Установка газовой колонки в квартире своими руками: требования и технические нормы для установки

Соблюдение технических условий установки газового оборудования

Кроме соблюдения порядка согласования и оформления технической документации, требуется соблюдать технические условия установки газового оборудования. Они осуществляются в соответствии с:

  • СНиП 2.04.08-87 «Газоснабжение»;
  • ДБН В.2.5-20-2001. (Приложение Ж) – при устройстве дымоходов;
  • СП 41-108-2004 – касаются правил пожарной безопасности материалов, ограждающих газовую колонку.

Обязанности по соблюдению изложенных в СНиП и ТУ требований лежит на работниках газовой службы, производящих монтаж оборудования но и владелец жилого помещения должен контролировать ход выполнения работ. Поэтому, перед началом работ ему полезно ознакомиться с содержанием указанных документов.

Если в процессе выполнения работ будут допущены отступления от правил, об этом обязательно следует указать в акте выполненных работ и уведомить руководителя газовой службы, чтобы была оценена допустимость отступления от указанных норм или несоблюдения технологии (последовательности) выполнения работ.

Акцентировать на этом особое внимание следует в связи с высокой опасностью эксплуатации газового оборудования, которое может повлечь материальный ущерб или нести угрозу жизни и здоровью потребителя

Источники

  • https://oboiman.ru/teplo/ustanovka-gazovoj-kolonki-v-kvartire-castnom-dome-trebovania.html
  • https://aquacomm.ru/kotlyi-otopleniya/gazovyie/ustanovka-gazovoj-kolonki.html
  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/kak-ustanovit-gazovuyu-kolonku-v-kvartire-pravila-trebovaniya-snip-dokumenty/
  • https://eco-kotly.ru/ustanovka-gazovoj-kolonki-v-kvartire-castnom-dome-trebovania/
  • https://enerob.ru/kanalizatsiya/ustanovka-gazovoj-kolonki-v-kvartire-svoimi-rukami-128681-normy-i-trebovaniya.html

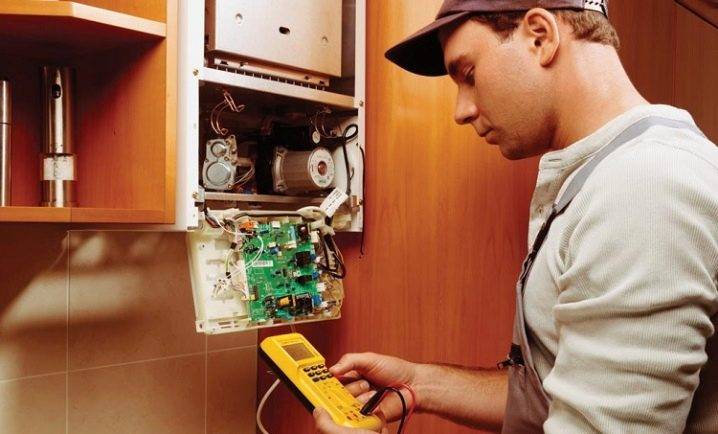

Проверка работоспособности

Установка завершена, осталось проверить работоспособность агрегата и со спокойной душой начинать эксплуатировать его.

Для проверки нужно открыть кран и запустить газ в колонку. Также нужно проверить соединение «колонка-газовый шланг» на наличие утечек. Для этого подготавливается мыльный раствор, который обязательно выдаст наличие утечки: пойдут пузырьки на местах плохой стыковки.

Теперь можно проверить водоснабжение. Для этого необходимо открыть «горячий» кран и приоткрыть кран Маевского. Из труб выйдет воздух, наберется фильтр и колонка запустится. Если из крана в ванной и кухне пойдет горячая вода – значит, все усилия были не напрасны и водонагреватель установлен успешно.

Установка газовых колонок – это трудоемкий и очень ответственный процесс. Ведь неправильно монтированное и подключенное устройство может стать причиной утечки газа, которая повлечет за собой необратимые последствия в виде порчи имущества, жилья и самое главное – гибели людей. Поэтому неопытным пользователям нужно просто собрать все необходимые документы и не пытаться установить этот агрегат самостоятельно – лучше доверить работу профессиональным мастерам.

Видео-рекомендации по установке газовой колонки:

https://youtube.com/watch?v=fDeESssZtqo

Нормы и требования к установке

Монтажные работы проводятся в домах или квартирах с газовым энергоносителем. В СНиП 42-01-2002 и СП 42-101-203 четко прописываются правила для установки бытовой газовой колонки в частном доме или квартире:

  • помещение с площадью не меньше 15 м2;
  • потолки высотой от 2 м;
  • расстояние от колонки до напольного покрытия — 1 м;
  • окно с габаритами 0,5 м2, которое свободно открывается;
  • расстояние от колонки до вентиля — 2,2 м;
  • ширина двери в кухне — 80 см;
  • жилое помещение оборудовано вытяжкой или вентиляционной системой;
  • трубопровод с напором от 0,1 атм;
  • корпус колонки отдален от плиты на 20 см, при этом передняя панель не доходит до мебели на 60 см;
  • свободное место возле водонагревателя — 5 см сбоку и 15 см снизу.

    Установка колонки с учетом пожарных норм

Скачать для просмотра и печати:

СНиП 42-01-2002 «Газораспределительные системы»

СП 42-101-203 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»

Важно! До монтажа оборудования нужно поставить запорный вентиль на газопровод

Где можно устанавливать

Подключение бытовой газовой проточной колонки возможно при ее переносе из одной комнаты в другую, замене, первичной установке. Устройство должно располагаться на кухне с условием наличия дымохода 12 см в диаметре или вентиляционных каналов.

Важно! Современные газовые водонагреватели нельзя монтировать на кухне по причине высокой влажности и отсутствия дымохода. В частных домах разрешено использовать проточные водонагреватели при наличии коаксиальной трубы, выведенной на улицу. Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания

Собственникам данной недвижимости рекомендовано:

Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания. Собственникам данной недвижимости рекомендовано:

В частных домах разрешено использовать проточные водонагреватели при наличии коаксиальной трубы, выведенной на улицу. Через нее в закрытые отсеки поступает воздух и выводятся продукты сгорания. Собственникам данной недвижимости рекомендовано:

  1. Подать заявление в ЖЭК на получение схемы газовых, водных магистралей и дымоходной системы;
  2. В пожарной инспекции получать акт проверки технического состояния дымохода;
  3. Посетить газовую службу с заявлением, планировкой строения из БТИ, документами собственника и паспортом;
  4. Дождаться, пока прошение рассмотрят и удовлетворят.

Совет! Если вы живете в частном доме и монтируете нагреватель на цокольном этаже, установите клапаны защиты и газоанализатор.

В квартирах, оборудованных электрической плитой, запрещается подключение колонки. Аналогичный запрет накладывается на строения более 11 этажей в высоту или при перепланировке. Квартиры-студии также входят в перечень жилых объектов, где нельзя подключать проточный водонагреватель.

Важно! При замене устаревшей колонки на новую, в отличие от переноса, при наличии проекта не нужны разрешения

Кто имеет право на установку

Самостоятельно допускается только прокладка линии в квартирах без газоснабжения. Собственнику требуется получить документы, разрешающие подачу газового топлива, а также заключить договор с инстанциями, которые будут проводить монтажные работы. В числе документов понадобятся договор на приобретение газа, обслуживание оборудования, копии его схем и газификационный проект.

Самостоятельно допускается только прокладка линии в квартирах без газоснабжения

Установить самостоятельно газовую бытовую колонку не получится. Его осуществляют только государственные службы и специалисты, у которых есть лицензия и допуски. Несанкционированная врезка в линию газопровода рассматривается как воровство топлива. Нарушитель облагается штрафом в размере 45 тыс. рублей за подключение нагревателя, административной пошлиной в размере 2 тыс. руб. В ч. 3 ст. 158 УК РФ предусмотрено лишение свободы сроком на 2 года.

Если вам удалось получить разрешение на самостоятельные работы, рекомендуется действовать последовательно и соблюдать правила безопасности.

Это интересно: Ремонт водонагревателя своими руками — замена ТЭНа и других деталей

Монтаж оборудования

Последовательность действий при установке колонки обычно выглядит следующим образом:

На стену наносится разметка: по ней будут выполняться отверстия. Колонка должна располагаться на достаточном удалении от плиты и на такой высоте, чтобы обзорное окно находилось как раз на уровне глаз пользователя. Длина отходящего от колонки вертикального участка дымовой трубы должна быть 500 мм или более при высоте потолка от 2 метров, и не менее 250 мм – если расстояние от потолка до пола равно или превышает 2,7 метра. Также следует учитывать требования норм, о которых говорилось выше.
Высверлив отверстия, в них закладывают гильзы дюбелей, а затем прикручивают монтажные крючки, на которые и навешивается колонка.
В трубопровод холодной воды врезается тройник с шаровым краном и фильтром, который соединяется трубой или шлангом с входным штуцером водяного контура колонки. При коллекторной схеме труба прокладывается от патрубка коллектора, на нем же устанавливаются шаровой кран и фильтр

Учтите, что входной и выходной штуцеры неравнозначны – важно выявить именно входной. Если для подключения применяется стальная труба, резьбовые соединения необходимо уплотнять паклей, льном, ФУМ-лентой или нитью «Тангит Унилок». В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды

При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться

В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды. При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться.

Остается закрепить на дымоотводящем патрубке трубу и смонтировать согласно инструкции датчик тяги. Второй конец трубы заводится в канал дымохода посредством специального переходника. Теперь можно осуществлять пробный запуск.

Когда нагреватели не разрешат подключить

В некоторых случаях использование газовых колонок запрещено. Это касается:

  • Однокомнатных квартир, в которых гостиную объединили с кухней.
  • Жилых комнат, ванных или лоджий. В этих помещениях нельзя использовать нагреватели.
  • Длины шлангов воды и газа более 2,5 м.
  • Стен, смежных с жилой комнатой. На них нельзя вешать колонку.
  • Помещений с отсутствующими вентиляционными щелями.

Важно помнить, что самопроизвольная установка газового оборудования влечет за собой административную и уголовную ответственность, размер которой определяется в зависимости от последствий. Благодаря колонкам можно наслаждаться водой комфортной температуры независимо от времени года

Хотя к установке и применяются жесткие требования, но это необходимо для того, чтобы избежать катастрофы. Поэтому лучше сразу провести процедуру в соответствии со всеми правилами и избежать дополнительных трат на перенос колонки и повторное подключение газа

Благодаря колонкам можно наслаждаться водой комфортной температуры независимо от времени года. Хотя к установке и применяются жесткие требования, но это необходимо для того, чтобы избежать катастрофы. Поэтому лучше сразу провести процедуру в соответствии со всеми правилами и избежать дополнительных трат на перенос колонки и повторное подключение газа.

Порядок оформления документов

Если установка новой газовой колонки планируется на прежнее место и по мощности она не превышает старую, то такая замена выполняется по эскизу, в рамках существующего проекта.

Для этого потребуется следующий перечень документов и их копий:

  1. Проект газоснабжения.
  2. Свидетельство подтверждающее право собственности на квартиру или дом. Для частного сектора – акт на право пользования земельным участком.
  3. Техпаспорт квартиры или дома.
  4. Акт проверки состоянии дымовых и вентиляционных каналов. Для его получения предварительно подается заявка в уполномоченную в вашем регионе службу (ЖКХ, МЧС, пожарные).
  5. Техпаспорт нового водонагревателя.
  6. Заявление на замену газовой колонки без изменения ее местоположения и мощности.

В зависимости от региона требования могут варьироваться.

Пример формы заявления предоставляемого в газовую службу на замену колонки

Во всех остальных случаях, например, когда нужно перенести колонку на другое место или поставить более мощный водонагреватель, требуется разработка нового проекта.

Сбор необходимых документов происходит в следующем порядке:

  1. Получение акта проверки дымохода.
  2. Подача заявления в горгаз (или другую специализированную организацию, с которой заключен договор) на получение техусловий на замену газового водонагревателя.
  3. После их изготовления необходимо найти проектную организацию для создания проекта.
  4. Затем полученная документация согласовывается в метрологическом и техническом отделе газового хозяйства.
  5. За 5 дней до начала работ по замене колонки, необходимо подать заявку на выполнение технадзора. На этом этапе нужно будет предъявить акт о состоянии дымохода.
  6. Монтажные работы по замене водонагревателя выполняются лицензированной организацией.
  7. Подключение к газовой системе и ввод в эксплуатацию новой колонки производит представитель горгаза.

На заключительном этапе на руках будет следующий перечень документов: проект, акт приема в эксплуатацию газового прибора, акт поверки дымохода.

Нарушать процедуру оформления, игнорировать ее, или пытаться как-то обойти – плохая идея

Прохождение документального оформления может показаться достаточно долговременной и затратной процедурой. Но появившаяся в последние годы конкуренция на рынке предоставления услуг по техобслуживанию ВДГО и ВКГО, способствует ее ускорению и упрощению. К тому же, все попытки ее обойти, в большинстве случаев, обходятся еще дороже.

Как монтировать газовый подвод

Трубы находящиеся в квартире являются собственностью ее владельца, но самовольное изменение в системе подачи газа делать нельзя. Для любых изменений необходимо получить разрешение газовой службы, в противном случае будет выписан штраф.

Если газовая колонка уже была установлена на этом месте, то существенных изменений проекта это не вызовет. Достаточно перекрыть газовый кран на трубе и произвести ее замену. Если водонагреватель устанавливается впервые, то понадобиться делать разводку.

На схеме обозначен способ правильной разводки газовых и водопроводных труб. В зависимости от материала труб понадобятся инструменты для сварки металла или пайки пластика (+)

При самостоятельном монтаже труб нужно соблюдать следующие правила:

  1. Перекрывать газ перед началом работ.
  2. Проводить работы с открытым окном.
  3. Удалять мусор из труб, возникший при монтаже.
  4. Не проводить трубы через дверные и оконные проемы.
  5. Не использовать вентиляционную шахту для прокладки труб.
  6. Не монтировать газопровод в стену.
  7. Не использовать гибкие шланги длиной более 3 метров.
  8. Окрашивать металлические трубы.

Особое внимание нужно уделить герметизации соединительных элементов газопровода. Для этого нужно использовать уплотнитель и герметик. После завершения разводки можно приступать к установке прибора

После завершения разводки можно приступать к установке прибора.

Как проверить герметичность газовых труб

После установки водонагревателя необходимо проверить газовые трубы на предмет утечки. Если есть газовый анализатор, это значительно упрощает процедуру и повышает качество проверки. Если этот прибор отсутствует, то можно воспользоваться старым способом.

Для этого понадобиться обычное мыло, баночка и кисточка. В банке растворяется мыло до состояния жидкой эмульсии. Далее последовательно при помощи кисточки эмульсия наносится на места соединения труб. По мере нанесения нужно отслеживать появление пузырьков на обработанных участках. В случае их появления необходимо ликвидировать утечку.

Перед проверкой на утечку нужно принять необходимые меры безопасности. Обязательно нужно отключить все электрические приборы

Ни в коем случае нельзя проверять утечку газа при помощи огня. Это опасно и может привести к взрыву. Не стоит рисковать своей жизнью и жизнями соседей.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

  1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
  2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
  3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
  4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
  5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

  1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
  2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
  3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
  4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
  5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Пуск и наладка

После того как был произведён монтаж нового оборудования, необходимо начать поставку газа и запускать колонку в работу. Этот пункт работ может выполнить только газовщик, у которого есть на это определённое разрешение. Для этого необходимо будет заполнить и оставить специальную заявку и дождаться мастера. Если точно знать модель будущей колонки, то специалисты могут провести трубу прямо к ней. Только следует запомнить, что изначально производится монтаж колонки, после чего – газовой трубы. В другом же случае стоит остановиться в полуметре от места установки и использовать шланг. Этот способ поможет службам значительно сократит работу.

Немаловажный вопрос в подключении воды к колонке, ведь без неё просто невозможно в полную меру использовать оборудование. Для начала следует провести холодную воду, после чего стоит сделать разводку для горячей воды, которая будет идти по дому и по колонке. Если есть фильтр, то он однозначно облегчит задачу. Если же его нет, тогда стоит установить специальный очиститель на 90–100 мкм – это фильтр так называемой грубой очистки воды. Но также можно установить и тонкой очистки фильтр, но он будет на 10–20 мкм. Установка фильтров нужна для того, чтобы работа колонки проходила без перебоев и не засоряла трубы.

Существуют следующие способы подведения труб к газовой колонке:

  • можно сделать подвод трубы на небольшое расстояние и воспользоваться специальным шлангом из меди или латуни;
  • подключить напрямую при помощи металлопластикового или стального материала, в зависимости от того, из какого материала была выполнена разводка.

Сама процедура происходит следующим образом:

  • следует взять тройник, трубу и так называемый труборез, но он будет пригоден только для металлопластиковых труб;
  • в местах, которые кажутся самыми необходимыми, нужно сделать разрезы трубы;
  • при помощи фитинга нужно закрутить тройник к той трубе, по которой течёт холодная вода;
  • оставшийся отрезок трубы необходимо соединить с колонкой;
  • при наличии стальных труб нужен будет аппарат для сварки и, конечно же, умение им пользоваться;
  • следует использовать хомут-тройник, принцип такой же самый, что и в первом случае: нужно сделать отверстие, туда применить тройник и соединить с газовой колонкой;
  • паяльник потребуется в том случае, если стоят полипропиленовые трубы;
  • потребуется наличие труб ГВС, но если их нет, тогда необходимо провести одну трубу от колонки к каждому смесителю в доме.

Когда всё уже установлено и выглядит довольно прилично, можно смело приступать к запуску газовой колонки. Для начала следует проверить подключение на герметичность – нет ли нигде щелей, не течёт ли вода, не чувствуется ли запах газа. Проверить это довольно легко: необходимо взять мыльную воду и смочить стыки, а потом пустить газ по трубе. Если запаха нет – это значит, что всё герметично. Первый запуск следует выполнять в присутствии специалиста и строго следовать инструкции, которая находится в коробке.

Первым делом стоит определиться с напором подачи газа, который регулируется болтом, и с подачей воздуха, что регулируется при помощи шибера. Невозможно будет выполнить данную процедуру при отсутствии манометра, он покажет давление при включении колонки на максимум и минимум. Каким должен быть максимальный показатель давления, можно узнать в инструкции производителя. Оптимальным решением станет установка газа горелки на обычный уровень, при котором пламя будет постоянно синего цвета. Кстати, за этим также необходимо неоднократно следить, ведь в горении не должно быть никакого жёлтого свечения.

Что же касается стоимости не только самого оборудования, но и установки, то здесь выбор будет зависеть непосредственно от владельца. Если приобретать товар на рынке, то чаще всего установка идёт отдельным чеком, в отличие от специализированного магазина, где можно видеть полную стоимость товара и установки в одном чеке или же, чаще всего, такие магазины предлагают провести работу бесплатно. А также можно воспользоваться услугами сервисного центра. Тогда заключается договор на весь период проведения услуг, что будет являться гарантом качества.

В следующем видео вас ждет инструкция по подключению газовой колонки.

Установка газовой колонки в квартире — требования, правила и нормы

Основной перечень касающихся данной процедуры требований изложен в СНиП 42-01-2002, посвященных газораспределительным системам.

В частных случаях могут «подключаться» и другие нормативные акты.

Например., при весьма распространенной сегодня практике применения пластиковых труб и арматуры для устройства газоснабжения, следует учитывать требования СП 42-101-2003 (посвящен металлическим и пенопропиленовым газопроводам).

Нынешние нормы предписывают устанавливать газовые колонки только на кухнях. При этом к помещению и оборудованию предъявляются следующие требования:

  1. Минимальная площадь кухни – 8 квадратных метров.
  2. Высота потолка – от 2-х м.
  3. Стена, на которую навешивается водонагреватель, как и маскирующая панель, должны быть выполнены из негорючих материалов.
  4. В наличии должен быть дымоотводящий канал диаметром не менее 120 мм.
  5. Минимальное расстояние до стены для боковой поверхности водонагревателя составляет 15 см, для передней панели – 60 см.
  6. Длина подводящей трубы не должна превышать 2,5 метров, диаметр — не менее 13 миллиметров.
  7. К трубам газоснабжения должен быть обеспечен беспрепятственный доступ, то есть скрытая прокладка исключается. Допускается укладка в коробе с открывающейся крышкой.
  8. На линии газоснабжения рядом с водонагревателем должен быть установлен хорошо заметный кран (ручка окрашивается в желтый цвет).
  9. Не допускается для отвода продуктов сгорания применять гофрированный воздуховод, которым оборудуются кухонные вытяжки. Труба должна быть стальной (более долговечными являются оцинкованные и нержавеющие дымоходы) с толщиной стенки не менее 1-го миллиметра.
  10. Под дверью кухни должен быть зазор для доступа наружного воздуха.
  11. Расстояние от колонки до кухонной плиты и других источников открытого огня должно составлять более 10 см.

После установки колонка ставится газовщиками на учет. Состояние ее и дымохода подлежит ежегодной проверке.

В ряде случаев разрешение на установку газового водонагревателя получить не удастся:

  • если кухня не является отдельным помещением (касается квартир-студий);
  • если пользователь намерен установить колонку в жилой комнате, ванной или на балконе;

Если агрегат предполагается навесить на стену, за которой расположена жилая комната, «благословения» газовщиков тоже не ждите.
