Установка грибка вентиляции на крышу: виды и способы установки дефлектора на вытяжную трубу

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

  • материал изготовления;
  • принцип работы;
  • конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

  • статичные насадки;
  • ротационные дефлекторы;
  • статичные установки с эжектирующим вентилятором;
  • модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

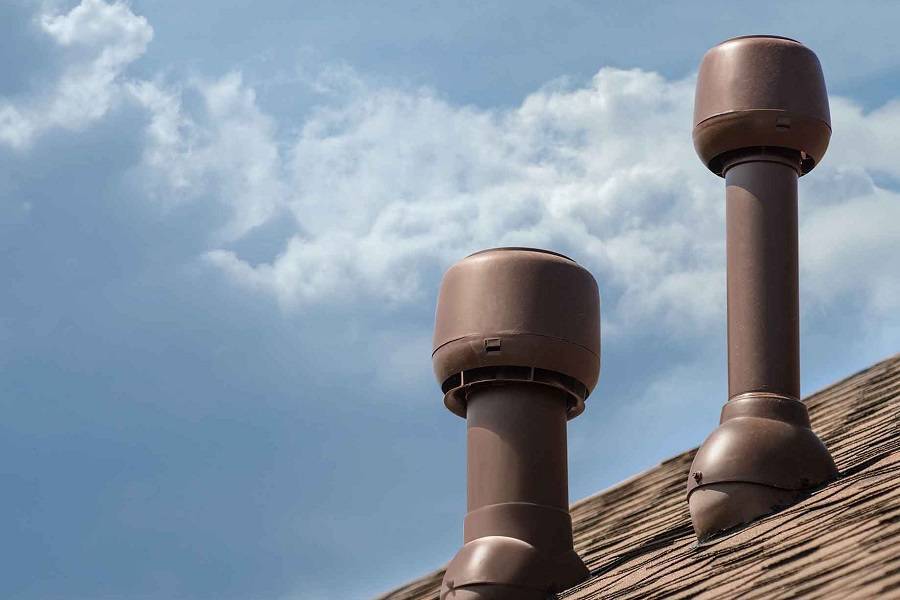

Разновидности вентиляционного грибка

Классификации выводных патрубков, представленных на рынке, выражаются в функциональности и целевом назначении (месте эксплуатации). В этом плане можно выделить следующие вентиляционные грибки:

  • Универсальные элементы. Типовые проходные конструкции, которые можно монтировать практически на любой кровле. Они создают естественную циркуляцию и не годятся, если нужен эффект притока/вытяжки.
  • Модели с вентилятором. Это грибок на вентиляционную трубу с центробежными кулерами, которые за счет компактного двигателя обеспечивают интенсивное удаление влаги и просушку целевых помещений. С точки зрения возможностей установки также универсален.
  • Модели для пологих и плоских крыш. Вентиляционные грибы для установки на кровельных покрытиях из битума, к которым предъявляются более высокие требования в части герметизации.
  • Элементы для крыш из металлочерепицы. Специальные версии, особенностью которых является возможность монтажа на профильных и гофрированных кровлях. Герметичность в стыках обеспечивается резиновыми уплотнителями внутри гибкого фланца.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

  1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
  2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
  3. Крепится уплотнительная прокладка с применением жидкого герметика.
  4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
  5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

  1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
  2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
  3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
  4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Здравствуйте, уважаемые читатели! Хороший дымоход из нержавейки или другого надежного материала – важная часть отопительной системы дома. Но не менее важную роль играет такое устройство, как короб для дымохода. О его значении, что он представляет собой, каких бывает видов, можно ли его изготовить своими руками, и пойдет речь в нашей статье.

Советы специалистов

Мастера по установке вентканалов рекомендуют не экономить на этом мероприятии. Даже при ограниченной смете необходимо внести максимальное количество вытяжных каналов в план строительства. После его окончания сделать вентиляцию будет сложно и дорого, а в некоторых случаях и невозможно.

Как утеплить

Утеплить вытяжной грибок своими руками можно несколькими способами:

  1. Обмотать его базальтовой ватой, поверх которой закрепить цилиндр из листа нержавеющей стали.
  2. Накрутить на трубу и колпак греющий кабель с автоматическим включением при понижении температуры.
  3. Покрыть канал пенополиуретановой пеной с последующим ее окрашиванием акриловой краской.

Срок службы

Колпаки на вентиляционные трубы имеют длительный срок службы, если не подвергаются сильному механическому воздействию (ураганный ветер, падающие ветки). Изделия, изготовленные из асбестоцемента и стали, служат 10–15 лет. Современные модели, имеющие в основе полимерный пластик с функцией защиты от ультрафиолетового излучения, рассчитаны на большой срок службы — 50 лет. Их срок эксплуатации зависит от нескольких факторов:

  • устойчивости к коррозии;
  • толщины изделия;
  • наличия емкости для сбора влаги;
  • качества выполненного монтажа;
  • утепления вентканала теплоизоляционными материалами.


Современные модели грибка могут служить до 50 лет

Как создаются вентиляционные дефлекторы?

Какой смысл платить деньги за готовое устройство, если можно приобрести все необходимые материалы и собрать дефлектор самостоятельно. Из инструментов понадобится рулетка, сварочный аппарат, оцинкованная сталь, ножницы по металлу, болгарка и дрель, гайки, болты, хомуты, комплект ключей. Своими руками можно воссоздать почти все существующие конструкции дефлектора. Простейшим вариантом для самостоятельного изготовления будет модель Григоровича без сложных механизмов и соединений.

Сперва нужно сделать чертеж, затем вырезать картонный макет в полную величину, перенести размеры на сталь и вырезать заготовки деталей. Для сборки модели чаще всего используются сварочные аппараты и другие дополнительные соединительные элементы. Кронштейн для дефлектора можно вырезать из полосок металла. Колпак закрепляется при помощи вырезанных фрагментов, а сверху устанавливается конус. Создание такого приспособления дает возможность повысить эффективность работы вентиляционной системы на 15-20%, а также защитить от попадания внутрь трубы мусора и влаги.

Собираем узел прохождения крыши

Основная сложность с установкой угла прохождения связана с тем, что необходимо максимально точно разметить и вырезать отверстие под корпус. Обычно вентиляцию, за исключением подкрышных вариантов, устанавливают снизу вверх, так проще сделать узел прохождения, но в таком случае нужно будет постараться максимально точно перенести на обрешетку вертикальную линию оси воздуховода. Чем точнее, тем меньше будет размер отверстия в кровельном покрытии, и более компактным получается сам узел.

Для этого удаляем с внутренней стороны крыши фанерную облицовку, закрывающую утеплитель и пароизоляцию. С помощью заточенного металлического штыря, можно взять сварочный электрод с подвешенным отвесом, пробиваем изнутри небольшое отверстие в кровельном покрытии.

С помощью переходной пластины и электролобзика вырезаем отверстие в листе металлочерепицы, гидроизоляцию разрезаем крестом и лепестки отгибаем на края отверстия. Если отверстие задевает доску обрешетки, то нужно будет со стороны чердака набить короб из деревянных планок, усиливающих несущие доски.

На следующем этапе каучуковую прокладку и переходную пластину обрабатываем клеем и укладываем их на слой кровельной гидроизоляции, ответную часть пластины крепим на отверстие со стороны чердака. После того как вентиляционная труба установлена в переходную пластину, стык между стенкой и прокладкой заполняем силиконом.

При правильной установке наружные стенки вентиляционной трубы не должны касаться краев переходной пластины, между ними должны оставаться толстая каучуковая прокладка и нанесенный слой защитного силикона.

Прежде чем приступать к обработке швов силиконом, вентиляционную трубу необходимо выровнять по вертикали с помощью строительного уровня. Обычно на время сборки корпус воздуховода временно прихватывают сантехническими хомутами к деревянным деталям каркаса крыши.

Даже если на первый взгляд, кажется, что все стоит ровно, – не поленитесь спуститься на землю и посмотреть, как смотрится труба с расстояния 10-20 м. Обычно с земли очень хорошо видны все недоделки. Если проблем с вертикальной установкой нет, устанавливают все оставшиеся детали крепежа.

Выбор и монтаж вытяжного дефлектора

В отличие от зонтика самостоятельно сделать красивый и безупречно работающий турбинный дефлектор достаточно сложно. Хотя, если запастись терпением, достаточным для резки и клепки металла набором инструмента и проверенной выкройкой лопастей, это вполне возможно.

Если нет желания связываться с точным раскроем, то наборы для сборки турбинного дефлектора активно предлагают китайские торговые сайты. Заказчику такого набора нужно будет все просто собрать согласно инструкции и поставить клепки на каждую лопасть.

Дефлекторы-турбины, сделанные на производстве, оснащены подшипниками, обеспечивающими легкое вращение. Такие зонты хорошо сбалансированы, что исключает трение деталей во время работы и обеспечивает уверенный старт даже при самом небольшом ветре

Для правильного выбора дефлектора необходимо учитывать два основных фактора:

  • Совместимость по диаметру и конструкции с вашей вентиляционной трубой;
  • Соответствие дефлектора климатическим условиям района, в котором ему предстоит работать.

Первый показатель гарантирует вам плотное и надежное крепление вентиляционного зонта на вытяжном выходе.

За счет большой площади обдува дефлектор испытывает сильные ветровые нагрузки, поэтому при установке его необходимо надежно закрепить. Также соединение между вентиляционной трубой и дефлектором не должно иметь неплотностей, из-за которых вентиляционный колпак может сместиться.

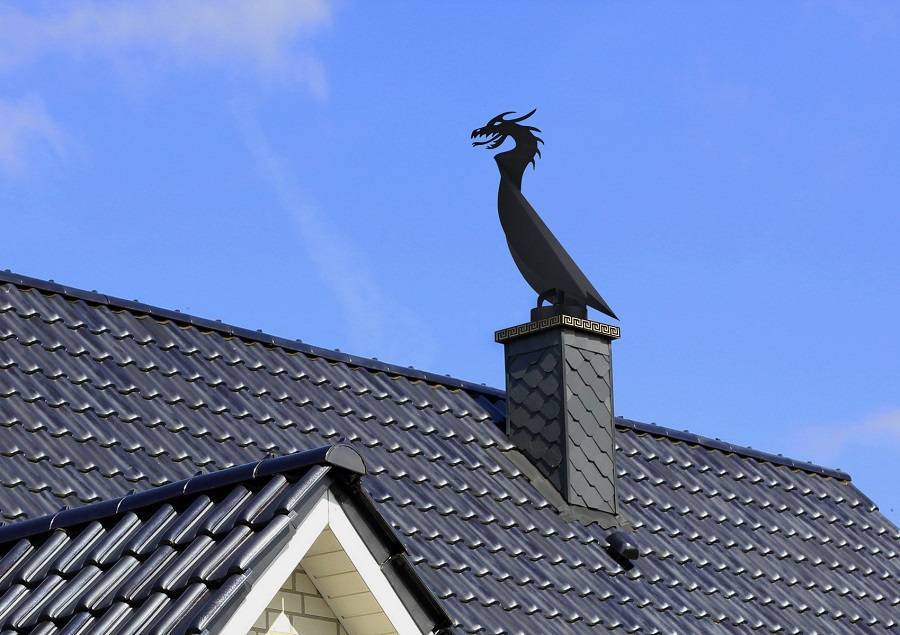

Оригинальный дефлектор флюгер помимо улучшения тяги и защиты от осадков способен подчеркнуть уникальность дизайна вашей кровли

Климатические условия также очень важны. Если в районе вашего проживания часто дуют ветра, то в установке турбинных дефлекторов и колпаков в виде флюгеров на вытяжку нет никакой необходимости.Они нужны там, где требуется усиление тяги всеми возможными способами.

Однако они не смогут эффективно работать в районах с частыми снегопадами и колебаниями температуры возле нуля градусов, так как будут покрываться ледяной коркой, потеряют подвижность и не смогут подстраиваться под направление ветреного потока.

Дефлекторы ЦАГИ и Вольперта хотя и менее эффективны в создании тяги при ветре, но не имеют в составе вращающихся деталей, боящихся обледенения. Такие дефлекторы не нуждаются в обслуживании и имеют меньшую стоимость.

Для обеспечения правильного движения воздушных потоков вентиляции и ветра и усиления тяги при изготовлении дефлектора ЦАГИ необходимо соблюдать правильные размеры его элементов. Эти размеры в первую очередь зависят от диаметра вентиляционной трубы, поэтому их можно посчитать самостоятельно

Если вы правильно подобрали дефлектор для своей вентиляционной трубы, то его установка не вызовет трудностей. Крепятся дефлекторы на трубе вентиляции, как правило, на хомуты или саморезы.

Для установки дефлектора на вентиляционную трубу квадратного или прямоугольного сечения используйте переходную пластину, которую можно приобрести с дефлектором или изготовить самостоятельно

Выбирая для изготовления грибка вентиляции дефлектор со сложной конструкцией, позаботьтесь о том, чтобы у вас была возможность его удобного обслуживания на крыше. Ведь даже самый простой грибок может требовать периодической чистки от инея или смазки вращающихся частей.

Установка

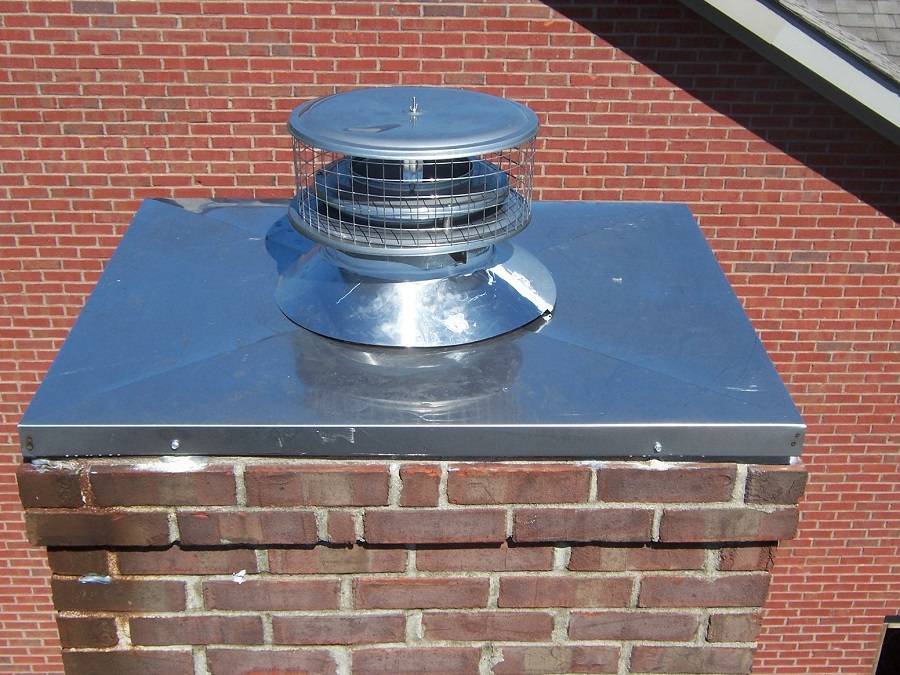

Установка дефлектора предполагается на дымоходы печей и котлов, работающих на твердом топливе, в некотором случае и на жидком. Однако его нельзя устанавливать на газовые котлы. Связано это с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. При слишком большой тяге огонь на выходе форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор должен устанавливаться только в том случае, если устье дымохода расположено выше конструктивных элементов крыши. Для скатных крыш допускается более низкое расположение. Так на расстоянии 1,5-3 метра от конька возможна установка в уровень с ним. При расположении далее трех метров угол между плоскостью конька и условной прямой между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских кровель достаточно выхода за пределы основных ограждающих конструкций.

Можно самостоятельно изготовить дефлектор. Проще всего изготовить вариант ЦАГИ или «Волпер». Расчет размеров каждого из элементов выполняется, отталкиваясь от внутреннего диаметра дымохода. Если его обозначить как d, то получается:

  • диаметр диффузора – 1,2-1,3d;
  • высота дефлектора 1,6-1,7d;
  • ширина защитного колпака – 1,7-1,9d;

Высота диффузора берется равной половине высоты всего дефлектора. В нижней его части оборудуется хомут, который будет монтироваться на устье дымохода. К нему с помощью 4-6 полосок оцинкованной стали закрепляется диффузор. К последнему с помощью таких же полосок крепится защитный колпак. Зазор между диффузором и колпаком – 0,2-0,3d.

Чтобы повысить эффективность можно соорудить на устье дымохода, а лучше на крепежном кольце дефлектора, сопло с внешним раскрывом. Высота сопла может равняться 0,1-0,2d, примерно настолько же должен увеличиться и внешний диаметр (1,1-1,2d)

Это самая простая в заготовлении конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством обрезков.

Все элементы дефлектора соединяются фальцеванием, заклепками или сваркой. После этого готовую конструкцию можно закреплять на устье дымохода и проверять ее в работе. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобрести готовую конструкцию с идеально рассчитанными параметрами и размерами.

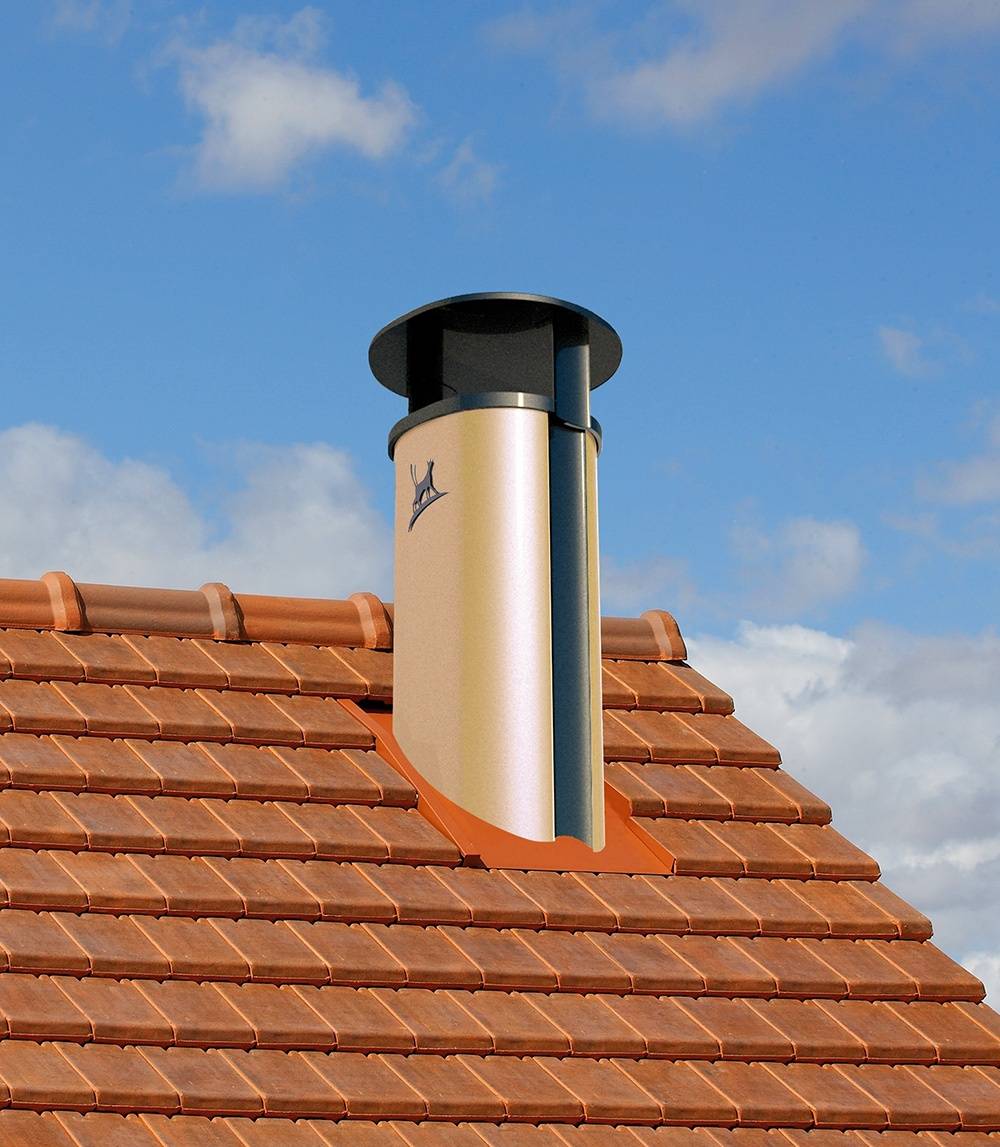

Виды, форма и конструкции

В зависимости от помещения, в котором устанавливается грибок, выбирается обычный либо термоустойчивый вид конструкции. Обычные колпаки подходят для ванной комнаты, туалета, кухонной и подвальной зоны, погреба. Термостойкие грибки монтируются на трубах, подвергающихся нагреванию и устанавливаются в котельной зоне.

Объем отводимого газа из помещения определяет размер воздуховода, грибка. Диаметры конструкций различны, они колеблются в пределах 1–3 см. Наиболее простой вариант состоит из трубы и зонта, выполненного из листового металла. Более дорогие модели отличаются практичностью и эстетичностью и включают больший набор элементов (стакан для лишней влаги, теплоизоляционный материал). Оба вида вентиляционного грибка устанавливаются на крыше, фиксируются крепежами.


Виды и формы грибков

Установка дефлектора вентиляции

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

  • зонтика;
  • корпуса;
  • набора кронштейнов;
  • специального диффузора;
  • входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко

Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки.

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов

Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре.

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Как устроен грибок?

Вначале грибок на крышу изготавливался из оцинкованной стали. Особенно популярны конструкции, выполненные из ударопрочного полипропилена, который незначительно подвергается воздействию солнца, мороза, коррозии. В некоторых видах колпаков внутренняя труба сделана из стального сплава. Вентиляционный грибок включает в себя ряд элементов:

  • 2 трубы (для отвода газа, крепления с горизонтальным участком воздуховода);
  • крепежные узлы (фланцы);
  • емкость для скопления конденсата;
  • воздушный клапан, отвечающий за необходимую циркуляцию воздуха;
  • кольца для опоры, крепления;
  • аэратор (устройство, насыщающее помещение кислородом);
  • дефлектор (устройство, увеличивающее тягу воздушных потоков);
  • клапаны.


Вентиляционный грибок на крыше

Что это такое и для чего он нужен?

Внешний элемент вентиляционной системы, установленный на кровле здания и изготовленный из металлического либо пластикового материала в форме гриба, именуется вентиляционным грибком. Грибок для системы вентиляции — элемент, который завершает цикл перемещения массы воздуха из внутренних жилых помещений во внешнюю среду. Он обеспечивает вывод углекислого газа, неприятных запахов, регулирует влажность.

Этот элемент вентиляции устанавливается на строениях жилого назначения, зданиях, хранящих материалы, подверженные сырости. Грибки защищают воздуховоды от попадания в них осадков, мусора, мелких насекомых, птиц. При установке такого колпака на трубу обязательно соблюдение всех правил. Широкий ассортимент грибков позволяет придать зданию привлекательный вид.

Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

  • плоской квадратной;
  • квадратной;
  • круглой.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.
