Установка инсталляции унитаза: детальные инструкции по монтажу навесного унитаза

Виды инсталляции

Существует два вида инсталляций: блочная и рамная. Блочный тип фиксируется исключительно к капитальной стене.

Блочная конструкция состоит из пластикового бака, который прикреплен к сливной арматуре, а также крепежных элементов для унитаза.

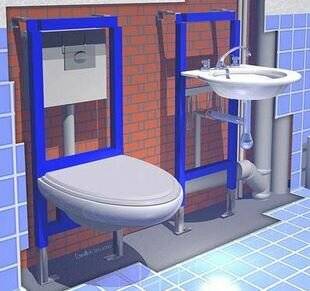

В рамной инсталляции основой конструкции является металлическая рама, на которую устанавливаются крепежные элементы для унитаза и отводы для канализации.

Данная инсталляция дороже блочной.

Также существует угловой вариант рамной инсталляции, которая может быть установлена на стыке стен.

Угловой вариант инсталляции позволяет рационально расположить сантехнику, то есть в одном блоке можно разместить два сантехнических оборудования.

Инструкция по установке угловой инсталляции аналогична алгоритму установки стандартной инсталляции.

Наглядно конструкцию можно увидеть на схеме.

Пошаговая инструкция установки унитаза

Как установить унитаз? Первым делом нужно подключить чашу к канализации. Для этого нужен гофрированный шланг. Уплотнитель из резины надевается на выпускной конец изделия. Другой конец присоединяется к канализационной трубе. Предварительно из нее нужно вытащить кляп из тряпок.

Когда изделие уже находится на своем месте производят следующие операции:

  1. Обозначают маркером отверстия на полу, просунув в них маркер.
  2. Отодвинув чашу, просверливают отверстия по отметкам (диаметр должен совпадать с крепежами, идущими в комплекте с сантехникой, нужно использовать специальные сверла, которыми можно сверлить плитку).
  3. Изделие подвигается на свое место и крепится к полу.
  4. Место стыка изделия и пола заливается герметиком, другой вариант – вырезать прокладку из тонкой резины по форме ножки и подложить перед креплением.

Чтобы подсоединить бачок, нужны:

  • крепежные болты – 2 шт.;
  • резиновая прокладка под сливной механизм.

Установка бачка унитаза начинается с крепления болтов. Далее кладется прокладка, и бачок ставится на свое место. Отверстия совмещаются, и крепления затягиваются вручную. Сборка унитаза окончена.

Замена унитаза своими руками заканчивается подсоединением к водопроводу и канализации. Установка унитазов с бачком непосредственно присоединенным не требует крепления, так как представляет собой моноблок.

Унитаз с инсталляцией – разновидности

Сантехническая инсталляция – это монтажные системы, позволяющие, независимо от типа стен, устанавливать предметы сантехники в любом месте ванной комнаты или санузла. Благодаря этому видимым остается только аккуратное пространство с унитазом и кнопкой смыва, а вся «техническая начинка» скрыта за фальшстеной.

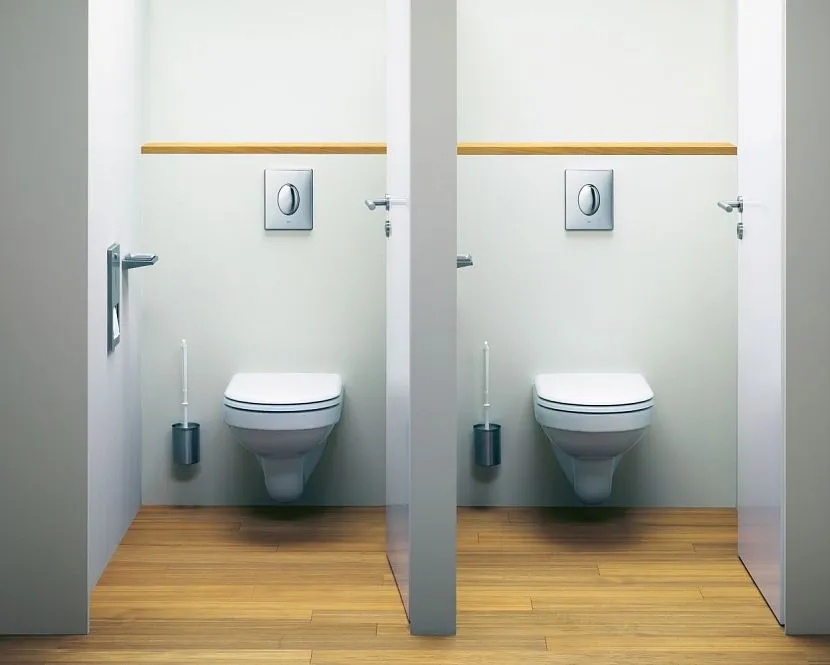

Преимущества подвесных унитазов

Главным достоинством такой конструкции является ее компактность, за счет чего в туалетной комнате становится немного просторнее.

  • Туалет с подвесным унитазом легко содержать в чистоте, так как отсутствие лишних деталей позволяет без труда сделать влажную уборку. В прошлом остается пыльное пространство под бачком, до которого добраться влажной тряпкой можно было с трудом.
  • Стена, скрывающая сливной бачок, заглушает шум воды, что приводит к бесшумной работе системы.
  • Во время ремонта помещения с установленным в нем подвесным унитазом не будут мешать разные детали конструкции, поэтому пол можно покрыть системой теплых полов и кафельной плиткой без особых трудностей.
  • Конструкция имеет две кнопки для спуска воды. Одна кнопка для маленького потока, а вторая для большого. Это позволяет экономить воду.

Существует ошибочное мнение, что инсталляция для унитаза очень ненадежна. На самом деле, если конструкцию правильно закрепить, она способна выдержать до 400 кг.

Типы инсталляций для унитаза

На сегодняшний день рынок предлагает инсталляции трех видов: блочные, рамные и угловые.

Блочные инсталляции.

Такая конструкция проста и стоит достаточно недорого.

  • В комплект системы входят: усиленный арматурой плоский пластиковый бачок, анкерные болты, трубы, пластины.
  • Для крепления блочной конструкции используется капитальная стена.
  • Основную нагрузку берут на себя анкерные болты.
  • Для большей устойчивости конструкция закладывается кирпичом.

Рамная инсталляция.

В основе этой системы лежит прочная стальная рама с ножками, с помощью которых можно регулировать высоту унитаза.

  • Инсталляция предназначена для установки на пустотелые перегородки и некапитальные стены.
  • Монтаж происходит в четырех точках. При этом вся нагрузка приходится на пол, что делает систему надежной и устойчивой.

Угловая инсталляция.

Обязательное условие для установки конструкции – углы в девяносто градусов. Это позволит закрепить раму плотно к стене, не позволяя изделию двигаться. Угловая инсталляция прекрасно подходит для сложных помещений и неординарных интерьеров.

Выбор конструкции подвесных унитазов

Инсталляция является важной составляющей конструкции, поэтому выбирать ее следует с особой тщательностью, рассмотрев все варианты с их плюсами и минусами. Неудачный выбор инсталляции, сливного бочка и арматуры может привести к проблемам с канализацией

В первую очередь следует обратить внимание на размеры конструкции

Размеры унитазов и инсталляций

Унитазы.

  1. Большие изделия, с размером от 60 до 70 см, походят для больших туалетных комнат. Главное их преимущество в том, что ими удобно пользоваться людям с ограниченными возможностями.
  2. Унитазы средних размеров (от 50 до 60 см) являются самыми популярными.
  3. Маленькие изделия с размерами до 54 см подходят для небольших помещений.

Габариты блочной инсталляции.

  • Высота унитаза блочного типа не более 1 метра.
  • Ширина изделия от 0,5 до 0,6 м.
  • Глубина инсталляции от 10 до 15 см.

Размеры рамных инсталляций.

  • Глубина изделий не превышает 30 см. У типовых конструкций она равна 15 см.
  • Высота инсталляции зависит от типа рамы и может быть до 140 см. Укороченная конструкция имеет высоту в 80 см.

Выбор места и размера ниши под инсталляцию

До похода в магазин необходимо изучить план помещения, и определиться, в каком месте будет расположен подвесной унитаз.

  • Для стандартного размещения изделия у боковой или центральной стены, подойдет инсталляционная система любого типа от любого производителя.
  • Чтобы поместить систему под окном, следует выбрать невысокую конструкцию (до 82 см).
  • Для установки по обеим сторонам перегородки нужно будет выбрать инсталляцию с объемной конструкцией, позволяющую навешивать предметы на стену с двух сторон. При этом клавиша смыва монтируется горизонтально на верхнем обрезе перегородки.
  • Если унитаз будет располагаться в углу, то можно выбрать угловой унитаз или стандартную систему, установив ее с помощью специальных креплений.

Наиболее верным решением будет выбор инсталляции, размер которой будет совпадать с размерами ниши. В большинстве случаев форма каркаса конструкции прямоугольная, поэтому выбрать будет несложно.

Если ниша больше, чем инсталляция, то свободное пространство необходимо будет заделать с помощью строительных материалов.

В продаже имеются системы, верхняя часть которых раздвигается в стороны. За счет такой особенности конструкции увеличивается нагрузка на стены. Поэтому монтируется она только на заднюю стену, где расположены все коммуникации или на деревянную поверхность.

При выборе инсталляции свое внимание обратить следует на модели известных производителей. Специалисты рекомендуют Gelebrit, Vega, Grohe

При покупке такой конструкции лучше доплатить за бренд, а, значит, и качество, чем потом вызывать для ремонта системы сантехника.

Установка рамной инсталляции

Рамная конструкция

Монтаж рамной инсталляции унитаза осуществляют в соответствии с пошаговой инструкцией:

  1. Раму закрепляют как минимум в четырех точках дюбелями. Сначала под крепления просверливают отверстия чуть меньше по диаметру, чем сам дюбель, а затем, поменяв сверло, расширяют его до соответствующих диаметру дюбеля размеров. Тогда отверстие получится нужного диаметра с ровными краями.
  2. Закрепляют нижнюю часть конструкции. Потом, проверив ровность монтажа с помощью уровня, фиксируют верхнюю часть. В качестве крепежей используют анкера, кронштейны. Гайки затягивают за счет рожковых ключей.
  3. Отвод 90 градусов закрепляют при помощи пластикового хомута-застежки. При соединении трубных элементов используют силиконовый герметик.
  4. Присоединяют водопроводную трубу к бачку унитаза. Место подводки воды может быть расположено сбоку или сверху. Гибкие шланги лучше не использовать – они недолговечны. Предпочтение следует отдать полимерным трубам или нержавеющим сильфонным соединителям.
  5. После монтажа патрубков проверяют систему на наличие протечек.
  6. По завершении монтажа рамы отверстия труб, сливного бачка и установочные шпильки закрывают заглушками.
  7. Стену зашивают влагостойким гипсокартоном. Профиль для гипсокартона крепят к инсталляции и к стене.
  8. Устанавливают плитку, предварительно вырезав в ней необходимые отверстия под трубы и шпильки. Вешать унитаз после отделки плиткой можно только после полного застывания плиточного клея – через 7 дней.
  9. Трубу, входящую в комплект, подсоединяют к сливному отверстию унитаза. После чего, используя уровень или другой ровный предмет, проводят линию, совпадающую с плоскостью, определяемой кромками унитаза.
  10. Замеряют глубину трубы в инсталляции. От разметки на трубе, подсоединенной к унитазу, откладывают это расстояние и обрезают ее. То же самое проделывают и с трубой на подачу воды в унитаз.
  11. На резиновые манжеты наносят силиконовый герметик и вставляют резиновые элементы в патрубки, а сами трубы – в унитаз. Причем патрубки обязательно вставляют сначала в унитаз, а потом вместе с ними закрепляют прибор, а не наоборот. Если действовать иначе, резинки будут пропускать воду.
  12. На шпильки закрепляют изоляционную прокладку и устанавливают сантехнику, предварительно смазав герметиком ответные отверстия в трубах.
  13. Надев унитаз на шпильки, монтируют резинку, шайбу и гайку. Крепеж зажимается, после чего на него надевают колпачки, чтобы не было видно болтов и шпилек. Затягивать крепления максимально туго не следует, из-за напряжения чаша может лопнуть.

Установка подвесного унитаза произведена. Теперь с помощью канцелярского ножа обрезается изоляционная прокладка по контуру прибора.

Как правильно осуществить предварительную разметку?

Для выполнения разметки берут простой карандаш или маркер, рулетку и строительный уровень. Все замеры делают с учетом габаритов самой инсталляции. Чтобы последующая установка была корректной, сначала определяют место расположения центральной оси конструкции и отмечают его ровной линией.

Затем рулеткой замеряют расстояние от условного края инсталляции до стены – оно не должно быть меньше 13,5 мм. Обозначают штрихами на стене область, где предположительно будет находиться сливной бачок и помечают на полу и стенах места для крепежных механизмов оборудования.

Правильно сделанная разметка дает возможность установить инсталляцию именно там, где она не будет загромождать пространство и мешать входу и выходу в ванную комнату.

Присоединение унитаза пластиковыми коленьями

В отличие от гофрированной трубы, пластиковые колена не имеют гибкости. Но если канализационная разводка изначально планировалась под конкретную модель унитаза, то жесткие отводы является более предпочтительными из-за своей долговечности и беспроблемности.

При соединении унитаза с канализацией пластиковыми коленьями, именно они диктуют место расположения сантехники, потому что малейшее смещение грозит протеканием

Основные шаги присоединения унитаза к канализации пластиковыми коленьями схожи с таковыми при монтаже с использованием гофры.

Основные правила использования жестких элементов подключения:

  1. Все соединительные патрубки смазываются силиконом перед установкой в отверстия.
  2. Излишне длинные трубы можно обрезать ножовкой по металлу.
  3. Необходимо исключить любые перекосы.
  4. Требуется избегать горизонтально расположенных изгибов под углом 90 градусов из-за возможности их засорения.

Недостатком бюджетных пластиковых отводов является их серый цвет, который совсем не гармонирует с белоснежным унитазом. Белые модели имеют гораздо большую стоимость, но их внешний вид того стоит.

Виды систем инсталляций

Современный рынок строительного и сопутствующего оборудования предлагает два вида инсталляционных систем. Оба варианта удобны и практичны, а выбор зависит от того, к каким стенам будет крепиться конструкция и на какие ее части придется основная эксплуатационная нагрузка.

Блочная инсталляция – наиболее простой, бюджетный вариант, однако, для ее установки нужны определенные условия. Использовать конструкцию можно только на капитальной стене, предварительно подготовив в ней нишу для размещения бачка и мест подключения к канализации с водопроводом.

Второй вариант предполагает обмуровку системы кирпичом, маскировку гипсокартоном или другим листовыми материалами с последующей декоративной облицовкой. Производятся эти действия только по окончании всех монтажных мероприятий.

Для крепления требуются прочные анкеры. Именно на них приходится главная эксплуатационная нагрузка. К основным достоинствам модели относятся разумная цена и возможность применять инсталляцию не только в комплекте с подвесными, но и со стационарными напольными унитазами.

Рамочная инсталляция принадлежит к более сложному типу конструкции, но дает возможность закрепить унитаз на тонких пустотелых перегородках или стенах из гипсокартона. Считается очень надежной системой и имеет все характеристики для того, чтобы удерживать и сантехнический модуль, и саму себя.

Размещается на полу или фундаменте. Допускает несколько вариантов крепления: специальными элементами к четырем точкам стены, к двум точкам на полу и двум -на стене, либо только к основанию пола посредством устойчивых лап. Основная нагрузка поступает на нижнюю часть основания.

Главным достоинством рамной инсталляции являются регулируемые ножки. Их выставляют на любую нужную и удобную для себя высоту. Конструкция подходит для монтажа в помещениях нестандартной формы, легко вписывается в самый неожиданный дизайн и может располагаться даже в углу, не скрадывая полезного пространства санузла.

Габариты блочных систем всегда стандартны. Их ширина составляет 50 сантиметров, глубина колеблется от 10 до 15 см, а высота не превышает 1 метра. Рамные инсталляции имеют ширину базовой основы от 50 до 60 см, глубину – от 15 до 30 см, а высоту (за счет регулируемых ножек) – от 80 см до 1,4 метра.

Для деревянных домов или некапитальных построек специалисты рекомендуют покупать максимально широкие и невысокие системы. Это дает возможность снизить нагрузку на стены и обеспечивает нормальное функционирование модуля в течение длительного времени.

О плюсах и минусах использования инсталляций и подвесных унитазов, а также об особенностях выбора лучшего варианта подробно рассказывает статья, которую мы рекомендуем к ознакомлению.

Сравнение блоковых и рамных конструкций

Как и любые другие технические конструкции, блоковые и рамные инсталляции имеют собственные достоинства и недостатки.

Среди основных плюсов такие параметры, как:

  • возможность скрыть от глаз неэстетичные соединительные элементы и коммуникационные трубы;
  • экономия свободного места и эффективное использование полезного пространства санитарного узла (наиболее актуально для малогабаритных ванных комнат и помещений со сложной, нестандартной планировкой);
  • безупречная шумоизоляция, благодаря которой даже в самой маленькой квартире не слышно звуков сливающегося и наполняющегося бачка;
  • повышение уровня гигиеничности и обеспечение легкой уборки под самим унитазом и на территории вокруг него;
  • качественная крепежная фурнитура, позволяющая расположить сантехнический модуль на максимально удобной и комфортной лично для себя высоте.

В числе недостатков фигурируют довольно высокая стоимость всей конструкции, некоторые сложности в установке и обязательный демонтаж внешней интерьерной отделки в случае неисправности или поломки. Однако эти пункты гораздо менее значимы и не становятся камнем преткновения при покупке инсталляции.

Облицовка фальшпанели

Она проводится после всех сантехнических работ до установки унитаза. Так как конструкция расположена в своеобразной нише, не принципиально, каким материалом она будет обшита. Обычно для этих целей применяют гипсокартон, причем влагостойкий.

С помощью этого материала легко можно закрыть переднюю стену с размещенной на ней рамой. Гипсокартон может крепиться на саморезы, или же на предварительно выполненный каркас из направляющих профилей.

После выполнения обшивки спереди бачка нужно вставить ограничительный манжет, а затем закрыть емкость предохранительной крышкой.

На гипсокартон можно укладывать любую плитку или другой облицовочный материал.

Как выполнить промывку впускного клапана инсталляции

Установив систему инсталляции, через некоторое время можно заметить, что вода переливается через клапан и попадает в бачок. Это сигнал того, что благодаря вредным примесям, которые находятся в воде, засорился впускной клапан системы. В панику бросаться не надо, так как все это легко исправить самостоятельно, посмотрев небольшое видео по теме.

Для начала, снимаем сам клапан. В принципе, вынимать его полностью, необходимости нет. Достаточно открутить крышку и извлечь резиновую прокладку. Вот ее и надо будет тщательно промыть под сильной струей воды. Для надежности промываем и крышку клапана.

Теперь собираем все в обратном порядке и видим, что неисправность устранена. Таким легким образом можно самостоятельно отремонтировать инсталляцию подвесного унитаза.

Ремонт арматуры в инсталляции Geberit видео по устройству и ремонту

Ремонт и обслуживание механизма сливного бачка видео

Ремонт клапана и мембраны сливного бачка

Фирма Geberit появилась в конце XIX века. В нынешнее время этот бренд вызывает ассоциации с очень высоким качеством, ведь за долгие годы работы компания завоевала отличную репутацию. Среди современных потребителей большой популярностью пользуются инсталляции Geberit: это оборудование отличается надежностью и долговечностью. Чтобы не разочароваться в результатах монтажных работ, при установке инсталляции нужно учитывать определенные правила, которые будут рассмотрены в данной статье.

Монтаж инсталляции и подвесного унитаза: пошаговая инструкция

Когда разобрались с разметкой и убедились в правильности всех линий, можно приступать к установке конструкции. Все советуем делать в строгой ниже приведенной последовательности, чтобы ничего не упустить.

  • Сборка рамы. Сюда включают все детали, которые поставляют в разобранном виде в комплекте при покупке. Также выбирают выпускной канализационный патрубок, а далее осуществляют примерочную установку.
  • Следующим шагом делают монтаж верхних упоров. На левой стойке рамы регулируют высоту по отметке 1 м. Тут же проводят крепление ножек с помощью комплектующих болтов и одновременно контролируют горизонт.
  • Теперь выполняют разметку на стене для монтажа верхних упоров. На этом же этапе делают и схему под крепления нижних лапок конструкции для удерживания подвесного унитаза.
  • С помощью перфоратора или ударной дрели просверливают отверстия в стенах для установки крепежных деталей. Сверло для этой цели выбирается в соответствии с размерами болта.
  • В эти отверстия вбиваются полимерные дюбели, после чего проводят крепление непосредственно самой инсталляции. Затем проверяют идеальность уровня и при необходимости корректируют появившуюся погрешность.
  • После того, как найдено правильное положение, конструкцию надежно фиксируют контргайкой. Дальше выполняют монтаж крепления, который будет удерживать патрубок канализационного выпуска.
  • Теперь устанавливают канализационное колено и фиксируют его с помощью хомута. После монтируют арматуру, осуществляющую набор воды в смывной бочок. Теперь все подключают к водопроводу и к смывной запорной арматуре.


Подвешивание унитаза на внутреннюю инсталляцию к нему, размещенную в стенеИсточник santehnika-progress.ru

После того, как алгоритм этих действий проделан делают проверку работоспособности смывного бочка, для чего открывают водопровод и анализируют, как происходит слив воды через шланг, который еще не подключен к резервуару.

Установка подвесного унитаза.

Далее действия выстраиваются следующим образом:

  • Перекрывают воду и к месту ввода устанавливают гибкий металлизированный шланг, который будет отвечать за набор воды.
  • После устанавливают пластиковую заглушку на ревизионный резервуар, который может потребоваться в процессе эксплуатации.
  • В итоге устанавливают шпильки, на которые в дальнейшем вешается подвесной унитаз. Теперь на время на них, как и на канализационный патрубок, установленный в инсталляции, крепят полимерные накладки.

Обращаем внимание, что также на данном этапе проводится и подключение электрического кабеля, но только для тех случаев, если помимо унитаза еще и предусмотрено биде

Обшивка конструкции и монтаж навесного унитаза

После того, как сборка металлического каркаса завершена, собраны и подключены все коммуникации, выполняется скрытие этой габаритной конструкции за фальшстеной или специальным коробом.

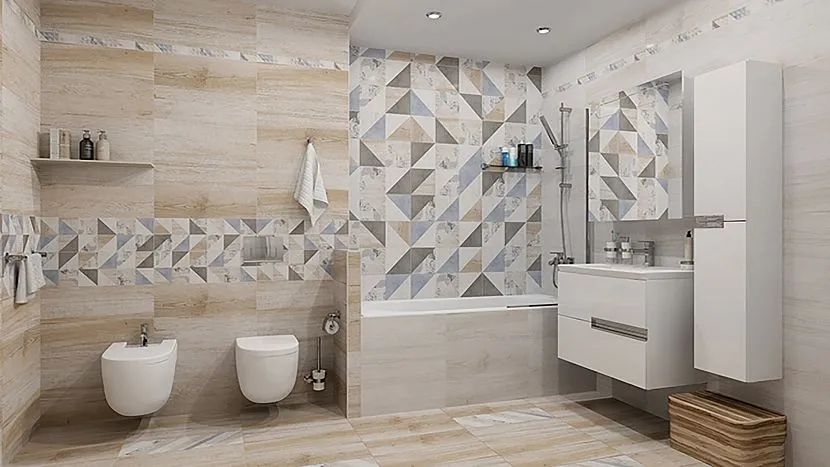

Унитаз и биде подвесного типа, подключенные к одной инсталляции в стенеИсточник axop.su

Его сооружают чаще из листов гипсокартона или ДСП, которые накручиваются на предварительно собранный каркас из металлопрофиля. После в листах обшивки вырезаются отверстия под коммуникации с помощью дрели с применением насадки в виде специальной коронки, а также отверстия для крепежных шпилек. Обязательно вырезается окно для установки панели с кнопками смыва.

Установка чаши унитаза и панели смыва

В этом разделе мы вспоминаем о прокладке, которую требуется установить. Инструкция строится на базе следующего алгоритма:

  • отыскиваются все комплектующие, на раструбы устанавливаются резиновые манжеты;
  • на фаянсовые патрубки унитаза монтируются пластиковые фитинги;
  • следом выполняется разметка, где должна проходить плоскость задней стенки унитаза;
  • после фитинги извлекаются из унитаза и вставляются в патрубки собранной инсталляции;
  • совершается аналогичная кольцевая разметка, здесь же измеряется расстояние на вводном и выводном патрубках, в результате лишнее обрезается;
  • в конце снимается фаска и накладывается по верх нее смазка и резинки;
  • далее берется пенополиэтиленовую прокладку и в соответствии с разметкой, сделанной на ней производителем, надевается на шпильки и патрубки, выходящие из стены;
  • унитаз вставляется в предварительно смазанные герметиком патрубки инсталляции и одновременно надевают на шпильки;
  • придерживая унитаз за основание, выполняется завершающая фиксация с помощью гаек, которые тоже идут в комплекте.

В самом конце проводится монтаж панели с кнопками малого и большого слива.

Монтаж и установка инсталляции унитаза своими руками.

Особенности подключения моделей «моноблок» и «компакт»

Отличие унитазов «компакт» и «моноблок» заключается в типе присоединения сливного бачка. Если в первом случае бачок крепится непосредственно к полке, расположенной на чаше, то во втором случае — чаша и бачок выполнены в едином корпусе.

В унитазе «моноблок» чаша и бачок выполнены в едином корпусе

Оба вида унитазов крепятся на пол, а способ их подсоединения к канализации будет зависеть от типа спуска. Монтаж выполняется аналогично тому, как было показано выше. Единственное отличие состоит в том, что у «компакта» надо самостоятельно устанавливать и регулировать запорную арматуру, а у «моноблока» она находится в уже собранном состоянии и отрегулирована производителем.

Инсталляция для унитаза и ее монтаж

Перед тем как начинать работы, необходимо понять, что из себя представляет такая система, и какие нюансы имеет монтаж.

К преимуществам подобных систем можно отнести:

  1. Компактность – основное преимущество. Сравнивая с классическим типом напольных унитазов с объемными бачками для слива, конструкция слива подвесного собрата намного тоньше, что делает возможным монтаж в стену, обшитую затем гипсокартоном.
  2. Свободное пространство, остающееся под унитазом после установки, что значительно упрощает уборку.

Система состоит из нескольких составляющих:

Схема подключения системы инсталляции.

  1. Стальная жесткая рама – главный элемент. Она оборудуется выдвижными штангами, которые нужны для регулирования устройства по высоте и закрепления к полу. Помимо этого рама оснащается специальными шпильками крепления инсталляции к стене панелью, имеющей резьбовые гнезда для вкручивания болтов при креплении чаши.
  2. Вверху рамной конструкции обычно установлен плоский бачок для слива. Обычно такие бачки выполняют из пластика и изолируют стирополом, который препятствует образованию на поверхности конденсата.
  3. Передняя часть бачка обычно содержит вырез для устройства кнопочной сливной системы. Этот вырез также нужен для обслуживания сливного бачка и по мере необходимости замены сломавшихся деталей.
  4. Сбоку или сверху бачка устроены специальные отверстия для переходника, при помощи которого осуществляется подключение системы к водопроводу. В зависимости от необходимости переходник можно переустановить на более подходящее место.
  5. Также бачок содержит вентиль, обеспечивающий перекрытие воды, гибкую подводку, соединяющую поплавковый кран с вентилем, сам поплавковый кран, систему для дозирования слива, защиту от переливов.
  6. Из бачка выходит отвод для сливания воды во время смыва.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
