Установка насоса в скважину: как правильно провести монтаж насосного оборудования

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Необходимые материалы

Если насос застревает в осадочной трубе, то хозяину придется изрядно попотеть для исправления этой ситуации. Вытащить его возможно посредством отдельного троса

Если установка изначально оборудована полимерным шнуром, то важно удостовериться в его качестве и размерах. Иногда оптимальнее приобрести эту деталь отдельно

Принято считать, что высококачественный трос или шнур обязан переносить нагрузку, в 5 раз превышающую массу зафиксированного на нем устройства. Нужно убедиться, что он нормально работает при повышенной влажности, так как его большая часть располагается в водной среде

Если аппарат подвешивается на незначительной глубине (не больше 10 м), то важно обеспечить дополнительную амортизацию. Для этого используется гибкая резина или медицинский жгут

Для электропитания потребуется электрический кабель, длина которого должна обеспечивать не натянутое положение.

Для настройки водной подачи понадобятся трубы из пластика или металла, диаметр которых составляет не менее 32 мм (при меньшем показателе будет наблюдаться слабый напор). Существует множество споров по поводу соединений труб из металла: некоторые высказываются против них, ссылаясь на меньшую надежность. Лучше всего отдавать предпочтение фланцам. Также болт должен располагаться сверху для предотвращения случайного попадания внутрь.

Кроме насосного аппарата, труб и шланга, важно приготовить эти инструменты:

  • Хомуты для крепежа кабеля.
  • Обратный клапан.
  • Манометр.
  • Запорный кран.
  • Крепежный узел из стали.
  • Электрокабель и прочее.

MBFT-75 Мембрана на 75GPD

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Перед крепежом трубы потребуется присоединить ниппельный переходник. Как правило, базовая комплектация современных моделей уже оснащена этим элементом. Если его нет, то нужно приобрести узел отдельно.

Преимущества и недостатки

Поверхностный насос имеет ряд преимуществ:

  •  Небольшие габариты позволяют установить его на любую поверхность, не сооружая фундамент.
  • Невысокая стоимость. Доступен для каждого владельца дачи, сада, огорода.
  • Длительность работы (при необходимом техническом обслуживании) насос может проработать более 5-7 лет.
  • Установка не составляет особого труда и затрат.
  • Низкие затраты электроэнергии.
  • Высокий уровень безопасности

Недостатки:

  1.  Относительно небольшая мощность.
  2.  Обязательная установка фильтра, для исключения попадания в устройство твердых частиц.
  3. Шум во время работы.
  4. положительная температура при работе насоса.

Виды поверхностных насосов

Существует три типа поверхностных насосов. Каждый из них владельцы частных домов и дач активно эксплуатируют.

Это вихревые, центробежные и эжекторные насосы.

Устройство вихревого насоса отличается наличием рабочего колеса с лопатками в корпусе устройства. При вращении колеса лопатки перемещают воду. Такие насосы маломощные и недорогие. Глубина забора низкая. Поэтому такой вид насосов чаще всего применяется для полива растительности на даче, огороде или в саду. Для откачки воды из подвалов при затоплениях.

Центробежный в отличии от вихревого более мощный с большим КПД (92%). Более высокая глубина всасывания. Его используют для подачи воды в дом. Чаще всего используется для монтажа системы водоснабжения.

Эжекторный насос можно опускать на глубину для компенсации маленькой высоты всасывания. Но последнее время это вид насосов не особо популярен из-за низкой эффективности работы.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно установить обычную емкость с водой. Это может быть пластиковый или металлический бак, объем которого подбирается с учетом потребления воды. Главная особенность установки такого бака – максимальная высота. Необходимо учесть при этом нагрузку на стены и перекрытия.

Чтобы автоматизировать работу насоса с таким баком, можно использовать самодельный поплавок, с помощью которого сведения об уровне воды в баке поступают к автоматическому выключателю и таким образом контролируется заполняемость.

Выбор места установки поверхностного насоса

Важно подобрать подходящее место, для установки насосной станции. Вот несколько требований, которые помогут вам правильно установить насос

Вот несколько требований, которые помогут вам правильно установить насос.

  •  Чтобы устройство работало стабильно и с высоким КПД, его необходимо установить как можно ближе к водозабору.
  • Помещение, в котором устанавливается поверхностный насос, должно быть отапливаемым, чтобы можно было использовать устройство во время морозов.
  • Место должно быть сухое с хорошей вентиляцией, чтобы избежать коррозии.
  • Помещение должно иметь хорошую звукоизоляцию, так как насос работает шумно.

Но самым важным фактором все же является расстояние от водозабора.

Необходимые материалы и инструменты:

При кажущейся простоте установки и монтажа насосной станции, необходимо учитывать множество нюансов. Ведь от этого будет зависеть качество работы вашего устройства.

До установки вам потребуется заранее запастись рядом необходимых материалов, которые не входят в комплект насоса, а именно:

  •  соединительный штуцер насоса и шланга
  • Шланги для полива, забора воды, для соединения с баком.
  • Обратный клапан для защиты от протечек-
  • Фильтры, крепежные элементы.
  • Манометр и реле давления (если вы используете систему с гидобаком)

 Порядок  подключения следующий:

Шаг 1. Выбрать ровное основание из прочного материала. Проследить, чтобы устройство располагалось без наклона. Для гашения вибрации и колебания насоса можно под него разместить резиновый коврик.

Шаг 2. Присоединить фильтр и обратные клапаны на шланг, который при помощи штуцера прикрепить к насосу.

Опустить шланг с обратным клапанов в воду на глубину не менее 30см.

Шаг 3. Подключить к системе водопровода.

Шаг 5. Проверить работу системы.

Как видите установка не займет много времени и не потребует особых навыков. Вы сможете своими руками установить насосную станцию на дачном участке или в своем доме.

Подготовительные работы ↑

Чтобы опустить насос в скважину самому, необходимо предварительно изучить ее конструкцию. Важнейшим параметром является диаметр обсадной трубы, от которого и следует отталкиваться при выборе габаритов погружного прибора. Как правило, в паспорте на оборудование производитель указывает минимально допустимый диаметр скважины. Обычно он на 10-20 см больше диаметра насоса.

Не следует устанавливать прибор впритирку с обсадной трубой, поскольку он не будет достаточно охлаждаться во время работы, что приведет к перегреву и быстрой поломке. Кроме того, даже при незначительном перекосе возможен клин, и в худшем варианте можно потерять скважину.

Габариты насоса должны соответствовать диаметру обсадной трубы

Тип трубопровода зависит от поставленных перед насосом задач. Если прибор будет использоваться исключительно для полива участка и наполнения емкостей, тогда можно применить гибкий шланг, который подсоединяется к выходному патрубку через переходную муфту.

При стационарном размещении насосного оборудования лучше приобрести пластиковую или металлическую водоподъемную трубу. При этом максимальный напор, выдаваемый насосом, должен быть меньше предельного давления, на которое рассчитан трубопровод.

В замкнутых системах водоснабжения применение обратного клапана является обязательным. Однако не все погружные модели снабжены данным приспособлением. Например, достаточно популярный насос Водолей не имеет встроенного обратного клапана, поэтому его необходимо дополнительно установить перед тем, как опустить оборудование в скважину.

Клапан устанавливается непосредственно в напорный патрубок с помощью специального переходника. При этом все резьбовые соединения должны дополнительно герметизироваться, например лентой ФУМ.

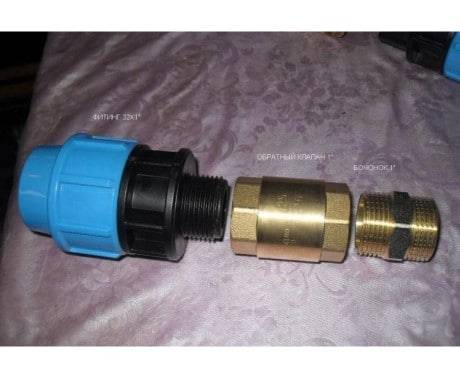

Комплект для подключения трубопровода к насосному оборудованию

По бокам выходного патрубка погружного насоса находятся проушины, предназначенные для крепления стального троса, нагрузка на разрыв которого должна быть в пять раз выше массы аппарата. Один конец троса продевается через одну или две проушины и фиксируется специальным металлическим крепежом. Второй конец крепится  к карабину, установленному на оголовке скважины.

Шнур питания и водоподъемную трубу скрепляют пластиковыми хомутами или изолентой через каждый метр. При этом кабель не должен быть натянут, так как это может привести к его повреждению. Трос также можно закрепить к трубе неплотными хомутами в нескольких местах, чтобы он не перекручивался с трубопроводом и кабелем в процессе опускания оборудования.

Крепление троса и кабеля

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3 Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно: 1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

  1. Простой колодец с глубиной до 20 метров.
  2. Колодец-скважина, имеющий параметр до 30 м.
  3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
  4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Рекомендуем: Фитинги для металлопластиковых труб: виды, особенности монтажа

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

  • целевое назначение источника,
  • необходимое количество воды,
  • наличие или отсутствие разрешительных документов,
  • цена,
  • геодезические условия местности,
  • глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

  • параметров бурильного оборудования,
  • характеристик будущего насоса,
  • ценовой доступности процесса,
  • целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

  • сколько воды будет давать будущий источник;
  • как быстро он будет восстанавливаться;
  • как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час. Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы. Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине. Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

  • времени года,
  • интенсивности выкачивания,
  • параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

  • экономить электроэнергию,
  • продлить ресурс насоса,
  • обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Пробный пуск

Для выполнения пробного пуска применяют специальную станцию автоматического управления. Эта мера поможет избежать негативного влияния возможного короткого замыкания или перегрузок на обмотки электродвигателя. Мастера при помощи специального оборудования производят замер подаваемой нагрузки.

Полученные показатели должны соответствовать тем, которые указаны в технических документах устройства. Если показатели превышают нормативные, то прибегают к закрытию задвижки на выходе из скважины и выполняют добавочный отпор, тем самым доводят показатели до оптимальной трудовой точки.

Процесс монтажа скважинного насоса — дело достаточно сложное и требующее большой точности, успешное выполнение этого процесса будет по-силам бригаде опытных профессионалов.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Замена


Глубинные насосы для скважины

В этом случае возникает потребность в замене агрегата. В некоторых случаях, для того, чтобы вернуть систему в работу, необходимо просто извлечь насос и провести его ремонт.

В сложных же ситуациях ремонтные работы предполагают полною замену не только насоса, но и другого оборудования. Так, это может быть замена предохранителей и фильтров.

Процесс замены глубинного насоса в скважине выгладит следующим образом:

  1. Отключить систему от электропитания и отсоединить от водопровода.
  2. Вынуть насос из скважины. При этом напорный шланг и электрический кабель сматывается в бухту. Поднятие насоса является довольно сложным процессом. В особенности это касается физических усилий. Поэтому к работе привлекаются несколько человек.
  3. Насос отсоединяется от обратного клапана и фильтрующего элемента.
  4. Производится ремонт насоса и его установка в обратной последовательности.

Замечание специалиста: если в результате осмотра насоса была обнаружена серьезная поломка, то ремонт лучше проводить в сервисном центре.

Смотрите видео, в котором специалист подробно разъясняет, как выбрать и осуществить монтаж глубинного насоса в скважину:

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.
