Простые способы установки подрозетников

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).

Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов

Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).

Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.

Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).

Рис. 7.27. Распределительная коробка со снятойкрышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

Рис. 7.28

Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).

Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).

Рис. 7.30. Крепление установочной коробкив полой стене

Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

• Выключаем свет в щитке.
• Проверяем отсутствие напряжения включением лампочки.
• Снимаем крышку, выкручиваем розетку.
• Отсоединяем провода.
• Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка коробок под розетку в деревянную стену

В деревянном доме, прежде всего, используются подрозетники, изготовленные из тонкого листа металла. При этом, есть одна тонкость, которую нужно учитывать: дерево при сверлении выгорает, поэтому диаметр коронки должен быть меньше самого монтажного стакана. Иначе несовпадение отверстий сделает установку коробки невозможной.

Единственный, практичный выход – использовать внешние, накладные стаканы, без сверления отверстий, а также отказаться от внутренней проводки.  Однако при этом, нужно позаботиться о дополнительной пожаробезопасности, делать монтаж согласно технических норм. То есть замаскировать неприглядные элементы электропроводки можно различным декором.

Независимо от типа подрозетников, формы и габаритов, требования к монтажу для них едины: правильно, последовательно все делать, не нарушать инструкций. Только так можно безопасно использовать впоследствии розетку, не боясь получить разряд электротока или повреждения бытовой техники.

Отделка

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

• Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
• Подравниваются поверхности вокруг подрозетников;
• После высыхания стены, можно приступать к шпаклевке поверхности;
• После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
• Наносится еще слой грунтовки и остается до полного высыхания.

Установка фурнитуры

Розетка с тремя гнездами

После выполнения отделочных работ выполняется установка всех деталей розетки.

Для этого:

• Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
• Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

1. Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
2. Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

1. Указать расчетную потребляемую мощность.
2. У организации получить технические условия и точку подключения для ввода.
3. Заказать проектную документацию.
4. Проект согласовать с гостехнадзором.
5. Выполнить электромонтажные работы.
6. Вызвать электролабораторию для оценки и составления акта испытания.
7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора.С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Установка коробки под розетку для гипсокартона, дерева, ПВХ, МДФ панелей.

В гипсокартон, дерево, МДФ и ПВХ панели устанавливаются монтажные коробки под розетки и выключатели особой конструкции с распорными ножками, при помощи которых она прижимается к стене.

Устанавливаются они быстро и легко. Но самое главное сделать правильную разметку для блока, для этого отмечаем при помощи рулетки необходимую высоту центра розетки или выключателя,  далее проводим при помощи строительного уровня строго по горизонтали прямую линию. На ней отмечаем центры коробок- между ними должно быть 72 миллиметра.
После того как разметка сделана, переходим к вырезанию отверстий при помощи коронки  диаметром 68 миллиметров. Применяются для этих целей наборы специальных коронок с зубчиками для дерева (примеры на картинке снизу).

Коробка должна входить очень плотно

Иногда требуется аккуратно подбить ее молотком.

Внимание, отверстия для крепления самой розетки стараться располагать при установке подрозетника так, что бы они были приблизительно по одной линии, а то не получится ровно установить выключатель или розетку!
Осталось только закрутить саморезы, которые фиксируют коробку к стене.
Переходим к установке и подключению.

Рекомендуем прочитать наши статьи:

• как установить и подключить выключатель освещения;
• установка с подключением электрической розетки.

← Предыдущая страница
Следующая страница →

Установка в бетонную стену

Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:

Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен.

Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.

• Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором.
• Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше.
• В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть.

Теперь осталось выждать пока раствор полностью не застынет и на этом установка стандартного подрозетника в бетонную стену завершена.

Если по каким либо причинам кажется что подрозетник не будет держаться внутри стены, то дополнительно его можно закрепить дюбелями, под которые сверлятся 4 отверстия с уклоном в 45° (враспор) к плоскости пола и стены.

Так же рекомендуем посмотреть эти два видео с рассказом о тонкостях установки подрозетников:

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

При необходимости без проблем можете соединить банки различной глубины.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
2. Размер коронки для стандартного подрозетника 68 мм.
3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Установка коробок под НЕмодульные устройства

Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут
устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо
выдержать минимальное расстояние

Иначе дальнейшая установка будет невозможна!

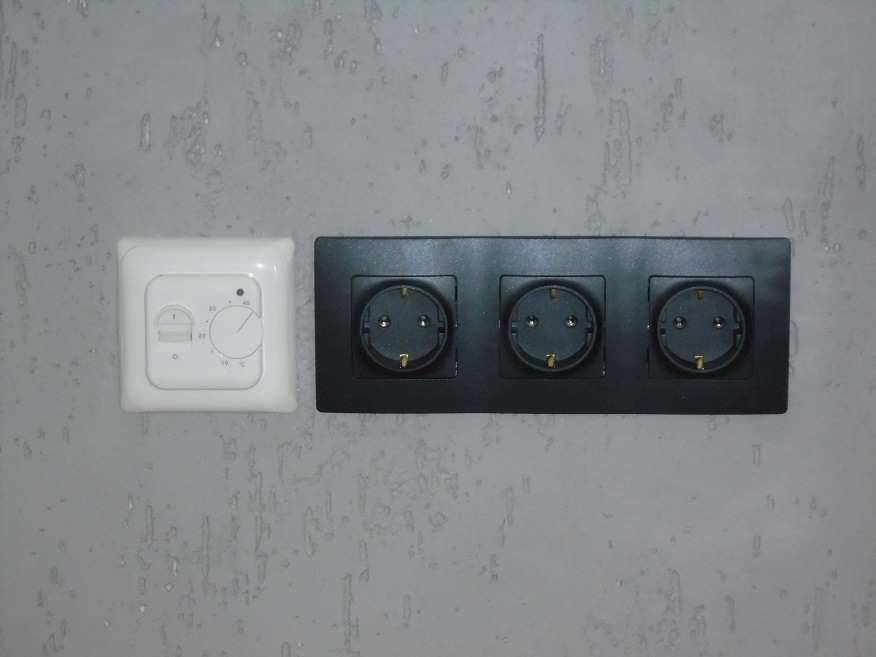

В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола – данное изделие не обладает
модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но
они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей
рамки – выдержать расстояние обязательно!

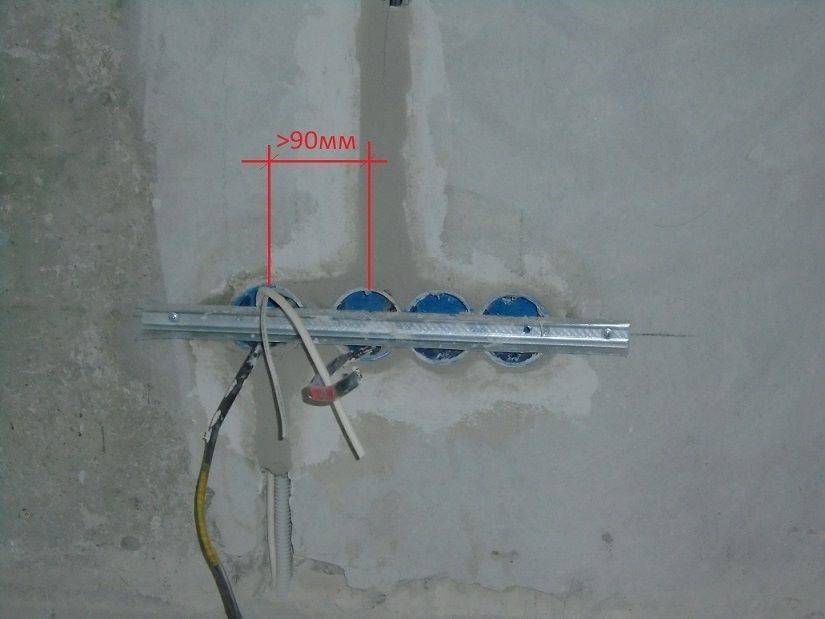

Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно
между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если “в притирку” и не точно, а
вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы – ее более, чем достаточно.
