Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Подключение скважинного насоса к электропитанию через реле давления
Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.
Принцип действия системы водоснабжения дома при подобном способе подключения следующий:
- реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
- прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
- отключение помпы производится при достижении верхнего предела давления в накопительной емкости.
С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.
Схема подключения
Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.
Как выбрать
Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.
Во время выбора необходимо учитывать следующие данные:
- Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
- При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.
Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.
Установка кессона
Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.
Схема реализуется несколькими способами:
- Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
- Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
- Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.
Принцип работы напорного оборудования
Установки эжекторного типа более мощные
Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.
Работает поверхностный насос по такому принципу:
- Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
- Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
- При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.
Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.
Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.
Монтаж
Установка выполняется по шагам:
- Выбираем место, где будет расположена насосная станция. Место должно быть в свободном доступе (для обслуживания, ремонта, проверки), ровным, прочным и сухим.
- Монтируем насос к основанию. Закрепляем надежно, проверяем: он должен стоять прочно, не ходить ходуном. Для уменьшения вибрации, можно поместить под станцию коврик из резины.
- С помощью патрубка для соединения частей водопровода, имеющего пять выходов, прикрепляем гидроаккумуляторный бак.
- К следующему отверстию присоединяем шланг от домашнего водопровода.
- Также к этому штуцеру прикрепляем манометр (вход размером ¼ дюйма).
- А к оставшемуся выходу подсоединяем реле давления.
- Производим соединение бака с поверхностным насосом с помощью горизонтальной магистрали.
- Местах, где штуцер соединен с трубами снабжаем накидными гайками и муфтами.
- Врезаем между баком и патрубком для соединения шаровые краны, а также между трубой водопровода и штуцером.
- Измеряем глубину скважины и определяемся с размерами шланга, который будет помещен внутрь. Расстояние до дна должно быть не меньше одного метра, а глубина погружения от 30 см.
- На ту часть шланга, которую будем помещать в скважину, монтируем обратный клапан. Его задача состоит в том, чтобы воспрепятствовать обратному сливу воды в скважину при отключении насоса.
- К установленному клапану прикрепляем сетчатый фильтр, противостоящий проникновению в конструкцию насоса, а также в сам клапан мелких частичек песка или ила.
- Другой конец шланга присоединяем к всасывающему патрубку.
- Ту часть, где установлен клапан с фильтром опускаем в скважину на необходимую глубину.
- Шнур питания подсоединяем к свободным проводам реле, соблюдая полярность, а реле включаем в розетку.
О чем нужно помнить:
При подключении шнура питания к реле, важно соблюдать правило: плюс с плюсом, а минус с минусом. Это необходимо для правильной работы насоса
При неправильном соединении насос может работать в обратную сторону или сломаться.
Перед включением поверхностного насоса, обязательно нужно заполнить помпу водой. Для этого открываем крышку специального отверстия, заливаем воду и закрываем.
Настало время заполнить бак. Включаем насос и ждем пока емкость заполнится, а станция самостоятельно отключится.
Перед заполнением бака, проверьте, чтобы все краны в доме были закрыты. Нужно набрать бак и проверить давление, а для этого вода не должна выливаться из него.
Когда бак наполнится, а насос отключится, следует записать давление, которое показано на манометре.
Открываем краны и производим спускание воды до тех пор, пока станция вновь не включится. И снова замеряем давление.
Теперь необходимо произвести сверку полученных результатов с паспортными показателями.
Если показатели вашего насоса отличаются от паспортных значений, необходимо самостоятельно настроить реле давления, либо же обратиться за помощью к специалисту.
Какой агрегат лучше выбрать
Что же лучше выбрать насосную станцию или глубинный агрегат?
С таким вопросом сталкивается множество людей, живущих в частном секторе.
Особенно те, кто живёт в местах, где не проведена городская водопроводная система. На рынке представлено большое разнообразие что тех, что других видов устройств. Но главное для вас – разобраться в плюсах и минусах обоих.
Насосная станция имеет конструкцию накопительного бака, или гидроаккумулятора. Такой механизм имеет мембрану, насос и блок контроля со шлангами для распространения воды. Работа станции основана на нагнетании воды в бак, пока там не установиться определённое давление. Далее вода поступает в трубопровод.
Принципы работы глубинного оборудования были описаны в первой части статьи. Если не вдаваться в подробности, они не особо отличны от работы станции.
Насосная станция, в отличие от глубинного аппарата, имеет большую продолжительность эксплуатационного срока. Зато погружной насос имеет меньшие габариты и проще в установке и ремонте, а также работает практически беззвучно.
Необходимые материалы и инструменты
Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.
- погружную или поверхностную помпу;
- комплект оборудования автоматики с гидроаккумулятором;
- напорный шланг;
- разводящий тройник для погружного варианта;
- обратный клапан;
- фильтр грубой очистки для поверхностного варианта;
- фитинги;
- утеплитель;
- геотекстиль;
- трос из нержавеющей стали;
- кабель для подачи электричества на помпу;
- вспомогательные материалы для крепления и гидроизоляции.
Для реализации монтажных работ потребуется инструмент и оборудование:
- Лопаты, лом.
- Болгарка.
- сварочный агрегат.
- Электродрель.
- Шуруповерт.
- Рулетка.
- Комплект рожковых и торцовочных ключей.

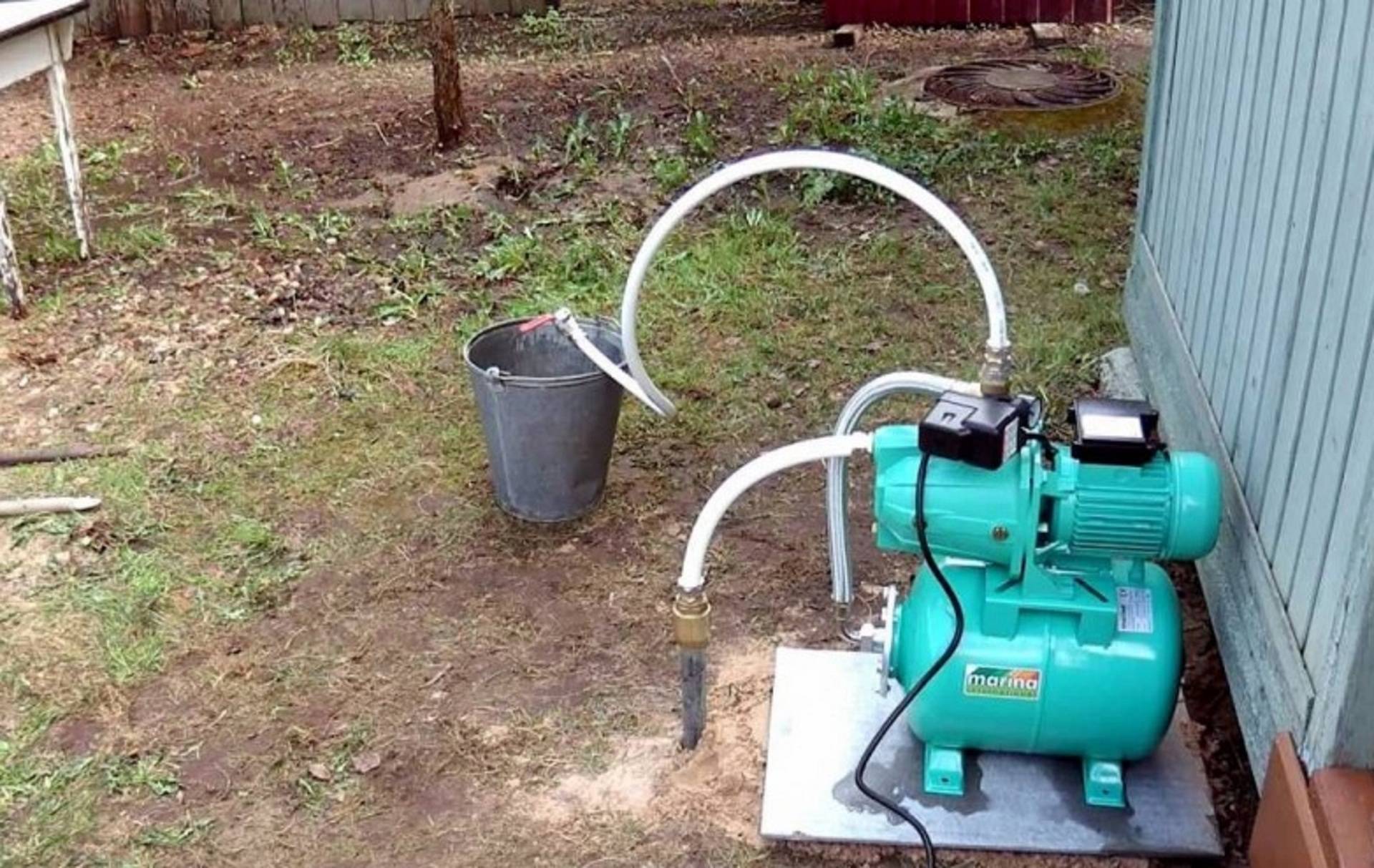

Установка насосной станции на даче
Подключить на даче насосную станцию своими руками очень просто. Вооружитесь инструкцией по эксплуатации к насосной станции, парой разводных ключей и необходимым набором фитингов и запорной арматуры и следуйте нашей пошаговой инструкции по установке.
- Установите насосную станцию на предназначенное для нее место. С помощью болтов закрепите станцию на месте. Чем надежнее будет закреплена станция – тем меньше будет чувствоваться вибрация и слышен шум ее работы. Лучше производить установку на бетонную или кирпичную основу, так как деревянный настил со временем может прогнить. Рекомендуем также использовать резиновые прокладки между ножками станции и полом, чтобы дополнительно снизить вибрацию станции.
- Труба (или жесткий шланг), которая будет подавать воду в станцию должна иметь с одной из стороны обратный клапан. Если ваша насосная станция снабжена погружным насосом, тогда обратный клапан необходимо ставить непосредственно перед входным отверстием в станцию. В другом случае – обратный клапан должен располагаться на трубе со стороны источника, т.е. на ее “подводной” части.
Установка обратного клапана
- Для увеличения срока службы насосной станции – перед входным отверстием также устанавливают фильтр грубой или тонкой очистки, чтобы попадающая вода в станцию была уже отфильтрована.
- Подключите вводную трубу с установленными обратным клапаном и фильтром к станции, используя соединительные муфты (в комплект поставки станций обычно не входят).
- К выходу из станции (малое отверстие) подсоедините трубу или шланг вашего водопровода. Здесь также можно использовать фильтры грубой и тонкой очистки для улучшения качества потребляемой воды.
- Да, насосная станция подключена к системе водоснабжения вашей дачи вашими же руками. Давайте устроим системе тест-драйв! Не убирая далеко гаечные ключи, включайте насосную станцию в электросеть. При необходимости затяните сильнее элементы крепления станции и соединения труб.
Успешный запуск насосной станции на даче
Если насосная станция сразу не запускается, то скорее всего в системе много воздуха и мало воды для запуска, а самостоятельно с этим могут справиться только самовсасывающие насосы. В этом случае вам нужно найти сверху насосной станции металлический болт и, открутив его, используя тонкий шланг наполнить систему водой. Возможно вам понадобится повторить эту операцию несколько раз, чтобы насос запустился в штатном режиме.
Особенности эксплуатации поверхностных насосов
Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.
Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.
У поверхностных насосных станций обширная сфера применения, они производят перекачку воды из различных источников глубиной не более 10 м
Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.
Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.
Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию. Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.
Галерея изображений
Фото из
Вариант 1: забор воды из колодца
Вариант 2: откачка воды из скважины-иглы
Вариант 3: откачка из глубокой скважины
Вариант 4: перекачка из открытого водоема
Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.
“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.
Это интересно: Как поклеить обои на масляную краску
Подготовка к монтажу
Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.
Просчеты, которые нельзя допускать при устройстве источника:
- неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
- неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
- ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
- ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
- не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
- не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
- не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.
Что такое поверхностный насос
Всего насосов существует два вида – погружные и поверхностные. Об их различиях можно догадаться по названию, но для большего понимания разницы этих приборов, нужно знать их важные характеристики. Не будем разбираться в конструкции, а только лишь обсудим самые важные отличия.
8-ми метров для добычи качественной воды, пригодной для питья, конечно недостаточно, поэтому такое оборудование дополняется выносными эжекторами – приспособлениями, помогающими увеличить глубину подъема до 40-ка метров.
Средняя производительность поверхностного насоса находится не на очень высоком уровне — от 1 до 4 кубов в час, но этого с головой хватает, чтобы обеспечить все бытовые потребности даже большой семьи.
Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.
Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.
Такое оборудование может обеспечить очень высокий расход воды – производительность в среднем около 10-15 кубов.
