Установка раковины в ванной: инструкции по монтажу современных моделей

Главные правила подключения

Когда работы по установке закончены, можно произвести подключение раковины. Для этого шланги, через которые будет проходить холодная и горячая вода, подключаются к общей водопроводной системе.

Совет! Подключение требует использования резиновой прокладки для лучшего уплотнения места стыка.

После того, как шланги будут закреплены, подключение ведется в такой последовательности:

  • В раковину вводится выпуск сифона (лучше использовать S-образные конструкции, поскольку бутылочная слишком быстро засоряется);
  • К сифону добавляется труба (угловая жесткая, либо гибкая гофрированная);
  • Труба от сифона выводится в канализационную трубу;
  • Проводится проверка всех соединений на предмет протечек.

Подробнее об установке сифона читайте здесь: установка сифона на кухне за 4 шага

Может оказаться, что диаметры труб от сифона или канализационной сильно отличаются. В этом случае обязательно использование переходника – уплотнительной манжеты. На этом установка кухонной раковины считается завершенной.

  • Угловая кухонная мойка – выбор и установка
  • Как выбрать смеситель для кухни
  • Ремонт кухонного смесителя своими руками
  • Кухонная мойка из искусственного камня – 8 советов по выбору
  • 5 шагов монтажа смесителя на кухне своими руками
  • Все о размерах кухонной мойки

Как правильно установить раковину в ванной: способы крепления

Рассмотрим основные виды раковин по способу крепления.

Накладные

Раковины данного вида предназначены для монтажа на столешницу с небольшим выступом над ее поверхностью. У раковин данного вида зачастую отсутствует отверстие под смеситель.

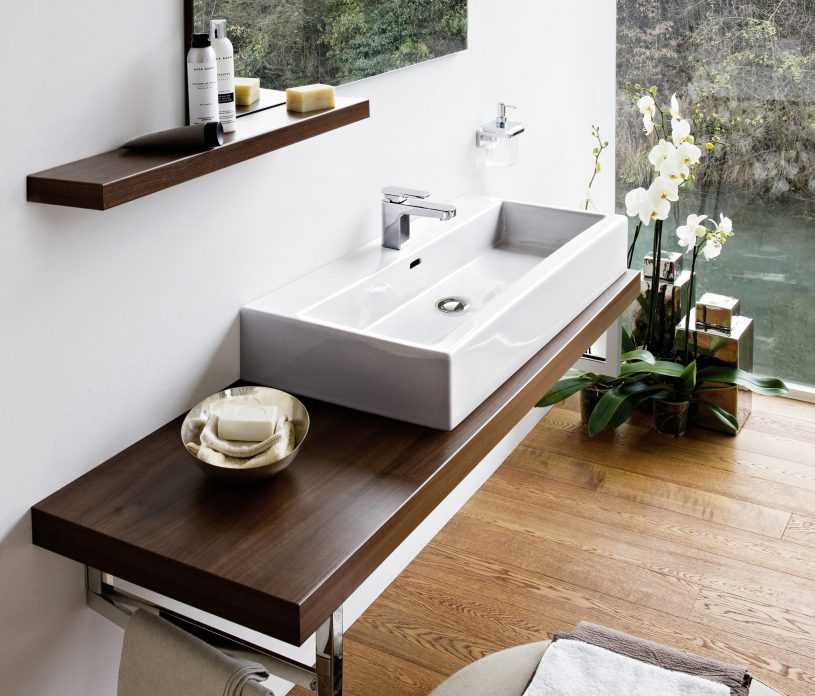

Фото 2. Накладная раковина.

Накладная раковина в интерьере ванной комнаты

Совет!

Для накладных раковин следует выбрать высокий смеситель. Крепить его нужно к столешнице. Читайте подробнее в статье о видах накладных раковин.

Консольные (подвесные)

Раковины для ванной данного типа вешаются на стену при помощи кронштейна или крепежных элементов. Для их монтажа не требуется наличие тумбы или столешницы. Чтобы закрыть канализацию и подводку воды, устанавливать раковину следует на пьедесталы. Консольную раковину, установленную на пьедестал, также называют раковина тюльпан для ванной.

Фото 3. Раковина на пьедестале.

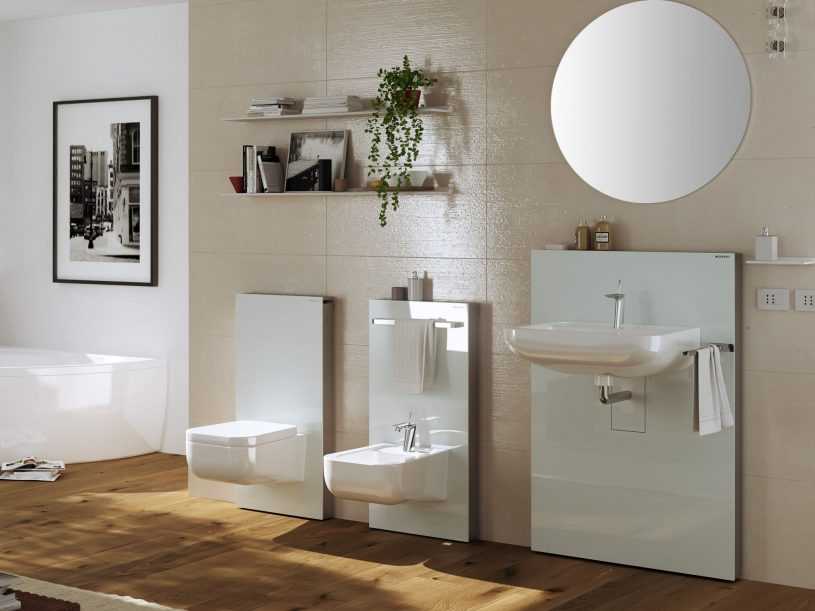

Консольная раковина в интерьере ванной комнаты

Врезные

Раковины данного вида врезают в столешницу сверху или снизу. В первом случае раковину монтируют на столешницу с выступом над поверхностью от одного до трех сантиметров. Обязательно следует загерметизировать шов. При врезке раковины снизу используют г-образные крепежи. С их помощью врезная раковина для ванной крепится к основанию снизу. Такой способ крепления более практичен: собрать брызги можно будет одним движением.

Фото 4. Врезные раковины.

Врезная раковина в интерьере ванной комнаты

Мебельные

Данный вид раковин обычно поставляет производитель мебели для ванной.

Устанавливают их на подставку или тумбу для ванной комнаты с раковиной подходящего размера. Можно установить раковину и на обычную столешницу.

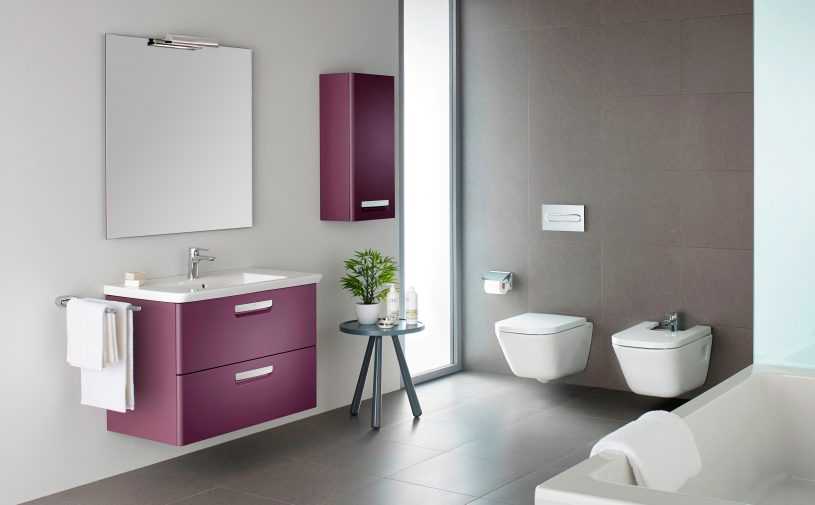

Фото 5. Мебельная раковина.

Мебельная раковина в интерьере ванной комнаты

Обратите внимание, виды раковин для ванной определяют сможете ли вы самостоятельно осуществить монтаж, поскольку для установки некоторых видов требуется время, терпение и некоторые профессиональные навыки

Подвесные или консольные раковины

Навесные раковины крепятся к стене при помощи специальной системы инсталляции, разработанной для каждого вида. Консольные умывальники отличаются разнообразием исполнения:

  • Компактные подвесные чаши отлично подходят для небольших ванн.


Компактная подвесная раковина отлично впишется в интерьер маленькой ванной комнаты. Навесные раковины с тумбой или шкафчиком, в которых удобно хранить моющие средства и другие предметы. Этот вариант подходит для больших и средних по размерам ванных комнат.


Консольная раковина с ящиком для храния. Подвесная раковина-кувшинка, предназначенная для монтажа над стиральной машинкой. Отличается организацией слива через заднюю стенку. Установка такого сантехнического прибора позволяет эргономично использовать пространство в ванной любого размера.


Раковина-кувшинка позволит существенно сэкономить пространство в ванной. К преимуществам раковин подвесного типа относят их универсальность: они подходят под любой интерьер, от ретро до ультрасовременного минимализма. Из минусов отмечают сложность монтажа и необходимость крепления только к капитальным стенам.

Нюансы установки

Монтаж навесного умывальника аналогичен установке раковины с полупьедесталом: сначала на стену крепятся идущие в комплекте кронштейны или рамочная конструкция, обхватывающая чашу со всех сторон. Установка чаши в рамку предпочтительнее в том смысле, что мойка надёжно фиксируется и исключается её сдвиг в любую сторону.

Основное отличие в монтаже заключается в использовании специального бутылочного сифона для подвесных раковин. Он изготавливается из нержавеющей стали (так как остаётся видимым и должен иметь презентабельный вид) и имеет прямой вывод в канализацию.


Сборка сифона для навесной раковины должна производится строго по инструкции производителя.

Какие бывают раковины по методу крепления

Производители предоставляют большой выбор сантехники, в том числе и раковин, различной высоты. В зависимости от площади ванной комнаты, дизайна и желаний владельца квартиры, можно выбрать раковины не только по внешнему виду, но и по методу крепления:

НакладныеТакое оборудование предназначается для установки на столешницу (с маленьким подъемом над плоскостью). Чаще всего отверстия для смесителя в таких раковинах нет. Высота смесителя для накладных раковин должна быть значительной, а крепление должно устанавливаться на столешнице в ванной комнате
Консольные с пьедесталомУстановить раковину с пьедесталом можно своими руками, используя кронштейн или другие крепежные материалы для фиксации конструкции. Для данного сантехнического оборудования не нужна тумба или столешница, достаточно пьедестала, на котором будет установлена консоль. Пьедестал необходим, чтобы прикрыть канализацию и водопровод. Высота установки раковины может меняться в зависимости от предпочтений владельца квартиры
ВрезныеУстановка раковины производится в столешницу и монтируются с выступом на 1-3 сантиметра выше поверхности. Чтобы установить раковину, применяют специальные крепления
МебельныеТакие раковины продаются вместе с тумбой. Установка раковины производится на подставку или тумбу определенного размера. Оборудование можно установить на обычную столешницу
С креплением к стенеРаковину крепят специальными шурупами или саморезами непосредственно к стене ванной. Подсоединение стока производится по классической схеме

Основные типы раковин

Способ монтажа сантехнического оборудования определяется типом раковины. Ведущие производители выпускают несколько типов раковин.

Наибольшее распространение получили четыре типа раковин, отличающихся по способу монтажа:

  1. Встроенные. Они устанавливаются в столешницу тумбы, стола или любой другой плоской поверхности. Такие модели удобны тем, что позволяют полностью скрыть за дверцами мебели малопривлекательные коммуникации.
  2. Консольные. Они представляют собой подвесные конструкции, которые фиксируются на стене с помощью готовой системы инсталляции. Модели этого типа смотрятся стильно и современно.
  3. С пьедесталом. Модели серии «тюльпан» имеют декоративный элемент в виде пьедестала, на который опирается массивная чаша. Сливная арматура прячется внутри опоры.
  4. С полупьедесталом. Модели этого типа также оборудованы пьедесталом. Но он опирается не на пол, а на стену. За счет этого настенные модели смотрятся более изящно. Монтаж такого оборудования усложнен необходимостью выведения на заданную высоту слива.

Встраиваемые раковины могут монтироваться сверху на столешницу, фиксируясь бортиками по периметру основы, либо же встраиваться в конструкцию снизу.

В санузлах, где нет возможности установить столешницу стандартной ширины, удобно использовать полувстраиваемые модели, которые просто огибают кромку столешницы.

Источник

Установка умывальника

Установка раковины в ванной осуществляется подвеской к стене на штатных кронштейнах и саморезах в дюбелях. Помните, что даже полный, от низа раковины до пола, пьедестал – деталь не несущая! Саморезы должны входить в тело стены не менее чем на 70 мм, поэтому берем их длиной не менее 100 мм, если на стене штукатурка под плиткой, и еще длиннее для покрытий более толстых.

Дюбели – пропиленовые. Полиэтиленовые непрочны, металлические ржавеют, ПВХ от перемен температуры и влажности растрескиваются.


Диаметр саморезов – максимально возможный, какой допускают кронштейны. Помните, что раковина любого умывальника – подвесная, а рычаг даже при легком давлении на ее край получается мощный. Если диаметр отверстий под саморезы оказывается меньше 6 мм, то их нужно рассверлить, или вовсе не брать такую раковину, тем более что такие «альтернативные» изделия чаще всего оказываются силуминовыми (очень хрупкими) или пластиковыми, непрочными.

Иногда в ванных устанавливают раковину с тумбой, (см. верхний рисунок). Но ванная для нее нужна просторная, под тумбой и внутри нее могут накапливаться загрязнения, а емкость солидного на вид туалетного стола на самом деле невелика: много места занимает сифон с трубами, так что подобное решение скорее дань традициям.

Установка врезной раковины над стиральной машиной

Перед тем, как установить правильно раковину, потребуется приготовить материалы и инструменты необходимые для выполнения работ.

Инструмент

  1. Рулетка, маркер.
  2. Лазерный уровень.
  3. Перфоратор.
  4. Дрель.
  5. Электролобзик.
  6. Дисковая пила.
  7. Отвёртки, гаечные ключи.
  8. Ножовка, нож.

Материалы

  1. Плита ДСП или МДФ толщиной 40 – 50 мм.
  2. Раковина.
  3. Смеситель.
  4. Гибкие подводки (шланги в металлической оплётке).
  5. Сливная арматура (горловина слива, сифон, гофра, фитинги, уплотнительные прокладки и пр.).
  6. Дюбели.
  7. Два тройника для горячей и холодной воды.
  8. Тройник для слива в канализацию.
  9. Силиконовый герметик.
  10. Малярная лента.

Чтобы успешно завершить дело с установкой врезной раковины над стиральной машиной, рекомендуют следовать пунктам нижеследующей инструкции.

Пошаговая инструкция по врезке раковины в столешницу

  1. Измеряют расстояние над стиральной машиной между противоположными стенами или между ванной и стеной.
  2. Размер переносят на плиту ДСП или МДФ – это будет длина столешницы.
  3. На стене наносят линию, где будет верхняя поверхность плиты.
  1. Ширину принимают размером на 5 – 10 см. больше размера машинки в глубину.
  2. Плиту выпиливают дисковой пилой. Чтобы не рисковать, можно подобрать и купить готовую столешницу для кухонной мойки нужных размеров в строительном гипермаркете.
  3. Раковину переворачивают чашей вниз и опускают на плиту.
  4. Её обводят по периметру карандашом.
  5. От линии контура разметки отступают внутрь на 1 – 2 см. и повторяют форму разметки меньшего размера.
  6. Чтобы начать распил электролобзиком, дрелью высверливают стартовое отверстие.
  7. В лобзик вставляют пилку для фигурной резки (маркировка полотна «О») потому, что рез будет идти по овалу.
  8. Выпиливают проём под раковину лобзиком, поддерживая стороны пропила, чтобы вырезанный фрагмент преждевременно не рухнул вниз, выламывая куски массива.
  9. Торцы ДСП, как внешние по периметру столешницы, так и внутри проёма обрабатывают силиконом.
  1. Кронштейны прикладывают к стенам, отмечая маркером места креплений.
  2. Перфоратором высверливают посадочные места под дюбели, устанавливают опоры, забивая шурупы в пластик, через отверстия в кронштейнах.
  3. Столешницу монтируют, опустив на установленные кронштейны.
  4. Места примыкания плиты к стенам обрабатывают силиконом.
  1. В отверстии раковины закрепляют смеситель. В него ввинчивают две шланги (см. выше).
  2. В сливное отверстие вставляю горловину с решёткой.
  3. Собирают сифон, и с помощью фитингов подсоединяют к сливу раковины.
  4. Перед установкой столешницы делают подготовку коммуникаций. В водопроводные трубы горячей и холодной воды врезают тройники.
  5. Тройник врезают в канализационную трубу.
  6. По периметру перевёрнутой раковины наносят силикон.
  1. Раковину опускают в проём столешницы.
  2. Гофру с резиновым уплотнительным кольцом от сифона опускают в отверстие патрубка тройника канализационной трубы.
  3. Гайки подводящих гибких шлангов от смесителя навинчивают на резьбу патрубков тройников с горячей и холодной водой.
  4. Стиральную машину задвигают под столешницу, соединив машинку с водопроводом и с канализацией. Вилку электрошнура вставляют в розетку.
  5. Открыв горячую и холодную воду, проверяют все узлы соединений на протечку.
  6. Следует заметить следующее обстоятельство, если на месте монтажа прежде стояла старая раковина, то новую чашу легче подсоединить к ранее подведенным коммуникациям.

Раковины над стиральной машиной.

Смотрите это видео на YouTube

Установка врезной раковины

Кухонная мебель состоит из разных изделий, каждое из которых выполняет определенную функцию. Столешница – один из главных элементов кухни. Представляет собой рабочую поверхность, а также может стать каркасом для раковины. Важен материал, из которого она изготовлена, от него зависит способность выдерживать нагрузки. Тонкие композитные панели удержат только нержавеющие модели. Каменные раковины требуют массивную поверхность, она должна быть изготовлена из сходного материала, иметь специальную конструкцию, предусматривающую держатели.

Установку мойки в деревянную столешницу вполне можно выполнить своими руками, что же касается гранитной, то лучше работу доверить профессионалам. Конечно, можно попробовать самостоятельно осуществить врезку, соблюдая рекомендации по работе с конкретным материалом, но для этого потребуется специальный фрезер или гидрорезка, цена которых в разы превысит стоимость отверстия. Рассмотрим более подробно способ установки врезных раковин.

Необходимые инструменты и материалы

Перед началом работы следует провести ревизию имеющихся инструментов, при необходимости докупить. Стандартный набор включает:

  • измерительные приборы, карандаш, маркер, картон, скотч;
  • строительный нож, клей, герметик, шурупы;
  • разводной, рожковые ключи, отвертка, плоскогубцы;
  • электродрель, сверла, лобзик;
  • мойка, смеситель, сифон, шланги для подводки воды.

Нанесение разметки и вырезка ниши

Определив место расположения изделия, остается выполнить ряд несложные действия, с помощью которых установка мойки на кухне пройдет успешно. Пошаговый процесс выглядит следующим образом:

  1. Врезные раковины продаются в комплекте с готовыми картонными шаблонами и крепежами. Если таковые отсутствуют, придется вырезать лекала самостоятельно. В таком случае мойка сама станет шаблоном. К ней прикладывается лист картона, по контурам обводится силуэт, вырезается заготовка.
  2. Чтобы определить внутренний контур, согласно которого делается вырез, измеряется ширина бортика. После чего эти данные переносятся на заготовку, для обозначения конечного вида лекала.
  3. На столешнице обозначается место слива. К нему прикладывается шаблон, закрепляется скотчем, обводится контур. При этом отступ от переднего торца рабочей поверхности до бортика мойки должен составлять более 5 см, от заднего – 2,5 см.
  4. По контуру готовой разметки с помощью электродрели сверлятся отверстия. Для прохождения лезвия лобзика достаточно диаметра сверла в 10-12 мм. От формы устанавливаемой чаши зависит количество отверстий. Для круглой – шаг между ними будет составлять 7 см, для квадратной, прямоугольной – достаточно четырех проходов сверла по углам. Работы по сверлению и распилу выполняют с лицевой стороны поверхности. Далее с помощью электролобзика выпиливается отверстие под мойку. После чего срез очищается от пыли, шлифуется наждачной бумагой.
  5. Края спила обрабатываются герметиком на основе силикона. Он оберегает древесину, лишенную покрытия, от разбухания. Недостаточная герметизация может привести к загниванию столешницы в месте спила, поэтому лучше нанести двойной слой.

Процесс установки и подключения раковины

  1. С помощью кисти, шпателя слой прозрачного силикона наносится на рабочую поверхность в районе накладки бортика мойки.
  2. Герметиком обрабатывается бортик раковины внутри. Он обеспечивает надежное крепление рассматриваемых предметов, не пропускает жидкость в местах соединения элементов.
  3. Следующим действием станет установка мойки в вырезанное отверстие. Она накладывается со стороны крепления крана. Постепенно прижимается до момента полного соприкасания предметов. Выступившие излишки герметика удаляют при помощи ветоши.
  4. При помощи крепежных элементов раковина фиксируется к столешнице. Они могут быть пластиковыми, металлическими. Более надежны железные фиксаторы.
  5. После выполнения установки производится подключение необходимых коммуникаций. Обычно раковина крепится с зафиксированным на ней смесителем, и единственное, что остается сделать – прикрутить шланги подачи воды (горячей, холодной) к водопроводным трубам.
  6. На завершающем этапе устанавливается слив. Выпуск сифона заводится в раковину, а гофрированная труба вставляется в канализационную.

Основные способы крепления подвесной раковины

Для того чтобы подобная разновидность могла надежно прослужить в течении длительного периода времени, необходимо принимать во внимание не только главные критерии, связанные с ее выбором, но еще и правильно подходить к подбору крепления. Рекомендуем прочитать:

Рекомендуем прочитать:

  • Шкаф-пенал для ванной — особенности выбора моделей, а также идеи по сочетанию и размещению (120 фото)

  • Белая мебель для ванной: 115 фото удачного сочетания и современного дизайна светлой мебели

  • Комод для ванной: обзор современных моделей, новинки дизайна, описание всех размеров (90 фото)

Отдельного внимания в таком случае требует подбор кронштейнов и других типов креплений, так как от степени их надежности зависит эффективность деятельности. Необходимо отметить, что часто данные комплектующие идут в качестве дополнения к раковине, необходимо только изначально определить все ли элементы на месте.

При грамотном подходе к выполнению всех необходимых работ, можно потратить немного времени и получить достаточно важное и практичное место в квартире

Демонтаж прежнего оборудования

Чтобы произвести своими руками установку раковины в ванной, потребуется демонтаж сантехнического прибора, отработавшего положенный срок. Сначала перекрывают воду, после чего нужно ослабить крепление смесителя путем откручивания гайки, фиксирующей его. Изделие отсоединяют от подводящих трубопроводов, аккуратно снимают и потом убирают.

Далее приступают к демонтажу элементов слива:

  1. Внизу наружной части сантехнического устройства откручивают гайки.
  2. Стакан сифона отсоединяют от выпуска слива, выливают из него воду и прочищают от собравшейся грязи.
  3. Слив освобождают от стоков и ручным методом откручивают запорную гайку, проворачивая ее против часовой стрелки.

Если замена сифона должна производиться во время демонтажа, его отделяют от сливной трубы, открутив запорную гайку, которая находится в точке соединения слива с гидрозатвором. Далее приподнимают слив и потом отводят сифон.

В завершение этапа демонтажа старого оборудования для предотвращения распространения весьма неприятного запаха нужно плотно закрыть пробкой или сложенной несколько раз тряпкой отверстие трубы канализации.

Когда требуется снять старую раковину, закрепленную на стене комбинированными подставками, точки ее фиксации следует искать сбоку, поближе к дну прибора. При отсутствии у чащи напольной опоры раковину в процессе откручивания гаек нужно придерживать для того, иначе она под собственным немаленьким весом может рухнуть на пол.

Чтобы при разборе элементов старого сантехнического оборудования, скопившаяся вода не лилась на напольное покрытие, под сифоном ставят ведро или любую другую емкость.

Монтаж раковины кувшинки

Навесные модели «Кувшинка» устанавливаются поверх стиральной машины. Монтаж выполняют так:

  1. Размечают места расположения бытовой техники и рукомойника. Размещают машину, не подключая ее. Между корпусом прибора и мойкой оставляют расстояние 2-3 см. Придерживая раковину, наносят разметку под кронштейны.
  2. По сделанным заранее отметкам сверлят отверстие. Если старое оборудование имело крепежи, новое можно устанавливать на них.
  3. Сифон начинают монтировать после изучения инструкции. Каждое резьбовое соединение снабжают уплотнителем. После чего сантехническую арматуру устанавливают под чашу. Поверх раструба ставят резиновую прокладку, закрепляют декоративную решетку. К специальному отводу сифона подсоединяют шланг стиральной машины. Гофрированную часть сливной системы выводят в канализационную трубу.
  4. Фиксируют чашу. В отверстие на задней стенке вводят крюк. Его закрепляют с помощью дюбеля и самореза. Болты кронштейнов вввинчивают до упора. Поверхности держателей предварительно обрабатывают герметиком.
  5. Монтируют смеситель. Для этого предусмотрено отверстие, располагающееся между ним и корпусом. Вкладывают уплотнитель.

После завершения работ возобновляют подачу воды, проверяют качество соединений.

Монтаж раковины в ванной: как убрать старое оборудование?

Установка нового оборудования требует демонтаж старого.

Чтобы снять раковину:

  1. открутите гайку, при помощи которой закреплен смеситель, отсоедините подводку и аккуратно снимите смеситель;
  2. с нижней стороны раковины открутите гайки и от сливного выпуска отсоедините сифон;

Обратите внимание, воду из сифона необходимо слить

  1. если требуется замена сифона, его нужно отсоединить от сливной трубы;

Совет!

Чтобы запах канализации не проник в ванную комнату, отверстие трубы следует заткнуть пробкой, тряпкой или другими подручными средствами.

  1. снимите раковину с опоры (тумбы, столешницы, кронштейнов и т.д.).

Сборка раковины

Сначала нужно установить на раковину сифон и смеситель (на месте это будет произвести намного сложнее и неудобнее).

Для установки смесителя нужно:

  • Подсоединить подводные шланги необходимой длины;
  • Одеть уплотнительное кольцо;
  • Установить кран на умывальник;
  • Снизу раковины на смеситель установить резиновое кольцо и металлическую шайбу;
  • Зафиксировать кран при помощи гайки и шпильки.

Установка сифона:

  • В отверстие для слива нужно установить горловину сифона, стянув его длинным болтом с верхним патрубком, который располагается под раковиной. Не нужно забывать про установку прокладок между ними.
  • К патрубку подсоединить стакан сифона, вставив конусный уплотнитель из пластика и затянуть пластиковой гайкой, расположенной на стакане.
  • Подсоединить гофрированный патрубок к стакану сифона.

Установка смесителя

установка смесителя

Смеситель продается в разобранном виде

Поэтому необходимо обратить внимание на его комплектующие, к которым относятся:

  1. душевой шланг и лейка;
  2. основной блок;
  3. прокладки;
  4. эксцентрики и гусак;
  5. декоративные плафоны.

Инструкция по установке смесителя

Для установки используется фум-лента или подмоточная пакля, в которую добавляется паста «Унипак».

  • Эксцентрики подматываем и вкручиваем их, используя уровень, в фитинги.
  • На эксцентрики накручиваем декоративные плафоны.
  • Прикручиваем основной блок без использования дополнительного подмоточного материала.
  • Прижимные гайки, внутри которых находятся прокладки, подтягиваем с помощью ключа.

Разметка на стене мест крепления

Схема подключения раковины предполагает выполнение разметки перед тем, как установить систему крепежа. В местах крепления чаша раковины имеет крепежные отверстия. Приложив раковину к стене и совместив ее верхний край с отмеченной на стене линией, отмечают положение мест, в которых надо выполнить крепежные отверстия в стене. Удобнее эту работу выполнять вдвоем.

Линию крепления проводят, регулируя расположение раковины уровнем

При этом один человек удерживает раковину у отмеченной линии, а другой в это время снизу отмечает места, где будет осуществляться крепление. Если есть ножка или опорный шкаф, то выполнение монтажа упрощается – сантехнический прибор устанавливают на опору и размечают места крепления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
