Демонтаж старой розетки
При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:
Отключается питание на распределительном щитке.
Снимается панель розетки, отвинчивая крепежи.
При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.
Способы подключения
Комбинированный способ подключения розеток
Подключать точки питания к электрокабелю можно двумя способами:
- Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
- Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.
Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.
Монтаж в бетон или кирпич
Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:
В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.
Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.
Алгоритм действий для установки подрозетника для бетона:
Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие.
Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.Выбиваем бетон (В), чистим от пыли отверстие (С).Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).
После того, как гипсовый раствор застыл, можно начинать отделочные работы.
После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.
Как правильно установить розетку в стену?
Наружный способ используется при монтаже открытой электропроводки (поверх декоративной отделки стен). В этом случае корпус фиксируется к стене с помощью дюбелей.
Установка внутренней розетки применяется в том случае, если линия прокладывается в специальные штробы (к примеру, во время монтажа электропроводки в квартире). В этом случае сначала нужно установить подрозетник в стену, после чего переходить к подключение самой розетки.
Сейчас мы рассмотрим подробно каждый из способов.
Обращаем Ваше внимание на то, что в настоящее время используется проводка с заземляющим контуром, поэтому в данной статье будет рассмотрена технология подключения розетки с заземлением!
Зачем делать разметку
Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.
Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.
Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.
Как заменить розетку на новую
Итак, как заменить розетку самостоятельно?
В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места
А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.
Рассмотрим пошагово этапы замены электрической розетки.
Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».
Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.
Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.
О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.
Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.
Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.
Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.
И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше.
Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.
Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует.
То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.
Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.
Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.
Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.
Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.
Технология монтажа
Перед тем как устанавливать розетки, нужно подготовить весь необходимый инструмент:
- отвертки (плоская и крестовая);
- перфоратор и коронку к нему 70 мм;
- штроборез или болгарку;
- бокорез или острый нож для снятия оплетки кабеля;
- строительный уровень для установки розеток;
- рулетка и маркер;
- молоток и зубило;
- шпатель;
- тара для подготовки строительного раствора (алебастр, гипс, шпаклевка).
Шумные грязные работы по штроблению стен лучше выполнять в будние дни с 10:00 до 17:00. Так можно минимизировать возможные конфликты с соседями. Если рядом есть маленькие дети, стоит прерываться на обеденный перерыв.
Розетки устанавливают одним из способов — накладным или встроенным.
Наружный монтаж
Деревянные подрозетники для открытой проводки
Чтобы поставить розетку на деревянную стену, нужно придерживаться такой схемы работ:
При помощи кабель-канала к зоне расположения будущей точки питания подводится электрокабель
Важно обрезать его длину с некоторым запасом на установку.
К стене нужно на специальную панель прикрепить подрозетник при помощи саморезов.
Крышку-панель конструкции снимают и подключают к искомым клеммам жилы освобожденного от оплетки кабеля. Здесь стоит учитывать маркировку: «L» означает фазный провод, «N» — нулевой.
При помощи специальных ушек полимерный корпус розетки на саморез крепят к установленному подрозетнику
Чтобы он не пережимал питающий кабель, нужно выломать техническое окошко сбоку. Всю конструкцию фиксируют винтом.
Остается закрыть провода по стене крышкой от кабель-канала.
Внутренняя установка
Штробы делают только вертикально и горизонтально
Чтобы установить розетку в стену, сначала под нее нужно подготовить гнездо: проштробить стены и сформировать выемку в перегородке. Перед началом работ наносят разметку на стены, если точка питания устанавливается в новом месте. Этапы дальнейшей работы:
Каналы под кабель делают строго по намеченным линиям. Сначала формируют резы по обеим их сторонам, а затем выбивают остатки бетона молотком и зубилом.
Гнездо для стакана делают перфоратором с коронкой. Остатки монолита снова выбивают, параллельно примеряя элемент по глубине. Он не должен выступать над плоскостью стены.
По готовой штробе тянут питающий кабель и вставляют его конец в технические разъемы стакана, выводя конец 10-15 см. Этого с запасом должно хватить на подключение.
При помощи алебастрового раствора монтируют в гнездо стакан, контролируя уровень его выступа над плоскостью стены. Все зазоры вокруг стакана закрывают строительной смесью, выравнивая поверхность перегородки. Алебастр сохнет 20-30 мин. Шпаклевка и гипс дольше (до суток, зависимо от того, сколько раствора использовано).
Освобождают питающий кабель от оплетки на 10 см, а каждый открывшийся провод (красный/коричневый, синий/белый, желтый/желто-зеленый) на 1 см.
Их подводят к клеммам розетки согласно фазам. К нулю — синий или белый (зависит от производителя). К фазе — красный (коричневый). К заземлению — зеленый (желто-зеленый).
Вставляют подрозетник в стакан и фиксируют его посредством раздвижных лапок
Важно также контролировать ровность расположения элемента по уровню. Иначе точка питания будет иметь перекос.
Остаётся установить наружную панель и рамку на винт.
Размеры подрозетников и коронок
В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.
Последствия неправильно выбранного диаметра коронки:
- Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
- В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.
Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.
Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.
Сами сверлите отверстия для подрозетников?
Нанимаю специалиста
5.74%
Сам
89.86%
Зависит от объема работ
4.39%
Проголосовало: 296
Диаметр
Поперечное сечение коробок под монтаж розеток стандартизировано.
Диаметр подрозетника по внутреннему сечению:
- Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
- Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм.
Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.
Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.
Глубина
Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.
Иногда встречаются варианты, когда требуется большая глубина:
- используют дополнительный корпус без дна;
- вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
- в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
- сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
- его также фиксируют к стенкам отверстия, сбоку заводят провода.
Межосевое расстояние и другие параметры
При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.
Расстояния, которые нужно выдерживать:
- межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
- при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
- расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
- розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.
Устройство розетки
Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.
Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.
Окончание монтажа
Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.
Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.
Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

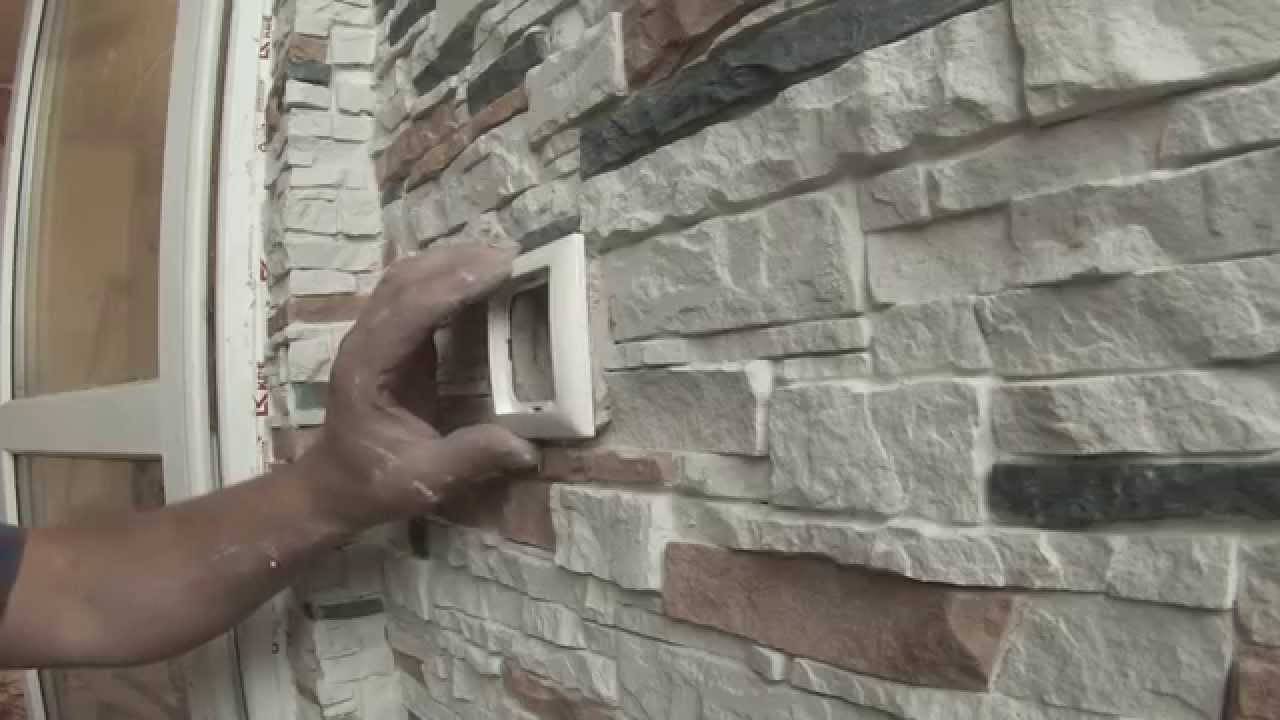

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.
Пошаговая инструкция по установке и подключению розетки в этом видео:
Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.
В чем может быть нюанс
На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.
Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.
Установка наружной розетки
Отличаются розетки для наружного монтажа тем, что они имеют определённую степень защиты от влажности и попадания воды вовнутрь. Такие розетки идут с крышкой, которая прикрывает гнездо, а электромонтаж розеток происходит точно так же, как и при установке внутри помещения.
Жила провода при заведении в клемму должна быть цела, в противном случае это может сказаться на работе.
Всегда нужно проверять провода индикатором, так как всегда есть вероятность, что автоматы могут неправильно сработать. Лучше всего отключать автомат ввода на квартиру или дом, пока проходит установка розетки.
Когда имеются маленькие дети, нужно использовать розетки с крышкой.
Следует всегда изолировать открытые провода клеммами или изолентой.
Установка розеток в деревянном доме должна проходить с полной изоляцией проводов, при помощи металлорукава.
Без имеющегося опыта лучше доверить монтаж розеток электрику, так как любые ошибки в электропроводке могут стоить очень дорого.
Установка фурнитуры
После окончания отделочных работ начинаем установку механизмов розетки. До начала работы проверяем отсутствие питания в сети. Рекомендуется перекрыть подачу тока непосредственно в распределительном щите. Для этого нужно отключить защитные автоматы.
Подключение проводов в розетку осуществляем в зависимости от вида розетки (винтовая, пружинная). Здесь рассмотрим установку розетки с пружинными клеммами.
Подготавливаем провода, для чего удаляем внешнюю защитную оболочку питающего кабеля. Зачищаем концы жил на 10 – 12 миллиметров. Направляем жилы в клеммы розеточного механизма. Желто-зеленый заземлительный провод вставляем в центральную клемму, голубой провод (ноль) отправляем в левую, белый провод (фазный) стыкуем с правой клеммой.
Работа с проводкой требует определенной квалификации, и браться за нее не специалистам не рекомендуется. Однако если имеются базовые знания по электротехнике и нужный инструмент, то при соблюдении техники безопасности вполне можно самостоятельно справиться с установкой розетки в бетонную стену.
Практические советы
Все существующие способы установки подрозетника в стену своими руками мы перечислили. Напоследок хотелось бы дать несколько полезных советов, которые позволят быстрее и правильнее монтировать стаканы в штробах.
- Если у Вас стены зашиты панелями ПВХ (к примеру, в ванной комнате), купите подрозетник под гипсокартон и осуществите монтаж аналогично технологии крепления в листах ГКЛ. Чтобы случайно не вырвать розетку из пластиковой панели при вытаскивании электрической вилки, рекомендуется за пластиком сделать усиливающий каркас из фанеры либо того же гипса.
- Осуществляйте установку изделий после штукатурки стен. Если Вы сначала установите стакан в штробу, а потом уже оштукатурите стены, возможно в дальнейшем не получиться установить розетку заподлицо. Лучше перестраховаться и не производить монтаж, пока стены неоштукатуренные. В то же время ставить подрозетник после того, как уже будут поклеены обои тоже не самое удачное решение, т.к. придется нарушать декоративную отделку стен, что может испортить интерьер комнаты. Именно поэтому золотой серединой является установка изделия сразу же после штукатурки, т.к. в крайнем случае финишная шпаклевка и обои смогут закрыть все дефекты.
- Проверяйте строительным уровнем горизонтальность разметки, особенно если Вы решите установить блок подрозетников (на 3-4 розетки). В противном случае после того, как Вы закрепите соединенные стаканы в стене, может получиться косой блок, который негативно отобразиться на интерьере комнаты (двойная розетка будет кривой). На видео инструкции по установке стаканов в кирпичную стену (в самом начале статьи) показывается очень удобная технология разметки и штробления, которая позволит сделать посадочные места под розетки и выключатели идеально ровными.
- Если у Вас возникла ситуация, когда нужно установить подрозетник в сквозном отверстии (к примеру, в квартире) либо в слишком большой дырке, просто наложите больше алебастра и по обычной методике вмажьте стакан в стене. Также можете использовать распор из деревянных брусков для предварительного крепления пластикового стаканчика. Использовать монтажную пену для крепления – вопрос спорный. С одной стороны правилами ПУЭ не запрещается использовать данный материал, но с другой стороны, пена не удовлетворит условия пожарной безопасности, поэтому лучше все таки использовать алебастр.
- При замене электропроводки в доме можно конечно оставить старые отверстия для подрозетников, если Вас устраивает высота установки встраиваемых розеток и выключателей. В противном случае Вы всегда можете замазать старые дырки и сделать новые там где это будет более востребовано.
- Если стена слишком тонкая для крепления стандартного стакана, лучше установить накладной выключатель либо розетку. Можно конечно же немного подрезать высоту подрозетника и сделать ее подходящей, но это только в крайнем случае.
Вот и все, что хотелось рассказать Вам о том, как установить подрозетники в бетонную, кирпичную, деревянную и гипсокартонную стену. Надеемся, что предоставленная информация, фото примеры и видеоуроки были для Вас полезными и понятными!
Видеоурок по креплению блока стаканов в монолите
Как выполнить установку на кафельной плитке?
Второй способ сделать блок розеток в кафеле
Подготовка и крепление подрозетников
Этот этап требует особенно подробного рассмотрения. Дело даже не в том, что процесс установки подрозетников труден или малопонятен – просто это весьма деликатная работа.
Для начала подготовьте подрозетник(и) для монтажа: удалите ненужные соединительные элементы, а также заглушки, предназначенные для проведения эклектрокабеля.
Примерьте подрозетник с протянутым кабелем в заранее подготовленное отверстие на стене. Он не должен сидеть неровно, выпирать, быть наклоненным в какую-то сторону. После примерки приступайте к подготовке отверстия в стене для крепления.
Удалите пыль со стены с помощью щетки. Затем нанесите слой специальной грунтовки. Это обеспечит надежность и долговечность установки.
После того как грунтовка высохнет, наносите шпаклевочную или штукатурную смесь на основе гипса внутрь отверстия. Вы так же успешно можете использовать и обычный алебастр. Главное, работайте быстро, т.к. гипс имеет свойство быстро высыхать.
Вставьте в только что нанесенный слой гипсовой смеси подрозетник с продетым внутрь кабелем. При монтаже ориентируйтесь на намеченные вертикальные и горизонтальные оси. Подрозетник также должен быть установлен вровень со стенкой.
Не спешите удалять попавшую внутрь подрозетника смесь: ее намного удобнее убирать, когда она засохла.
