Установка сантехники своими руками: схемы разводки и монтажа

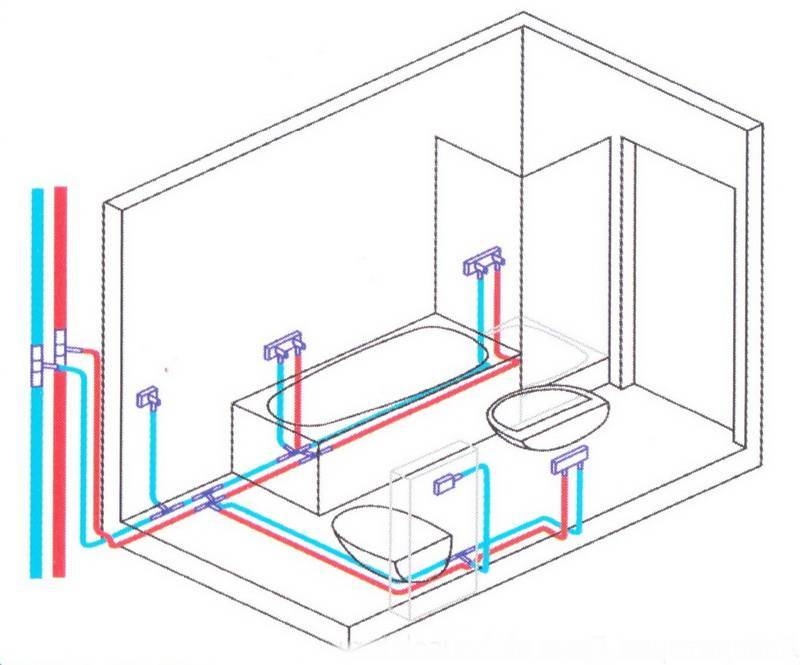

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

запорно-регулирующую арматуру;
приборы учета воды;
фильтры;
фитинги (переходники, водорозетки, уголки и муфты)
обратные и редуцирующие клапаны;
канализационный коллектор;
подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
Число соединений необходимо минимизировать.
Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Материалы

Существует множество различных материалов, они подбираются в зависимости от сложности монтажа и типа укладки.

Разводка сантехники с полипропиленовыми трубами производится с использованием специального приспособления под названием паяльник. Его можно взять напрокат в магазине, реализующем соответствующие товары, или же купить. Первый вариант более рационален при необходимости разового применения

Использование инструмента не вызывает сложностей, главное — помнить о сильном нагреве и проявлять осторожность при работе. Также стоит ознакомиться с инструкцией

В некоторых случаях может потребоваться помощник.

Монтаж сантехники требует применения ПВХ-фитингов для соединения и поворачивания труб под необходимым углом. Они выбираются в соответствии с размером последних. При покупке стоит взять несколько запасных элементов, они могут потребоваться в случае неровной припайки.

Сборка водопроводных труб

После выбора типа и материалов проводки составляется план, на котором путем точных замеров будут указаны все трубы, фитинги и сантехнические приборы. Причем каждый элемент системы (даже фитинги) следует пронумеровать. Это позволит закупить минимально необходимое количество материалов. При нарезке труб для системы их также нумеруют, чтобы в процессе сборки не перепутать детали.

При сборке труб необходимо учесть несколько рекомендаций профессионалов. Они рекомендуют устанавливать в системе фильтры. Сантехника, установка которой выполняется своими руками, в этом случае прослужит дольше.

Входная труба должна иметь больший диаметр, чем все элементы разводки. Напор воды следует проконтролировать. При необходимости его следует увеличить. Также следует учесть, что при скрытом монтаже труб запрещается делать внутри стены резьбовые соединения.

Коллекторная разводка водопровода в доме — недостатки

Прежде всего, разберемся с давлением в системе, которое правильно называется расчет требуемого напора. Я довольно подробно писал об этом Расчет поверхностного насоса: как рассчитать напор насоса.

Именно по расчету напора покупается требуемый насос для источника водоснабжения наружной части водоснабжения дома.

В этом расчете большую долю составляют потери на гидравлическое сопротивление труб. Цепочка очевидна, чем больше труб, тем больше их сопротивление потоку, чем больше сопротивление, тем больше требуется напор, чем больше напор, тем мощнее (читай дороже) требуется насос для доставки воды от источника.

Отсюда, коллекторная разводка водопровода в доме не может использоваться при выбранной гравитационной схеме водопровода. Напомню, гравитационная схема водопровода это самостоятельное растекание воды под действие гравитации из верхней точки в доме.

Кроме этого, нужно учесть, что к расчету напора нужно прибавить напоры каждого участка от коллектора до потребителя. Это незначительно, но всё-таки, увеличение требуемого напора приобретаемого насоса.

Увеличение расходов на насос, это лишь начало дополнительных расходов на коллекторную разводку водопровода в доме. Расходы увеличатся на покупку водопроводных труб, которых понадобится на порядок больше, чем в последовательной схеме.

Еще один минус, уже третий. Если проживание в доме только летнее, а зимой проживание наездами, появляется еще один серьезный минус использования коллекторов водоснабжения. Каждый раз, уезжая с зимней дачи. Вам придется сливать воду из каждого луча коллекторной разводки.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

Краны;
Унитаз;
Ванна;
Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

Старайтесь избегать пересечения труб.
Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
Не усложняйте разводку. Старайтесь сделать все максимально просто.
Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Установка умывальников разного типа

Место установки умывальника во многом зависит от типа его конструкции, размера и места расположения систем коммуникации. Прежде чем установить сантехнику в ванной, нужно ознакомиться с её размерами, учитывать общепринятые стандарты и средний рост каждого члена семьи. Самая распространённая ошибка, когда сначала укладывают трубы в стену, а потом решают, как скрыть сантехнику в ванной и пытаются подобрать умывальник или унитаз нужной конструкции.

На сегодняшний день существует несколько самых распространённых моделей умывальников, которые различаются по типу установки и конструкции. К таким моделям относят:

умывальники подвесного типа, устанавливаемые на стену через специальные отверстия в чаше или на специальные кронштейны;
умывальники с тумбой или «мойдодыр», который одновременно является частью мебельного интерьера;
умывальник устанавливаемый на специальном пьедестале, он же называется «тюльпан».

Ниже прилагаем стандартные размеры сантехники в ванной комнате, которые нужно учитывать при планировании пространства.

Стандартные размеры основных типов умывальников

Например, умывальники подвесного типа рассчитаны на канализационный выход в стене, в то время как изделия типа «тюльпан» или «мойдодыр» могут устанавливаться с канализацией, выходящей из пола. Установка должна проводиться таким образом, чтоб она давала свободный доступ ко всем основным коммуникационным узлам, давая возможность проводить ремонт сантехники в ванной или техническое обслуживание.

Основные компоненты системы

Канализация в частном доме включает следующие элементы:

оборудование – унитаз, ванна, душевая, все краны и смесители, а также посудомоечная и стиральная машины;
трубы – элементы, по которым подается и отводится вода;
соединяющие детали – фитинги, тройники, колена, гибкие шланги;
вентиляционные узлы, отводящие газы к фановому выходу;
фановая труба – выводит газы из канализации;
стояк – к нему подключаются все отводы, он обеспечивает вывод стоков из дома в утилизатор или центральную канализацию;
дополнительные элементы – сифоны, переходники, фильтры, заглушки.

Выбор труб

Рассчитать диаметр и количество труб проще, используя нормы СНиП, чем математические формулы. СНиП предполагает применение стандартных деталей с типовыми размерами.

Определяющий параметр для схемы разводки – сечение. Водовод должен иметь достаточный объем, чтобы отвести всю воду от потребителя. Чаще всего его не рассчитывают, а подбирают. Рекомендации таковы:

для обслуживания смесителей, в том числе в ванной и в стандартной душевой – 50 мм;
для унитаза – 100–110 мм, так как здесь единоразово выливается большой объем воды;
для стояка – не менее 110 мм;
для выходной магистрали – не менее 110 мм.

Уклон труб в зависимости от диаметра

По периметру трубы определяют угол наклона:

для водовода в 40–50 мм наклон составляет 3 см на 1 погонный метр;
для изделия сечением в 85–100 мм – 2 см;
для главной отводящей трубы размером до 150 мм – 0,8 см на 1 м.

В расчет общего угла наклона системы включается и расстояние до септика, выгребной ямы или входа в центральную канализацию. В большей степени это влияет на схему внешней сети.

Применение труб REHAU

Всемирно известная компания REHAU выпускает высококачественные трубы и комплектующие, с их помощью легко и просто можно смонтировать водопровод рехау в доме

Важно, что для монтажа труб нужно использовать только инструмент компании REHAU. Это специальные клещи с насадками под нужный размер и натяжка для надежной фиксации муфт

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме

Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме. Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу.

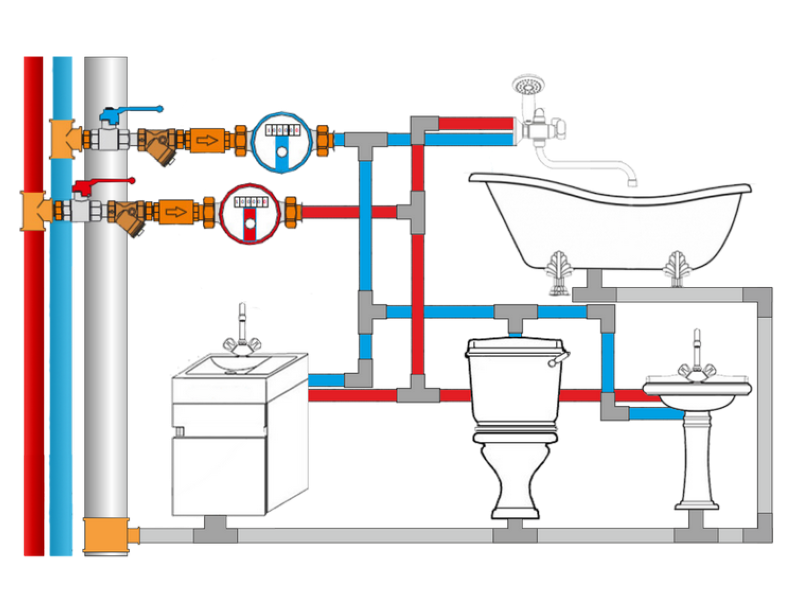

Монтаж водопровода

На случай аварийных ситуаций около общего стояка монтируется вентиль для быстрого перекрытия подачи воды.

С фильтра грубой очистки начинается разводка водоснабжения в ванной.
Вторым монтируется прибор учета потребления воды. Не будет лишним и фильтр №2 тонкой очистки.

Все эти приборы устанавливаются вблизи запорной арматуры.

Редуктор с манометром регулирует подачу давления воды на момент ее разводки по дому.

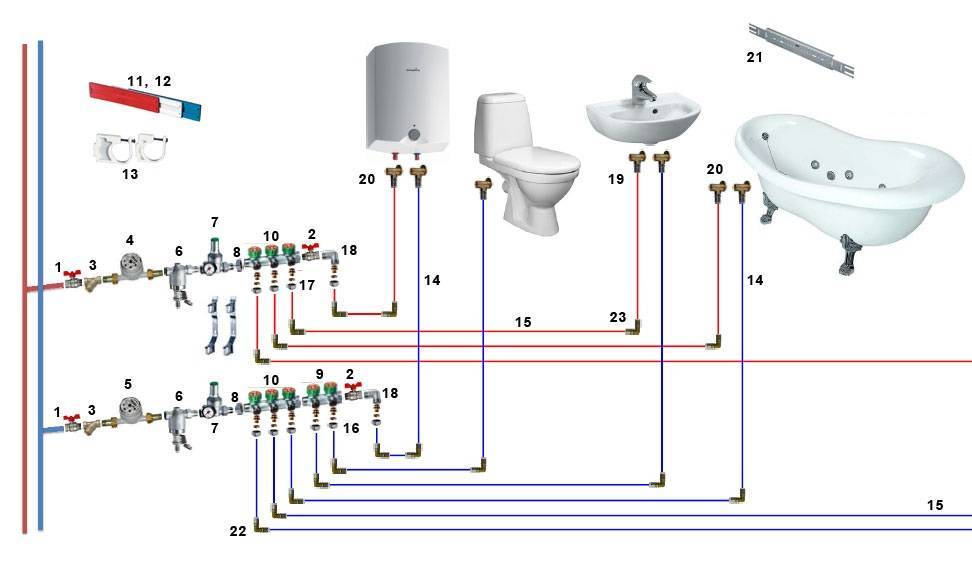

Коллектор устанавливается, если выбрана коллекторная схема разводки.
К каждому потребителю воды прокладываются трубы. Для цельности водопроводной системы в местах соединений используется гибкий шланг-подводка.

К системе отопления или к ВГВ подключается полотенцесушитель с соблюдением двух правил:

В точке перехода от главной магистрали к полотенцесушителю монтируется перемычка.
До и после змейки устанавливаются запорные краны. Они позволяют ремонтировать прибор без отключения всей водопроводной системы.

Для сборки системы используются полипропиленовые и пластиковые трубы.

Этапы работ

Разводка под сантехнику собирается снизу-вверх. Общий порядок действий следующий.

В подвале через фундамент делают выпуск – вывод трубы. Допускается сделать вывод через цоколь. Водовод должен лежать свободно – на дистанции от края отверстия в 15 см.
Вверх поднимают стояк. Если дом многоэтажный, на каждом этаже устанавливают тройник или крестовину для подключения отводов.
От стояка укладывают горизонтальные отводки, обслуживающие сантехнику.
Последними монтируют собственно унитаз, смесители и ванну.

При сборке системы не забывают включать сифоны, жироуловители, фильтры.

Монтаж стояка

Сборка стояка проста, заключается в последовательной установке элементов друг на друга. Для сооружения берут трубы с раструбом и собирают раструбом вверх. Следующий конец просто вставляют в расширение без жесткой фиксации.

В подвале или подполе монтируют вертикальный отрезок на выход основой трубы.
При переходе перекрытия первого этажа устанавливают специальный фитинг – тройник. Если потребителей больше, ставят крестовину. Если осуществляется параллельное подключение, обходятся обычным тройником.
Вставляют отрезки, чтобы получить вертикальный водовод высотой в 1 м. Здесь устанавливают ревизионный люк.
Собирают стояк, пока она не перейдет перекрытие 2 этажа или чердака.
Если второй этаж есть, здесь снова ставят тройник или крестовину.
Закрепляют трубы, особенно пластиковые, на стену с помощью хомутов на дюбелях. Водоводы к стене не прилегают – остается зазор в 15–20 см. Шаг установки хомутов – 40–50 см под раструбами.

Сборка отводов

В простейшем случае от стояка ставят одну горизонтальную трубу, на конце которой находится последний потребитель. Учитывают, что первая точка стояка – это унитаз. Он должен размещаться максимально близко к стояку.

Допустимая длина горизонтального элемента – 10 м. Если система укладывается открытым методом, можно увеличить длину до 12 м.
На каждые 8 м устанавливают ревизию для прочистки. В этом месте при заливке предусматривают обустройство ревизионного люка.
Укладывают водовод под рассчитанным углом наклона. Фиксируют к стене пластиковыми хомутами с шагом в 1 м.
Собирается трубопровод на раструбы. Раструбы должны быть направлены против течения сточных вод.
Нужно следить за тем, чтобы раструб не оказался на участке перехода через перекрытие или стену.
К основному трубопроводу подсоединяют отводы для сантехники – смесителей, унитаза, ванной. Для стыковки используют специальные фитинги.
Если канализацию укалывают под стяжку, предварительно трубы оборачивают гофрированным картоном, чтобы обеспечить возможность теплового расширения.
Отверстия при прохождении через стенки и перекрытия заделывают монтажной пеной.
Подключают сантехнику, следуя инструкции.

Вентиляция системы

Расчет на неполное заполнение связан с тем, что сточные воды содержат немало органических отходов. Эти вещества довольно активно реагируют друг с другом с выделением газов. Если канализационная сеть будет полностью заполнена жидкостью, выделившийся газ попросту ее разорвет.

Однако выпускать газы обратно в дом нельзя: они плохо пахнут, нередко ядовиты. Чтобы этого не происходило, каждый сантехнический прибор подключают к сети через сифон. А для вывода газов организуется вентиляционный узел. Обязателен он для зданий больше 2 этажей, при наличии более чем 1 санузла.

По сути это продолжение канализационного стояка. Собирается отвод из трубы того же диаметра или даже больше. Так как стоки всегда идут вниз, подъем жидкости по более широкой трубе практически невозможен.
Правильную тягу обеспечивает разница температуры и давления. Поэтому стояк начинается в отапливаемом помещении, а фановая труба выходит в неотапливаемое. Можно вывести отвод прямо в вентиляционный канал, если он есть. Если нет, фановую трубу выводят на крышу. Устанавливают ее с той стороны, где канализационные газы будут отводиться ветром.
Если прямой вывод на крышу или в канал невозможен, допускается использование колен под 45 и 35 градусов. Горизонтальные отводы монтируются с уклоном в сторону движения газа в 0,02 % на 1 м.
Если в доме есть чердак, минимальная длина фановой трубы составляет 3 м.
На крыше вывод должен возвышаться над кровлей не менее чем на 3 см.
Расстояние между ближайшим балконом или окном до вывода фана должно быть не менее 4 м.
Конец фана закрывают сеткой или колпачком, чтобы предотвратить попадание внутрь осадков и насекомых.

Что нужно сделать в первую очередь

По сути, не так уж важно, собираетесь ли вы делать разводку сантехники в ванной комнате своими руками или привлекать к этому процессу специалистов. В любом случае прежде чем начинать работы по составлению проекта, вам необходимо будет определиться с основными моментами обустройства ванной комнаты

По сути, основной задачей водопровода является доставка воды от центрального стояка к точкам разбора (раковинам, ванне, душевой кабине, бытовым приборам). Но, поскольку оснащение ванных комнат может быть очень разным, даже в стандартных серийных квартирах не всегда можно воспользоваться типовыми проектами водопровода.

Прежде чем приступать к проектированию, ответьте себе на следующие вопросы:

сколько точек разбора воды планируется в вашей ванной комнате;
где и каким образом будет установлена сантехника;
как будет проводиться монтаж труб (открытым или скрытым способом);
как будет отапливаться ванная;
каким образом будет организован доступ к счетчикам водопотребления и фильтрам.

Определившись с этими моментами, нарисуйте себе подробный план обновленной ванной комнаты. Отметьте на нем точное расположение сантехнических приборов и бытовой техники (стиральной машины, сушильной машины, водонагревателя и т. д.). И только после этого приступайте к проектированию, собственно, трубопровода.

Способ монтажа

Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.

Открытый монтаж водопроводных труб

При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:

Прокладка любых труб.
Простой монтаж, обслуживание, ремонт.
Легкая компоновка.
Отсутствие надобности штробить стены.
Незатратный демонтаж.
Постоянный контроль состояния труб.
Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.

К недостаткам открытого монтажа относят:

Неприглядный внешний вид.
Уменьшение полезной площади.

Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.

Скрытая проводка

Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:

Ограниченный выбор материала труб.
Трудоемкость подготовительных работ.
Сложность монтажа и соединения труб.
Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.

Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.

Способ прокладки трубопровода

Если услуги сантехника стоят слишком дорого, следует рассмотреть процедуру самостоятельного проведения ремонта в ванной комнате и туалете. Начать необходимо с укладки труб. Их можно установить открытым или закрытым способом.

Оба подхода будут надежными. Однако скрытые коммуникации позволят сделать интерьер гармоничнее. Трубы будут проходить в стенах. Их не будет видно. Это более эстетичный вариант монтажа. Однако обслуживать такие коммуникации будет сложнее. Если появится протечка, хозяева ее обнаружат не сразу. Ремонт труб в этом случае потребует больше сил и времени.

Открытый способ монтажа трубопроводов предоставляет хозяевам быстрый доступ ко всем элементам системы. Коммуникации устанавливают поверх стен. Их можно закрывать различными декоративными элементами, коробами. Этот способ монтажа более быстрый и простой. Для начинающих сантехников он будет предпочтительнее.

Выводы о самостоятельной установке сантехники

В настоящее время появляется все больше возможностей по установке сантехники в частном доме

Неважно, система канализации это или водопровода. Большую часть работ можно провести своими руками

Нет ничего сложного в том, чтобы подключить насосную станцию или выкопать траншею под сливную яму, но большинство работ все же требует привлечения специалистов.

Так как не каждый сможет рассчитать, какой понадобится диаметр трубы в конкретном случае, какое давление воды самое оптимальное, на какую глубину закапывать трубы и так далее.

В этой статье подробно изложено, как производится монтаж сантехники (канализации, водопровода) в частном доме, но для более точного анализа необходимо знать, что требуется в каждом конкретном случае. Только комплексный подход поможет при монтаже сантехники в частном или загородном доме.
