Автоматика для газовых котлов отопления: устройство, принцип работы, обзор производителей

Автоматика от разных производителей

Настенный газовый котел

Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).

Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.

Автоматика Арбат

Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.

Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.

Автоматика Хонивел (Honeywell)

Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.

Основные возможности:

  • теплоноситель автоматически поддерживает температуру;
  • выключение котла при перебоях в подаче газа;
  • выключение при отсутствии тяги или при обратной тяге;
  • блокировка подачи газа при потухании газовой горелки.

Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.

Основные принципы работы автоматики Евросит 630.

Розжиг запальной горелки.

  1. Проверьте, чтобы положение ручки соответствовало значку «выключено».
  2. Переведите ручку управления в положение «звёздочка».
  3. Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.

Выбор температуры.

С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки.

Модуляция мощности.

Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.

Дежурная позиция.

Переведите ручку управления с установленной температуры до «звёздочки».  Главная горелка погаснет, а запальная горелка остаётся зажжённой.

Выключение.

Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.

Читайте так же:

Автоматика для газовых котлов отопления

Автоматика для газовых котлов отопления – это и блок управления, и сопутствующие элементы, которые контролируют работоспособность котла, предупреждая утечку и возможный из-за неё взрыв. Автоматика осуществляет контроль подачи топлива и отключения, розжига пламени, за стабильностью и равномерностью давления.

Основные рабочие узлы в устройстве автоматики газового котла:

  • Датчики контроля присутствия газа и силы нагрева отопительной системы.
  • Газовые клапаны.
  • Блок управления с микропроцессором.
  • Система безопасности.

Рабочие функции системы можно менять в зависимости от выбранного устройства. Новые усовершенствованные регуляторы управляют процессом работы котла в полном объёме. Есть модели, способные корректировать силу нагрева, учитывая погодные условия. Также большинство моделей автоматики для газовых котлов оснащены блоком управления, равномерно распределяющим потоки тепла на несколько систем отопления.

Первые отопительные котлы были выпущены в 1894 году компанией «Вайлант». Основатель компании Йохан Вайлант талантливый инженер и предприимчивый бизнесмен жил в Германии, в городе Ремшайд. Официальный запуск компании – 1874 год.

Основные функции автоматики

Главное назначение автоматики в системах отопления — мгновенная реакция на изменение ситуации. Одна из основных задач автоматических приборов регулировки – прекращение подачи газа в рабочую зону. Ситуации, при которых может возникнуть необходимость отсечь подачу бытового газа, могут быть следующие:

  • плохая работа вытяжного устройства, ухудшение тяги, при которых высока вероятность попадания во внутренние помещения вредных продуктов горения;
  • резкие перепады рабочего давления в магистральном газопроводе;
  • несанкционированное затухание пламени на основной горелке.

В перечисленных ситуациях именно благодаря автоматике газового котла контролируется подача газового топлива, что обеспечивает безопасность жильцов.

Именно из соображений безопасности, в соответствии с существующими нормативами, автоматическими системами необходимо оборудовать все старые модели газо-нагревательного оборудования, штатная комплектация которых не предусматривала оснащение этими устройствами. Что же касается газовых отопительных агрегатов последних выпусков — то это котлы с автоматикой.

Для справки: в ряде случаев дешевле произвести установку нового котла, чем заниматься модернизацией старой системы отопления, оснащая котел автоматикой. Причина кроется в существенных конструктивных отличиях моделей старого образца от современных обогревательный агрегатов.

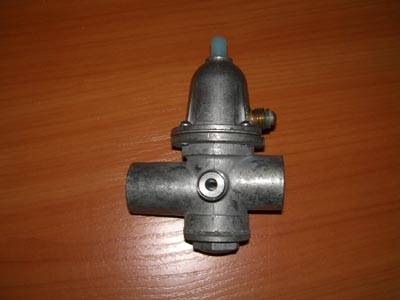

Функции и разновидности газовых клапанов

Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.

Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.

Газовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:

  • одностадийными;
  • двухстадийными;
  • трёхстадийными;
  • модулирующими.

Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.

У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.

Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.

Модулируемые клапаны – для котлов с плавным изменением мощности.

Автоматика для отопительных газовых котлов АОГВ

Автоматика для газовых котлов отопления обеспечивает стабильную и безопасную работу оборудования. Эти системы существенно упрощают использование отопительного оборудования, повышают эффективность его работы и позволяют рационально использовать энергетические ресурсы.

Автоматика для газовых котлов АОГВ

Современные модели котлов отопления снабжаются устройствами автоматического типа на производстве. Автоматика должна обеспечивать бесперебойную подачу газа к горелке, но на этом функции этих устройств не ограничиваются. Автоматические устройства перекрывают клапан подачи газа в потенциально опасных ситуациях:

  • Температура воды в резервуаре котла превышает установленный максимум.
  • Гаснет запальник.
  • Прекращается подача воды.
  • Происходит сбой в газовой системе.
  • Давление опускается ниже установленной нормы.
  • При недостаточной дымоходной тяге.

Из чего состоит автоматика для газовых котлов отопления АОГВ?

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

  • За счет напряжения, которое возникает при нагреве термопары.
  • За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

В механической системе терморегуляции на панели управления находится термометр, а регулятор температуры располагается на участке выхода теплоносителя из котла.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Автоматика для газовых котлов отопления не позволяет включить подачу газа, если сбиваются показатели эффективности работы оборудования, возникает малейшая поломка или разгерметизация труб.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

  • тяга в дымоходе недостаточна и возникает опасность угара;
  • давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
  • погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Устройство автоматики SIT

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика  газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Основные неисправности и их ремонт

Неисправности автоматики газовых котлов, которые наиболее часто встречаются на практике, составленные по отзывам пользователей и специалистов в области обслуживания и ремонта бытовых котлов.

Причины возникновения неисправности:

  1. Не зажигается факел на запальнике, засор жиклера либо газового фильтра, прочистить от грязи и продуть.
  2. Дефект газового клапана, если он на гарантии предпочтительнее поменять на новый в сервисном центре.
  3. Нет контакта кабеля с датчиком тяги, отключается кабель и прочищаются контакты.
  4. Не работает датчик тяги, при закороченных контактах и отключенном кабеле, факел не гаснет, требуется замена на новый.
  5. Термопара дает -ЭДС меньше 0,3 mV, требуется замена термопары.

Автоматизация котлов сегодня является не прихотью владельца, а требованием норм по безопасной эксплуатации таких агрегатов. Она достигается применением разнообразных средств управления и защиты: механические, гидравлические пневматические, электронные и компьютерные, которые часто сочетаются между собой в зависимости от уровня автоматики и ее стоимости.

Использование автоматических систем в работе котла повышает их безопасность и обеспечивает наиболее энергоэффективные режимы работы.

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

  • термостат;
  • датчики контроля тяги и пламени;
  • предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).


С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

Для выключения устройства его нужно перекрыть диском либо поршнем.

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

  • Одностадийные устройства имеют только два рабочих положения: включен/выключен.
  • Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
  • Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
  • Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Электронная автоматика для газовых котлов отопления и ГВС

С появлением электронных систем управления связано начало новой эпохи в производстве отопительного оборудования. Сбором информации с датчиков, её обработкой и подачей соответствующих команд на приводы устройств безопасности и регулировки занимается блок управления (контроллер) с одним или двумя микропроцессорами. В его функции входят:

  • контроль работы горелочного устройства и параметров газовоздушной смеси;
  • регулировка подачи газового топлива;
  • настройка нужного режима горения в соответствии с заданной программой;
  • контроль тяги в системе дымоудаления;
  • отключение отопительного прибора при возникновении аварийных ситуаций.

Если в выбранном вами котле установлена электронная автоматика для газовых котлов, цена его, разумеется, будет выше, чем у прибора такой же мощности, но с механической системой контроля. Кроме того, потребуется платить за электричество, ведь без него электронный блок управления работать не может. Придется потратиться также на покупку источника бесперебойного питания, который будет обеспечивать котел электричеством при неполадках в электросети. Однако эти расходы не так уж велики, зато достоинства электронного управления явно перевешивают его недостатки:

  • к одному котлу можно подключить несколько контуров и поддерживать в каждом из них разную температуру;
  • можно контролировать при помощи выносных датчиков температуру воздуха в помещении, а можно установить датчик ещё и на улице. Во втором случае режим горения и температура теплоносителя будут изменяться в зависимости от погодных условий;
  • существует электронная автоматика котла газового, которая позволяет задавать режим работы не только на одни сутки, но и на целую неделю;
  • возможна очень точная настройка желаемой температуры, что вместе с правильным выбором интенсивности горения позволяет снизить расход газа;
  • вмешательство пользователя в работу такого прибора требуется крайне редко. Однако, если вы предпочитаете контролировать его функции, находясь за пределами дома, можно обзавестиcь полезным гаджетом – модулем GSM. В этом случае, используя смартфон или планшет, вы сможете находиться на связи со своей отопительной техникой, получать информацию о её работе и самостоятельно выбирать желаемые настройки.

Как выбрать и где купить автоматику на газовый котел?

Существующая практика такова: все котлы, поступающие в продажу, оснащаются базовым набором устройств контроля и безопасности. Сюда относится, в зависимости от модели, механическая система управления или электронный блок, выполняющий все основные функции. Модуль GSM, как правило, предлагается в виде опции.

Что касается проводных и беспроводных терморегуляторов, то их набор индивидуален для каждой отопительной системы. Поэтому в комплекте поставки может быть всего одно такое устройство, но всегда есть возможность приобрести нужное количество отдельно. Заметим, что автоматика газовых котлов предлагается в качестве аксессуаров всеми крупными производителями котлов, поэтому, покупая котел, можно сразу заказать к нему необходимые опции.

С интересующими вас вопросами можно обратиться в любой салон «Мой котел» или позвонить нам по телефону. Желаем вам приятных покупок, а вашему дому – тепла и уюта! .

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

  • безопасное функционирование отопительной системы;
  • автоматическое включение-выключение оборудования;
  • удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

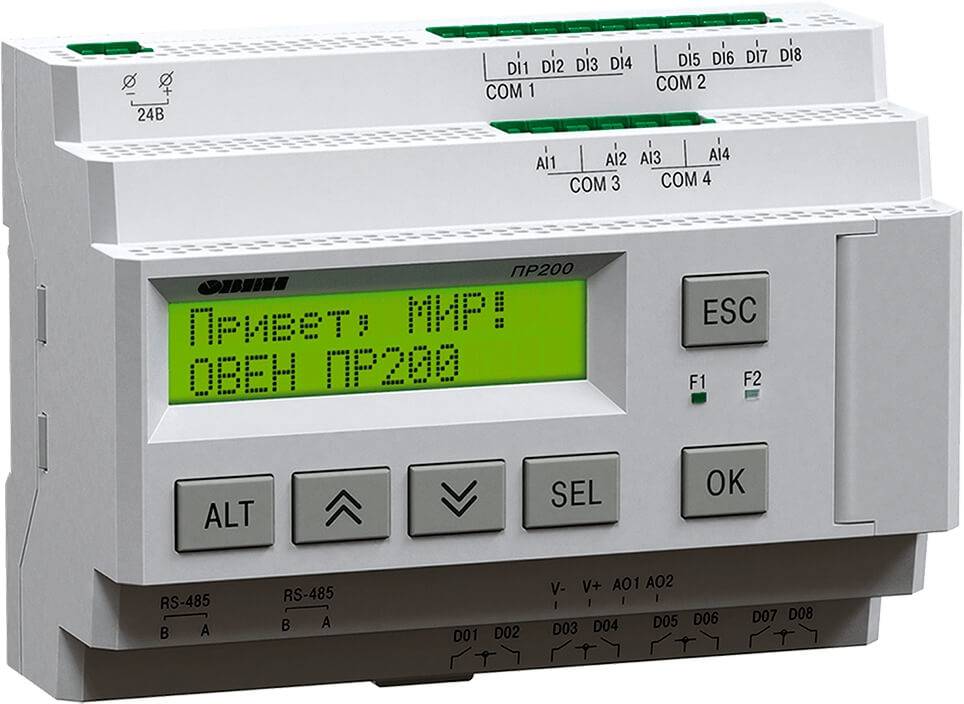

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.
