Устройство канализации в загородном доме своими руками

Монтаж внутренней канализации

Устройство канализации своими руками в частном доме рекомендуют начать с монтажа внутренней канализации и вентиляции для нее.

Когда организуется канализация своими руками в загородном доме, прокладка труб, в том числе, и стояка, может быть скрытой и открытой. В первом случае коммуникации располагаются в стенах, нишах или коробах. В обязательном порядке должны устраиваться ревизионные люки для возможности осмотра и ремонта. К стенам трубы крепятся при помощи специальных приспособлений (подвесками, хомутами и пр.). При монтаже соблюдаются упомянутые выше принципы выбора параметров элементов системы (трубопроводы 110 мм для коллектора и отвода унитаза, 50 мм – для раковин, душа и ванной, косые тройники и крестовины в местах соединений), однако специалисты рекомендуют также устанавливать коллекторы большего диаметра (100-110 мм) в местах соединения выпусков (например, раковины и ванны).

Стыковка труб, отличающихся по диаметру, осуществляется при помощи переходников. Для каждой точки слива устанавливают гидрозатворы, препятствующие проникновению в помещение неприятных запахов. На протяжении всех коммуникаций внутри дома специальные ревизионные тройники устанавливаются на каждом повороте труб.

Схема прокладки внутренней канализации

Для тех, кому важно найти максимально полный ответ на вопрос, как провести канализацию в частном доме, полезной будет информация об устройстве вентиляции. Вентиляция выполняет одновременно две функции – отводит образующиеся газы и обеспечивает приток воздуха, который заполняет зоны разреженности

Последние образуются при интенсивном сливе или подаче воды в канализацию под напором (как правило, это бывает при спуске воды в унитазе или при включении сливного насоса стиральной машины). Своевременное поступление воздуха предотвращает захват воды из сифонов (гидрозатворов), который обычно сопровождается неприятными и достаточно громкими звуками

Вентиляция выполняет одновременно две функции – отводит образующиеся газы и обеспечивает приток воздуха, который заполняет зоны разреженности. Последние образуются при интенсивном сливе или подаче воды в канализацию под напором (как правило, это бывает при спуске воды в унитазе или при включении сливного насоса стиральной машины). Своевременное поступление воздуха предотвращает захват воды из сифонов (гидрозатворов), который обычно сопровождается неприятными и достаточно громкими звуками.

Фактически фановая труба является продолжением общего вертикального стояка, который выходит на крышу

Для того, чтобы неприятные запахи не попали в дом, важно следовать следующим правилам при монтаже:

диаметр фановой трубы должен исключать вероятность перекрытия прохода наледью, образующейся в холодное время года (обычно используют трубы 110 мм),
высота верхней части трубы на крыше должна быть больше остальных труб (каминных, печных, вентиляционных и пр.),
от балконов и окон труба должна находиться на минимальном расстоянии в 4 метра,
запрещается врезка фановой трубы в общий вентканал или вывод ее на чердак.

Сколько стоит провести канализацию в частный дом, зависит от общей протяженности коммуникаций, количества точек слива и вида очистного сооружения, а надежность эксплуатации системы – от того, насколько точно будут соблюдаться требования к монтажу и выбору комплектующих.

Наша галерея работ

Наши специалисты осуществляют монтаж канализации под ключ по следующему алгоритму:

Анализ проектной документации и разработка плана и схемы проведения работ.
Укладка горизонтального стояка в доме. Подключение и сборка начинается с самой удаленной и наиболее высоко расположенной точки и движется по направлению к центральному стоку.
Обустройство резервуара для хранения или переработки отходов;
Соединение стока и резервуара единой трубой. Для ее укладки выкапывается траншея, глубиной в 3 метра, где конструкцию собирают и закапывают. Места всех соединений надежно обрабатывают.

Ознакомиться с тем, какие конкретно проекты вы можете заказать в нашей организации, и как выглядит сам процесс монтажа систем канализации и ремонтных работ по её замене, вы можете прямо на сайте. Специально для этого мы организовали галерею, где поместили подборку актуальных качественных фотографий. Отметим, что в блоке опубликованы не все виды реализуемых нами проектов – это лишь наглядный пример того, как ведутся и в каком виде сдаются работы.

Хотите подробнее узнать о том, как проходит обслуживание? Ваше вниманию мы представляем видео отзывы от наших клиентов, где они делятся своими впечатлениями о работе сантехников и общении с менеджерами.

Создаем проект канализации

Первым этапом в самостоятельном монтаже канализационной системы является планировка. От правильности подготовки проекта зависит дальнейшая эффективность работы системы отвода отходов.

Перед составлением плана будущего трубопровода и емкости для слива следует учитывать ряд важных параметров:

Тип грунта и состояние почвы.
Наличие карстовых пустот, а также глубина залегания грунтовых вод.
Особенности рельефа на участке (неровности, наклонные места).
Близость естественных и искусственных водоёмов.
Важно учесть расположение, как хозяйственных, так и жилых построек. Не стоит монтировать наружную часть канализационной системы вблизи беседок, детских игровых площадок, жилого дома на участке

При переполнении септика ил случайном прорыве трубы владельцам обеспечен неприятный запах, большое количество насекомых, переносчиков инфекционных болезней.
На предварительном этапе также рассчитывают потребление воды, которое зависит от количества членов семьи, от площади дома, количества этажей в доме.

Соблюдение санитарных правил и норм является обязанностью каждого владельца, поскольку загрязнение окружающей среды отходами часто является причиной инфекционных вспышек.

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

Особенности проектирования и возможные проблемы.
Разновидности систем и их применимость в частном случае.
Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Оценок 0

Как проще всего сделать септик?

Как можно сделать канализацию в частном доме своими руками, чтобы она работала максимально эффективно? В первую очередь нужно позаботиться о септике. Для обустройства местной канализации в частном доме следует придерживаться такой инструкции:

Рытье котлована. Выкопанная яма должна иметь размер, который немного превышает габариты резервуаров. Необходимо рассчитывать на то, что на дно септика нужно насыпать слой щебня и песка, а по бокам – обустроить глиняный замок. Если канализация для загородного дома предвидена для небольшого количества людей (1-3), тогда котлован можно выкопать вручную. В противном случае рекомендуется воспользоваться услугами экскаватора.
Обустройство основания. При устройстве канализации в частном доме дно выкопанной ямы необходимо выровнять, после чего засыпать песком и утрамбовать его. На участок, где будет произведена установка первой емкости (отстойника), нужно уложить гидроизоляцию. Для этой цели следует использовать глину или бетонный диск.
Монтаж емкостей. Канализация в частном доме своими руками должна состоять из двух отдельных резервуаров, которые формируются из бетонных колец. Чтобы сделанная система работала эффективно, все стыки в обязательном порядке герметизируют. Такая схема канализации в частном доме исключит попадание стоков в почву и грунтовые воды.
Обустройство дна емкостей. Данная схема канализации предусматривает, что дно первого резервуара должно быть герметичным. Для этого его бетонируют, а верх обрабатывают битумной мастикой и укладывают слой рубероида. Также чтобы построить эффективную канализационную систему, дно второго колодца засыпают щебнем или галькой.
Оформление перелива. Чтобы система канализации загородного дома работала правильно, установленные резервуары необходимо соединить между собой переливной трубой. Ее устанавливают на расстоянии 1,5 м от дна. На трубу также монтируют Т-образный фитинг. Он позволяет осуществить забор самой жидкости, которая отделена от органики.
Установка перекрытия. Для устройства локальной канализации для частного дома, наверх каждого резервуара монтируют плиты из железобетона.
Монтаж люков и вентиляции. Чтобы на участке не было неприятного запаха, в перекрытие резервуаров устанавливают вентиляционную трубу. Также каждый колодец закрывается люками, которые при необходимости должны открываться.

Пластиковые канализационные люки

Канализация на даче из бочек своими руками

Приведем пример реализации самодельного септика из трех пластиковых бочек, где первые две играют роль переливных отсеков, а последняя не имеет дна, поскольку используется в качестве дренажного колодца.

Простейшая схема септика из бочек

Обозначения:

А – подвод стоков;
В – пенопластовые утеплители (зимняя защита), если участок находится в теплом климате, можно не устанавливать;
С – люки (обязательно должны иметь вентиляционные отверстия);
D – слой щебня;
E – слой песка;
F – грунт;
G – песочно-цементный уплотнитель с концентрацией 5 к 1.

Преимущества такой схемы заключаются в простоте реализации и невысокой стоимости материалов. Если работать с напарником, строительство можно закончить в течение дня.

Основные недостатки:

небольшой объем не позволяет сделать эффективную очистку;
если бочки сделаны из пищевого пластика их срок эксплуатации в данных условиях около пяти лет, после чего велика вероятность потери герметичности.

Вместо бочек можно использовать еврокубы. Преимущества этой конструкции такие же, как у канализации из пластиковых бочек. А к недостаткам следует еще добавить высокую стоимость еврокуба и проблемы с очисткой из-за небольшого размера люка.

Какие трубы выбрать и как их правильно соединить

Самым долговечным материалом для канализационных сетей является полипропилен. Он не подвержен коррозии, не требует крупногабаритной техники во время монтажа и хорошо переносит особо агрессивные соединения, использующиеся для чистки труб. Чаще всего для разводки канализации в частном доме своими руками мастера используют два типа полимерных труб:

Полипропиленовые. Кроме озвученных выше характеристик, обладают хорошей термостойкостью. Разбег рабочих температур – от -45 до +100°C.
ПВХ. Более дешёвый, но не менее прочный материал. Достаточно универсален – может использоваться как для монтажа внутренних коммуникаций, так и для благоустройства дренажных систем. Основной минус – может возникнуть специфический налёт, который со временем приведёт к засорам.

А вот чугунные трубы потихоньку сдают свои позиции. В разводке канализации в частном доме их используют очень редко для монтажа стояков или уличных сетей. Несмотря на свою прочность, они достаточно тяжёлые. Да и вариант крепления стыков не подойдёт для новичков.

Как правильно соединить

Трубы из полимерных материалов предполагают соединение в виде раструба, фланцев или фитингов. В этом случае гладкую часть трубы вставляют в более широкий рукавной конец

При подборе диаметра важно учитывать вероятность некоторого расширения, особенно это актуально при соединении стиральных машин

Варианты полипропиленовых труб и соединений для канализационных систем

Металлические трубы соединяют с помощью муфт. В этом случае дополнительная герметичность достигается с помощью использования резиновой прокладки.

Этапы работ по устройству канализации своими руками

Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.

Расчёт необходимого объёма септика

Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер

Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.

Калькулятор расчёта необходимого объёма септика

Установка и оборудование резервуара для канализации

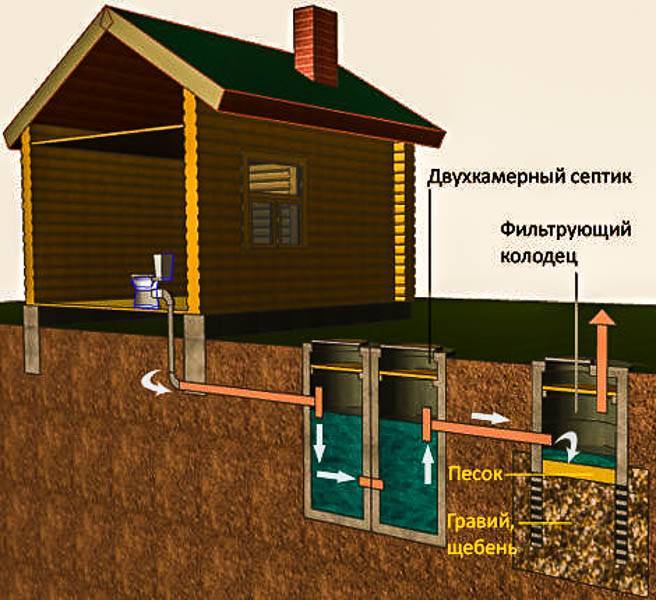

Последовательность монтажа септика и фильтрующего колодца:

Фото	Действия
	Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон.
	Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес.
	Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см.
	Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования.
	Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм.
	При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами.
	После установки ёмкость обязательно выравнивается по уровню.
	Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м.
	На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы.
	Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала.

Прокладка труб от резервуара к дому

Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!

Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.

Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
Унитаз подключается непосредственно к основному стояку без врезок!
Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.

Поэтапное устройство канализации загородного дома своими руками

Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
Засыпка канализации песком и уплотнение грунта.
Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.

Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:

Расчёт и приобретение труб для внутренней канализации;
Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.

Технология монтажа

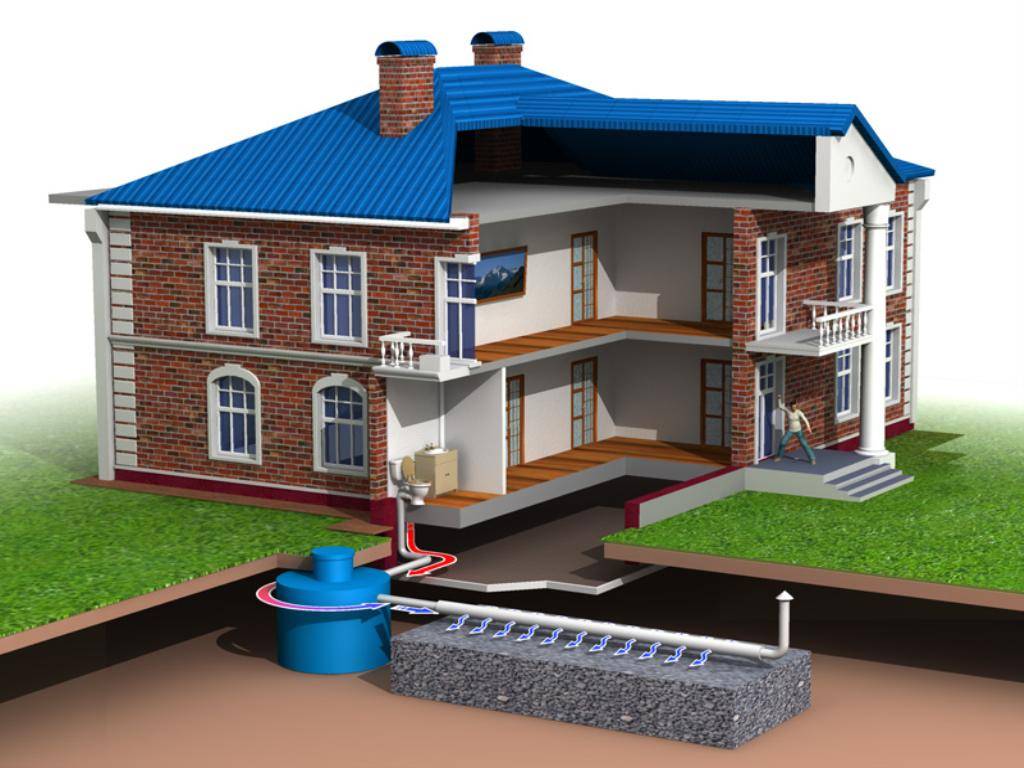

Локальную канализационную систему принято делить на две части:

внутренняя, включающая стояк с отводами к сантехническим устройствам — кухонным раковинам, умывальникам, ваннам, унитазам и т.п.;
наружная, состоящая из септика, поля фильтрации и подводящих трубопроводов, погруженных в грунт.

Разделение условно, поскольку система может функционировать только целиком. Различие между этими частями заключается только в месте работы и специфике монтажа. Рассмотрим их внимательнее:

Внутренняя канализация

Внутренняя канализация состоит из трубопроводов, отходящих от сантехнических приборов, присоединенных к стояку. Монтаж системы необходимо начинать с вертикальной части — самого стояка с фановой трубой. Она необходима для вывода канализационных газов из внутреннего пространства труб. Основную сложность представляют узлы прохода через перекрытия и, в особенности, сквозь кровлю. Потребуется обеспечить герметичность прохода, иначе дожди быстро превратят стропильную систему в груду гнилых досок.

Сборка вертикальных и горизонтальных труб никакой сложности не представляет. Они вставляются друг в друга, по необходимости подрезаются по длине. Для крепления к полу или стенам используются специальные хомуты, которые продаются в строительных магазинах.

Наружная канализация

Наружная канализация — это самая трудоемкая часть работ. Предстоит произвести значительные земляные работы — выкопать траншею от дома до точки установки коллектора, углубление под септик, подготовить заглубленную площадку под поле фильтрации. Если участок маленький, лучшим решением станет устройство дренажного колодца.

Траншею выкапывают на глубину, превышающую уровень промерзания грунта. Если это обеспечить нельзя, трубу утепляют, устанавливая на нее пенопластовую скорлупу, изолируя стекловатой или керамзитом. Рекомендуется использовать двухслойное утепление — сначала плотно укутать трубу скорлупой или подобным материалом, потом засыпать керамзитом, пенопластовой крошкой или иным влагостойким утеплителем

Важно обеспечить уклон труб:

диаметром 50 мм — 3 см на 1 м длины;
110 мм — 2 см на 1 м длины;
160 мм — 0,8 см на 1 м длины трубы.

На поворотах или разветвлениях надо установить ревизионные люки, с помощью которых будет производиться чистка и устранение заторов.

Вам также может понравиться — Уклон канализационных труб по СНиП

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

Установка биотуалета.
Система с выгребной ямой.
Применение накопительной емкости.
Система естественной очистки на основе септика.
Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

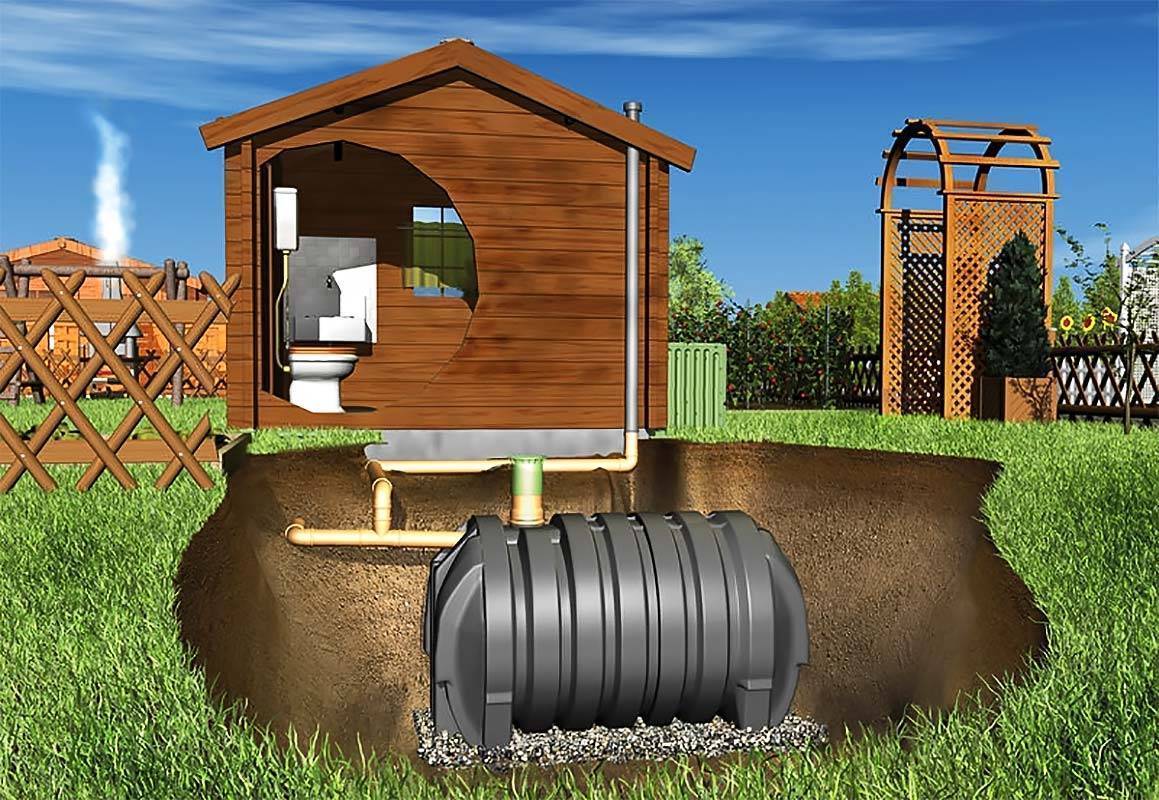

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

большое разнообразие объемов (как правило, от 2 до 100 м3);
в зависимости от исполнения, возможно наземное или подземное размещение;
допускается подключение ливневой канализации;
не загрязняет грунт.

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

учитывая ограниченный объем, следует контролировать расход воды;
вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

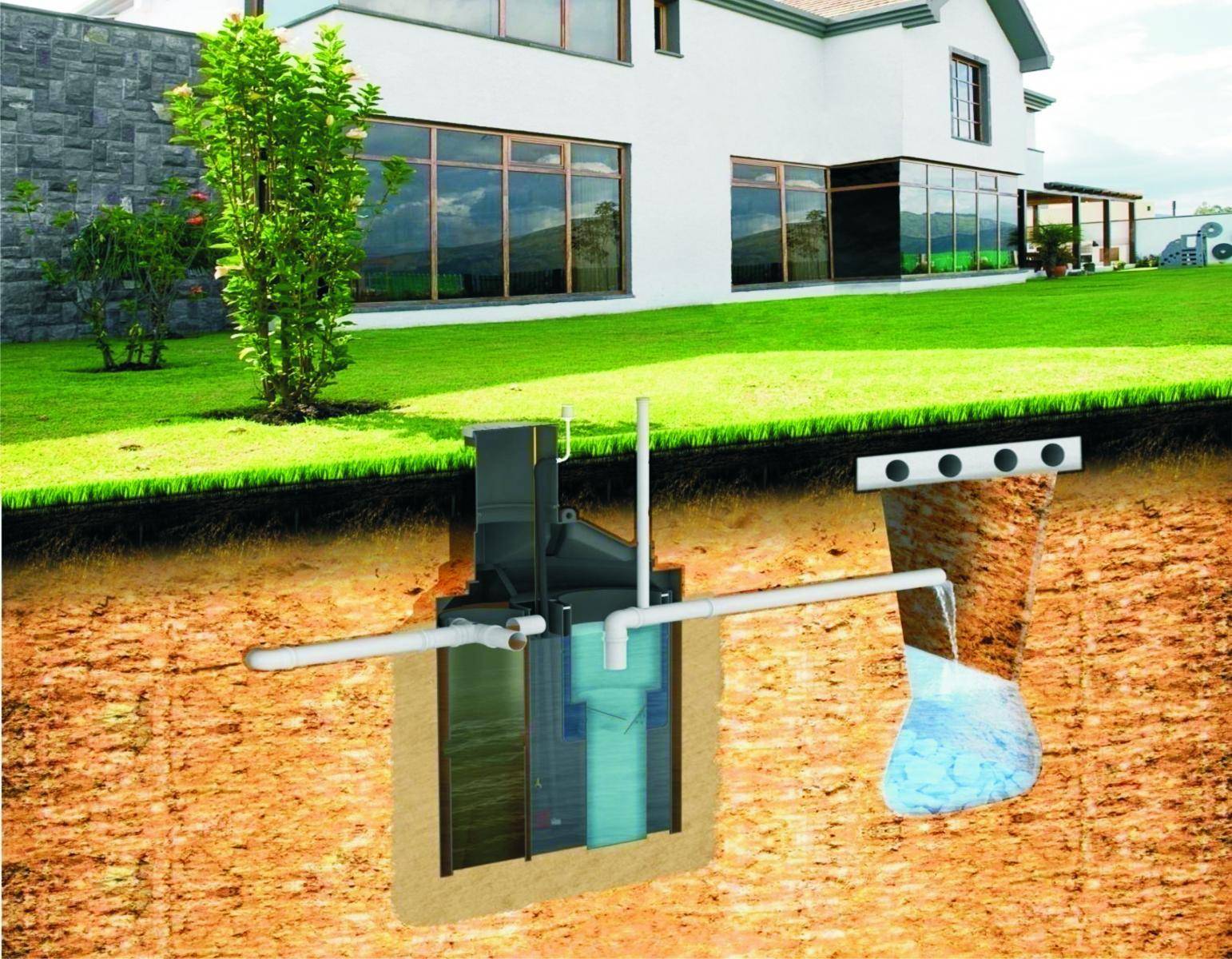

Упрощенная схема монтажа септика

Основные преимущества решения:

простая реализация и доступная себестоимость;
не требуется подключение к внешним источникам питания;
полностью отсутствует неприятный запах;
не загрязняется грунт;
большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения — частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

очистка стоков на 98%;
длительная эксплуатация с минимальным обслуживанием;
не возникает запах;
по нормам СНиП допускается близкое расположение к жилому дому;
неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.
