Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Особенности выбора узлов прохода

В большинстве случаев выбор подходящих УП доверяют профессионалам, в частности, эта задача ложится на плечи проектировщиков. Они ориентируются на несколько факторов:

  •  климатические условия региона, где расположено здание,
  •  степень загазованности окружающей среды,
  •  уровень влажности воздуха в подкровельном пространстве и в помещениях,
  •  количество пыли и т. д.

Пристальное внимание уделяется и максимальным и минимальным значениям температуры, которые фиксируются в постройке. Специалисты перед составлением проекта обращают внимание и на количество осадков, выпадающих в регионе в виде снега

Он может оказывать существенное давление на кровельные конструкции. В том числе перекрывать вентиляционные пути и УП, в случае неверного монтажа последнего. Эти данные учитываются при расчете возможных будущих нагрузок на узел прохода.

Для более объемных помещений с большим количеством людей, в процессе производства устанавливается более серьезная вентиляция и соответствующий вид прохода.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Основные требования к вентиляционной системе

Существует ряд условий, обязательных для выполнения при самостоятельном монтаже вентиляции на крыше:

Диаметр пропускного канала не должен быть меньше 15 см. Воздуховоды такого размера, изготовленные из оцинкованной стали, обладают достаточной для эффективной работы производительностью.

Отводная часть вентиляционной трубы должна обладать высокой кольцевой жесткостью. Это объясняется необходимостью противостоять значительной ветровой нагрузке, зачастую воздействующей на возвышающийся над поверхностью кровли участок конструкции.

Толщина стенок воздуховода должна быть как можно меньше, но не в ущерб прочности. Чем толще стенки, тем меньше пропускная способность вентиляционной трубы.

Важным требованием к металлическим воздуховодам является их устойчивость к коррозионным процессам. Оседающий на внутренних стенках канала конденсат, образующийся из-за испарений в жилом помещении, вызывает повышение влажности в функционирующей системе. Капли жидкости, стекающие по стенкам металлической трубы, способны привести к появлению ржавчины.

При выборе материала для вентиляционного канала необходимо руководствоваться критериями экологической безопасности. При эксплуатации системы проветривания не в окружающую среду не должны выделяться вредные вещества, это негативно отражается на самочувствии домочадцев. Также воздуховод должен быть устойчив к возгоранию для обеспечения пожарной безопасности.

Поскольку все монтажные мероприятия выполняются на высоте, имеет значение вес готовой конструкции, так как возможны проблемы при доставке на крышу массивных деталей. Кроме того, слишком тяжелый вентиляционный выход вполне способен повредить кровельное покрытие.

Повышенной  популярностью пользуются выходы, сложенные из кирпича. Потребительский спрос на оцинкованные металлические трубы снижается из-за быстрого засорения воздуховода, вызванного статическим притяжением между материалом и частицами пыли.

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

  • толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
  • допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
  • размеры прямоугольных УП неограниченны;
  • все стенки изделия должны быть покрыты антикоррозийным составом;
  • опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
  • весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

  1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
  2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
  3. Затем определяются с высотой трубы согласно СНиП.
  4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

  • возвышение трубы относительно самой верхней точки кровли и смежных построек;
  • общую протяжённость дымового канала;
  • размер оголовка;
  • проектировочную высоту.

Требования и нормы по СНиП:

  • для плоской кровли минимальная высота составляет 1 м;
  • если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
  • при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
  • когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Маркировка и элементы крепления

Разновидности УП для вентиляции

Различные элементы прохода маркируются согласно представленной ниже системе:

  • Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и конденсаторного кольца (они различаются своим диаметром).
  • Буквенными индексами УП2 с цифрами от 01 до 10-ти помечаются устройства с управляемым вручную клапаном и без кольца.
  • Обозначение УП2 с цифрами от 11 до 21 присваивается клапанным механизмам с конденсаторным кольцом.
  • Наименование УП3 присваивают элементам, оснащенным специальной площадкой под клапан.

Обозначение типа «УПЗ-21», например, расшифровывается так: клапанный узел, рассчитанный на управление от руки и имеющий кольцо для отвода конденсата..

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Особенности монтажа

Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек. Железобетонный стакан служит для компенсации угла наклона кровли — его площадка под установку УП всегда горизонтальна.

Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто.

В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

Монтаж вентиляции

Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.

Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка

Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов

На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.

Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см

Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек. Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону

То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет

Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.

Видео по теме:

В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома

При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения

Монтаж УП

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

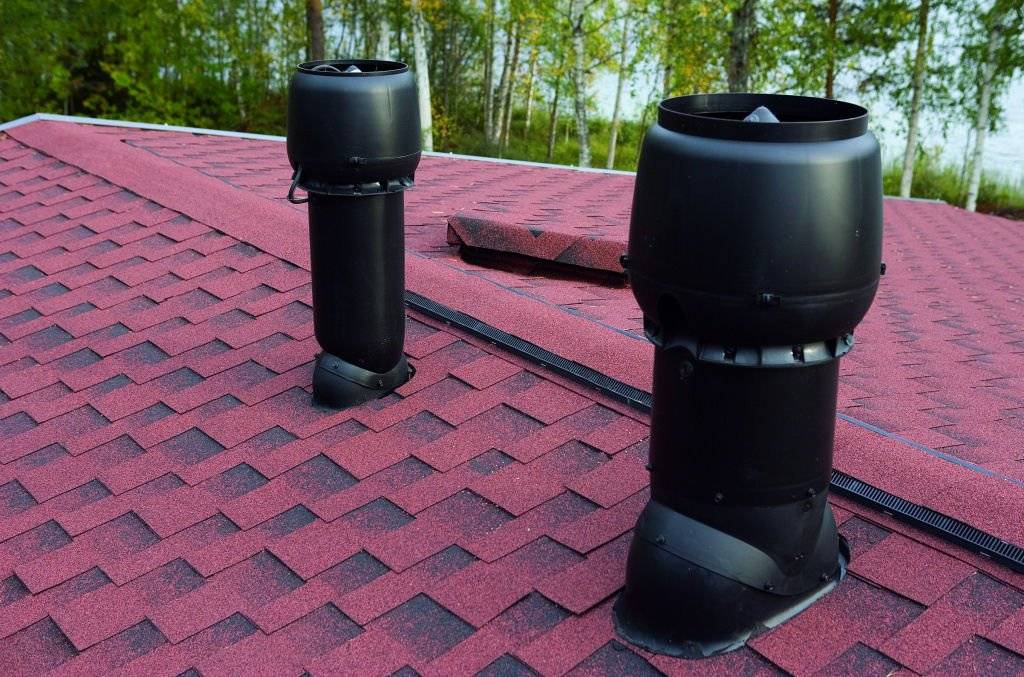

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю.
