Где ставится противопожарное УЗО
Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру (дом) рекомендуется установка УЗО с током срабатывания от 100 мА. Устройства с уставкой 300 мА целесообразны для использования на больших объектах со множеством электрощитов и длинными кабельными линиями.
Защитное устройство применяются в многоуровневых (многоступенчатых, каскадных) схемах как первая ступень дифференциальной защиты. Оно ставится в щитах учета или в этажных распределительных щитах после счетчика. При этом, с вводного автомата фазный и рабочий нулевой проводник заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, устанавливается противопожарный УЗО.
Устройство защитного отключения (УЗО)
Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.
УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.
Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.
УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.
При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.
Механизм работы обычного автоматического выключателя
Обычные автоматы имеют достаточно много разновидностей. Они помогают устранить следующие неполадки:
- Короткое замыкание. Оно появляется при падении электрического сопротивления нагрузки до минимальных параметров.
- Перегруз проводов. Современные электроприборы создают очень большие токи. В некачественной проводке сильно нагреваются токоведущие жилы. При этом наблюдается перегревание и старение изоляции, что провоцирует потерю диэлектрических свойств.
Для устранения перечисленных неисправностей в конструкции автоматов предусмотрены следующие элементы:
- Электромагнитная катушка отключения, которая отличается мгновенным действием и устраняет возникающие короткие замыкания. Также в структуру входит система гашения электрической дуги, которая появляется.
- Тепловой расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластины. Этот элемент помогает убрать перегрузы в электрических цепях.
Автомат для жилых помещений включается в однофазный провод. Он держит под контролем только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые появляются.
Отдельно нужно упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство все время сравнивает токи, которые там циркулируют, и определяет их разницу.
Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что входит в фазный провод, УЗО не отключает схему, разрешая ей работать. При появлении незначительных отклонений указанных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.
При этом устройство снимает напряжение с проводов, если появляется опасный ток утечки, который способен навредить человеку или включенным электроприборам. Для этого устройство настроено на срабатывание в момент достижения разницы токов конкретной величины.
Таким образом, удается исключить ложные срабатывания и создать возможности для полноценного функционирования защиты. Это помогает устранить токи утечек. Однако сама конструкция устройства не имеет никакой защиты от вероятного появления токов коротких замыканий или перегрузов в схеме. Потому само УЗО тоже требуется защищать от указанных факторов.
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:
- маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
- электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.
Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем
В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.
Сфера применения
Дифференциальные автоматы относятся к категории низковольтных комбинированных электрических аппаратов, удачно совмещающих внутри одного корпуса функциональные особенности защитных устройств, представленных УЗО и выключателем автоматического типа.
Благодаря таким особенностям данный вариант изделия достаточно популярен и широко используется не только в бытовой сфере, но и производственных условиях.
Сфера применения УЗО и дифференциальных автоматов:
- общественные и административные здания;
- жилые индивидуальные постройки;
- многоквартирные дома;
- производственные помещения;
- мастерские разного типа;
- промышленные предприятия.
Автоматический выключатель, дифавтомат, УЗО – в чем разница
Следует отметить, что электрические дифференциальные аппараты активно используются в защите участков электросети от повреждений, в условиях протекания сверхтоков, возникающих при коротком замыкании и перегрузке, что обусловлено способностью таких приборов осуществлять функции традиционного автоматического выключателя.
Кроме прочего, дифференциальные автоматы предотвращают возникновение пожароопасной ситуации, и эффективно защищают человека от поражения током при утечке электричества сквозь поврежденные изоляции кабеля или в условиях эксплуатации неисправных бытовых электроприборов.
Использование УЗО и дифференциальных аппаратов является оправданным и экономически целесообразным в различных электрических установках и помогает защитить людей от поражения током, а здания — от пожаров.
Чем отличается УЗО от автомата
Как говорилось выше у этих устройств разные функции, похожи они только по типу крепления и по внешнему виду.
Чем отличается УЗО от автомата
Автоматический выключатель
Основа работы автоматического выключателя — это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке по току. Без автомата электропроводку нужно было бы менять очень часто, потому что токи короткого замыкания расплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.
В составе автомата имеется электромагнитная защита от высоких токов короткого замыкания. Она представляет собой электромагнитную катушку с сердечником.
В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, что заставляет его толкать защелку спускового механизма и автомат отключается. Если возникли токи перегрузки, то нагреваясь и изгибаясь, биметаллические пластины, двигают рычаги и заставляют спусковой механизм сработать.
Автоматический выключатель АВВ
Время отключения защиты от перегрузки прямо зависит от силы тока перегрузки. В корпусе автомата имеется также дугогасительная камера, которая предназначена для гашения искры и увеличивает срок службы контактов.
Устройство защитного отключения и его работа
Отличие УЗО от автоматического выключателя состоит в том, что имеет функцию защиты от тока утечки, автомат такую защиту не имеет. УЗО в своем составе содержит дифференциальный трансформатор, который определяет разницу тока фазового и нейтрального провода при утечке тока.
Эти токи усиленные вторичной обмоткой дифференциального трансформатора поступают на поляризованное реле, связанное со спусковым механизмом, которое отключает защиту. Таким образом, устройство УЗО имеет защиту от токов утечки.
Устройства защитного отключения
Токи утечки могут возникнуть при пробое изоляции провода на корпус электробытовых приборов и касании его человеком. В этом случае этот вид защиты спасает жизнь человека. Работа УЗО основана на определении разности фазного и нулевого тока, поэтому оно имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и нуля для подключения нагрузки.
То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети — четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

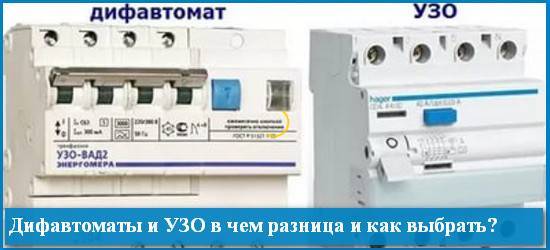

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)
Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.
Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.
Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.
Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.
Визуальное отличие
Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.
Различие по маркировке
На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.
Различие в электрической схеме
Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.
Различие в аббревиатуре
На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).
По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше
Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.
Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.
1 главное отличие УЗО от АВДТ
В чем же отличие автоматического выключателя от диф автомата? Как видно из внутреннего устройства УЗО (выключатель дифференциального тока – ВДТ) отличается от диф автомата (или автоматического выключателя дифференциального тока АВДТ), тем что АВДТ уже включает его в себя. Как на практике осуществить выбор?

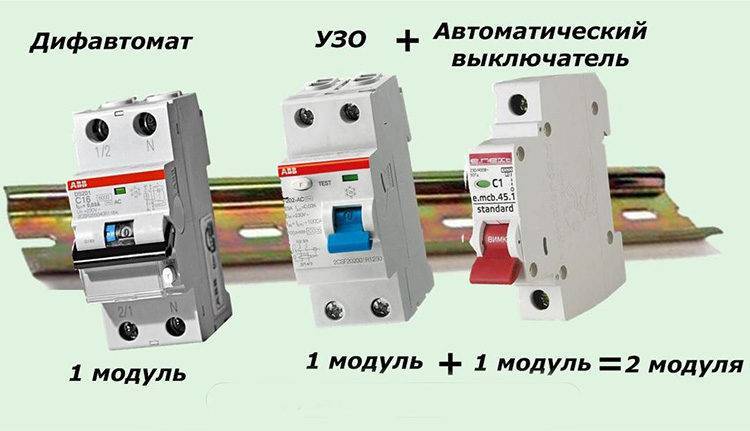

- Экономное расходование места в щитке. Для подключения УЗО совместно с автоматом, необходимо как минимум 3 посадочных места. Современные АВДТ занимают пространство двух модулей. Вывод: использование АВДТ упрощает монтаж.
- Финансовая сторона. Дифференциальные реле (УЗО) вместе с автоматом стоит дешевле. Часто встречаются для экономии варианты, когда на одно УЗО приходится несколько автоматов. Также в случае выхода из строя их дешевле заменить.
- Простота соединений. АВДТ проще подключить и монтаж щитка в итоге получается наглядней.

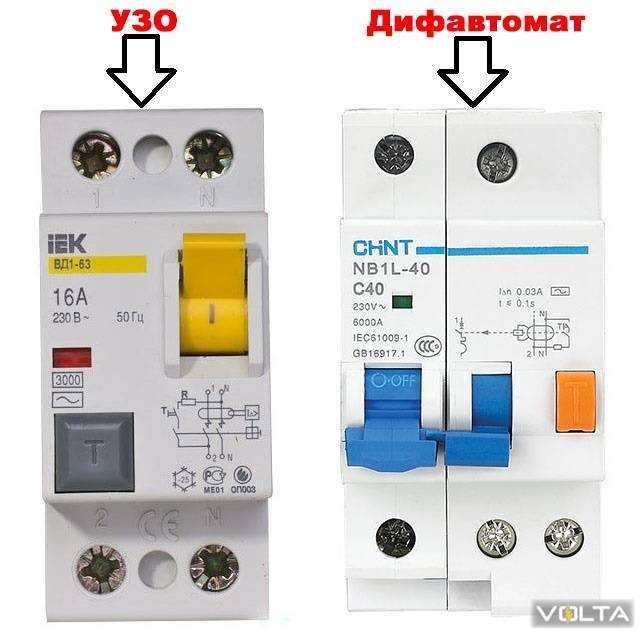

Пример №1. Как отличить УЗО от диф автомата по внешнему виду?
На рисунке представлены УЗО и диф автомат. Как их отличить? Если приглядеться к схеме, то можно заметить, что на устройстве справа есть два элемента, помеченные I> и t. Это и есть токовая защита и защита от перегрузки. Часто же схема не такая информативная. Тогда диф автомат отличают по классу и току срабатыванию автомата (отмечено красным на рисунке). Всего бывает несколько классов автоматов – от A до D (зависит от быстродействия). Ряд значения тока – стандартный.
В этом видео рассматриваются нюансы, выбора устройств диф защиты.
Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.
Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.
Маркировка УЗО и дифавтоматов
Маркировка защитных устройств позволяет отличить УЗО от дифавтомата визуально, по их внешнему виду. На первый взгляд оба прибора очень похожи и не имеют существенных различий. У каждого из них имеется кнопка ТЕСТ, рычажок переключения, одинаковая форма корпуса с нанесенными обозначениями.
Однако, если рассмотреть внимательно сами схемы, цифровые и буквенные обозначения, можно обнаружить существенную разницу в маркировке. Проще всего обнаружить отличие УЗО от дифавтомата можно по расположению рычажка и тестовой кнопки. У дифференциального автомата кнопка ТЕСТ расположена справа, а переключатель – слева. В устройствах защитного отключения данные элементы расположены наоборот.
Характерным признаком считается маркировка, нанесенная на лицевую часть корпуса. Для обозначения номинального тока УЗО используются только цифры. Если перед цифрами стоят латинские символы B, C, D, следовательно, это уже дифференциальный автомат. Например, маркировка УЗО 16А означает значение максимального номинального тока в цепи, который не должен превышать этот показатель. У дифференциальных автоматов к этой цифре добавляется буквенный символ, поэтому маркировка выглядит как С16. Цифра также соответствует номинальному току, а буква – техническим характеристикам встроенных расцепителей.
Каждое устройство имеет свое обозначение на схеме УЗО и дифавтомат соответственно. Подобные схемы наносятся на корпус прибора. Визуально они похожи, но вовсе не идентичны между собой. Например, на маркировке УЗО изображен овал, являющийся символом дифференциального трансформатора – основного элемента устройства, определяющего ток утечки.
На схеме дифавтомата наносятся символы, обозначающие расцепители – биметаллическую пластину и электромагнитный соленоид, обеспечивающие срабатывание при коротких замыканиях и перегрузках. С помощью этой маркировки становится понятно, как отличить УЗО от дифавтомата, не прибегая к помощи специалистов. Символы расцепителей отсутствуют на корпусе устройства защитного отключения.
Для облегчения идентификации устройств многие производители наносят на корпус их сокращенные названия в виде аббревиатуры. Эти символы располагаются на боковой стороне и позволяют сразу же определить в чем разница между дифавтоматом и УЗО. Как правило, устройство защитного отключения маркируется буквами ВД, что означает «выключатель дифференциальный». Для дифавтомата существует обозначение АВДТ, которое расшифровывается, как автоматический выключатель дифференциального тока. Все эти признаки позволяют безошибочно определить принадлежность того или иного прибора, использовать его по прямому назначению.
Чем УЗО отличается от автомата
Автомат или дифференциальный автомат: как отличить и что выбрать
УЗО или дифференциальный автомат: что выбрать и как отличить
Установка и схема подключения УЗО и автоматов
Какой автомат поставить на 15 кВт
Почему выбивает автомат в щитке
Устройство защищенного отключения: тонкости выбора
В первую очередь при выборе УЗО важно учитывать практически все характеристики, а именно:
- напряженность;
- количество полюсов;
- номинальный ток;
- тип дифференциального тока.
Даже при тщательном выборе этих тонкостей, могут сложиться ошибочные нюансы.
Многими неопытными монтажниками часто совершаются даже критические ошибки при выборе. На самом деле приборов, которые работали бы идеально не существует и любое УЗО будет иметь утечку, пусть она может быть минимальной и довольно далекой от нормы, тем не менее, оставлять это свойство без внимания неразумно.
Исходя из этого замечания нужно следить за тем, чтобы сумма показателей утечки не превышала 1/3 часть номинального тока. Отсюда следует вывод— учет утечки тока естественного характера с УЗО обязателен.
Особенности дифавтомата
Дифавтомат (сокращение от понятия «дифференциальный автомат») – автоматический прибор, который служит для защиты энергоносителей и электроприборов от сети при коротком замыкании или перегрузке.
В этом приборе установлен дифференциальный трансформатор (специальный датчик), осуществляющий поиск возможных утечек в электропроводке – на выходе размещена катушка, которая выполняет сброс напряжения, в результате чего происходит принудительное размыкание всех контактов устройства. Такое отключение дифавтомата возможно только благодаря воздействию встроенного в аппарат защитного механизма, который срабатывает мгновенно при появлении в электросети сверхтоков.
Чем отличается УЗО от дифференциального автомата?
Самая распространенная, до недавнего времени, схема защиты электрических сетей была установка автоматических выключателей. Правила работы, которых основываются на отключении подачи электроэнергии при появлении короткого замыкания или при перегрузках, т.е. при превышении номинального тока. Работа данного автомата основана на двойном типе защиты, за основу приняты два типа разъединителей:
- Электромагнитный;
- Тепловой.
Электромагнитный разъединитель, разрывает цепь подачи электроэнергии потребителю
при появлении короткого замыкания. Основное действие происходит из-за мгновенного увеличения силы тока, которое приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.
Тепловой разъединитель начинает работать при появлении перегрузки в сети. Основная деталь теплового разъединителя – биметаллическая пластина. При прохождении большого тока пластина нагревается, изгибается и разъединяет контакты. Для общего развития читайте: как выбрать дифавтомат.
Главным средством защиты человека от удара электрическим током является УЗО.
В быту часто возникают ситуации использования таких приборов как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление – отсутствует как класс, в этом случае на помощь к нам приходит УЗО.
Главное отличие УЗО от автоматического выключателя в том, что в конструкцию УЗО добавлен трансформатор тока, который выявляет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом. Так же при появлении незначительного тока утечки начинается нагрев изоляции в месте повреждения, что может спровоцировать возгорание. Для этого и устанавливается УЗО, для защиты от поражения электрическим током и от повреждения проводки. УЗО не отключает приборы и оборудование от сети при перегрузках и коротком замыкании и устанавливается в паре с автоматическим выключателем. Т. е. если сказать обычным языком, УЗО является только индикатором повреждения изоляции электропроводки. Допустим, Вы включили в сеть все электроприборы, находящиеся в Вашем доме (электроплита, фен, микроволновая печь, пылесос и т.д.) УЗО не сработает и не выключит сеть при перегрузке.
Для обеспечения комплексной защиты от короткого замыкания, перегрузок и нарушения изоляции устанавливается дифференциальный автомат. Узо или дифференциальный автомат,что выбрать? Так вы сможете понять основные отличия. Прочитайте и о том, как выбрать УЗО.
Другие различия
Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.
Стоимость
Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.
Размеры и ремонтопригодность
Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.
Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.
Подключение
Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.
Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.
Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.
Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.
Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
