Вакуумный клапан для канализации: принцип действия + установка фанового клапана

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

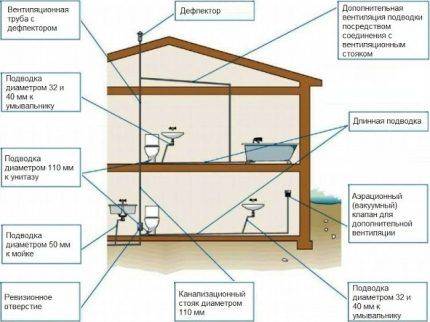

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

• используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
• нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

• отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
• стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
• нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

• опасность выхода из строя при большой нагрузке на канализационную систему;
• стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

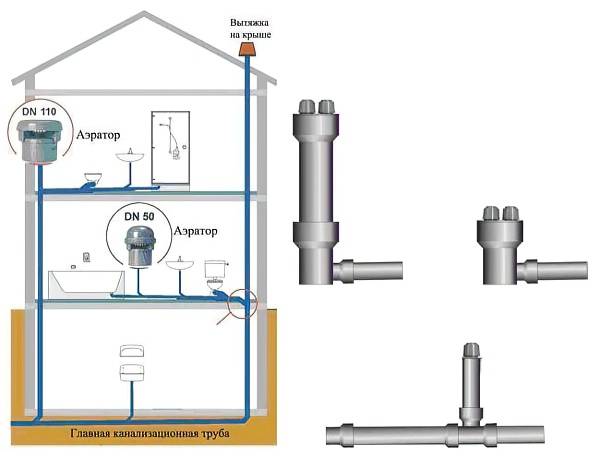

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

• клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
• монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
• вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

• корпус из пластика, имеющий боковое отверстие;
• шток, который при необходимости способен открыть боковое отверстие;
• чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
• штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Основные этапы монтажа

Если монтаж устройства выполняется в многоэтажном доме, обязательно необходимо поставить соседей в известность, ведь на время перекрытия стояка пропадёт вода в трубах.

К основным этапам монтажа аэратора относят:

1. Вначале нужно произвести демонтаж участка канализации, на который будет устанавливаться аэратор.
2. Клапан с уплотнительным кольцом стыкуется с тройником или другим переходником (монтаж может проходить и без них — сразу на трубу). Стрелка на клапане нанесена для удобства и должна указывать на направление движения среды в системе. От клапана до подвода трубы к сантехприбору должно быть минимум 30 см, а дистанция до ближайшего сифона должна составлять не меньше 20 см.
3. На последнем этапе монтируем клапан на канализационную трубу.

Клапан на канализацию – нужное и полезное устройство, стабилизирующее работу системы и предотвращающее аварийные ситуации. Установка его возможна в любом типе помещения, следует только правильно подобрать тип конструкции.

Разновидности клапанов по способу действия, варианту расположения и монтажа

По способу действия все воздушные клапаны разделяются на три основных типа:

1. Кинетический. Такой тип клапана ещё называют антивакуумным. Он может осуществлять работу только при низких показателях давления в канализационной системе. Клапан канализационный кинетический воздушный выводит лишний воздух при чрезмерном заполнении системы водой или воздухом.
2. Автоматический. Основная функция этого клапана — отвод излишков воздуха, находящегося под давлением в канализационной конструкции. Такое приспособление не отличается высокой мощностью, но на небольшой частный дом его вполне достаточно.
3. Комбинированный. Из названия становится ясно, что эта модель совмещает в себе предыдущие два принципа действия.

Кроме этого, в зависимости от расположения (горизонтально или вертикально) и размеров сечения прибора, все воздушные канализационные клапаны подразделяют на:

• шаровый;
• межфланцевый;
• приёмный;
• обратный.

Шаровый. Вентиляционный клапан для канализации такого типа устанавливается на горизонтальные участки труб. Монтаж производится на трубы небольшого диаметра. Роль затвора в таком клапане выполняет шаровая деталь.

Некоторые типы клапанов устанавливают только на горизонтальные участки трубопроводов

Межфланцевый. Компактный прибор, который можно смонтировать в горизонтальном и вертикальном положении. Такие устройства подразделяют на проходные и угловые. Проходные межфланцевые устройства пропускают через себя среду, не меняя направления её тока, а угловые перенаправляют поток жидкости на 90°. Кроме этого, по конструктивным особенностям их делят на пружинные дисковые (от 1,5 до 20 см) и двустворчатые (от 5 до 70 см).

Приёмный. Диаметр такого устройства — 200 мм. Оно оснащено фильтром, который собирает на себе твёрдые частицы, защищая систему от засора. Установка такого вида клапана производится перед насосным аппаратом в горизонтальных конструкциях.

Обратный. Запорный элемент в таком устройстве представлен золотником, который закрывается в том случае, если давление в системе понижается. Такие клапаны могут быть довольно больших диаметров. Обратные канализационные клапаны подразделяют на два вида:

• простые;
• безударные.

Простые отличаются сечением до 400 мм и имеют существенный недостаток: при функционировании простого обратного клапана затвор довольно сильно бьётся о седло. Это приводит к поломкам таких устройств и возникновению гидравлических ударов в системе.

Безударные модели оснащаются специальным элементом — демпфером. Демпфер гасит слишком сильные удары, что позволяет применять его без опасений в любых конструкциях. Установка обратного клапана на канализацию рекомендуется, если в системе большое давление.

Ориентируясь на расхождения при установке, можно выделить такие варианты клапанов:

• резьбовые;
• фланцевые;
• муфтовые.

Устройства различаются по виду соединения с трубами, самым простым является муфтовый тип

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
3. Мембрана. Изготавливается из резины.
4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

Слева — клапан открыт, справа — клапан закрыт.

Работает приспособление так:

1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места

Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С

В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

1. Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции?
2. Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;

Любое негерметичное соединение станет источником запахов.

• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Фановый отвод обеспечивает аэрацию септика.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Механизм вкратце таков:

1. После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
2. Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
3. По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
4. Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Система административных взысканий не сулит нарушителю ничего хорошего.

Как видите, овчинка не стоит выделки.

Общие правила установки клапана вентилятора

Перед установкой в ​​первую очередь нужно проверить арматуру на герметичность. Самый простой способ сделать это – залить его водой со стороны, с которой воздух не должен попадать в корпус, и проверить эту часть на герметичность.

Вентилятор разрешается устанавливать только в вертикальном положении. При горизонтальной или наклонной установке производитель не гарантирует правильную работу. Т-образные фитинги и колена можно использовать для достижения желаемого положения при установке клапана, что позволит установить его вертикально.

Хотя устройство не требует регулярного обслуживания, оно должно быть доступно для очистки в случае необходимости.Для правильного позиционирования клапана выберите вертикально направленную трубу или установите ее на горизонтальном участке с помощью различных переходников. Также существуют модели с соединениями, предназначенные для установки в горизонтальные трубы

При установке необходимо обеспечить беспрепятственный приток воздуха к аэратору, так как вода при сливе способна уносить с собой воздух, объем которого в 25 раз превышает количество самой сбрасываемой жидкости.

особенно важно учитывать эту особенность при установке скрытого аэратора для канализационной системы.Подсоедините клапан вентилятора, вынув его из точки слива в горизонтальном направлении или подняв над стояком. Для разных вариантов подключения используются тройники, повороты, переходники, переходные вставки. Устанавливается выше уровня подключения самой крайней точки слива (в точке, наиболее удаленной от стояка)

Чтобы исключить возможность попадания брызг и грязи на уплотнительную мембрану – основной рабочий элемент – аэратор устанавливается выше 300 мм от стыка с стояком.При установке воздушного клапана соблюдают некоторые правила. Полностью заменить вентиляторный стояк может только в случае небольшого расхода воды

Устанавливается выше уровня подключения самой крайней точки слива (в точке, наиболее удаленной от стояка). Чтобы исключить возможность попадания брызг и грязи на уплотнительную мембрану – основной рабочий элемент – аэратор устанавливается выше 300 мм от стыка с стояком.При установке воздушного клапана соблюдают некоторые правила. Полностью заменить вентиляторный стояк может только в случае небольшого расхода воды

Устройство монтируется в местах, доступных для забора воздуха. Это может быть чердак, технический этаж или санузел на последнем этаже дома. Все помещения должны быть вентилируемыми или оборудованы вытяжками.

Диапазон рабочих температур различных моделей устройств может варьироваться от –50 ° C до + 95 ° C. При установке аэратора в неотапливаемой части дома стояк (труба) канализации утепляют. Корпус клапана не следует защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может выполнять роль утеплителя.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

• конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
• место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
• диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
• цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Клапан состоит из:

• корпуса;
• внутреннего отверстия для прохождения воздуха;
• штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
• мембраны;
• защитной крышки.

Схематично работа клапана выглядит таким образом:

Схема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.
