Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Особенности гаражной вентиляции

Прежде чем заняться обустройством вентиляционной системы в железном гараже, придется ознакомиться с особенностями гаражной вентиляции.

Гаражом называют закрытое помещение, предназначенное для длительного хранения транспортных средств. Это сооружение нуждается в качественной вентиляции, которая бы своевременно очищала воздух от влаги, а также удаляла опасные испарения с выхлопными газами.

• Произвольная. Ее основной функцией является обеспечение притока свежего воздуха внутрь помещения. Он может проникать через дверные зазоры или щели в воротах. Также при организации произвольной системы для поступления воздушных масс в стенах делают небольшие отверстия.
• Механическая. Считается наилучшим типом вентиляции, так как в этом случае за циркуляцию воздуха отвечают специальные вентиляторы. Автомобилисты рекомендуют устанавливать механическую систему, если надо вентилировать большое помещение.
• Аэрационная. С ее помощью человек сможет самостоятельно контролировать количество поступающих воздушных масс. Для этого в помещении устанавливают диффузоры с воздухозаборными решетками и вытяжками. Аэрационные системы считают идеальным выбором для небольших гаражей.
• Комбинированная. Распространенная разновидность вентилирования, подходящая для помещений любой площади. При использовании комбинированных систем устанавливают 1-2 вентилятора для удаления воздуха. Воздушнее массы поступают внутрь естественным путем.

Вентиляция естественным путем

Обеспечить такую вентиляцию достаточно несложно. Необходимо создать тягу, проходящую через весь гараж. Для этого на противоположных стенах делаются отверстия на разной высоте. Параметры воздуха внутри отличаются от таких же показателей на улице, поэтому создается постоянный поток от одного отверстия к другому.

Естественная вентиляция гаража

Данная инструкция поможет вам правильно оборудовать данный вид вентиляции в гараже.

1. Отверстие, через которое воздух должен поступать внутрь гаража, необходимо разместить, отступив 20 сантиметров от поверхности пола.
2. Вытяжное окошко располагают в самой крыше помещения или непосредственно под ней.
3. Надо постараться расположить отверстия так, чтобы циркулирующий воздух проходил под днищем машины.
4. Для улучшения тяги к вытяжному отверстию подсоединяют трубы и выводят их над гаражом. Расстояние до крыши определяется в соответствии с размерами гаража. Чем больше его площадь, тем выше должна быть труба.
5. Для усиления вентиляции желательно устанавливать две трубы.
6. Трубы надо теплоизолировать, чтобы не образовывался конденсат, особенно зимой.
7. Регулярно проверять качество и эффективность вентиляции.

Если у вас гараж предназначен не только для стоянки автомобиля, но и для ремонта, то необходимо предусмотреть дополнительную вентиляцию. Можно порекомендовать следующие способы:

• Открывать окна и двери, когда вы занимаетесь ремонтом машины.
• Для усиления вентиляции использовать вентиляторы.
• Вывести через шланг выхлопную трубу на улицу.

При наличии в этом помещении подвальной части необходимо, чтобы вентиляция подвала гаража также была обеспечена. Достичь этого можно с помощью труб, одну располагают в полуметре от пола, а вторую выводят на крышу.

Вентиляцию подвала необходимо предусмотреть в тот момент, когда вы только приступаете к строительству гаража. Если вы приобрели готовый, и он оказался без системы воздухообмена, то можно выполнить эти мероприятия и потом. Некоторые считают, что достаточно приоткрыть крышку погреба и оставить так, но такой способ не обеспечит хорошую вентиляцию. А этого нельзя допустить, если вы здесь предполагаете хранить овощи.

Даже при оборудованной вентиляции надо следить, чтобы влажность была на нужном уровне, иначе излишки влаги будут проникать и в гараж, чем вызовут процессы коррозии железных частей машины.

Естественная вентиляция – самый дешевый и легкий способ обеспечить воздухообмен, но он имеет свои недостатки:

• Проблемы могут возникнуть зимой. На трубах при образовании конденсата образуется наледь, которая уменьшает просвет трубы и вентиляция нарушается.
• При наличии отопления в гараже такая вентиляция может стать недостаточной.

Все эти недостатки легко устранить или постараться их избежать.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Комбинированная схема

Здесь устанавливается вытяжное устройство

Комбинированная вентиляция представляет собой (если так можно выразиться) расширенный вариант предыдущей схемы, а её применение позволяет избавиться от всех описанных ранее недостатков. По эффективности она, конечно же, уступает чисто механической (вытяжной) схеме, считающейся самым затратным вариантом. И, тем не менее, её выбор можно рассматривать в качестве компромиссного решения, устраивающего всех желающих иметь надёжную и не слишком дорогую вентиляцию.

Отличительной особенностью этой схемы является использование в ней приточного канала, построенного по принципу естественной вентиляции совместно с вытяжным устройством механического типа. Для её обустройства вам необходимо будет приобрести не очень дорогой вентилятор соответствующей мощности, а также специальные коммутационные устройства, обеспечивающие его подключение к гаражной электросети.

Специалисты считают, что при обустройстве вентиляции в стандартном гаражном строении среднего размера в вытяжном канале могут использоваться электрические вентиляторы мощностью порядка 100–150 Ватт. Их производительности вполне достаточно для того, чтобы обеспечить необходимую эффективность работы всей системы. Единственный активный узел комбинированной системы монтируется, как правило, на утепленном участке воздуховода (поблизости от стены или непосредственно на ней).

Что касается недостатков рассматриваемой нами системы вентиляции, то при их оценке лучше всего исходить из следующих соображений:

• Во избежание переохлаждения гаража в зимний период рекомендуется использовать в приточном канале систему задвижек, регулирующих объёмы поступающего воздуха.
• Зависимость функционирования системы от электросети, а также необходимость периодического обслуживания оборудования следует считать платой за возросшую эффективность воздухообмена.
• Для исключения необходимости постоянного контроля работы устройства вы можете слегка усовершенствовать его электрическую схему. Сделать это можно введением в схему питания вентилятора специального термостата, обеспечивающего работу устройства в автоматическом режиме.

Технология организации естественной вентиляции

Итак, рассмотрим, как правильно сделать вентиляцию в гараже.

С этим видом вентиляции всё достаточно просто: на этапе строительства проектируются отверстия в стенах – в одни воздух будет входить, через другие выходить.

Процесс регулируется разницей температуры и давления.

Забор воздуха с улицы происходит на высоте 10-15 см. от пола, воздух проходит по небольшой трубе, которая располагается на высоте 40 см. от земли.

В идеале, расположение приточного входа должно быть там, где чаще и сильнее дует ветер. Но часто это бывает проблематично, и эффективность циркуляции снижается.

Для бурения готовых кирпичных стен применяют перфоратор.

Отток, напротив, делается как можно выше (около 10 см. от потолка или в потолке) и в противоположном углу гаража. Выход выводится на крышу, высота трубы 50 см.

Пустоты между трубами и стенами заполняются герметиком, пригодным для использования с разнородными материалами.

На вход ставится сетка от грызунов и насекомых, на выход – крышка-гриб, чтобы защитить от осадков.

Зимой неутеплённые трубы обмерзают и забиваются инеем. Качественное утепление, наличие задвижек и чистка сделают вентиляцию работоспособной, но добавят работы владельцу.

Минус системы в том, что она подвержена капризам погоды. В жару система перестаёт работать, пока уличная температура не станет ниже, чем в гараже.

Какая бывает?

Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.

Естественная

Самый дешевый и распространенный вариант, при котором разница между температурами внутри и снаружи помещения обеспечивает идеальный воздухообмен через 2 вентиляционных отверстия. Изготавливается из канализационных труб и доступна для устройства даже новичку.

Через вытяжное наполненный вредными веществами воздух выходит наружу — через притяжное поступает уже чистая воздушная масса.

• дешево и сердито;
• простейший монтаж;
• нет зависимости от электроснабжения.

• летом ухудшается воздухообмен;
• необходимо регулярно очищать воздухообменники;
• при резких перепадах давления наблюдаются неприятные сквозняки.

Принудительная

Устройство механического типа, которое позволяет добиться всегда комфортной температуры в любое время года. Состоит, как правило, из:

• фильтра;
• вентилятора;
• калорифера.

В воздуховод монтируется вентилятор — лучше выбирать осевые либо канальные варианты. Он удаляет грязный воздух из помещения. Чистый воздух обрабатывается фильтром и подогревается электрокалорифером — и только затем уже поступает непосредственно в гараж.

• не только очищает, но и нагревает воздух, позволяя сэкономить на частичном обогреве помещения;
• стабильная работа системы.

• требует сложных расчетов для обеспечения оптимального воздухообмена;
• в расходы на обслуживание включаются расходы за электричество;
• монтаж далеко не всегда оказывается доступным.

Комбинированная

Отличается от естественной включением в систему дополнительного элемента — электровентилятора, удаляющего отработанный воздух.

Электровентилятор на вытяжном отверстии выгоняет грязный воздух из помещения. В остальном — все аналогично системе естественной вентиляции.

• нет зависимости от температуры снаружи помещения;
• достаточно дешевый способ нормализации воздухообмена.

• нет подогрева воздушного потока;
• каналы быстро загрязняются и требуют скрупулезной чистки.

Приточная

Отличается от естественной наличием только одного канала, через который воздух и поступает внутрь. По сути, такой тип вентиляции позволяет обновлять воздух в гараже, постоянно «подбрасывая» свежую его порцию.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

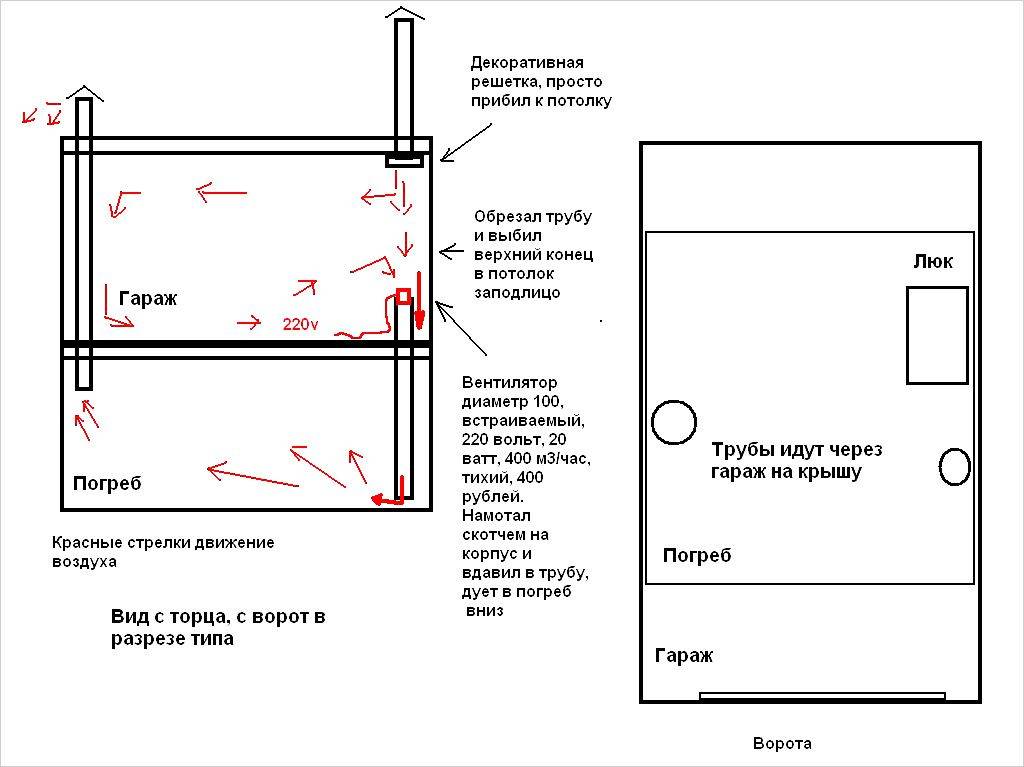

Как сделать вентиляционную систему в гаражном подвале

Вентиляцию в подвале гаража обустраивают по двум вариантам, то есть, в виде естественной модели или принудительной. При этом вариаций на данную тему может быть несколько, и все они эффективно работают. Вот несколько вариантов.

1. Устанавливается вертикальный стояк, который с подвала выводится на улицу. Это вытяжка. В ней обязательно делают отверстия на уровне потолка самого гаража, чтобы через них происходил вывод отработанного воздуха. С нижнего края вытяжка будет производить отвод воздуха из подвала. В этом случае приточная система – это установленная в полу гаража труба, которая на этом уровне выводится на улицу через стену.
2. Все также монтируется вертикальная вытяжка. Но приточная схема будет отличаться от предыдущей. Во-первых, она будет принудительной, для чего на уровне потолка устанавливается вентилятор, который будет загонять свежий воздух. Во-вторых, в полу на уровне вертикали с вентилятором будет сделано отверстие для прохождения приточного воздуха в подвал. В нее вставляется труба, которая нижним концом будет почти доходить до пола подвального помещения. Получается так, что циркуляция воздушного потока происходит через гараж, затем подвал с выводом на улицу.

Конструктивные ситуации с подвалом могут быть различными. То есть, в некоторых гаражах подвал является продолжением смотровой ямы. В этом случае вентиляционная схема организуется по вышеописанным технологиям. Существуют гаражи, в которых смотровая яма и подвал – это два разных помещения, разграниченные между собой стеной. В этом случае вентиляцию в гараже с подвалом и смотровой ямой делают по-другому. Для этого организуют переток в разграничительной стене в виде уложенной горизонтальной трубы на уровне минимального расстояния от пола смотровой ямы. Такая схема может быть и естественной, и принудительной приточной.

Если в гараже нет подвала, а только одна яма. Нужна ли здесь вентиляция. Система вентиляции в яме в гараже, как отельная составляющая, не делается. То есть, все происходит на уровне гаражного пола. Но при этом необходимо позаботиться о том, чтобы внутреннее пространство ямы всегда было сухим, особенно это касается пола.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

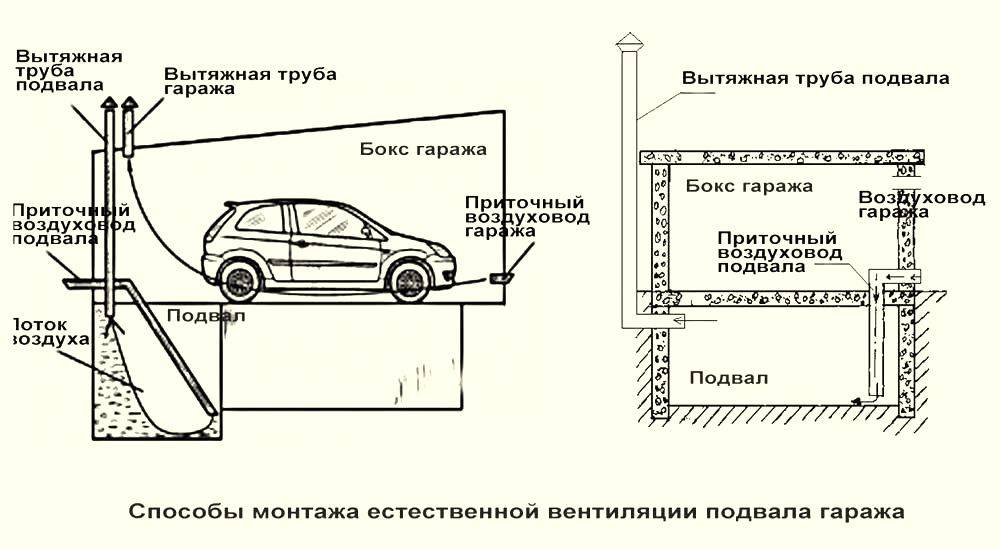

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

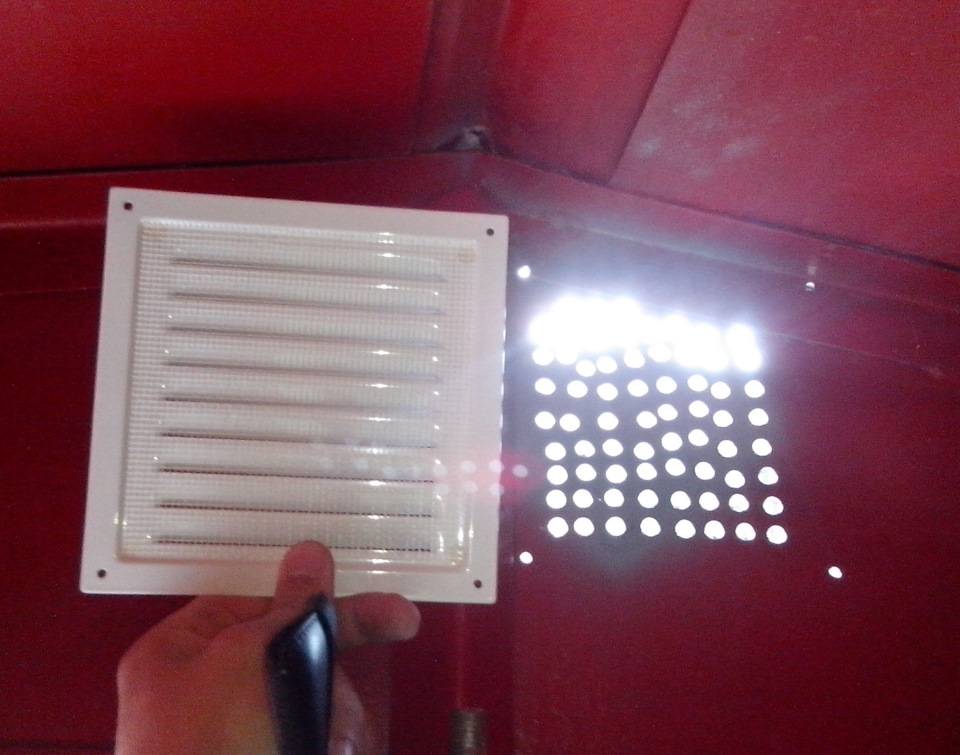

Вариант простейшей естественной вытяжки в металлическом гараже

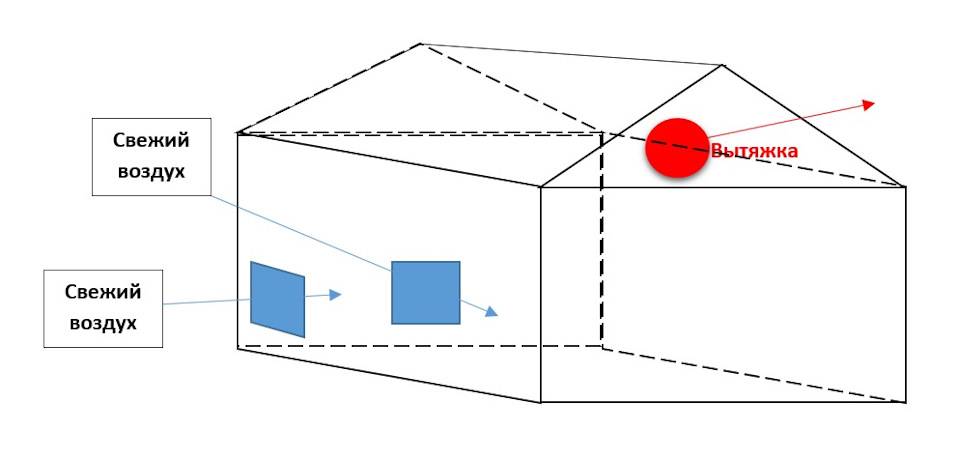

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://www.youtube.com/watch?v=8JboxAB_muo

Обустройство системы естественной циркуляции воздуха

Как установить трубы в случае наличия подвала

Всегда следует помнить о том, что основным условием работоспособности естественной схемы является грамотный выбор места на стенах, используемого для подготовки вытяжного и приточного отверстий.

При их выборе необходимо придерживаться следующих правил построения каждой из схем:

• отверстия должны располагаться на максимальном для конструкции гаража удалении одно от другого (желательно – по диагонали строения, в противоположных его углах);
• приточное отверстие нужно размещать как можно ближе к полу с небольшим отступом от него (порядка 10 см);
• вытяжное отверстие выбирается на стене с отступом примерно 10 см от плоскости потолка.

Во избежание засорения воздуховодов из-за попадания в них частиц грязи или грунта входное и выходное отверстия должны закрываться мелкоячеистой сеткой. На конце вытяжного канала устанавливается труба, оголовок которой должен возвышаться над плоскостью кровли не менее чем на 50 см.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.
