Вентиляция конька кровли: виды + руководство по монтажу коньковых планок и аэраторов

Принцип действия

В былые времена строители кроме того не вспоминали об установке вентилируемого конька, поскольку воздушное пространство естественным образом циркулировал через щели либо зазоры в конструкциях и строительных материалах. Устройство современной кровли из металлочерепицы либо профнастила требует фактически полной герметичности, монтаж выполняется в виде необычного «пирога», в котором присутствует слой утеплителя, пароизоляции и гидроизоляции. Такая конструкция не оставляет воздуху ни одной щелочки, и-за чего в дома устанавливается душный, мокрый микроклимат. Дабы решить эту проблему, необходимо на этапе утверждения проекта создать качественную вентиляцию. В зависимости от типа кровли имеется 2 варианта вентиляционных систем:

• Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При таковой конструкции в скате крыши проделывают слуховые окна, нужные для циркуляции воздуха. В этом случае неотапливаемый чердак делает функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких событиях очень редко.
• Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздушное пространство постоянно поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, и карнизными продухами, дабы вынудить воздушные веса циркулировать между атмосферой и помещением. Поток воздуха попадает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принцип действия аэратора

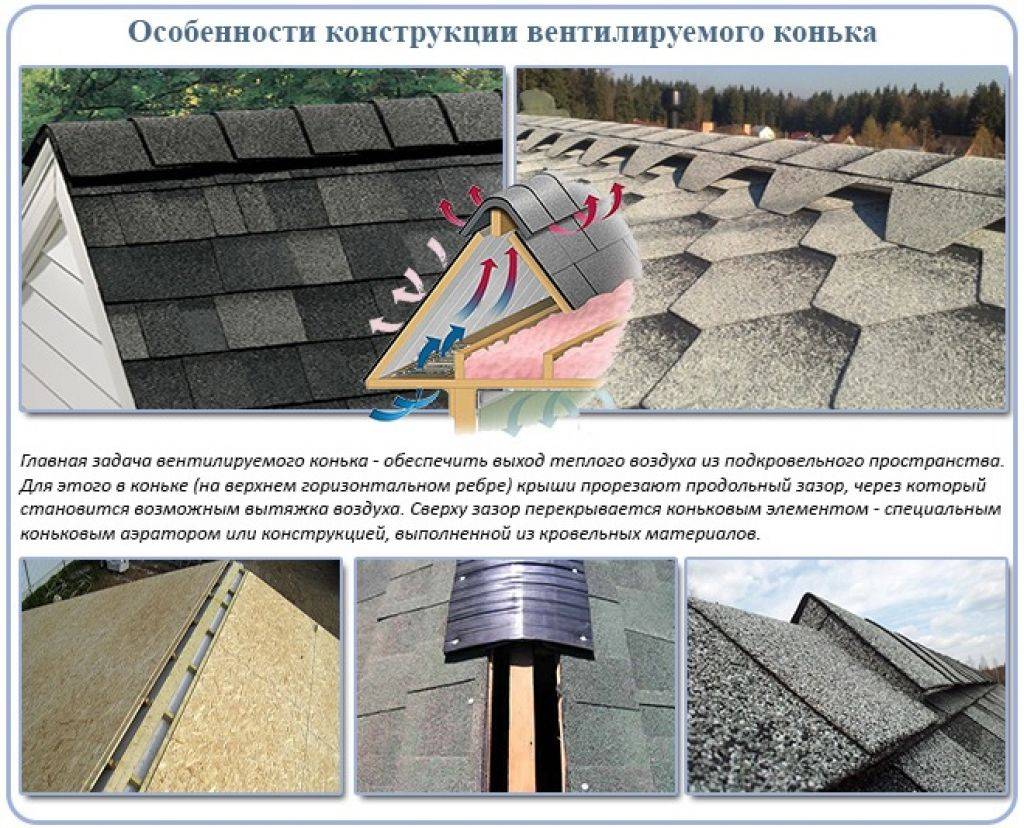

Вентиляция мягкой кровли – ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:

• установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
• установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.

Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.

Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия

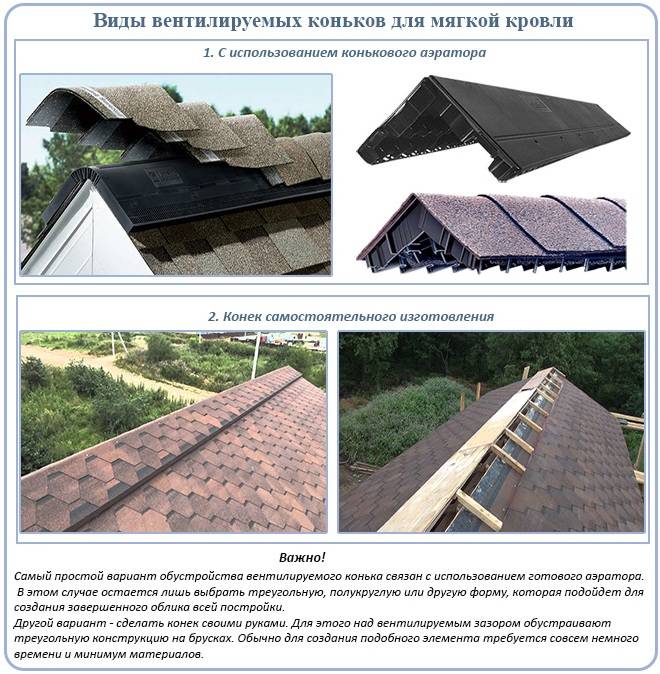

Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.

Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:

Вентиляционный аэратор – труба, которая устанавливается в конек

• удаление конденсата;
• предотвращение намокания теплоизоляции, сохранение ее характеристик;
• устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
• снижается периодичность ремонтов черепицы и стропильной системы.

В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

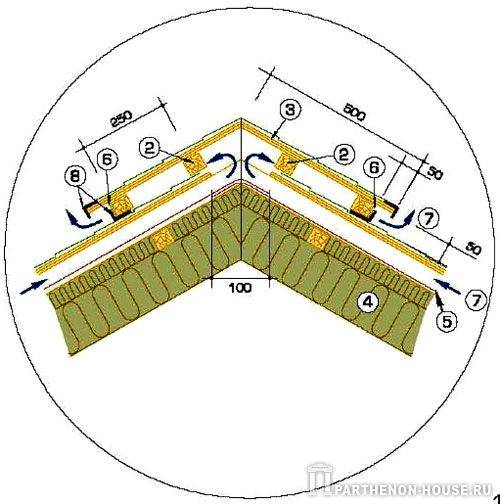

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

• Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
• Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
• Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
• Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
• Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
• Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Что такое кровельный конек и зачем он нужен?

Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.

Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.

Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.

Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.

Виды материалов, их назначение и достоинства

В зависимости от поперечного сечения коньковые элементы бывают двух основных видов:

• Прямоугольные. К ним же относятся треугольные и трапециевидные. Это относительно недорогие изделия, они обладают простым внешним видом и используются в качестве бюджетных решений, а также для кровель с небольшими скатами. Не требуют заглушек, торцы перекрываются ветровыми планками.
• Полукруглые. Напоминают настоящую черепицу, имеют эстетичный внешний вид, логически завершая плоскость ската. Требуются концевые заглушки, а для вальмовых и шатровых крыш – стыковочные элементы. Это заметно повышает стоимость решения.

И уплотнители, и аэроэлемент выполняют следующие функции:

• герметизация стыка конька и ската
• защита подконькового пространства от атмосферных явлений
• предотвращение утечек тепла;
• обеспечение микроциркуляции воздуха, предотвращение застойных явлений.

Чтобы выбрать уплотнитель для конька металлочерепицы, нужно разобраться в их устройстве и сравнительных достоинствах.

Уплотнитель

Уплотнители конька поставляются на самоклеящейся основе и относятся к следующим типам

• Универсальный коньковый уплотнитель для металлочерепицы. Универсальный материал представляет собой ленту вспененного полимера высотой 20-30 мм. Наклеивается на верхнюю часть кровельного листа и прижимается краем конька для металлочерепицы. Чтобы не перекрывать доступ воздуха полностью, его наклеивают отдельными участками с небольшими промежутками.
• Саморасширяющийся уплотнитель конька крыши из металлочерепицы. Полимерная лента вспенивается при контакте с воздухом, после удаления защитной пленки. Обеспечивает лучшее прилегание и дополнительную фиксацию конька, точно повторяя форму профиля листа. Для организации воздухообмена также наклеивается с промежутками.
• Профильный уплотнитель под конек для металлочерепицы. Изготавливается специально под конкретный профиль кровельного листа. Внутри полосок из вспененного полимера отштампованы отверстия для вентиляции подконькового пространства. Это самое дорогое, но и самое удобное в установке и эксплуатации решение

Как правило, уплотнители для металлочерепицы выполняются самоклеящимися. Если клейкого слоя нет или он высох, их крепят клейким составом.

Существует еще один способ уплотнения для крыши. В зазор конька для металлочерепицы задувают монтажную пену. Метод отличается дешевизной, но требует большой точности. Вылезшая наружу пена сделает крышу безобразной, а отодрать ее будет очень сложно. К тому же вентиляционные отверстия придется прорезать ножом после застывания материала.

Аэроэлемент

Аэроэлемент конька – это современная разработка ученых, изобретателей и инженеров. Прогрессивный материал позволяет существенно ускорить и упростить монтаж кровли и гарантировать высокие эксплуатационные качества.

Аэроэлемент представляет собой ленту сложной конструкции. По краям идут две полосы из гофрированного алюминия. Они соединены полосой из частой полимерной сетки с повышенным паропропусканием.

Лента раскатывается вдоль линии конька перед его установкой и крепится к кровле клейким слоем. При монтаже конька крыши из металлочерепицы его края прижимают гофрированные полосы к поверхности кровельных листов, деформируя их для полного прилегания.

Полимерная сетка и гофрированные полосы обеспечивают оптимальную циркуляцию воздушных масс и предотвращают утечки тепла.

Необходимость установки.

Нужен ли уплотнитель под конек металлочерепицы?

В принципе, без него можно обойтись для кровли с так называемым «холодным», или неотапливаемым чердаком в малоснежных и не слишком ветреных местностях. При качественно устроенной гидроизоляции даже попадание небольшого количества влаги не сможет повредить кровле.

Но если кровля утеплена — то применение уплотнителя или аэроэлемента становится обязательным. В противном случае в подкровельном пространстве повысится влажность, это создаст условия для гниения и возникновения плесени и грибка.

Принцип действия аэратора

Вентиляция мягкой кровли — ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:

• установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
• установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.

Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.

Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия

Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.

Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:

Вентиляционный аэратор — труба, которая устанавливается в конек

• удаление конденсата;
• предотвращение намокания теплоизоляции, сохранение ее характеристик;
• устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
• снижается периодичность ремонтов черепицы и стропильной системы.

В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.

Как крепить конек на металлочерепицу – варианты и правила крепления на крыше

Существует масса строительных материалов, которые могут использоваться в качестве кровельного покрытия. Одним из самых популярных материалов является металлочерепица, которая характеризуется длительным сроком службы, надежностью и приемлемой стоимостью. Кроме того, металлочерепица сравнительно проста в монтаже, поэтому ее часто выбирают для самостоятельного монтажа скатной кровли.

Самым проблемным участком кровли, покрытой металлочерепицей, является угол между скатами, который подвержен воздействию влаги и ветра. Для защиты этого участка используется конек. О том, как установить конек на крышу из металлочерепицы, и пойдет речь в этой статье.

Разновидности приборов

Действующие для кровельных работ СНиПы позволяют установить такой элемент как во время возведения мягкой кровли, так и на уже готовую крышу, покрытую мягкими кровельными материалами.

Для проведения монтажных работ следует правильно подобрать подходящий тип прибора. Они различаются не только конструкционными особенностями, но и по материалам. Есть аэраторы, сделанные из пластика и из металла. Последние обычно устанавливают на крышах, покрытых металлочерепицей. Для мягкой — используются чаще всего гибкие конструкции. Устройство может быть не только коньковое, но и точечное. Их установка производится в местах наибольшего скопления влаги. Такие конструкции могут быть скатными или коньковыми, и с их помощью решается проблема удаления конденсата. Они подходят для сложных конструкций мягкой кровли и могут устанавливаться на:

• длинных скатах;
• местах расположения ендов;
• участках мансардных окон.

Аэратор кровельный бывает нескольких видов

Аэраторы по месту установки делят на коньковые и скатные. Первые устанавливаются по коньку крыши, вторые на ее скатах. Для обустройства сложной крыши со скатами чаще всего используют коньковые конструкции. Они способны вентилировать крышные конструкции общей площадью в 20 м². Установка таких систем проводится на расстоянии 15 см от конька крыши.

Факт! Все типы аэраторов способны выдерживать воздействие влаги, ультрафиолета и температурных перепадов на протяжении длительного периода времени.

Обустройство капельника односкатной крыши

Капельник не только позволяет стекать конденсату и дождевой воде, но и защищает внутренности кровельного пирога от проникания ледяных наростов в зимнее время.

Капельник покрывается полимерным слоем, поэтому изменение его размеров путем разрезания изделия болгаркой нежелательно – это может повредить конструкцию.

Изделие крепится на верхние углы стропильных досок, так как оно должно находиться под обрешеткой и другими элементами кровельного пирога. Крепление осуществляется с помощью гвоздей или саморезов.

ОБРАТИТЕ ВНИМАНИЕ!

Не стоит путать карнизную планку и капельник – это разные изделия. Карнизная планка устанавливается на лобовую доску обрешетки и позволяет дождевой влаге стекать в водосток. Капельник находится под обрешеткой и водостоком и выполняет функцию выведения конденсата.

Устройство капельника

Технология монтажа конька — как крепить правильно

Важно понимать, как закрепить конек на крыше правильно. Грамотное крепление конька металлочерепицы, при котором он может выполнять свои функции, осуществляется по следующему алгоритму:

• В первую очередь нужно обеспечить себе нормальный доступ к коньковому соединению (вполне подойдет лестница или строительные леса);
• Коньковое соединение должно быть ровным, а высотные перепады не должны превышать 2 см, иначе монтаж конька будет сопряжен с немалыми трудностями;
• Далее зазор заполняется выбранным уплотнителем, причем слишком высокой плотности добиваться не нужно – в конечном итоге зазор все равно будет закрываться доборными элементами;
• Процесс укладки начинается с одной из сторон конькового ребра, для чего первый доборный элемент подводится к первому листу металлочерепицы таким образом, чтобы его центр находился точно над точкой схождения скатов;
• Полка доборного элемента должна правильно лежать с обеих сторон конька, и только после этого можно фиксировать деталь саморезами;
• Вдоль нижнего края полки нужно протянуть по всей длине конька тонкий шнур, который позволит установить каждый последующий элемент ровно относительно предыдущего;
• Дальнейшие элементы устанавливаются с нахлестом около 5-7 см, выравниваются по шнуру и фиксируются крепежными элементами;
• Когда полукруглая крыша из металлочерепицы установлена, остается лишь смонтировать заглушки на торцах коньковых элементов.

Коньковая планка для металлочерепицы крепится шурупами с резиновыми уплотнителями или кровельными саморезами с каучуковой головкой. Затягивать крепежные элементы нужно достаточно сильно, но без чрезмерного энтузиазма – в первом случае покрытие может деформироваться, а во втором будет хлопать при порывистом ветре.

Заключение

Конек – это обязательный элемент крыши, который защищает все ее элементы от всевозможных погодных явлений. Перед тем, как поставить конек на крышу из металлочерепицы, необходимо изучить технологию его монтажа, чтобы избежать различных ошибок и сложностей.

Аэратор для скатной кровли

Скатная крыша обладает наклонной поверхностью. Однако зачастую пространство на чердаках становится труднопроходимым и нередко напоминает склад. Отсюда вытекает, что потребность в утеплении и монтаже дополнительной вентиляции отпадает полностью. Оптимальный угол для данной кровли, как правило, находится в пределах от 30 до 50 градусов. На скатной кровле снег фактически не скапливается, поскольку он попросту скатывается вниз, но появляется нежелательная нагрузка от ветров.

Обратите внимание! Аэратор кровельный обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями. Установленные аэраторы на скатной крыше

Установленные аэраторы на скатной крыше

Установленные аэраторы на скатной крыше

Несущая конструкция состоит из стропил из древесины и обрешетки. Утеплитель обычно укладывается между стропильными ногами и внутренней стороной, после чего изолируется при помощи пароизоляционного покрытия. В воздухе жилого помещения в любом случае присутствует влажность, покрытие защищает утеплитель от влаги. С внешней стороны устраивается специальная пленка против влаги и воды, которая защищает утеплитель от дождевой воды и конденсатов.

С первого взгляда, конструкция не имеет изъянов, но ни одно покрытие не способно абсолютно защищать кровельный пирог. Следовательно, под покрытием крыши накапливается и застаивается влажный воздух, из-за которого дерево поддается гниению, а сталь — коррозии. Установка аэраторов позволяет бороться с этой проблемой, так как устройства создают циркуляцию свежего воздуха.

Важно! Для данного вида кровли устанавливают 2 типа аэраторов: точечные и коньковые. Устройства точечного типа монтируются в наивысшей точке, примерно на уровне 150 мм от конька

Снаружи воздух более холодный, и он, попадая в подкровельное пространство, становится теплее, соответственно, он по законам физики стремится подняться наверх

В итоге происходит простая циркуляция воздуха

Снаружи воздух более холодный, и он, попадая в подкровельное пространство, становится теплее, соответственно, он по законам физики стремится подняться наверх. В итоге происходит простая циркуляция воздуха

Устройства точечного типа монтируются в наивысшей точке, примерно на уровне 150 мм от конька. Снаружи воздух более холодный, и он, попадая в подкровельное пространство, становится теплее, соответственно, он по законам физики стремится подняться наверх. В итоге происходит простая циркуляция воздуха.

Виды аэраторов для кровли Технониколь: особенности устройств

Аэраторы для кровли бывают разных размеров и моделей. Они используются для проветривания пространства под кровлей, удаления конденсата и выведения водяного пара. Проводить монтаж можно и во время строительства, и уже на готовую крышу. Данное приспособление необходимо для своевременного предотвращения загнивания в кровельном полотне и устранения вероятности протечек крыши.

Установка аэраторов для кровли, перекрытой металлопластиковой черепицей, осуществляется в верхней части как можно ближе к коньку. Корпус устройства выполняется на основе материала, наиболее устойчивого к влиянию веществ с высоким содержанием кислоты, к ультрафиолетовому воздействию, коррозии, перепадам температур. Лучше всего для этой цели подойдут нержавеющая сталь и высокопрочный пластик.

Монтаж аэраторов Технониколь для мягких кровель выполняется равномерно по всей поверхности в самых высоких точках. Подобные устройства способны выдерживать температуру от — 50 до + 90° C. Они подходят для крыш и покрытий любого типа.

При определении количества необходимых аэраторов учитываются технические характеристики приборов и площадь крыши. Также на это значение влияет состояние кровельного покрытия и концентрация влаги внутри помещения. Аэраторы для кровли бывают двух видов:

Аэраторы для кровли Технониколь бывают двух видов – точечные и непрерывные

• точечные – обеспечивают вентиляцию отдельных участков крыши;
• непрерывные – монтируются по всей длине кровли и предназначены для общей вентиляции подкровельного пространства.

Точечные аэраторы выпускаются в двух вариантах:

1. Скатные устройства – предназначены для монтажа на наклонной плоскости крыши. Чаще всего этот вариант точечных моделей устанавливается в тех местах, где скопление водяного пара наиболее интенсивное.
2. Коньковые патрубки – монтируются на коньке кровли. Данный вариант способствует выводу влаги по всей конструкции крыши. Работают такие аэраторы на основе конвекции, используя свойство теплого пара подыматься вверх.

Для повышения эффективности проветривания нужно правильно установить и разместить скатные аэраторы. Рекомендуется, чтобы расстояние от прибора до конька было небольшим, а именно около 15 см. В случае если утепление выполнено не под конек, то в верхней части будет концентрироваться влага. Установка приспособления устранит эту проблему.

Для наклонных крыш компания Технониколь производит скатные модели

Преимущество коньковых аэраторов для мягкой кровли заключается в способности устройства не только выполнять вентиляционную функцию, но и выводить вредные испарения из кровельных материалов. Кроме того, коньковые модели практически полностью спрятаны под кровлей, а значит, заметить снаружи их сложно.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;

• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Принцип функционирования прибора аэрации

Раньше при строительстве домов и не задумывались о том, как ставить вентиляционные приборы. Циркуляция воздуха происходила естественным образом за счёт присутствия слуховых окон и зазоров. При строительстве современных зданий не предусматривают установку подобных отдушин. Без вентиляции воздух становится душным, запёртым, повышается влажность. Чтобы избежать этих сложностей и предусмотрена установка вентиляции воздуха. В связи с этим и в соответствии с типом кровли существуют две аэрационные системы естественная и принудительная.

Рекомендуем: Плюсы и минусы мягкой кровли

Естественная система предусмотрена в зданиях с холодной кровлей с неотапливаемым чердаком. У данных построек имеются слуховые окна, обеспечивающие циркуляцию воздушных потоков.

В такой ситуации холодный чердак является воздушной подушкой, отделяющей тёплое помещение от холода с улицы. Аэрационные отверстия в таких случаях проделывают нечасто.

Принудительная система функционирует в соответствии с принципом конвекции, означающем, что нагретый воздушный поток стремится наверх. Для мансарды, покрытой металлочерепицей, профлистом, рулонными материалами используют коньковый вентилятор и карнизные продухи для циркуляции воздушных потоков в двух направлениях. Воздушные массы проходят через продухи в подкровельное пространство, нагреваются, поднимаются к потолку и выходят в вентиляцию, а их замещают свежие воздушные потоки.

На заметку! Принудительную аэрацию разрабатывают, основываясь на физических свойствах газа. Для работы системы не требуется источник питания, потому что в соответствии с законом конвекции тёплые воздушный поток следует наверх, а в обратном направлении опускаются холодные воздушные массы. Чтобы аэрационная система была более эффективна, выполняют равномерную установку её элементов по всему кровельному покрытию.
