Вентиляция погреба в гараже своими руками: способы и порядок монтажа + полезные советы по обустройству

Обустройство вентиляции – советы специалистов

О том, как сделать вытяжку в погребе, есть масса мнений и советов. Давайте изучим наиболее полезные рекомендации, касающиеся создания схемы и непосредственно самой системы циркуляции воздуха для подвального помещения. Многие эксперты советуют предусмотреть вентиляционную систему еще в период постройки подвала. В это время в стенах помещения можно оставить отверстия, в которые в дальнейшем будут устанавливаться трубы. Чтобы потом не выбирать подходящее место для прокладки каналов, советуем включить вытяжную систему в изначальный проект подвала.

Пластиковые трубы для вытяжки

Трубы, которые используются для циркуляции воздуха, должны иметь одинаковый размер. Если помещение отличается повышенной влажностью, трубу для вытяжки можно взять с диаметром немного больше, чем у приточной. Одно из главных правил – не делать наоборот, иначе это повлечет задержку воздуха в помещении. Еще один полезный совет – не располагайте обе трубы рядом. В такой ситуации подвал не будет проветриваться в полной мере. Лучше всего ставить каналы в противоположных углах, чтобы воздух проходил через все помещение. Отверстие для вытяжки нужно устанавливать под потолком подвала. Это связано с тем, что отработанный горячий воздух будет стремительно выходить наверх. Такое положение трубы поспособствует бесперебойной очистке воздуха без малейших застоев под потолком.

Для обустройства вытяжной системы чаще всего используются трубы из пластика. Вентиляция погреба в гараже должна обустраиваться с использованием труб с минимумом поворотов и изгибов. Лучше всего, чтобы каналы были идеально ровными и прямыми. Кроме того, каждый из каналов должен по всей своей длине иметь одинаковый диаметр. Перед тем, как сделать вентиляцию в подвале, поставьте на трубы специальные заслонки

Их наличие особенно важно зимой, когда нужно самостоятельно регулировать подачу и отток воздуха. При вертикальных оголовках труб их потребуется защитить от дождя и снега

Это удастся сделать путем декоративной металлической накладки в виде зонтика.

Структура системы вентиляции

Как правильно сделать вентиляцию? Вся система удаления и поступления воздуха обычно состоит из двух труб. По одной из них поступает холодный воздух. По другой этот воздух выходит на улицу. Вентиляция в подвале происходит за счёт закона Архимеда. Он гласит о том, что плотность холодного воздуха больше чем плотность тёплого. Именно по этой причине труба, по которой поступает холодный воздух с улицы, должна находиться в погребе намного ниже вытяжной.

Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). Конец её в погребе обычно не доходит 40-60 см до пола. Если вентиляция в подвале гаража сделана правильно, то конденсат на теле приточной трубы, даже тонкостенной, быть не должен. Но для большей надёжности многие покрывают их сверху изоляцией.

Но это совсем не значит, что конденсат не должен быть внутри приточки. Поскольку температура воздуха внутри холоднее, то некоторое количество влаги там будет выделяться. Для того, чтобы оно ни скапливалось, а беспрепятственно выходило под трубой, с приточкой делают небольшой своеобразный капле приёмник: горку на полу из мелкого гравия для испарения капель, которые стекают туда.

Простейшая организация каплеприемника

Отверстие для вытяжки находится под потолком, в противоположном конце помещения от притока воздуха.

Расположение её там не случайно. Для того чтобы свежий воздух, попав из приточной вентиляции, циркулировал по всему помещению и, подогретый испарениями овощей и окружающей температурой, поднимался к потолку, и уходил в отверстие вытяжки. Ее так же, как и приточку, часто покрывают сверху изоляцией.

Сама труба вытяжки делается как можно выше, чтобы сила потока тёплого воздуха была довольно большой. Сверху обеих труб, на улице, обязательно следует сделать защитный козырёк для того, чтобы при дожде капли не попадали внутрь и не заливали пол помещении.

Устройство приточной трубы

Правильное расположение трубы — близко, но не вплотную к стенке погреба. Конец канала будет примерно в 20 – 50 сантиметрах от пола. Конец трубы необходимо вывести сквозь фундаментный блок гаража наружу. Чтобы защитить помещение от проникновения грызунов и прочих вредителей, на выходное отверстие вентиляции необходимо установить мелкоячеистую сетку. Располагаться выход должен чуть выше фундаментных блоков, немного дальше основных стен строения. Таким образом, можно получить оптимальный приток свежего воздуха в погреб. Такая схема используется при организации принудительной и естественной вентиляции.

Важные советы при монтаже приточной вентиляции:

• Забор воздуха должен происходить вне стен гаража и другого помещения, желательно подальше от ворот, чтобы при въезде в трубу не попадали выхлопные газы. Можно продумать вариант, чтобы приточная труба располагалась дальше от стен гаража, но нужно продумать размещение без изгибов и прямых углов.
• Можно сделать такой вентиляционный канал еще на этапе постройки погреба. Для этого в стене ограничивается место в кирпичной кладке, габаритами примерно в половину кирпича. Кладка должная быть выполнена по всем правилам, с использованием такого же раствора, но внизу иметь достаточно большое отверстие, конец которого будет выведен на улицу сквозь блок гаража.
• Отверстие в кладке стены или труба должна находиться не менее чем в 25 сантиметрах от стен гаража. Таким образом, обеспечивается нормальный воздухообмен.
• Диаметр трубы также имеет значение. Слишком маленькая не будет обеспечивать нормальный приток воздуха, а большой диаметр сделает эксплуатацию неэффективной за счет теплопотерь. Расчет можно взять следующий: на каждый кубический метр помещения должно приходится не менее 15 мм трубы. Нехитрые подсчеты позволят получить более – менее правильный размер сечения. Те же правила относятся и к расчету вытяжной трубы, поэтому лучше, чтобы они были одинаковые. Это дополнительно поможет правильно организовать воздухообмен без лишних проблем.
• Для зимнего времени необходимо предусмотреть утепление наружной части трубы. Для этих целей можно использовать любой утеплительный материала, вплоть до ветоши. При регулярном замерзании, можно продумать систему быстрой разморозки, например, заизолировать конец негорючими материалами и развести под ним костер.
• С внутренней части приточной вентиляции нужно предусмотреть заслонку, предохраняющую промерзание продуктов при отрицательной температуре наружного воздуха. Желательно не закрывать полностью отверстие, даже при сильном морозе свежий воздух должен попадать внутрь погреба.
• Чтобы в зимнее время не допустить закрытие отверстия снегом, нужно периодически очищать территорию или использовать больших размеров короб из фанеры. Он обеспечит необходимую защиту, к тому же воздух будет не такой холодный по сравнению с другим вариантом.

В качестве подходящего материала для монтажа приточной трубы можно использовать пластиковый вариант. Сечение трубы должно быть от 8 сантиметров, в зависимости от размеров погреба можно взять и больше. Пластиковые трубы себя отлично зарекомендовали для таких работ. Они не поддаются коррозии, не накапливают плесень и не гниют. Даже если на поверхности появился грибок или плесень, их достаточно легко обработать при ежегодной дезинфекции подвального помещения.

Максимально простая конструкция вытяжной трубы: в фундаментном блоке гаража нужно сделать отверстие с диаметром не менее 8 – 10 см. Затем вывести трубу подходящего сечения, а также установить сетку от вредителей. Обеспечить хороший приток воздуха такая схема не поможет, но за неимением другой, вентиляция подвала будет обеспечена.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Для чего нужна вытяжка в погребе гаража

Многие автовладельцы оборудуют под гаражами небольшие погреба, где хранят законсервированные продукты и другие продовольственные запасы. При неправильном устройстве подвала срок хранения припасов резко снижается.

Качественная вентиляция защитит помещение под гаражом от целого ряда негативных факторов:

1. При недостаточном воздухообмене в яме появляется конденсат и увеличивается влажность. Это приводит к порче продуктов, возникновению плесени и грибка на стенах, спёртости воздуха.
2. В зимний период температура воздуха в подземном погребе намного выше, чем в гараже. При отсутствии вентиляции воздух поднимается и выносит наружу влагу, скопившуюся в овощной яме. Это приводит к появлению коррозии на кузове автомашины и металлических предметах, находящихся в помещении.
3. При отсутствии вентиляции в подвале хранящиеся припасы становятся токсичными. На это влияют работа двигателя авто и ядовитые испарения от химических жидкостей, находящихся в гаражном помещении. Чтобы свести воздействие токсических соединений к минимуму, вентиляционная система должна обеспечивать устранение воздуха из ямы и его поступление внутрь. Это решается с помощью установки приточно-вытяжной вентиляции.

Грамотная вытяжная система позволит избежать последствий неблагоприятных факторов. Благодаря приточной трубе к хранимым продовольственным запасам будет беспрепятственно поступать свежий воздух. Через вытяжную трубу будут выходить излишки влаги, токсичные и ядовитые вещества.

Что нужно сделать для поддержания микроклимата в помещении

Рассмотрев, как правильно сделать вентиляцию, предлагаем разобраться с дальнейшими мерами по уходу за помещением. Для поддержания комфортного микроклимата в подвале нужно время от времени выполнять определенные процедуры. Так, чтобы поспособствовать снижению влажности в комнате, регулярно ее проветривайте. Летом обязательно раз в неделю открывайте двери и люки помещения, а также заслонки на трубах. Попадающий внутрь горячий ветер хорошо просушит пол, стены и потолок подвала.

Нередко владельцы сталкиваются с ситуациями, когда требуется быстро повысить влажность в помещении. Для этого нужно обрызгать его водой с обычного пульверизатора. Также можно установить в подвале емкость с влажным песком или опилками. Если вам потребовалось просушить подвал, то в первую очередь нужно вынести из него все стеллажи и другую мебель. Все стойки требуется просушить естественным способом под прямыми солнечными лучами. Люки и дверь откройте настежь и включите вентилятор. В таком состоянии помещение должно простоять не менее 3 дней. После это приступайте непосредственно к сушке подвала.

Просушить погреб за 12 часов поможет жаровня из ведра с березовыми дровами

Чтобы избавиться от влаги в помещении, занесите и оставьте в нем несколько ящиков с негашеной известью или крупной поваренной солью. Эти вещества очень быстро впитывают влагу. Кроме того, они эффективно дезинфицируют поверхности помещения и воздух в нем. Более старый метод заключается в использовании свечи. Установите и закрепите ее рядом с вытяжным отверстием. Зажгите свечу и подождите пару дней. Пламя образует лучшую тягу, за счет чего наружу выйдет больше переработанного сырого воздуха.

Еще один способ быстрой и эффективной просушки – это применение жаровни. Ее легко сделать своими руками, используя обычное металлическое ведро. Для начала проделайте в емкости несколько отверстий, после чего наполните ее березовыми дровами. Далее зажгите бревна и оставьте гореть не менее чем на 12 часов. За это время помещение быстро подсохнет, после чего вы сможете хранить в нем свои продукты, не опасаясь за их потерю.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Виды вентиляции

Принудительная вентиляция в гараже.

Вентиляция гаража с подвалом выбирается исходя из индивидуальных предпочтений и размеров помещения.

Так, различают два вида циркуляции воздуха:

• Естественную,
• Принудительную.

Если площадь подвала или гаража не превышает 50 кв.м., то используют естественный метод, в противном случае проводят установку принудительного воздухообмена.

Схема естественной вентиляции проста, можно все установить самостоятельно.

1. Естественная вентиляция, отличается простотой монтажа и отсутствием необходимости использования сложных систем. В этом случае понадобится только крепление двух труб, из которых одна будет предназначена для оттока воздуха, а другая – для притока.

К главным преимуществам системы относят:

• простота установки;
• низкая стоимость;
• бесшумность работы.

Однако в жаркий период эта система не всегда работает, так как воздушный поток останавливается. Зимой же трубы могут просто закупориться инеем. Потому летом необходимо устанавливать вентиляторы, а зимой утеплять их. (См. также статью Утепление изнутри цокольного этажа: особенности.)

Вытяжные вентиляторы необходимо ставить в двух трубах.

Недостатками такой системы являются также:

• отсутствие фильтров;
• невозможность нагрева или охлаждения воздушных масс;
• невозможность регулирования работы.

1. Принцип принудительной системы основан на нагнетании воздуха внутрь вентилятором, где после фильтрации (при необходимости нагрева или охлаждения) подается по вентканалам помещения. Устройство вентиляции в подвале гаража таким методом позволяет обеспечивать комфортные условия независимо от погодных условий.

Несмотря на наличие множества преимуществ, такая система обладает рядом минусов:

• возможность выхода из строя механических деталей;
• зависимость от электроэнергии;
• сложность установки;
• большие габариты основных элементов;
• высокая цена.

Обустройство естественной вентиляции

Эффективная циркуляция в небольших помещениях может быть организована с помощью естественного воздухообмена. Рассматриваемый метод защиты автомобиля, продуктов и металлических конструкций от влаги является не только простым, но и дешевым.

Как сделать вентиляцию в гараже с подвалом в этом случае? Здесь потребуется только наличие двух труб, материал которых может быть любой.

Обычно для этого используют трубы диаметром 100-250 мм. При этом крепиться они могут любым способом.

Приведенная далее схема вентиляции гаража с подвалом поможет разобраться с этапами ее установки.

1. На первом этапе выполняют крепление трубы, предназначенной для вытяжки. Один ее конец будет выходить наружу, и располагаться он будет на высоте 50 см от самой высокой точки кровли.

Процесс крепления трубы для вытяжки.

1. С противоположной стороны устанавливают трубу для притока на расстоянии полуметра от пола. Как видно на фото, она также выводится наружу.

Схема естественной вентиляции гаража

1. После завершения монтажа проверяется воздушная тяга, а концы труб защищают от попадания в них мусора металлическими сетками.

Выполнить вентиляцию также можно другим способом. Он предусматривает выполнение кирпичной конструкции с расположенными в ней изолированными друг от друга проходами. Вентиляция гаража подвала в том случае имеет более аккуратный внешний вид.

Самый дешевый вариант подразумевает замену труб на шибер – решетку-жалюзи, монтируемую на торцовой части здания. Этой решетки будет достаточно для обеспечения притока воздуха для небольшого помещения.

Установка принудительной вентиляции

Разберемся с тем, как в подвале гаража сделать вентиляцию принудительного типа. Монтаж такой системы подразумевает использование вентилятора, который поможет обеспечить стабильную циркуляцию воздуха независимо от времени года.

Процесс установки в данном случае не отличается сложностью. Как указывает инструкция, сперва располагают трубы так же, как и при естественной вентиляции. После чего в их полости монтируют вентиляторы, которые будут создавать постоянный приток свежего воздуха.

Труба принудительной вентиляции

Другой способ включает в себя подключение в вытяжном канале специального миньона. При его включении происходит нагрев воздуха и его вытягивание наружу. Взамен нагретого потока начинает поступать холодный.

Для циркуляции воздуха в больших помещениях следует прибегать к механизированным моделям с установкой модульной системы. Однако ее подключение следует доверить специалистам. (См. также статью Вентиляция цокольного этажа: как сделать самому)

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.

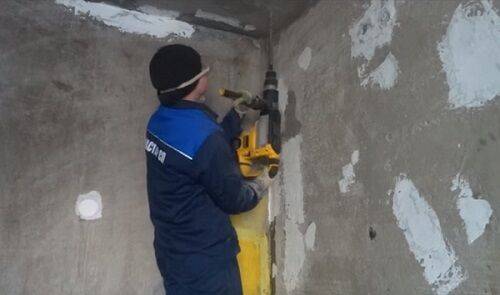

2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.
