Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

• проветривание подкровельного пространства;
• сохранение надёжности и долговечности системы стропил;
• обеспечение нормального движения воздуха для крыш сложной формы;
• сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Основные требования к вентиляционной системе

Существует ряд условий, обязательных для выполнения при самостоятельном монтаже вентиляции на крыше:

Диаметр пропускного канала не должен быть меньше 15 см. Воздуховоды такого размера, изготовленные из оцинкованной стали, обладают достаточной для эффективной работы производительностью.

Отводная часть вентиляционной трубы должна обладать высокой кольцевой жесткостью. Это объясняется необходимостью противостоять значительной ветровой нагрузке, зачастую воздействующей на возвышающийся над поверхностью кровли участок конструкции.

Толщина стенок воздуховода должна быть как можно меньше, но не в ущерб прочности. Чем толще стенки, тем меньше пропускная способность вентиляционной трубы.

Важным требованием к металлическим воздуховодам является их устойчивость к коррозионным процессам. Оседающий на внутренних стенках канала конденсат, образующийся из-за испарений в жилом помещении, вызывает повышение влажности в функционирующей системе. Капли жидкости, стекающие по стенкам металлической трубы, способны привести к появлению ржавчины.

При выборе материала для вентиляционного канала необходимо руководствоваться критериями экологической безопасности. При эксплуатации системы проветривания не в окружающую среду не должны выделяться вредные вещества, это негативно отражается на самочувствии домочадцев. Также воздуховод должен быть устойчив к возгоранию для обеспечения пожарной безопасности.

Поскольку все монтажные мероприятия выполняются на высоте, имеет значение вес готовой конструкции, так как возможны проблемы при доставке на крышу массивных деталей. Кроме того, слишком тяжелый вентиляционный выход вполне способен повредить кровельное покрытие.

Повышенной  популярностью пользуются выходы, сложенные из кирпича. Потребительский спрос на оцинкованные металлические трубы снижается из-за быстрого засорения воздуховода, вызванного статическим притяжением между материалом и частицами пыли.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

• конденсата воды внутри жилого помещения,
• абсорбции влаги на внутренней поверхности металлической кровли,
• накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства. К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

Советы, рекомендации и возможные ошибки

Часто вентиляционная система устанавливается при строительном процессе, в случае появления возможности планировки вывода, расчета периметра, выбора оптимального места на кровле и др. В построенном доме оборудовать вентиляцию труднее. Внешнее изменение внутри помещения может пагубно сказаться на элементах кровли: стропилах, обрешетке и т.д.

Неправильная установка может привести к следующим последствиям:

• слабая тяга;
• проникновение запаха из одной комнаты в другие;
• проникновение влаги внутрь жилища;
• высокая влажность;
• недостаток кислорода;
• возникновение грибковых бактерий на стене, потолке, полу;
• неприятный запах в помещении;
• появление копоти в кухонном помещении;
• проникновение вглубь здания дыма от остальных труб;
• повышение интенсивности болезней жильцов;
• замерзание частей конструкции.

Надлежащий монтаж труб вентиляции на кровле является залогом уютного жилья и здорового состояния жильцов.

Совершив грамотный выбор расположения вывода вентиляционного трубопровода на кровле, соблюдая технологию его монтажа и используя вспомогательные устройства довольно просто создать благоприятное передвижение воздуха внутри системы и создать уютную атмосферу внутри жилища.

Предназначение

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. 1. Во внутренних комнатах коттеджа.
2. 2. В фановой трубе стояка канализации.
3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Рекомендации по установке и креплению

Провести монтаж на кровлю вентиляционного выхода можно собственными руками. Место установки трубы должно быть выбрано таким образом, чтобы она по возможности проходила по чердаку без поворотов.В то же время ей нельзя пересекать стропила и тем более коньковый прогон.

Лучший вариант, когда выход вентиляционной трубы находится прямо над внутренним стояком шахты вентиляции или воздуховодом. Если это невозможно, для соединения можно использовать гофрированную трубу.

Труба должна соединяться со стояком строго вертикально

При размещении труб или вытяжного короба нужно учитывать наименьшее допустимое расстояние от приточного воздухозабора:

• по горизонтали – 10м;
• по вертикали – не менее 6м.

Высота венттрубы определяется следующим образом:

• если она будет находиться около конька, конечное отверстие вытяжки должно возвышаться выше конька на полметра;
• если до конька остается от полутора до трех метров, отверстие должно находиться с ним вровень;
• если труба будет находиться дальше трех метров от конька, отверстие выводится по стороне угла 10 градусов к горизонту с вершиной на кровельном коньке;
• если вентвыход находится рядом с дымоходом, длина труб должна быть одинакова;
• на плоской крыше высота трубы рассчитывается по специальной таблице, но она не должна быть ниже 50см.

При установке трубы на скатной кровле выход вентиляции следует размещать по возможности ближе к самой высокой точке крыши – коньку. В этом случае наибольшая часть трубы будет находиться в чердачном или мансардном пространстве, будет защищена от сильных перепадов температур и порывов ветра.

Высота вентиляционной трубы на крышу подбирается в зависимости от удаленности от конька. Эти условия требуется соблюдать, чтобы выход не оказался в зоне подпора

Для плоской кровли основную роль играет геометрия воздуховода, который должен располагаться непосредственно под вытяжной трубой, чтобы воздух беспрепятственно выходил на улицу.

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

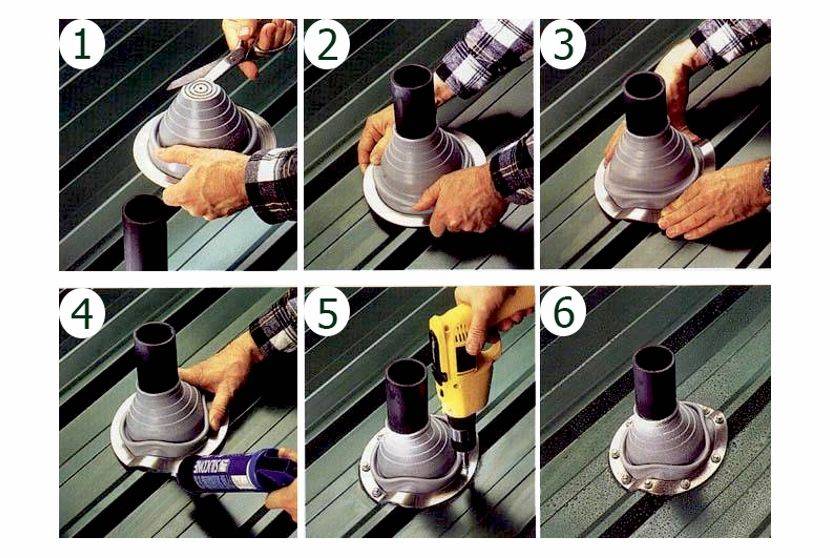

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

• лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
• полная герметичность на кровле;
• стильный дизайн;
• разнообразие моделей под все виды покрытия;
• гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

• для проветривания подкровельного пространства;
• для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

• эстетичный дизайн и доступная стоимость;
• повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
• простая установка с подробной инструкцией.

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

• изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
• устойчива к ультрафиолету и климатическим перепадам;
• экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
• большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Главной особенностью этой продукции является стопроцентная непроницаемость на крыше всех выходов, без чего полноценная вентиляция нереальна. Кровельные элементы выпускаются для любых покрытий в шести основных цветах.

Расположение вентиляции на крыше

Вентиляция на крыше

Придерживаясь рекомендаций специалистов, располагать вентиляционную трубу над крышей нужно в том месте, где находится стояк. В этом случае эффективность воздухообмена будет максимальной. Если система предполагает изгибы канала, то прибегают к использованию гофрированных переходников. В случае со скатными крышами монтаж проходки выполняется ближе к коньку. Это позволит расположить большую часть трубы под крышей, что уменьшит ветровую нагрузку.

Большое значение имеет высота вентиляционных шахт над крышей дома. Низкое расположение не обеспечит нормальную тягу вытяжкой, а высокая труба будет нуждаться в фиксации растяжками. В соответствии со строительными нормативами монтаж изделия необходимо выполнять на наклонной крыше на высоте 50 см над кровлей. Если предполагается организация площадок для, отдыха или крыша будет эксплуатироваться другим образом, высота вентиляционного выхода должна составлять не менее 2 м.

Основные правила, которым должна соответствовать высота трубы:

1. Если вентиляционный элемент расположена возле дымохода, его высота должна быть аналогичной.
2. На плоской крыше труба должна устанавливаться на высоте не менее 50 см.
3. Если узел монтируется в 1,5 м от конька, высота трубы должна быть более 50 см, при большем расстоянии параметр выбирают аналогично высоте конька или выше.

Независимо от выбранного варианта расположения выхода необходимо придерживаться правила: край элемента должен находиться выше зоны ветрового подпора. В противном случае при сильном ветре возможна блокировка потока воздуха или его движение в обратную сторону.

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.
