Вентиляционный дефлектор: устройство, разновидности, правила монтажа

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

  1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
  2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
  3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

  1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
  2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
  3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

  • Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
  • Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
  • Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
  • Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
  • Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
  • Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

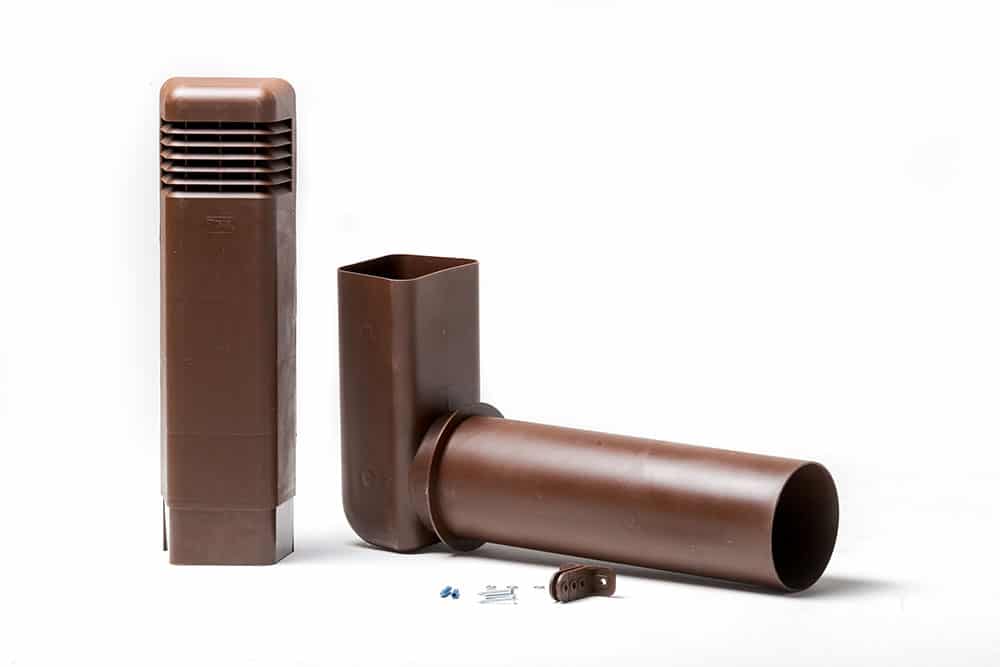

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Какой дефлектор выбрать

Если вы хотите установить колпак — усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях — дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Рекомендации по выбору различных дефлекторов:

  1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков — ротационный или флюгер.
  2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир — обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
  3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию — усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Виды и технические характеристики

Сегодня на рынке находится одновременно несколько разновидностей вентиляционных дефлекторов. И все модели рассчитаны на конкретные задачи. Так, приборы классифицируются по принципу работы:

  • пассивно-активные устройства создают незначительную тягу за счет энергетически независимого устройства;
  • активно-пассивные, в которых дымосос присутствует, но характеризуется незначительной мощностью, в силу чего применяется лишь в случае, если, например, полностью отсутствует  ветер или слишком сильно растоплена печка. То есть, непосредственно дефлекторная система выполняет свою работу даже во время отключения мотора;
  • в активном дефлекторе находится встроенный дымосос, при этом он работает все время при сгорании топлива.

На дымоход

Чаще всего колпак дефлектора ставится на дымоход. Он монтируется для обеспечения нормальной тяги для вывода дыма. Так, устройство повышает функционирование оборудования на 25%, что позволяет увеличить прогорание горючего и снижает тепловую отдачу.

Для кондиционера

Принцип работы дефлектора дял кондиционера значительно отличается от традиционного. Эти вытяжные системы представляют собой экраны-отражатели, перераспределяющие массы воздуха, которые производит кондиционер. Так, они направляются не на людей, а в пол или в потолок, рассеиваясь и не утрачивая своего статического напора.

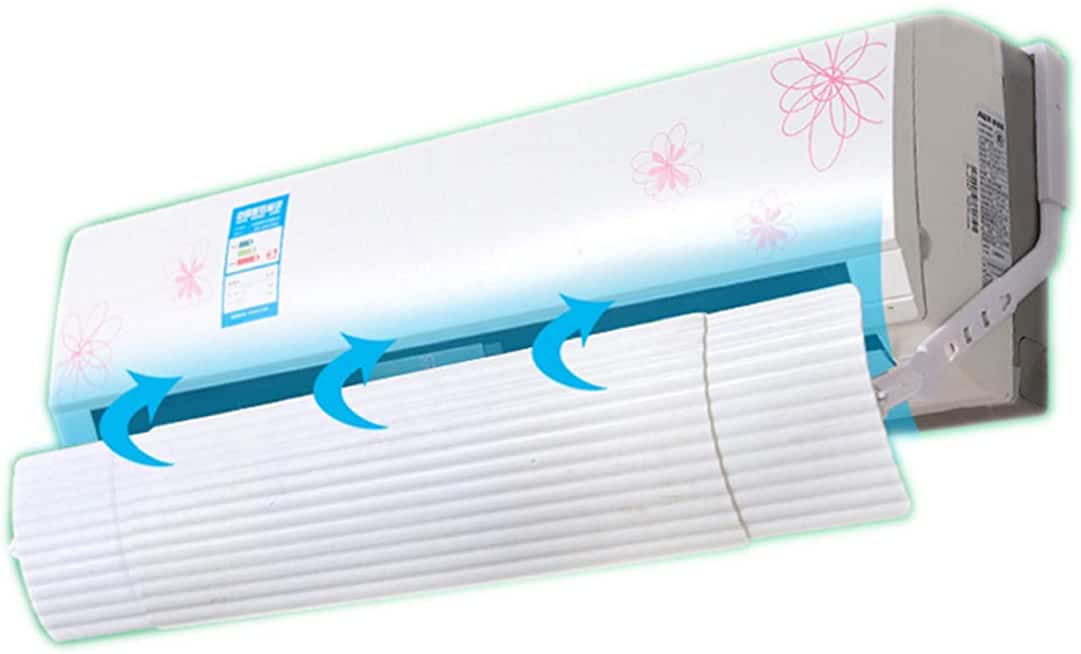

Дефлектор для кондиционеров

Ротационный активный дефлектор

Эти разновидности дефлекторов требуются для увеличения производительности естественной приточно-вытяжной конструкции в 5 раз. Но, в тоже время, это оборудование не требует подключения к электроэнергии. Ротационные модели состоят из движущейся головки, в которой находятся лопасти, установленные на основание и зафиксированные подшипниками.

Эти дефлекторы на вентиляционную трубу работают по следующему принципу:

  • Ветер дует снизу в лопасти, благодаря чему происходит движение оголовка. Так воздух начинает разряжаться и тяга повышается;
  • За счет подшипников головка крутится с постоянной скоростью, причем даже во время сильных порывов ветра.

Флюгер

Эти устройства дефлектора особо ценные. Особенно, если в канале вытяжки периодически появляются воздушные вихри или для местности характерны сильные ветра, постоянно изменяющие направление движения.

Для чего нужен флюгер и какой у него принцип работы:

  1. Как правило, можно встретить насадку-дефлектор, которая называется «драконом». Это цилиндрический зонтик для трубной конструкции, имеющий уникальную подшипниковую систему, вращающуюся лишь в необходимую сторону. В этом случае воздушные потоки проникают в пространство между вогнутыми козырьками, изменяют вектор и перенаправляются к верху. Это позволяет создать необходимое разрежение воздуха для вытяжки, за счет чего и появляется тяга.
  2. Также флюгер может играть роль «капюшона». Это круглый желоб-уловитель ветровых масс, устанавливающийся в канале воздуховодов на обратном штоке. Однако у флюгера существует недостаток: в зимнее время он может обледенеть. Потому подшипники в этой конструкции нужно все время смазывать. Именно поэтому флюгарки в основном оправдывают себя в южных регионах, в которых зимы не такие суровые.


Флюгер

Цокольные дефлекторы

Этот дефлектор вентиляционный используется для проветривания цокольных этажей и для вывода влаги. Данные приспособления применяются в конструкциях принудительной и естественной вентиляции.


Цокольный дефлектор

Как ставить дефлектор

Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.

Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе

Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:

  1. В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
  2. Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
  3. На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
  4. Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
  5. На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.

Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.

Конструкция турбодефлектора

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

  • Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;
  • Вал с подшипниковой опорой, соединенный с корпусом;
  • Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

  1. двух металлических стаканов;
  2. фиксирующих кронштейнов, для крепления;
  3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

4 Рекомендации по выбору

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия

Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:

  • ASTATO;
  • ДС;
  • ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра см, табл. ниже:

Таблица для подбора устройства

Какой дефлектор выбрать

Если вы хотите установить вытяжку – усилитель тяги с минимальными затратами и не проводить обслуживание изделия в процессе эксплуатации, рекомендуется остановиться на статичных моделях – дефлектор Вольпер или ЦАГИ. Последний вариант предпочтительнее для кустарного производства.

Рекомендации по выбору различных дефлекторов:

  1. При отсутствии или отсутствии тяги лучше установить динамические варианты вытяжек – флюгер или флюгер.
  2. Покупая вращающуюся насадку, не гонитесь за экономией. В недорогих изделиях используется открытая петля – обыкновенный куст, который зимой подмерзает. Выбирайте флюгер или турбодефлектор с герметичным подшипником.
  3. H-образный капюшон пригодится в районах с сильным и постоянным ветром. В остальных случаях лучше взять ЦАГИ.

Покупайте перегородки Astato по желанию – усилитель будет работать в любых условиях. Но помните, подвижные части форсунки нужно периодически ремонтировать.

Процесс сооружения конструкции

Для начала, ещё до того как вы приступите к сооружению дефлекторного устройства, следует проверить наличие всех необходимых для осуществления данной операции работ. С этой целью вам могут понадобиться следующее:

  • Ножницы, предназначенные для резания металла;
  • Лист оцинковки;
  • Картон;
  • Гайки и болты, а также могут пригодиться и заклёпки.

Сперва следует произвести заготовки, которые создаются вырезанием их из картонного листа. Дальнейшие действия связаны с накладыванием макетов на металл, обведением посредством чертилки и вырезанием по контуру. В этих целях используем специальные ножницы, специализирующиеся на резке металла. Для того чтобы детали можно было бы скрепить друг с другом, используются гайки и болты либо заклёпки, выполненные, разумеется, из металла. Из металлической полоски производятся кронштейны, привариваемые к диффузору вместе с обратным конусом.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

Монтаж готовой конструкции

Осуществляется установка вентиляционного дефлектора следующим способом. Для начала следует поместить нижний цилиндр сверху на вентиляционное отверстие. Далее его нужно прикрутить посредством болтов и гаек. Что касается нижнего цилиндра, то к нему посредством хомута прикрепляют диффузор. В дальнейшем следует взять кронштейн и закрепить им обратный конус, а также колпак.

В тех случаях, когда имеет место чрезмерно просторное дымоходное отверстие, оно может быть уменьшено с помощью стальной проволоки. В этих целях её распускают и наматывают вокруг отверстия. Кроме всего прочего, рекомендуют осуществлять установку вентиляционного дефлектора примерно на 1,5-2 метра выше, чем расположен собственно уровень крыши. Объясняется это тем, что таким образом становится возможным улучшение тяги.

Выбор материала для изготовления козырька

На сегодняшний день выбор материалов для козырька достаточно велик. Пользуются медью, алюминием, оцинковкой. Но, как правило, предпочтение все же отдают нержавейке с полимерным покрытием. Стоит отметить, что некоторые фирмы предлагают своим потребителям дополнительно установку не только защитной сетки, но и экранов, отражающих тепло. Такой экран защитит козырек от перегревания его полимерной поверхности.

Перед тем как приступать к работам по монтажу дымоходной трубы и козырька, рекомендуется правильно спроектировать все Ваши действия на листе бумаги. Не забудьте внести в проект капельник, который выглядит как юбочка. Данный элемент поможет предотвратить попадание снега, дождя на кладку дымохода с внешней стороны. В результате козырек надежно защитит дымоход как снаружи, так и внутри.

Козырьки бывают таких видов:

  • Плоские
  • В виде домика, с четырехскатной крышей
  • В виде домика, с четырехскатной щипцовой кровлей
  • С полукруглой крышей
  • С флюгером
  • Имеют крышку, которая открывается.

Виды козырьков по форме:

  • Сводчатый (полуцилиндрический)
  • Шатровый
  • Четырехскатный
  • Двускатный
  • Шпилеобразный
  • Четырехщипцовый
  • Плоский.

Плоский козырек, сделанный из меди, как правило, ставят на крыши домов, выполненных в стиле Модерн. Европейский стиль постройки дома предполагает использование козырька с полукруглой крышей. А вот благодаря использованию козырька на дымоходе со щипцовой крышей происходит хорошее проветривание, а также надежная защита конструкции от заполнения ее снегом. В козырьке же со встроенным флюгером можно сделать специальную заслонку, благодаря которой продукты сгорания беспрепятственно будут выходить в ветреную погоду наружу. Флюгарка, которая может открываться, очень практичная в применении, так как с ее помощью можно производить чистку дымоходных каналов без усилий.

v В козырьке, сделанным самостоятельно, внешнее сечение делается больше внутреннего сечения трубы в 2-2,5 раза.

Начиная монтаж козырьков, нужно научиться разбираться и в причинах, по которым дымоходная труба задымляется. Это:

1). Не правильный диаметр дымоходной трубы.

2). Маленькая высота дымоходной трубы на крыше и не правильное ее размещение.

3). Задув холодного воздуха при усиленном порывистом ветре. При этом создается определенное давление на продукты сгорания, которые выходят наружу. Это приводит к падению тяги и внутри накапливается основная часть дыма.

Чертеж конструкции дефлектора ЦАГИ

  • d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
  • 1,25 d – расчетная величина диффузора в широкой части;
  • 1,7 d – значение ширины зонта;
  • 2 d – требуемый диаметр кольца;
  • 1,2 d – значение высоты кольца;
  • d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

  1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
  2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
  3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
  4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
  5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута

Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра

В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

Принцип работы

В переводе дефлектор можно определить как отсекатель. На принципе рассечения и отражения воздушных потоков от поверхностей диффузора и работает устройство. Установленный на крыше дефлектор вентиляции способствует разряжению, улучшая тем самым эффект вытяжки. В итоге такая переработка воздушных масс повышает и эффективность оборудования, подключенного к каналу.

Существуют и конструкционные способы увеличения КПД диффузора. Как показывает практика, на его эффективность влияет устройство самого воздуховода. Если установить дефлектор на дымоход, шахта которого на выходе располагается с наличием изгиба или по кривой, то рассечение даст больше тяги.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
