Как выбрать провод?
Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие. Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.
Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².
Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².
Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.
При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.
Медные провода обладают значительно лучшими качествами, например:
- Они не так сильно подвержены окислению.
- Лучше проводят ток.
- Более адоптированы под внешнюю среду.
- Не так подвержены поломкам в местах сгибов.
При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.
Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.
Группы изделий
Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.
Провод
Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.
Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.
Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.
Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.
Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.
Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.
Кабель
Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.
Кабель, в свою очередь, бывает:
- контрольный;
- силовой;
- аналоговый;
- телефонный;
- радио.
Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.
Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.
Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.
Шнуры
Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.
Классы и виды
Категории
Категория определяет именно количество жил или пар, которые есть в проводе. Обозначается как «Cat.». Советую прочесть более подробную статью про витую пару тут.
| Cat. | Количество жил или пар (2 жили) | Описание | Частота |
|---|---|---|---|
| Cat. 1 | 1 жила | Использовался ранее для передачи голоса в телефонных линиях. | 0.2МГц |
| Cat. 2 | 2 жила | У нас ранее или даже сейчас может использоваться для передачи данных по телефонным линиям. Технология aDSL. | 3МГц |
| Cat. 3 | 4 пары | Передача информации по технологии 100 BASE-T4. Максимальное расстояние до 80 метров, скорость ограничена до 10 Мбит в секунду. | 15Мгц |
| Cat. 4 | Примерна та же технология, как и прошлый вариант, но скорость выросла до 15 Мбит в секунду за счет увеличения сечения и частоты. | 20МГц | |
| Cat. 5 | Используется только две пары, но с увеличение частоты выросла скорость до 100 Мбит в секунду. | 100МГц | |
| Cat. 5e | Усовершенствованная версия прошлой модели. Имеет туже частоту. При использовании всех жил скорость вырастает до 1 Гбит в секунду. | 100МГц | |
| Cat. 6 | Толщина проводов немного выше, за счет чего выросла частота и объём передаваемых данных. Также такие кабеля имеют оплётку вокруг каждой пары, а также основную. За счёт чего возможно использование каждой жили по отдельности. Скорость — 10 Гбит в секунду. Но упало максимальное расстояние передачи до 55 метров | 245МГц | |
| Cat. 6a | То же самое, что и прошлый вариант, но с увеличением частоты расстояние выросло. | 500МГц | |
| Cat. 7a | Gigabit Ethernet (40Gbe, 100Gbe) — передача данных от 40 до 100 Гбит в секунду. Диаметр больше, а значит и частота. | 1200Мгц |
В разработке находятся кабели типа Cat. 8 и 8а. Для каждого подобного кабеля можно использовать соответствующие коннекторы вида RJ-45. Для дополнительной защиты от электромагнитного воздействия можно использовать коннекторы Cat.6 или Cat. 6a или 7.
Материал оболочки
| PVC (Внутренняя) | ПВХ — самый дешевый материал |
| PP (Внешняя) | Полипропилен, для внешнего использования при высоких градусах — свыше 100 по Цельсию |
| Pe (Внешняя) | Полиэтилен. |
| B | Бронированный со стальной внешнеё трубкой |
| FR | Огнестойкая в пожароопасных местах. |
| C | Внутри есть пластиковая и стальная жила. Плюс с внешней стороны есть трос для растяжки провода между зданиями. |
| LS | При горении не выделяет опасный дым |
| ZH | При горении не выделяет галогеновые газы |
Телефонные провода и кабели
Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.
Несколько примеров:
- ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
- ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
- ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.
Это основные разновидности телефонных кабелей.
Как расшифровать марку кабеля
В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.
4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.
0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).
Г – гибкий или небронированный.
В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А – алюминий. Алюминиевая токопроводящая жила.
Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:
– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
– АВВГз. С заполнением, заполнение из резиновой смеси.
– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
– АВБбШв.
Б – броня из стальных лент
Ш- шланг защитный из ПВХ пластиката.
в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
– АСБ2лГ, АСКл, ЦСБ.
С – свинцовая оболочка.
2л – две лавсановые ленты
Г – голый. Защитный покров из двух стальных оцинкованных лент.
К – защитный покров из круглых стальных оцинкованных проволок.
Ц – изоляция бумажная, пропитанная нестекаемым составом.
– АКВВГЭ.
К – контрольный
Э – экран общий из алюминиевой фольги поверх скрученных жил –
АПвБбШп. П – изоляция из силанольносшитого полиэтилена.
п – наружная оболочка из полиэтилена.
– АПвПу2г. у – усиленная оболочка из полиэтилена
2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.
КГ – кабель гибкий.
Провод для сварочного аппарата.
КС – маркировка расшифровывается просто – кабель сварочный. Буква «П» обозначает, что провод имеет полимерную защиту, сочетание букв «ВЧ» (высокая частота) «ПП» (переменный и постоянный ток). Кабель для сварочного аппарата медный и устойчив к t °50C. , и имеет спец. изоляцию из шланговой резины для защиты от замыкания, не горючий. Сечение 10– 70 мм², рабочее напряжение 600В, частота 400Гц.
Виды маркировки кабелей для подключения сварочного аппарата:
- КГ–Т, используется для работы при повышенной температуре. t до 85°C.
- КГ–ХЛ, содержит специальную устойчивую к холоду резину (t до –60°С).
- КОГ1 имеет повышенную гибкость.
Кабеля и провода узкой специализации.
- ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
- КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации.
До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации. - USB–провод. Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
- Антенный коаксиальный кабель для телевизора должен обеспечивать качественную передачу телевизионного сигнала. Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

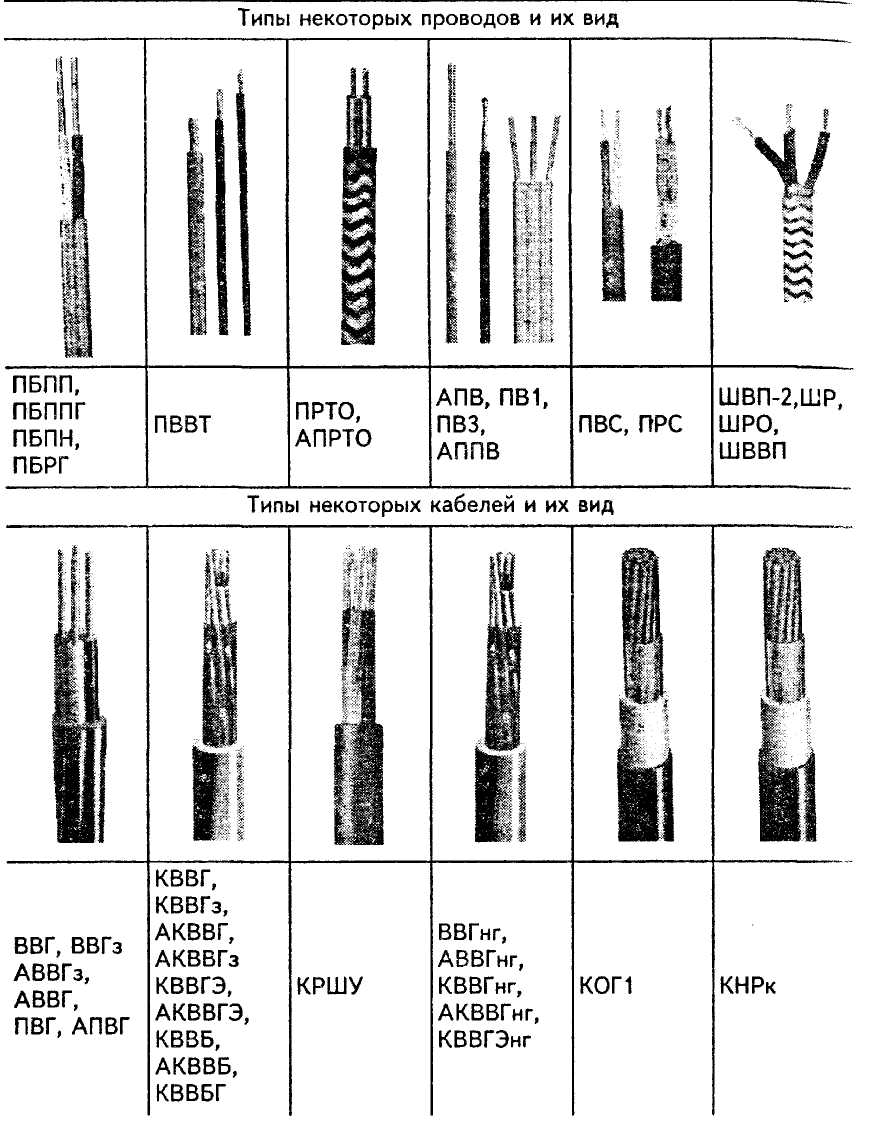

Разновидности проводов
При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.
С одной жилой
Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.
Для изготовления электрошнуров
Бытовые приборы подключают только медными электрошнурами:
- Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
- ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.
Плоские
Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:
- ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
- ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
- АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.
С перемычками
Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:
- ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
- АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.
Главные отличия
Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.
Одножильный и многожильный провода
Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.
Кабель
Отличия между изделиями описаны в таблице ниже.
Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий
Классификация проводов
Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники. Классификация изделий проводится по количеству жил:
Классификация изделий проводится по количеству жил:
- Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
- Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.
Классификация кабельных изделий
Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:
- Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
- Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
- Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.
При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.
При выборе важно помнить следующее:
- В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
- Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
- Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
- Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
- Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.
Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.
Правильный выбор
Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.
Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:
- ШВВП. Делается всегда в белом цвете.
- ПВС. Это изделие может быть белым или оранжевым.
- ВВГ всегда чёрный.
- NYM — серый.
Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте
Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.
Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг
Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:
- ПУНП.
- ПУНГП.
- ПУВП.
- ПБПП.
Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.
Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.
Виды сетевых кабелей связи для передачи информации
Кабели для передачи информации служат для передачи не только электроэнергии, но и информационных сигналов. Всего 10 — 15 лет назад существовали лишь телефонные и антенные виды сетевых кабелей, с развитием компьютерной техники информационных проводников стало намного больше. Многие из них используются в ограниченных сферах и представляют интерес лишь для узкопрофильных специалистов. Домашнему мастеру достаточно знать всего несколько видов.
Антенные кабели. Сегодня чаще всего используются кабели марок RG-6, RG-58, RG-59 или российские аналоги серии РК 75. Кабели с буквенным обозначением RG имеют множество разновидностей, они различаются сопротивлением проводника, устойчивостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и т. д.
RG-6 — коаксиальные виды кабелей связи, передающие высокочастотные сигналы для электронной аппаратуры, телевидения или радио. Центральная медная жила с сечением 1 мм2 окружена изоляцией из вспененного полиэтилена, экраном из алюминиевой фольги, внешним проводником из луженой медной оплетки и оболочкой из ПВХ. Используется для передачи сигналов кабельного и спутникового телевидения. Имеет широкий диапазон технических характеристик, связанных с частотой передающего сигнала, сопротивлением, экранированием и т. д. Например, в русском названии данного кабеля (РК 75) цифры обозначают сопротивление проводника — 75 Ом.
Кабель RG-6 идеально подходит для передачи видеосигнала от телевизионной антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.
Компьютерные кабели (витая пара) применяются в компьютерных сетях.
С их помощью компьютеры соединяются друг с другом или подключаются к Интернету.
Компьютерный кабель состоит из одной или нескольких пар перевитых проводов, это улучшает прием и передачу сигнала. Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка выполнена из ПВХ, иногда имеется дополнительная влагонепроницаемая оболочка из полипропилена. Кабель оснащается разрывной нитью, которая позволяет легко снять внешнюю оболочку и получить доступ к токопроводящим жилам.
Существует несколько видов компьютерного кабеля:
- UTP — пары проводов не имеют общего экрана;
- FTP — с экраном из алюминиевой фольги;
- STP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из медной сетки;
- S / FTP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из фольги.
Кроме того, компьютерные кабели различаются по количеству объединенных пар проводов.
