Виды, характеристики и применение влагозащищенных розеток

Какие лучше всего выбрать розетки для ванной комнаты

Существует большое количество видов и типов розеток для ванной. Их группируют в классы.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:

1. Достаточно лишь определить место размещения розетки.
2. Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

С крышкой над раковиной

В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.

Ассортимент садовых розеток

Каталог в этой категории предоставляет покупателям выбор между несколькими производителями:

— Стальные садовые розетки производства нашей компании. Разработаны и изготовлены в соответствиями с высокими требованиями по обезопасности. Лаконичный дизайн и надежность конструкции. В серии есть также уличные розетки со светильником. Что позволяет не только использовать ункционал розетки, но и освещать территорию

— «Русские фонари» — изделия этой российской компании исполнены в классическом стиле и помимо выполнения непосредственных функций привлекают внимание своим роскошным внешним видом. Красочно оформленная коваными элементами влагозащищённая конструкция парковых розеток обеспечивает надёжную работу техники и отлично вписывается в ландшафтный дизайн участка.
— «Eglo» — продукция австрийской фирмы выполнена в современном европейском стиле и с соответствующим уровнем качества

Строгость линий контура, оттенков окраски и металлического корпуса столбиков «Элго» соседствует с надёжностью и защищённостью элементов подключения.

Степень защиты оболочки

Защита оболочки всех устройств, которые имеют в конструкции электрические рабочие элементы, является одной из основных их характеристик. Класс защиты этих устройств регламентируется международным стандартом IEC60529 (DIN40050, ГОСТ14254).

Поэтому в характеристиках всех бытовых и промышленных электроприборов используется четырехзначный код IPХХ, где:

• IP – обозначение наличия определенного класса защиты;
• первое число обозначает уровень защиты от пыли и остальных микрочастиц;
• второе число указывает на степень защиты от влаги.

В маркировке электрооборудования может также использоваться буквенный символ, который отражает уровень защиты человека от доступа к его опасным частям. Но в маркировке влагостойких розеток его не используют.

Первое числовое значение в параметре IP обозначается семью цифрами, соответственно существует 7 уровней защиты от пыли и остальных микрочастиц:

• 0 – защиты вообще нет;
• 1-4 – есть защита от крупных частиц (кусков провода, гаек, шайб, болтов, камней, земли и т.д.) диаметром более 1 мм;
• 5 – есть защита от пыли, но существует вероятность попадания микрочастиц внутрь изделия, не нарушающих его работу;
• 6 – есть защита от пыли и остальных микрочастиц, они не проникают в устройство.

Второго числовое значение в этом коде обозначается девятью цифрами, соответственно есть 9 степеней защиты. Нам требуются 3 – 6 уровни:

• 3 и 4- имеется защита от брызг и дождя;
• 5 – предусмотрена защита от водяной струи;
• 6 – есть защита от сильного струи воды.

Для монтажа внутри помещений используют розетки нескольких степень защиты, например, IP44 или IP45. На улице разрешается также использовать открытые электророзетки – IP54/55, но самыми распространёнными являются изделия класса IP65/66, которые мы советуем устанавливать. Как говориться лучше немного перестраховаться, чем иногда сталкиваться с определенными неприятностями.

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка. На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

• Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
• Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
• Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

• Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
• Как минимум – двойная оболочка, например АВВГ;
• Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66

Комментарии:

Skept

Как по мне, так лучше провести кабель из дому, чем городить розетку на участке. Дождь, снег, иней, роса — не лучшие друзья для электричества

Андрюха

Skept, речь не идет о том, что эти розетки будут постоянно включены в сеть. Они подключаются обычно под отдельный пакетник и работают только в сухой сезон. Питают беседку или оросительную систему по графику. Можно, конечно же каждый раз тянуть удлинитель из дому в беседку, когда ты захочешь в ней чай попить, но куда удобнее включить автомат в доме и подключаться уже там.

Валентин

В случае уличной розетки я бы не стал покупать IP 66, т.к. она все равно не будет полностью погружена в воду, а переплачивать за такой функционал в два раза больше — нет никакого резона. Если розетка валяется в луже — какой бы она защищенной не была, я не стану не то, чтобы ее подключать, я даже к ней не притронусь, если она будет в это время под напряжением

Jamis

Почему-то никто не говорит о защите человека с уличной розеткой. Такое впечатление, что текст писался в 90 году. Во первых, надо обязательно ставить УЗО с отсечкой 5mA, как для ванной. А во вторых, надо использовать разделительный трансформатор, чтобы исключить возможность тяжёлого поражения током. Если не пользоваться Эл инструментом на 220В, то самое лучшее — это использовать безопасные напряжения на 12 или 36В. Благо таких ламп в магазинах полно.

Оставить комментарий Отменить ответ

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Устанавливаем розетку в ванную комнату правильно

Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Производители уличных розеток

В нашей стране популярны уличные розетки производителей Simon и Legrand. Испанская компания Simon является общепризнанным поставщиком электрооборудования для дома, офиса и улицы. Продукция славится оптимальным соотношением цены и качества. Изделия выполнены в стиле минимализм, в основном в золотом, белом и сером цвете.

Стоимость розеток варьируется — от 250 за одиночные приборы и до 700-900 рублей за комплекты. Покупатели отмечают высокую прочность изделий, простоту монтажа. Вся продукция оснащена защитными дверцами.

Французская компания Legrand покорила своих покупателей оригинальными дизайнерскими решениями. В каталоге компании присутствует несколько коллекций, которые содержат в себе все элементы для обустройства дома – от розеток и переключателей до фонарей. Стоимость продукции начинает расти от 300 рублей.

Пользователи отмечают проработанность каждой детали, универсальность приборов. Оттолкнуть от покупки может лишь высокая цена за особо понравившийся товар.

Классификация электрических розеток

Розетка представляет собой стандартный штекерный соединитель для подключения инструментов и бытовой техники, промышленных предприятий и машин.

Чтобы выбрать подходящую розетку для комнаты, вам необходимо иметь хотя бы первоначальное представление о типах розеток и учитывать несколько факторов при выборе розеток для помещений.

Галерея изображенийФото из Водонепроницаемая конструкция розеток рассчитана на работу во влажной, нестабильной среде, чаще всего при высоких температурах по правилам. Пластиковые крышки водонепроницаемых розеток исключают прямой контакт клемм с пылью и водой. В ассортименте представлены варианты, армированные шторами. Большая часть электромонтажной продукции, выпускаемой для бытового применения, предназначена для однофазной сети электроснабжения. Для питания мощного оборудования, установленного во влажной среде, в ряде коммерческих предложений есть устройства для трехфазной электросети, которые выполняют функции, аналогичные аналогичным устройствам. Помимо защиты конструкции от влаги, нормальной работы розеток обеспечивается коррозионно-стойкими материалами, используемыми при изготовлении корпуса и механизма. Специфика влагостойких розеток. Воздуховыпускное отверстие для устройства влажных помещений. Общие правила установки силовых устройств. Дополнительные защитные устройства. Продукция для однофазной сети. -фазные материалы

Специалисты в области электромонтажа выделяют большое количество типов и типов розеточных изделий, которые можно сгруппировать в несколько классов:

1. По типу крепления. Разделены на инвойсы и скрыты. Первые активно используются во вспомогательных, служебных и производственных помещениях. Их используют при установке ретро-проводки в коттеджах из бруса или бревна. Последние устанавливаются в помещениях, где упор делается на внутреннюю часть, то есть отсутствие выступающих элементов на стенах жилого помещения.
2. По количеству разъемов в панели розеток. Наиболее распространены изделия с одним, двумя и тремя разъемами. Есть изделия с четырьмя и более разъемами. От этого зависит количество подключенных и одновременно работающих устройств в комнате.
3. По типу вилки. Для разделения на типовые группы используется маркировка латинскими буквами. На территории стран постсоветского пространства используются C, E и F. Хотя в мире существует не менее 13 различных розеток и под них, соответственно, розетки.

Говоря о сопутствующих факторах, также необходимо помнить о напряжении электросети, в которой мы монтируем розетку: 220 или 380 В. 220 В используется для бытовой техники, а 380 В часто используется для питания всевозможных установок, станки, станки и т д

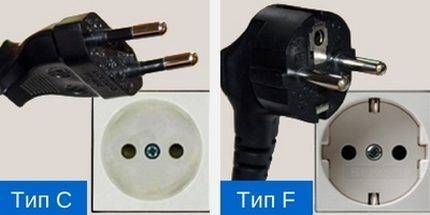

На постсоветском пространстве распространены розетки в немецком стиле, соответствующие европейским стандартам водоснабжения

В процессе выбора можно обращать внимание на цветовую палитру готового изделия, а главное – обращать внимание на производителя. Настоятельно не советуем покупать дешевые розетки – это говорит о наличии в конструкции дешевых материалов, что напрямую влияет на безопасность и надежность изделия

Все штекерные соединители (C, E и F) для Восточной Европы имеют почти такой же диаметр (разница 0,5 мм), что и отверстия для штекеров, и одинаковое расстояние между контактами, поэтому они почти взаимозаменяемы

Типы садовых розеток.

Колона для подключения садовой техники в виде шкафчика высотой 40см. Изготовлена из стали, окрашена в черный цвет с патинированием. Внутри расположены 2 влагозащищенные розетки немецкого производства. По желанию клиента высота колоны и кол-во розеток может быть изменено. Так же, среди стандартных моделей, существует колонна высотой 70см. В ней установлено 2 розетки и распаячная коробка. Возможно увеличение количества розеток внутри, а так же замена их на выключатели. Такие модели должны быть установлены фундамент. Стойка с наружними влагозащищенными уличными розетками. Есть модели на стойках из нержавейки или из окрашенной стали. Количество садовых розеток может быть 3 или 4 шт. Для этих моделей должен быть приготовлен фундамент. Так же, есть тип уличные розетки на колышке. Такие типы вы можете перемещать по участку закрепляя их на колышке в удобном месте.

Во всех типах используются влагозащищенные электроприборы, которые предназначены специально для эксплуатации на улице в любую погоду.

Работы по оформлению и уходу за приусадебным участком, газонами, клумбами и другими зелёными насаждениями требуют применения электрических приборов. Кроме периодического подключения необходимых устройств, существует потребность в подаче электроэнергии для стационарных систем декоративного освещения и полива, а также подключение бытовых развлекательных приборов в местах отдыха. Использование множества переносок и удлинителей для того, чтобы запитаться от домашней электросети не рекомендуется по соображениям безопасности. Оптимальным вариантом для постоянного электроснабжения участка служатсадовые розетки.

Разновидности электрических розеток

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность

Розетки в ванной комнате: общие требования

В ванной розетки чаще используются для подключения стиральной машины, фена, электробритвы, зеркал с подсветкой, полотенцесушителя и других бытовых приборов. Приборы устанавливаются согласно нормам, указанным в ГОСТе. Помещение делится на зоны – их 4, от 0 до 3. Установка розеток разрешена только в 3 зоне, устройства ставят влагозащищенные класса не менее IPx4.

Высота установки от пола

Стандарты высоты, на которых устанавливаются розетки, равны 0,9 – 1 м от поверхности пола. Но строгих правил нет, и при монтаже руководствуются удобством применения. Некоторая современная документация  устанавливает нормы, кардинально отличающиеся от общепринятых стандартов.

При планировке многоквартирных домов выбирается высота 40-45 см от уровня бетонной плиты (в итоге получается 30-35 см над полом). В требованиях ПУЭ указано максимальное расстояние – 1 м, поэтому монтировать электророзетки можно ниже, но для ванной рекомендуется устанавливать не ниже 0,3 м от пола. В идеале расстояние от 0,5 над уровнем пола.

Нормы установки и правила размещения

Деление ванной комнаты происходит на 3 зоны:

• 0 – там, где вода (душевая кабина, раковина);
• 1 – прилегающие стены, рядом с нулевой зоной;
• 2 – на расстоянии 60 см от краев нулевой зоны;
• 3 – условно безопасная зона, находится за пределами второй зоны.

По нормам ПУЭ устанавливать розетки можно только в третьей зоне. Распределительную коробку лучше поместить за пределами ванной комнаты. Класс влагозащищенности розеток – не ниже IPx4.

Мощность

Розетки отличаются по силе тока, на которую рассчитаны. В ванной используются приборы двух типов:

• для фена, бритвы и других небольших устройств используются устройства на силу тока 8 А;
• для стиральной машины или нагревателей применяются устройства на 16 А.

Розетки должны иметь заземление и влагозащищенный экран.

Степень влагозащищенности как определяется

Степень защиты от влаги – важнейший показатель для розеток, который будет установлен в ванной. Класс влаго- и пылезащищенности маркируется как IP и 2 цифры. Первая цифра определяет степень защиты от пыли и твердых частиц, вторая – от влаги. Для ванных применяются изделия с классом IPx4 и выше – это значит, что розетке не страшны брызги воды, попадающие со всех сторон. На устройстве обязательна крышка и шторки на контактах.
