Внутренняя канализация в квартире и частном доме: правила обустройства

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от таковой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что расположение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

система работает по самотечному принципу без использования компрессорных установок;
вся канализационная квартирная схема замыкается на общедомовых стояках;
основой работоспособности системы является соблюдение норм уклона труб канализации;
для выравнивания внутриканализационного давления используются вентиляционные фановые трубы.

Соблюдение всеми жильцами многоквартирного дома этих принципов при монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

Особенности планировки в квартире

Изменить схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности внешнему виду комнат.

В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Расположение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти основные правила монтажа таких систем. Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разделены коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.

Межэтажное пространство около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например крупными кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться исключительно для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, затем присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или непосредственно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая выравнивает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой приобретенного сантехнического оборудования. Для этого необходимо:

Определить типы сантехнических приборов и места их установки.
Начертить схемы трубопроводов с учетом углов их наклона.
Проверить достаточность размера и высоты отверстий в стенах для установки планируемой разводки.
Определить количество изделий и материалов для проведения монтажа, приобрести их.
Выполнить пробный монтаж труб и проверить возможность их установки.
Демонтировать старую канализацию при необходимости.
Окончательно установить канализационную разводку.
Выполнить монтаж сантехнического оборудования и подключить его к канализации.
Проверить полученную систему на наличие протеканий.

Если всё сделано правильно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

https://youtube.com/watch?v=gWE0pOCM8jI

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

Трехсекционный септик

Электрические инструменты, которые могут пригодиться:

болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Методы прочистки

Когда канализация засорилась, следует незамедлительно вызывать коммунальные службы. Среди них есть и частные, платные, которые гарантируют высокую скорость решения проблемы. Если засор небольшой, его можно устранить и самостоятельно несколькими методами:

Гидродинамическая прочистка – одна их самых эффективных, при которой отложения смываются большим напором воды. Для этого используют специальные агрегаты, создающие давление до 200 бар. Такая установка способна удалить даже старые жировые пласты, прочно застрявший мусор, накипь и грязь.
Механическая очистка – применение различных инструментов для устранения засора, каких как стальная проволока, трос, спирали.
Пневматическая очистка – это удар сжатого воздуха на большой скорости, в результате которого мусорная пробка разрывается на мелкие частицы и вымывается из канализации.
Химическая очистка осуществляется путем применением различных химических веществ для расщепления грязи. Проводить ее можно в домашних условиях, засыпав или залив средство в трубу с засором.
Приготовить средства для очистки можно и самостоятельно из подручных ингредиентов. Это могут быть солевые, содовые растворы, лимонная кислота, кока-кола и другое. В серьезных случаях, когда стоки непомерными нормами хлыщут из унитаза или умывальника, они могут оказаться малоэффективными, но справятся с мелкими загрязнениями.

Выбор материалов

Для частного строительства оптимальный вариант — полимерные трубы Для монтажа канализации обычно используют полимерные и металлические элементы. Разнообразие материалов позволяет выбирать изделия с оптимальным соотношением «цена-качество».

Чугунные трубы имеют ряд преимуществ:

высокая прочность;
надежность;
устойчивость к перепадам температур;
длительный срок эксплуатации;
способность противостоять серьезным механическим нагрузкам.

Спрос на трубы из чугуна стал стремительно падать при появлении пластиковых изделий. Это объясняется дороговизной металлических элементов, их большим весом и сложностью транспортировки.

При монтаже систем канализации из пластиковых труб выбирают изделия из ПВХ, полипропиленовые и полиэтиленовые элементы. При соблюдении общих правил и норм эксплуатации такие участки канализации служат более 50 лет. Монтировать полимерные изделия легко своими руками без специальной аппаратуры.

Стоимость канализации – материалы и работа

Канализация обойдется дешевле за счет экономии на рабочей силе. Если использовать ПВХ и все комплектующие из пластика, то цену можно еще снизить. Качество пластика позволяет эксплуатировать его до 50 лет.

Важно! Использование керамических или металлических деталей сделает объект дороже

Советы по обустройству системы

Чтобы избежать неприятностей, не рекомендуется совмещать фановый отвод (канализационная вентиляция) с вентиляцией домашней – запахи будут проникать в помещение. Внимательно делают стыки деталей, которые укладывают в землю. Может понадобиться подушка из песка, чтобы грунт не проседал и не деформировал пластик. Рекомендуется аварийный сток, чтобы можно было прочистить систему.

Современные технологии предлагают биологические методы борьбы с запахами от септика – бактериальные препараты, которые добавляются в колодцы.

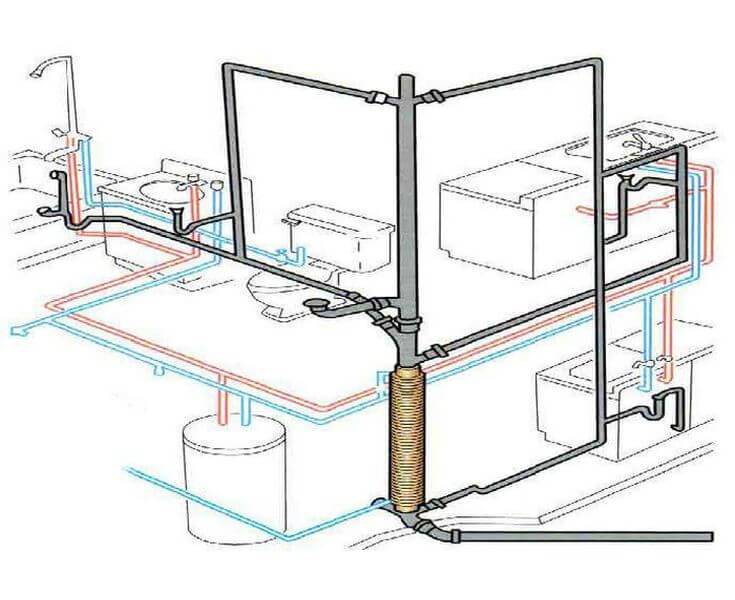

Схема внутренней канализации

Безусловно, стоит начинать именно со схемы. Уже на этапе проектирования дома лучше подумать над тем, чтобы все так называемые мокрые помещения находились как можно ближе друг к другу – такой подход впоследствии упростит обустройство внутренней канализации. Схема разводки труб в частном доме индивидуальна и может выглядеть как угодно. Ниже мы представляем один из вариантов плана на этаже.

При этом учитывают, что для отвода стоков из туалета необходимо использовать трубы диаметром 100–110 мм, а их рекомендованная общая длина составляет 1 000 мм. Для так называемых серых стоков, поступающих в стояки из ванной и кухни, используются полипропиленовые (ПП) или поливинилхлоридные (ПВХ) трубы диаметром 50 мм. Повороты сети выполняются за счет сочетания двух пластиковых колен с изгибом 45 градусов, что позволяет минимизировать риск образования засора, который придется устранять в ходе эксплуатации канализации (как справиться с этой напастью, читайте здесь). Дешевле и надежнее делать ставку именно на трубы ПП или ПВХ, так как они дешевле, надежнее и долговечнее чугунных. К тому же монтаж внутренней системы при их использовании существенно упрощается.

Самым важным при проектировании является определение будущего расположения стояка или коллекторной трубы. Уже от этого, как говорится, будем «плясать» дальше.

Но все-таки давайте подробнее поговорим о том, как своими силами разработать схему канализации для частного дома. Ведь с ее помощью мы сможем объективно судить о том, сколько и чего (материалов и сантехнического оборудования) необходимо для устройства системы в целом. Всю работу лучше проводить, используя обычные листки в клеточку, но лучше все же купить пару листов «миллиметровки». Еще нам понадобятся остро заточенный карандаш, линейка и рулетка. Последовательность работы по составлению схемы можно представить следующим образом:

составляем план дома в масштабе (используйте имеющийся или пройдитесь по всем помещениям с рулеткой и снимите все размеры);
определяемся с расположением стояка (стояков);
на каждом этаже в соответствии со своими потребностями условно изображаем сантехнические приборы (на этом этапе желательно знать о способе их подключения);
изображаем на плане трубы от сантехнических приборов до стояка и фасонных частей (соединительные элементы, такие как отводы, тройники и т. д.);
повторяем все вышеперечисленные операции для каждого этажа дома;
определяемся с размерами стояка и фановой трубы, о которой пойдет речь ниже;
суммируем длины всех труб внутренней канализации вплоть до выпуска;
составляем схему внешней канализации дома, которая включает трубы от выпуска до септика или станции глубокой биологической очистки стоков и учитывает требования СанПиН 2.1.4.1110-02 и СНиП 2.04.03-85.

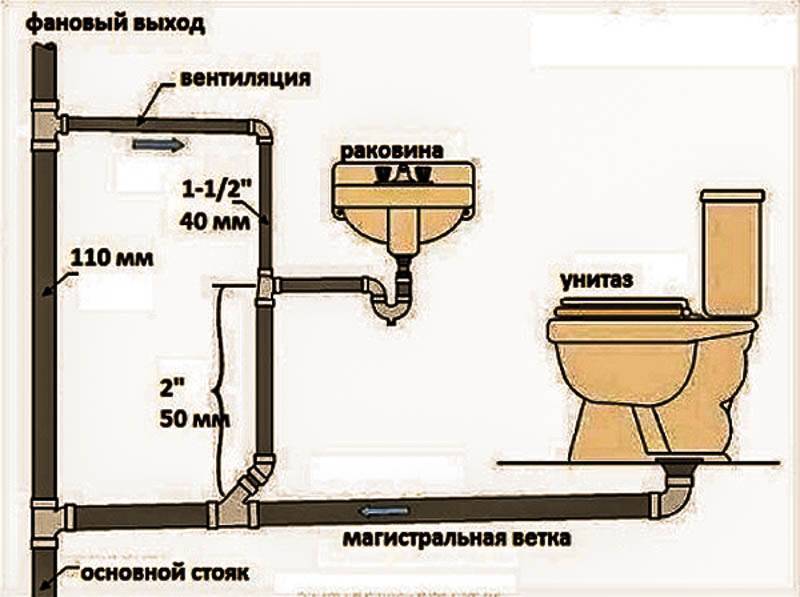

Правила гидродинамики при обустройстве и монтаже канализационной системы

Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.

Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления

При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом

вентиляция — фановая труба

Монтаж сантехнических приборов

Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.

Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.

Этапы монтажа

Процесс создания канализации делится на множество этапов, начиная от подбора элементов необходимого размера и заканчивая пробным пуском. Работы по устройству внутренней и наружной части системы проводятся отдельно, с учетом особенностей здания и участка, на котором оно расположено.

Устройство внутренней канализации

Перед монтажом внутренней канализации и систем водоснабжения снимают старые трубы. Этапы технических работ:

Отключают горячее и холодное водоснабжение.
Разводным ключом снимают шланг, используемый для проведения воды к бачку унитаза.
Снимают унитаз.
Полностью очищают помещение санузла.
Выполняют разборку старой канализации.
Снимают трубы, расположенные рядом со стояком. Устраняют элементы, отходящие от тройника, вмонтированного в стояк.

Перед подведением новых труб к стояку необходимо сделать зачистку остатков старого герметика и установить новую манжету.

Рекомендации по монтажу внутренней канализации:

Унитаз подсоединяют к сети пластиковой трубой диаметром 110 мм. Далее выполняют плавный переход к участку размером 50 мм. Подходящий вариант – создание мостика с изделием 100 мм.
Слив и уклон устанавливают на одном уровне, а стыки герметизируют.
Нежелательно использовать переходники с прямым углом. Лучше применять 2 элемента с поворотом на 45 градусов. Разводка в ванных не требует раструбной сварки труб.
Проводят полную сборку канализации. Трубы вставляют друг в друга, герметизируя соединения.
Для надежного крепления сетей горячего холодного и горячего водоснабжения стоит использовать силиконовый герметик.
На завершающем этапе работ выполняют подключение внутренней сети к наружной канализации.

Проведение наружной канализации

Для монтажа внешней канализации с септиком и фильтрующей конструкцией необходимо вырыть котлован. Расстояние от него до жилых построек рассчитывается исходя из размеров загородного участка. Минимальное удаление от дома должно составлять 5 м.

Особенности технологии устройства наружной канализации:

Размеры ямы для септика выбирают в зависимости от интенсивности использования сантехнических приборов и количества проживающих в доме людей. Для 4 человек необходимо соорудить выгребной колодец с 3 кольцами высотой 1 м и диаметром 1,5 м. На дачном участке можно установить простой септик минимального объема.
Перед монтажом бетонных колец делают песчаную подушку толщиной 15-20 см. Впоследствии ее заливают бетоном, а спустя сутки устанавливают кольца. Стыки между бетонными элементами заделывают смолой или битумом.
Чтобы проложить наружную канализационную трубу (минимальный диаметр 11 см), выкапывают траншею от септика до фундамента дома

Важно учитывать глубину промерзания грунта в регионе. Если она равняется 1 м, траншея должна быть такой глубины, чтобы верхний край трубы был ниже этого уровня

При слишком большой глубине промерзания почвы необходимо продолжить канализацию на метровой глубине, и утеплить ее. Уклон трубопровода наружной системы должен составлять 2-3 см на каждый метр.
Чтобы соединить трубу с септиком, в нем необходимо просверлить отверстие болгаркой. Для сохранения трубопровода стенки септика следует обернуть утеплителем.

Соединяя трубы в магистраль наружной канализации, необходимо смазывать стыки специальным клеем. При необходимости обустройства изгибов используют колена с максимально плавным углом поворота.

В дом труба входит через подвал или фундамент. Лучше, если она будет проведена до заливки основания. Для этого используют гильзу – более широкую трубу, защищающую канализацию от механического давления.

Ливневая канализация

Ливневая система утилизации воды монтируется отдельно от бытовой. Наружная часть системы подключается к водостокам построек. Для этой цели производят:

Монтаж дождеприемников, зафиксированных при помощи битумной мастики.
Размещение труб или лотков, в зависимости от выбранной системы сбора осадков (линейная или точечная).
Размещение стояков.
Организацию водосброса – в лоток или коллектор.

Ливневую канализацию устраивают в следующем порядке:

Размечают территорию с применением трассировочного троса.
Проводят земляные работы, в ходе которых закладывают колодцы и траншеи, выполняют канавы для монтажа наземных лотков.
Устанавливают наземные дождеприемники.
В намеченных местах размещают лотки и трубы.
Объединяют разрозненные элементы в единую систему ливневой канализации.

Перед началом эксплуатации необходимо провести пробную проливку. В процессе эксплуатации проводят регулярную чистку сети.

Правила обустройства выгребных ям

Если строится выгребная яма — санитарные нормы обязательно необходимо соблюдать. Отстойники, имеющие рабочий объем не более одного кубометра стоков и нечистот в сутки, относятся к классическому варианту обустройства выгребных ям для обслуживания дачных строений и загородных домов, в которых проживание людей непостоянное и не используется водонагревательное оборудование и бытовая техника.

Согласно санитарным требованиям, расстояние от септика до летней кухни не может составлять менее 5 метров. В том случае, когда суточный объем стоков достигает 8 кубометров, дистанцию следует увеличить до 8 метров.

Правила обустройства выгребных ям предусматривают соблюдение ряда требований:

когда водосток в сутки равен 3 кубам – трубы необходимо располагать как можно ближе к грунтовым водам (расстояние 40-50 метров);
трубы следует монтировать вверх относительно течения подземных вод;
если в непосредственной близости от дома есть артезианский источник, расстояние от скважины до выгребной ямы должно быть не менее 20 метров.

В том случае, когда у домовладельцев нет возможности соблюдать расстояние сливной ямы от дома и источников питьевой воды специалисты рекомендуют делать колодцы или каптажи одновременно для нескольких домов. При этом необходимо соблюдать 2,5-5 метра отступа от «красной линии».

Внешняя канализация

Схема системы канализации

К внешним элементам канализации относятся отстойники, колодцы и подводящие трубы. Срок создания и особенности эксплуатации напрямую зависят от типа выбранной вами системы.

На размещение любого из выбранных вариантов влияют следующие факторы:

на какой глубине сточные воды
рельеф придомовой территории
насколько сильно почва зимой промерзает
наличие скважин на участке
структура грунта
прохождение иных коммуникаций по участку

Монтаж сливного колодца

Канализационный колодец

Монтаж сливного колодца

Самый простой вариант для внешней канализации, это сливной колодец. Как же сделать его своими руками?

Определить место, где рыть яму под колодец. Колодец нужно располагать чуть ниже, чем дом
Вырыть подводящий канал от дома до котлована и сам котлован
Выбрать материал для облицовки стенок резервуара
Собрать колодец, подвести трубу от дома
Засыпать ров и смонтировать крышку для резервуара

Самые распространенные материалы для стенок резервуара:

готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки.

Сливной колодец может быть герметичным и просеивающим. Если вы выберете герметичный, то дно котлована, тоже необходимо будет закладывать. На дно просеивающих колодцев, как правило, засыпают щебень или гальку, чтобы они пропускали часть стоков в почву.

Монтаж септика

Перед началом сооружения септика нужно подготовить его проект. В проекте обязательно учесть объем будущего сооружения, учесть строительные и санитарные нормы. Кто впервые сталкивается с похожей проблемой, советуют обращаться за помощью в составлении проекта к специалистам. Но можно попробовать сделать проект самостоятельно

Важнейшая часть подготовки это расчет объема отсеков септика. Для того чтобы очистка сточных вод производилась максимально эффективно, стоки должны находится в сливной камере 3-е суток. Вам нужно рассчитать объем сливаемой жидкости по количеству проживающих в доме

Подготовка котлованов, рвов. Роем котлован под камеры и ров от дома для трубы

Определяем материал для септических камер

Сборка камер. Монтируем камеры в котлован

Обратите особое внимание на герметичность отсеков, стыки необходимо уплотнить, хорошо за герметизировать

Подключение. На завершающем этапе мы подключаем трубы к септику и проводим тест
Необходимо учитывать нормы размещения сточных конструкций на приусадебном участке

Самые распространенные материалы для септических камер:

готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки

Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Прокладка новой канализации

После
полного удаления старых труб начинается установка новой системы. Монтаж канализации в квартире своими руками
требует навыков и умения, поэтому будет правильно организовать процесс с участием опытных профессионалов. Руководствуясь
заранее созданной схемой, производят разметку системы с соблюдением необходимых
углов уклона и прочих требований технологии. Удобнее всего, если монтаж
канализации производится в новостройке
или частном доме, где все действия выполняются одновременно во всем
строении. Однако, чаще всего приходится собирать новую систему взамен
старой, отслужившей свой срок службы внутренней сети.

Порядок
действий обусловлен конфигурацией и размерами системы. Если приходится
выполнять обширный монтаж разветвленной разводки, можно параллельно вести
работы в нескольких участках, при условии правильной и точной разметки

При соединении
чугунных и пластиковых элементов надо соблюдать одно важное условие: сначала
пластиковую трубу до упора загоняют в манжету, а затем вынимают ее обратно
примерно на 1 см (не более). Это обеспечит температурный зазор, необходимый для
компенсации расширения пластика при нагреве от прохождения горячих стоков

Установка стояка

Вертикальный
стояк обычно устанавливается в первую очередь. Сверху и снизу на срезанные
торцы устанавливаются пластиковые переходники с муфтами. Необходимо проследить,
чтобы уровень горизонтального отвода соответствовал высоте выпускного патрубка
унитаза, иначе тот не сможет нормально работать. Этот момент нельзя упускать,
контролировать уровень следует на всех этапах выполнения монтажа своими руками.

Стояк канализации

Для сборки стояка понадобятся:

Тройник с отводом под горизонтальный лежак;
прямые участки трубы;
ревизионный люк.

Собирать стояк начинают сверху. Длину нижнего
участка сначала подгоняют вчерне, затем устанавливают насовсем. При правильном подходе никаких
особых проблем не возникает, главное — прочно зафиксировать верхнюю часть
колонны в неподвижности.

Монтаж горизонтальной разводки

После сборки
стояка установка
канализации в квартире продолжается изготовлением горизонтального участка.
Сначала по стене проводят линию с необходимым по технологии уклоном. По ней в
нужных точках сверлят отверстия, куда вставляют пластиковые дюбели и
устанавливают хомуты. Затем от стояка начинают вести сборку лежака. В сложных
случаях производят черновую примерку без полной герметизации, чтобы определить
длину прямых участков труб. Их обрезают со свободной стороны, трогать манжету
нельзя. После обрезки необходимо зачистить торец как снаружи, так и изнутри.
Это делается для того, чтобы снизить сопротивление при сборке и удалить
заусенцы, которые впоследствии станут участками образования засоров. Все
угловые или поворотные участки надо сразу развернуть в рабочее положение.

Герметизация соединений

Если
производится сборка сети из пластиковых трубопроводов и переходников с
резиновыми уплотнителями, то никаких дополнительных действий не требуется.
Плотность такого соединения для безнапорных систем считается вполне
достаточной. Если использованы пластиковые манжеты, то перед окончательной
сборкой на внутреннюю часть патрубка и внешнюю часть трубы следует нанести
силиконовый или полиуретановый герметик.

Основные правила планирования

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы. Советы по обустройству стояка и унитаза:. Советы по обустройству стояка и унитаза:

Советы по обустройству стояка и унитаза:

Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
Недопустимо выводить край фановой трубы в дымоход.
Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
Раструб канализационных труб должен быть расположен навстречу водяному потоку.
При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Внутренняя канализация: варианты устройства в квартире и частном доме
