Как самостоятельно установить внутреннюю розетку

Разновидности приборов

Среди основных классификационных признаков можно выделить возможность регулировки, количество розеток в одном установочном блоке и материал изготовления. Что касается регулировки, то существуют стационарные модели напольных розеток, устанавливаемые с постоянной фиксацией, а есть устройства, которые можно в процессе эксплуатации настраивать по высоте, корректируя и положение лючка.

По количеству розеток можно выделить несколько групп приборов, но стандартный диапазон обычно укладывается в пределы 1-12 шт. Материал изготовления представлен пластиком и металлом. Пластиковые напольные розетки проигрывают в надежности и могут деформироваться при контактах с агрессивными средами. С другой стороны, они стоят дешевле и предусматривают большой выбор стилистических вариаций. Металл с антикоррозийной защитой более основателен и долговечен, поэтому модели с такими корпусами часто рекомендуют для установки в общественных местах и производственных помещениях.

Советы по установке и подключению

Следует учитывать следующие моменты:

  1. Лучший вариант розетки для электроплиты — накладная.
  2. Кабель нужно использовать медный многожильный. Сечение жил — 3х4 миллиметра.
  3. Кабельные жилы подключаются к вилке и розетке в соответствии со схемой.
  4. Кабель для подключения оборудования направляется на защитный автомат электрощита в 40 А.

  1. При отсутствии заземлительного контура кабель подключается к металлической конструкции электрощита в подъезде. Запрещено соединение контактов «ноль» и «земля» между собой или на металлическом корпусе щита.
  2. Перед подключением все контакты следует тщательно зачистить, а также предохранить от окислительных процессов (понадобится лужение жил с помощью паяльника или обжатие гильзами из латуни).
  3. Подключение электроплиты производится с особой тщательностью. Если контакты соединить недостаточно качественно, они будут греться и подвергаться окислению, следствием чего станет короткое замыкание.

Критерии и правила выбора

Определяющим фактором при выборе является надежность конструкции, а значит, большое значение играют материалы, из которых она изготовлена.

Так, пластиковое основание менее устойчиво к перегреву, который может возникнуть из-за перегрузки или использования вилки с незамеченным дефектом.
Розетки с керамическим основанием встречаются в продаже реже, однако, они более надежны в этом отношении.
Розетки с защитным корпусом из противоударного пластика несколько дороже, однако, высокое качество материала и его устойчивость к механическим воздействиям позволяют быть уверенным в безопасности и исключают вероятность частой замены сломанных розеток.
Следует обращать внимание и на устройство фиксации проводов. Винтовые зажимы надежны и практически не требуют впоследствии никаких действий со стороны пользователя

Призванные повысить удобство монтажа, клавишные зажимы не всегда достаточно крепко фиксируют провода и часто ослабевают со временем. Ослабевшие клавишные зажимы придется подтягивать для обеспечения нормального соединения розетки и электропроводки.
Одинарная, двойная или даже тройная розетка будет выбрана для установки в конкретном месте – зависит от количества подключаемых потребителей.

Перечисленные выше параметры влияют на надежность, однако в продаже имеются изделия с «дополнениями», которые могут сделать использование розеток более комфортным, и их наличие тоже может повлиять на выбор.

Защитные шторки

Очень удобны розетки с изолирующими шторками, закрывающими контакты. В квартире, где живут маленькие дети, они практически незаменимы. В отличие от «заглушек», с помощью которых принято обеспечивать безопасность розеток, шторки невозможно вынуть, что практически исключает риск несчастного случая.

Откидная крышка

Крышкой оснащают розетки, которые устанавливаются во влажных помещениях: ванной, бане, прачечной.

В то время, когда розетка не используется, крышка предотвращает попадание внутрь влажного воздуха.

Выкидное устройство для вилки

Плотно входящая в розетку вилка требует усилий для извлечения. Кроме того, для того, чтобы от постоянного воздействия не расшатывалось крепление розетки к плоскости, необходимо, вынимая вилку, аккуратно придерживать розетку рукой. Выкидное устройство позволяет нажатием клавиши быстро ослабить захват, в то же время пружинное устройство выталкивает вилку наружу.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

  1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

  1. подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
  2. если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
  3. применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
  4. затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
  5. теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
  6. монтируем розетку на место установки и проверяем наличие подключения.

Принципы монтажа

Болгарка для резки плинтуса

Для проведения работ мастеру понадобятся:

  • Перфоратор для формирования отверстий под дюбели.
  • Ножовка или болгарка для резки плинтуса. Шлифмашина делает более ровный срез.
  • Молоток, оснащенный добойником.
  • Рулетка/линейка и строительный карандаш.
  • Бокорез для снятия оплетки с кабеля.
  • Отвертка.

Также для устройства скрытой проводки мастеру придется заготовить такие материалы:

  • Пристенный бордюр (он же плинтус), оснащенный кабель-каналом. Его цвет и высота могут быть произвольными.
  • Торцевые заглушки в нужном количестве.
  • Кабель (трехжильный для заземления или двухжильный — без него).
  • Плинтусная розетка (мультибокс).

Мультибокс

Подрозетник представляет собой короб с переходником внизу

Это специальная плинтусная накладка, которая имеет вырезы под профиль пристенного бордюра. Укладывается на него вплотную. В продаже есть разные модификации профилей, так что можно выбрать любой мультибокс под всякий плинтус.

Чаще накладку используют для установки обычной розетки. Но в ней можно размещать выходы под кабели телефона, интернета и пр. Монтируется мультибокс максимально просто и быстро.

Кабель-канал

Несмотря на то, что часто в ПВХ-плинтусе уже есть встроенный канал, некоторые мастера предпочитают использовать отдельные пластиковые П-образные короба под укладку кабеля. Внешне каналы различаются по глубине и высоте, что позволяет проложить в них одновременно от 2 до 5 проводов. Сверху короб закрывается декоративной крышкой. Кабель канал укладывают под плинтус (кроме деревянных или каркасных домов).

Розетки внутренние и внешние

Встроенные точки питания монтируют в мультибокс, а наружные используют в тандеме с кабель-каналом при укладке проводки в деревянных домах. Если внутреннюю точку питания можно использовать по любым стенам, кроме древесины, то для применения внешней розетки ограничений нет.

Устройство электрической розетки

Устройство электрической розетки

Классическая электрическая розетка собирается из пластмассовой внешней панели (материал может быть другой, назначение – прикрыть внутренние детали) и непроводящего ток основания с микроконтактами и штепселями. Последние необходимы для закрепления вилки устройств.

Основание производят из термоустойчивого пластика или керамики, главное, чтобы материал не проводил электричество и не плавился при коротких замыканиях, возгораниях. Пластмасса – дешевая и прочная, керамика стоит гораздо больше и отличается значительной хрупкостью. Число контактов, форма и размер розетки зависят от типа и предназначения (например, трехфазные имеют по шесть контактов, однофазные – два), а также страны изготовления. При производстве руководствуются положениями ГОСТа или специальных ТУ.

Материалы контактов

Микроконтакты электротехнических изделий должны быть достаточно прочными, хорошо закрепленными, проводить электричество и не «отходить» длительное время. Обычно используют следующие материалы:

  • бронза – подходит для всех типов помещений, разных условий эксплуатации;
  • латунь – используется только при нормальном уровне влажности в комнате, запрещено устанавливать в банях, ванных комнатах, на улице – быстро выйдут из строя, может возникнуть замыкание, перегорание приборов;
  • латунь луженая (защищенная от коррозии) – отлично переносит повышенную влажность, специальная обработка не позволит влаге воздействовать на металл и разрушать его.

Латунные микроконтакты являются наиболее уязвимыми. Металл бледно-желтого цвета, блестит. При постоянном воздействии влаги окисляется, ржавеет. Повышенная жесткость материала не позволяет контактам пружинить, что с течением времени приводит к ухудшению соединения – под давлением вилки пластинки расходятся и перестают замыкать электрическую цепь. Дополнительно приходится устанавливать пружинистые «лепестки», которые сводят контакты.

Обработанная – луженая – латунь сильно отличается от первоначального материала. Цвет становится белым, матовым. Благодаря антикоррозийному покрытию контакты не окисляются, легко пружинят и сохраняют первоначальный загиб. Поэтому материал используют в уличных розетках и устанавливаемых в помещениях с повышенной влажностью.

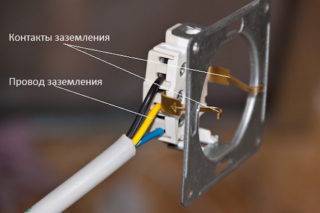

Заземляющий контакт

Соединение на фазу – обязательный момент для подобных устройств. Контакт на заземление является дополнительным и встречается в специальных моделях (необходимо уточнять при покупке). Приобретают такие розетки для:

  • высокомощных приборов и техники;
  • устройств, «чувствительных» к качеству электричества (в частности, электронных);
  • приборов, которые используют воду в работе (например, стиральные и посудомоечные машины).

Помимо этого, заземляющие типы розеток устанавливают в помещениях с высокой влажностью и на улице – требование безопасности при работе с электротехническими устройствами и проводкой. Рабочее заземление в устройстве розетки позволит обезопасить пользователей и технику.

Цены на простые модели ниже. Глубина посадки в стену меньше, поэтому под них требуется сверлить небольшое отверстие. Однако для мощных устройств такие розетки не подходят (в том числе на компьютеры). Опасность заключается и в накоплении статического остаточного электричества, которое губительно для электроники.

Подключение проводов

Микроконтакты розеток оснащены небольшими пластинами, которые необходимо соединять с проводами электрической проводки помещения. Используют винты или зажимные механизмы. Последние позволяют быстро выполнить подключение, не используя отвертку.

Винтовые разделяют на два типа:

  • вариант с закреплением провода на конце в форме петли;
  • способ прямой фиксации конца кабеля.

Первый метод требует длительного времени подключения: винты откручиваются полностью, провод закручивается петлей (можно применить круглогубцы), затем петля надевается на болт, формируется конечный вид, фиксируется гайкой. Второй – соединение выполняется быстро – винт ослабляют, в получившийся зазор вставляют конец кабеля, плотно закручивают.

Современные розетки часто устанавливают блоками – 3-4 штуки рядом и под одну внешнюю крышку. Подобное параллельное подключение предусматривает пожильное соединение проводов к каждой точке питания, перемычки проводят в отдельные разъемы.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

  • розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
  • штепсельные розетки устанавливают в 50–100 см от пола;
  • «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Прокладка “витой пары” в/на стенах

Переходим от теории к практике. Если мы говорим о прокладывании кабелей и проводов в новом здании, то особых вопросов не должно возникнуть: вкладываем витую пару рядом с остальными коммуникациями обычно в гофрированные трубочки, а их в прорезанные ложбины.

Обязательно нужно помнить о количестве заводимых в канал проводов и их среднем диаметре, а также учитывать диаметр канала +25% от общей суммы всех диаметров кабелей.

Другое дело, если делаем ремонт в уже существующем помещении и заново создаём каналы. Необходимо учитывать материал из которых сделаны стены: каркасные гипсовые панели, кирпич, бетон и т.д..

Самое тяжелое – это сделать каналы в бетоне/кирпиче при этом не повредив остальные коммуникации.

Для обнаружения проводки в стенах можно использовать любые доступные строительные электромагнитные детекторы проводки.

Если нет возможности вынести мебель с помещения, тогда рекомендуется укрыть её защитной строительной плёнкой. Толщина её не больше 1 мм, а количество рассчитывается по формуле: (высота комнаты * периметр комнаты) + 10%

Нужно отметить, что пыли будет очень много, если работать в бетоне. В результате штробирования абразивной пылью и мелкими камушками будет покрыто всё, что находиться в помещении: стены, потолок, пол, мебель, оборудование.

Поэтому нужно изначально освободить помещение или укрыть всё полиэтиленовой плёнкой.

Настоятельно рекомендуем мастеру одеть следующий набор:

  • плотный комбинезон (курточка/штаны);
  • головной убор (можно плавательную шапочку, бандану);
  • очки (рекомендуем лыжные или иные с защитой височных участков лица);
  • тонкие и удобные перчатки, ботинки, средства индивидуальной защиты дыхательных путей (защитные маски, респираторы, повязки и т. д.).

Для штробирования (формирования каналов в пенобетонных или кирпичных стенах) нужно воспользоваться следующими инструментами: штроборубы, штроборезы, бороздоделы.

Как вариант ещё возможно использовать мощные “болгарки” с режущими дисками (с алмазным напылением). Глубина резки канала должна составлять 30-35 мм, ширина до 25 мм исключительно для одного или нескольких проводов витой пары.

Абсолютно все каналы и желоба необходимо делать под прямым углом – это обязательное правило любого строительного ремонта.

Чтобы сократить время на установку розеток и сократить затраты труда, можно применить пластиковые монтажные короба – кабель-каналы

Что касается полостей под розетки, их делают с помощью шлямбура, электрического молотка или дрели/перфоратора с насадкой под розеточное отверстие.

Но первоначально, нужно определить примерное размещение интернет-розеток в помещениях. Как правило, отверстия под RJ45-розетки сверлят на высоте 1000-1200 мм от пола или же 150-300 мм.

Для жилых помещений достаточно одной или двух розеток на противоположных стенах комнаты. Для офисов обычно ставят одну розетку возле будущего рабочего места.

В серверных и аналогичных по своим функциям помещениях иная стратегия – делают 3-4 отверстия под модульные розеточные блоки, два блока на одной стене и по одному на всех остальных стенах.

И последнее на что необходимо обратить внимание в части прокладки проводов – иногда есть возможность проложить коммуникации под полом или в потолке комнаты. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене

В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене.

При подключении интернет-розетки крайне важно выполнить правильную распиновку. На схеме слева разным цветом обозначены два различающихся варианта расшивки розетки с зажимными контактами. На правой схеме фиксация производится ножевыми механизмами

На правой схеме фиксация производится ножевыми механизмами

Аспекты выбора подходящей накладной розетки

Разновидности гнезд накладных розеток

При выборе розеток для помещений различного назначения нужно учитывать не только эстетические, но и технические характеристики. От правильности оценки качества товара зависит практичность его эксплуатации.

Следует обращать внимание на такие критерии:

  • Мощность. Этот показатель определяет сферу применения изделия и возможность без повреждения выдерживать длительную нагрузку.
  • Размер. Габариты гнезда определяют сферу его применения как на открытых стенах, так и за мебелью, кухонными приборами и бытовой техникой.
  • Прочность. Целесообразно приобретать устройства из толстого и крепкого пластика, не разрушающегося при ударах.
  • Безопасность. Использование розетки открытой проводки двухгнездной с заземлением исключает поражение током при аварийных ситуациях. Хороший пластик не горит при нагревании и не выделяет ядовитый дым.
  • Герметичность. Влагозащищенный прибор можно использовать в ванной комнате, возле мойки на кухне, на открытом крыльце и даже на уличном столбе.
  • Эстетичность. Изделия должны хорошо вписываться в интерьер, дополняя стиль помещения. Помимо традиционного белого, существует множество других цветов, в которых производятся розетки одноместные открытой установки.

Схема подключения розетки с заземлением

Кроме этого есть смысл приобрести устройства, в которых имеется выключатель и индикатор напряжения.

Гнезда различных типов имеют штепсельный разъем диаметром 4,0 мм и 4,8 мм (евро). Изделия с меньшими отверстиями нельзя использовать для подключения современной техники, так как штекеры в них не войдут.

Следующим техническим показателем является сила тока, на которую рассчитаны приборы. Стандартом считается 8 А (1,8 кВт) и 16 А (3,6 кВт). Мощность является показателем устройства, независимо от того, какой разъем в нем стоит — одинарный или двойной. Расчетная сила тока определяется видом и толщиной металла, из которого изготовлены его внутренние детали. Кроме этого, выбор зависит от материала и сечения проводки. В среднем 1 мм² медной жилы выдерживает 1 кВт (5 А).

Другим фактором, определяющим целесообразность приобретения розетки, является наличие клеммы заземления. К этой детали подключается желто-зеленая жила, выводящая ток утечки в стальной контур, закопанный на улице в грунте.
