Внутренний водопровод и канализация зданий: стандарты, нормы и требования

Выбор системы и схемы водоснабжения объекта проектирования

При определении схемы сетей водоснабжения необходимо учитывать, что наиболее экономичные и простые схемы получаются в тех случаях, когда водоразборные краны и приборы сгруппированы и расположены в этажах здания друг над другом

Конструктивно сети внутреннего водопровода могут быть выполнены с верхней и нижней разводкой, тупиковыми или кольцевыми. В жилых и общественных зданиях чаще всего применяется нижняя разводка магистральных труб и тупиковые сети.

Участок сети, соединяющий наружный и внутренний водопроводы до водомерного узла, называется вводом. При параллельном расположении наружного водопровода по отношению к главному фасаду здания ввод проектируется перпендикулярно зданию, симметрично расположению санитарных приборов. При наличии в здании установки горячего водоснабжения ввод следует делать в помещение водоподогревателя, при наличии подвала – в подвал, при его отсутствии – в лестничную клетку или подпольные каналы. В случае, когда труба уличного водопровода проходит параллельно торцевой стене здания, возможно, устройство ввода через торцевую стену. Длина ввода должна быть наименьшей. Укладывается ввод на глубине заложения уличной водопроводной сети с уклоном в сторону уличной сети.

Для учета расхода воды на вводах в здание и на вводах в квартиры предусматриваются измерительные устройства – крыльчатые или турбинные счетчики (водомеры). Они могут быть простые и с обводной линией. Магистральные трубопроводы, разводящие участки сети и подводки к приборам прокладывают с уклоном 0.002….0.005 для спуска воды.

Для поливки территории и зеленых насаждений вокруг зданий устанавливают поливочные краны, присоединенные к внутренним водопроводам этих зданий (один поливочный кран на 60–70 м по периметру здания.

Выбор схемы внутреннего водопровода производится после сравнения величины заданного гарантированного напора в городской сети водопровода у ввода в здание (Нg ) с величиной требуемого напора (Нтр ), определяемого в результате гидравлического расчета. Наиболее простая и распространенная схема – без установки для повышения напора и водонапорных баков – применяется при круглосуточном водоснабжении из городской сети при Нg >Нтр . В случае, когда потребная величина гарантированного напора не обеспечивается лишь в отдельные часы суток при незначительных расходах воды, возможно, применение схемы водоснабжения с установкой водонапорного бака, заполняемого периодически под влиянием наружного водопровода без повысительных устройств. Для повышения напора при постоянной его нехватке, возможно, применение местных установок: насосной установки, постоянного поддерживающей в системе необходимый напор, или насосной установки, работающей с водонапорным или гидропневматическим баком.

Требования к воде

Каковы гигиенические требования к качеству питьевой и хозяйственной воды?

СНиП по водоснабжению и канализации отсылает нас к ГОСТ 2874-82, утратившему силу после распада Союза. Его актуализированная версия содержится в принятом в 2001 году СанПиН 2.1.4.1074-01.

Мы не станем вдаваться в подробности документа — достаточно сказать, что он регламентирует содержание в воде минеральных солей, металлов, бактерий и прочих потенциально опасных для здоровья человека примесей.

Сравнение требований СанПиН с зарубежными стандартами

Куда больший интерес для нас представляют требования к температуре горячей воды: это больной вопрос для многих жителей многоквартирных домов.

Вот требования СНиП:

В системе ГВС, присоединенной к открытой системе теплоснабжения (с отбором горячей воды из общей теплотрассы), нижняя граница допустимой температуры — 60 градусов;

Элеваторный узел в открытой системе теплоснабжения

• Если ГВС запитано от закрытой системы (без отбора воды) через теплообменник, температура может быть снижена до 50°С;
• Верхняя граница для любой системы горячего водоснабжения — 75 градусов.

Давление ГВС в точке присоединения сантехнических приборов не должно превышать 4,5 кгс/см2. Требование обусловлено ограниченной прочностью гибких подводок, которыми выполняется монтаж набортных смесителей.

Гибкие шланги, обеспечивающие подключение набортного смесителя к водопроводу, обладают ограниченной прочностью

Запасные ёмкости

Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.

Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации

При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.

О документе

Регламентирующий внутреннее водоснабжение СНиП 2-04-01-85 издан, как несложно догадаться по номеру документа, в 1985 году. Он не отменен и продолжает действовать, выдержав несколько переизданий. Однако за прошедшие с выхода нормативного документа три с лишним десятилетия появилось большое количество новых материалов и разновидностей оборудования для инженерных систем.

Именно поэтому сегодня мы будем изучать не сам СНиП по водоснабжению жилых домов, а его актуализированный вариант — свод правил СП 30.13330.2012.

Актуальная версия документа

Методики испытаний внутренних инженерных систем при вводе дома в эксплуатацию описываются в другом документе — СНиП 3.05.01-85. По СНиП приемка водоснабжения осуществляется после гидравлических испытаний давлением, в 1,5 раза превышающим рабочее.

Испытания при приемке водопровода выполняются с превышением штатного давления в 1,5 раза

СИСТЕМЫ ВОДОПРОВОДА ГОРЯЧЕЙ ВОДЫ

5.1. В зависимости от режима и объема
потребления горячей воды на
хозяйственно-питьевые нужды зданий и сооружений
различного назначения следует предусматривать
системы централизованного водоснабжения или
местные водонагреватели.

Примечание. При необходимости подачи горячей
воды питьевого качества на технологические
нужды допускается предусматривать подачу
горячей воды одновременно на
хозяйственно-питьевые и технологические нужды.

5.2. Не допускается соединять трубопроводы
системы горячего водоснабжения с
трубопроводами, подающими горячую воду
непитьевого качества на технологические нужды, а
также непосредственный контакт с
технологическим оборудованием и установками
горячей воды, подаваемой потребителю с возможным
изменением ее качества.

5.3. Выбор схемы подогрева и обработки воды для
систем централизованного горячего
водоснабжения следует производить согласно СНиП
2.04.07-86* и “Руководству по проектированию
тепловых пунктов”.

5.4. В системах централизованного горячего
водоснабжения следует предусматривать
размещение пунктов подогрева воды, как правило, в
центре района потребления горячей воды.

5.5. Разрешается не предусматривать
циркуляцию горячей воды в системах
централизованного горячего водоснабжения с
регламентированным по времени потреблением
горячей воды, если температура ее в местах
водоразбора не будет снижаться ниже
установленной в разд. 2 настоящих норм.

5.6.* В зданиях и помещениях
лечебно-профилактических учреждений, дошкольных
и жилых зданиях в ванных комнатах и душевых
следует предусматривать установку
полотенцесушителей, присоединяемых к системам
горячего водоснабжения, как правило, по схеме,
обеспечивающей постоянное обогревание их
горячей водой.

Примечания: 1. При подаче горячей воды
системами централизованного горячего
водоснабжения, присоединенными к теплосетям с
непосредственным водоразбором, допускается
присоединять полотенцесушители к
самостоятельным системам отопления
круглогодичного действия ванных комнат и
душевых.

2. На полотенцесушителях следует
предусматривать запорную арматуру для их
отключения в летний период.

5.7. В жилых и общественных зданиях высотой
свыше 4 этажей следует объединять группы
водоразборных стояков кольцующими перемычками в
секционные узлы с присоединением каждого
секционного узла одним циркуляционным
трубопроводом к сборному циркуляционному
трубопроводу системы. В секционные узлы следует
объединять от трех до семи водоразборных
стояков. Кольцующие перемычки следует
прокладывать по теплому чердаку, по холодному
чердаку под слоем теплоизоляции, под потолком
верхнего этажа при подаче воды в водоразборные
стояки снизу или по подвалу при подаче воды в
водоразборные стояки сверху.

Примечание. Допускается не закольцовывать
водоразборные стояки при протяженности
кольцующей перемычки, превышающей суммарную
протяженность циркуляционных стояков.

5.8. В зданиях высотой до 4 этажей, а также в
зданиях, в которых отсутствует возможность
прокладки кольцующих перемычек, допускается
устанавливать полотенцесушители:

на циркуляционных стояках системы горячего
водоснабжения;

на системе отопления ванных комнат
круглогодичного действия, при этом
водоразборные стояки и разводящие трубопроводы
следует прокладывать совместно с трубопроводами
отопления в общей изоляции.

5.9. Присоединение водоразборных приборов к
циркуляционным стоякам и циркуляционным
трубопроводам не допускается.

5.10. Для сельских населенных мест и поселков
выбор типа системы горячего водоснабжения
определяется технико-экономическим расчетом.

5.11. Установку баков-аккумуляторов в системе
централизованного горячего водоснабжения
следует предусматривать согласно разд. 13.

5.12.* Давление в системе горячего
водоснабжения у санитарных приборов должно быть
не более 0,45 МПа (4,5 кгс/см2).

Арматура и трубы

Какими материалами могут монтироваться внутреннее водоснабжение и канализация — СНиП указывает недвусмысленно:

Для нужд ХВС и ГВС могут использоваться трубы и фитинги из полиэтилена, полипропилена, полибутена, ПВХ, стеклопластика, а также металлополимерные, медные, латунные, бронзовые и стальные трубы (в том числе с цинковым антикоррозионным покрытием);

Подробнее о выборе труб в видео:

https://youtube.com/watch?v=faKtDT34YUM

Монтаж полипропиленовых труб в штробах исключает их случайное повреждение

• Для самотечной канализации могут применяться чугунные, бетонные и железобетонные, асбестоцементные, пластиковые и стеклянные трубы;
• Для напорной канализации рекомендуется использовать напорные пластиковые, бетонные, железобетонные и асбестоцементные трубы.

На практике наибольшей популярностью пользуются напорные трубы из ПВХ

При этом материал труб и фитингов должен обеспечивать:

• Полуторакратный запас прочности по отношению к рабочему давлению водопровода (но не менее 7 кгс/см2) при температуре 20°С на холодной воде и 75°С на горячей;
• На ГВС — стойкость к температуре не менее 90°С при рабочем давлении сети (но не менее 4,5 кгс/см2);
• Ресурс не меньше 50 лет при +20 и рабочем давлении на холодной воде и не меньше 25 лет при +75 и рабочем давлении на горячей.

Вот требования к запорно-регулирующей арматуре на водоснабжении:

• Фитинги и арматура для систем водоснабжения должны быть рассчитаны на рабочее давление не менее 7 кгс/см2;
• Конструкция арматуры должна обеспечивать плавное перекрытие потока (см. Арматура для водоснабжения: виды, назначение, нюансы подбора);

Механизм возникновения гидроудара

• Арматура ставится на вводе, и на отдельных секциях систем водоснабжения. На одну систему должно приходиться не менее двух независимо отключаемых секций;
• Стояки водоснабжения, питающие более трех этажей, снабжаются отсекающими кранами;
• То же самое касается подводок, питающих более пяти точек водоразбора;
• Отсекающими кранами комплектуются подводки отдельных квартир, гостиничных номеров, подводки к сливным бачкам и водонагревательным колонкам, отводы на наружные поливочные краны.

Шаровые краны на вводах ХВС и ГВС в квартиру

В каких случаях запрещается монтаж канализационных труб?

Канализационные конструкции, которые выполняют функцию отвода сточных вод, запрещается устанавливать в таких случаях:

• категорически запрещено проводить канализационные трубы в жилых комнатах;
• монтаж канализационных труб запрещён в спальных комнатах детских учреждений и лечебных палатах больниц;
• в жилых помещениях санаториев;
• прокладка канализационных труб не допускается в библиотеках;
• в электрощитовых комнатах;
• под потолком на кухнях;
• в помещениях общественного питания;
• в музеях.

С полным списком мест, где запрещена проводка внутренней канализации, можно ознакомиться в соответствующей главе строительных норм и правил.

Кроме этого, стоит отметить некоторые ограничения и положения, соблюдение которых является необходимым:

• запрещено объединять вентиляционные каналы с вытяжкой канализационного стояка;
• нельзя соединять дымоходы и вытяжки канализационных стояков;
• в канализационной конструкции должны быть предусмотрены специальные ревизии;
• трубы, проложенные скрытым методом, должны быть оборудованы смотровыми люками. Это необходимо для того, чтобы обеспечить быстрый доступ к коммуникации.

Доступ к канализационным трубам, проложенным в земле, должен осуществляться через специально оборудованные люки — ревизии

В соответствии со СНиП ревизии монтируются:

• на первом и последнем этаже здания;
• в многоэтажных домах — не реже, чем через 3 этажа;
• на поворотах канализационной коммуникации.

Периодичность расположения ревизий на горизонтальных участках канализации определяется в зависимости от конкретного случая. Роль в таком случае играют такие показатели: диаметр труб, характеристики сточных вод.

Характеристика системы

Общепринятые условия и правила, которые должны выполнять водоснабжение и канализация — сп, разработанные с учетом технологического прогресса.

В требованиях, которые обязательно должны соблюдаться при самостоятельном проектировании и обустройстве коммуникаций, указано:

1. Объединение систем водоснабжения и водоотведения. Этот подход дает возможность снизить затраты на эксплуатацию сооружений и повысить эффективность используемых ресурсов.
2. Соответствие воды санитарным нормам. Вода, которая поступает в водопровод жилого здания, должна соответствовать санитарным требованиям. Для этого нужно проводить комплекс мер по очищению, осветлению и обеззараживанию жидкости.
3. Вода, предназначенная для технических целей. Невзирая на то, что такую воду не подают для питья, проводить очищение и осветление все равно необходимо. Степень осветления воды зависит от особенностей технологического процесса, для которого она понадобилась.
4. Трубопровод для транспортировки воды. Чтобы транспортировать воду, необходимо применять трубопроводы из такого материала, который не портит качество жидкости, даже если жидкость находится в трубопроводе долгое время.

Выполняя проектирование водопроводных систем, обязательно нужно учесть объемы потребления жидкости. Согласно СНиП, помимо объемов потребления воды необходимо учитывать и величину свободного напора.

Предельно минимальные показатели величины свободного напора:

• У одноэтажного помещения показатель должен быть равен 10м.
• На каждый последующий этаж напор должен расти на 4 м.
• В период, когда водопотребление минимальное, допустимо снижение напора, равное 3м на каждый этаж выше первого.

Канализация и требования к этой системе

Внутренние канализационные системы принято делить на:

1. Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
2. Производственную. Для вывода вод на предприятиях разнообразной направленности.
3. Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
4. Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.

На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.

Канализационные системы также обустраиваются в соответствии с санитарными нормами

Внутренняя канализация

По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.

Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.

Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.

Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:

• для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
• для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.

Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.

Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб

Типы монтажа внутренних канализационных систем

• открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
• скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.

При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

1. Последовательное подключение потребителей.
2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.

Горячие водопроводы

Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.

В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.

СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС

В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.

Внутренние водопроводы, транспортирующие горячую воду

Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.

Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.

Внутренний водопровод

Внутренние водопроводы относятся к коммуникациям, транспортирующим горячую и холодную воду до потребителей. Кроме труб, в эту систему входят измерительные приборы и другие фасонные части и комплектующие.

Посредством этих трубопроводов осуществляется доставка воды до:

• сантехприборов, к которым можно отнести смесители и унитазы;
• к технологическим кранам;
• к пожарным кранам.

Свод правил внутреннего водопровода направлен на выявление качества поставляемой воды, а также на её технические характеристики. Основной такой характеристикой является температура транспортируемой воды.

Качество воды, поставляемой для хозяйственных нужд, определяется следующими показателями:

• микробиологические характеристики воды;
• органолептические свойства;
• показатели токсичности воды.

Правилами СНиП регламентируются характеристики воды, в том числе ее состав и температура

Температурные показатели в точках водоразбора, относящихся к жилым конструкциям, должна составлять не меньше 50–60 °C и не более 75 °C. Стоит отметить, что этот же показатель в дошкольных заведениях должен быть не более 37 °C.

По СНиП внутренние водопроводы классифицируются на три основные группы в зависимости от типа здания и его назначения:

• хозяйственно-питьевая коммуникация;
• противопожарный водопровод;
• магистраль, смонтированная на предприятии.

Рассмотрим перечень основных конструктивных элементов, которые входят в состав любой вышеперечисленной сети:

• вводы в здание;
• ответвления (разводка);
• счётчики;
• стояки и подводы к водоразборному оборудованию;
• запорно-регулирующую арматуру.

По СНиП горячее водоснабжение должно ответвляться от централизованной сети или же внутреннего нагревателя. Стоит отметить, что для конструкций, высота которых превышает 10 м, в обязательном порядке необходим монтаж специального насосного оборудования. Насосы выполняют нагнетающую функцию, тем самым становится возможным доставка воды к верхним этажам.

Внутренняя канализация

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

• хозяйственная;
• канализация на предприятиях;
• комбинированная (объединённая) канализационная сеть;
• дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

• для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
• для построек, которые имеют очистные сооружения;
• для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

• в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
• каждый унитаз должен оснащаться сливным бачком;
• в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

• полимерные (как правило, полиэтиленовые трубы);
• чугунные (в основном из прочного серого чугуна);
• асбестоцементные.

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

• открытым;
• закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

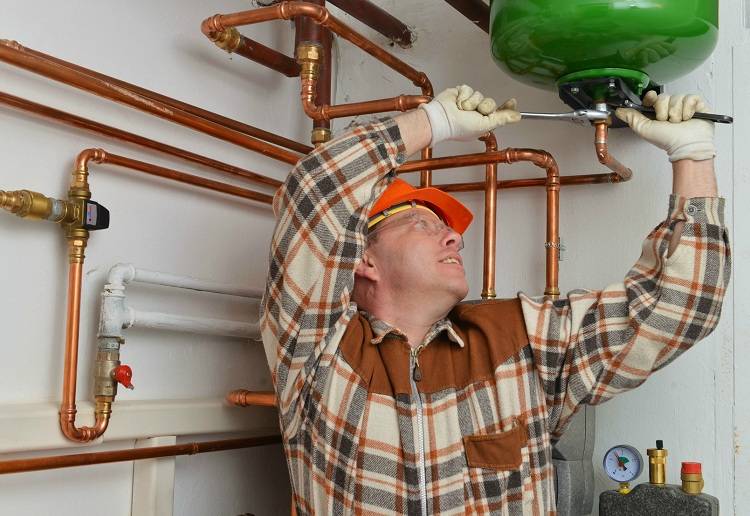

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

• на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
• на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
• на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
• перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

• смесители;
• уплотнительные прокладки;
• диафрагмы дросселирующие;
• различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Внутренний водопровод и канализация: проектирование, монтаж и обслуживание

Внутренний водопровод и канализация — неотъемлемая и немаловажная часть любого дома. Неправильное оборудование этой системы может не лучшим образом сказаться на комфортности эксплуатации помещения. Исправлять ошибки в ней долго, трудно и дорого. По этой причине проектирование и монтирование водопроводной и канализационной систем требуют особого внимания и ответственного подхода.

Вопросы, рассмотренные в материале:

• Какие отличия имеют внешний и внутренний водопровод и канализация зданий?
• Какими нормативными актами регулируется монтаж и проектирование внутреннего водопровода и канализации?
• Что содержит в себе СНиП внутренний водопровод и канализация?
• Какие правила должны соблюдаться при проектировании?
• Из чего состоит внутренний водопровод и канализация?
• Как проектируют внутренний водопровод и канализацию?
• Как осуществляют монтаж внутреннего водопровода и канализации?
• Кто должен осуществлять ремонт?

Внешний и внутренний водопровод и канализация зданий

При возведении новых и улучшении жилищных условий старых зданий одним из важнейших вопросов становится оборудование инженерных сетей

И действительно, трудно представить себе комфортное современное жилье без внутренних сетей водопровода и канализации в нем, и неважно, идет речь о многоквартирном жилом доме или домике на дачном участке

Здесь собраны законопроекты, которые повлияют на работу УО, ТСЖ, ЖСК.

Водопроводная система обеспечивает стабильное доведение воды с сохранением ее необходимых характеристик до точки водоразбора в доме. Для выполнения этих задач система оборудуется необходимыми приспособлениями: скважинными насосами, накопительными емкостями, фильтрами.

Канализационная сеть предназначена для бесперебойного выведения использованной воды из помещения в очистное сооружение с последующим надлежащим очищением образовавшихся стоков.

Частные дома могут быть оборудованы внутренним водопроводом и канализацией одним из следующих способов:

• через централизованные сети;
• с использованием индивидуальных сооружений.

Первый способ является более простым, так как потребуется только соединить помещение с общей системой с помощью трубопровода. Обязательным условием станет получение разрешения на подключение к централизованным сетям и технических условий на выполнение работ.

Обладателям домов в населенных пунктах, не оборудованных водопроводной и канализационной сетью, не остается ничего другого, как создавать свои собственные сооружения, включающие автономные очистные приспособления (септики) и установки для забора воды из колодца или скважины.

Системы отведения сточных вод классифицируют по нескольким признакам. Так, по способу перемещения жидкости различают безнапорные и напорные системы.

• В безнапорных системах жидкость движется в трубах сама, без помощи каких-либо приспособлений, что предполагает размещение трубопровода под соответствующим углом.
• Напорные системы предполагают наличие в водопроводной и канализационной системах специальных установок — насосов для выкачивания жидкости. Подобные автономные системы оборудуют там, где невозможно обеспечение необходимого уклона, к примеру, по причине сложного рельефа местности.

В зависимости от места размещения установок сети бывают внутренними и наружными. Из названия очевидно, что первый тип предполагает расположение оборудования в здании, а во втором — за его пределами.

Оборудование и трубы внутренних сетей водопровода и канализации помещают в здании. Точка выхода трубопровода внутренней канализации из фундамента дома является конечной. А водопровод, напротив, начинается в месте ввода трубы в здание.

Внутренняя канализация состоит из:

• труб, отходящих от точек водоразбора;
• канализационного стояка, к которому подходят трубы;
• точки выхода трубы канализации из здания.

Наружные сети включают такие составляющие, как:

1. Трубопровод, расположенный за пределами дома.
2. Колодцы для различных нужд (перепадные, поворотные, ревизионные и пр.).
3. Очистная установка (в канализации).
4. Обустроенная скважина или колодец (в случае с водопроводом).
5. Насосные установки.

Насосное оборудование — обязательная составляющая практически всех внутренних систем водопровода и канализации. В оборудовании современных коммуникаций используют следующие типы насосных установок:

• Погружные. Это насосы, работающие под водой.
• Поверхностные. Они располагаются на поверхности и забирают воду с помощью шлангов.
• Фекальные или канализационные. Представляют собой специальную разновидность насосных установок, предназначенную для перемещения жидких масс, включающих твердые элементы.
