Выбивает УЗО – где искать неисправность и методы ремонта

Как найти причину срабатывания

Проще всего вызвать специалиста, который постоянно сталкивается с подобной проблемой, имеет опыт и быстро разберется с неисправностью. Если принято решение искать утечку тока своими силами, то необходимо проверить следующее:

1. Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
2. Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
3. Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
4. Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.

Если сработало УЗО, необходимо разобраться, в чем именно проблема. Обычно неисправность кроется в повреждении изоляции бытовых электроприборов или попадании воды в неположенное место. В подобных ситуациях достаточно восстановить поврежденный кабель или просушить устройство.

Другая причина выбивания — это неисправность самого защитного устройства. Такое происходит существенно реже. В этом случае придется заменить сломанный прибор на новый.

Противопожарные УЗО? Они все противопожарные!

Если открыть каталог производителей, можно заметить, что УЗО выпускаются на разные дифференциальные токи. Если с причиной выбора тока в 30 мА все понятно, с 10 мА тоже в принципе можно догадаться (еще более чувствительные устройства для более чуткой защиты), то зачем нужны устройства с током 100 мА и даже 300 мА? Человек же при таких токах умрет!

Такие УЗО часто называют “противопожарными”, так как в силу большого дифференциального тока защиту человека от поражения электрическим током они обеспечивают слабо, а вот функцию защиты при повреждении изоляции все еще выполняют. Если изоляция будет нарушена и при контакте с другим проводником загорится электрическая дуга, то начнется обугливание изоляции и выделение тепла, что может поджечь горючие материалы вокруг. Если вам “повезет”, и ток в дуге будет небольшим, то автоматический выключатель не сработает. А вот выделение тепла и температура могут быть достаточными для пожара. Конечно, потом огонь нарушит изоляцию, произойдет короткое замыкание и автоматический выключатель сработает, только огонь это уже не погасит.

Возвращаемся в реальный мир. Почему могут быть ложные срабатывания

Одна из причин непринятия УЗО электриками старой закалки, являются ложные срабатывания. И ложные срабатывания (при условии, что устройство исправно) могут быть только по одной причине – есть утечка, и она ощутима. А вот причины появления утечек разнообразные:

1. Изоляция может быть нарушена. Если кабель старый, открытый солнцу, то в  изоляции могут появиться трещины. Чуть намочим – и имеем непредсказуемую величину утечки.

2. Штатная утечка в оборудовании. Даже в исправном оборудовании есть некоторая величина утечки, причем при переменном токе не нужен непосредственный контакт, достаточно просто, что один из проводников делал длинную петлю вдоль корпуса. Образовавшейся емкостной связи достаточно для протекания небольшого тока. Специальным прибором можно измерить величину фактической утечки в линии со всеми подключенными устройствами. Если прямое измерение не доступно – можно воспользоваться эмпирическим правилом (7.1.83 ПУЭ) – считать что на каждый 1 А потребления тока прибором будет 0,4 мА утечки, а также 10 мкА утечки на каждый метр длины фазного проводника. (Цифры сииильно усредненные, как средняя температура по больнице, но хоть что-то).  Желательно, чтобы сумма всех утечек в цепи при штатной работе не превышала 1/3 номинальной величины отключающего дифференциального тока. Ну и как вишенка на торте – если на УЗО написано, что отключающий дифференциальный ток 30 мА, это значит что при 30 мА оно точно отключится. А точно не будет отключаться при половине этого тока – 15 мА. А вот при дифференциальном токе меж этих значений – как повезет. Если у вас стоит УЗО на 30 мА, и в розетки воткнута куча устройств, что суммарные утечки при нормальной эксплуатации составляют 20 мА, то создается ситуация, когда УЗО может самопроизвольно отключиться без видимых причин.

3. Ошибка монтажа, и где-то (например в одном из подрозетников)  присутствует соединение рабочего нейтрального проводника N и заземляющего PE, или они перепутаны.

Устранение причин срабатывания УЗО своими руками

Ложное срабатывание УЗО может возникнуть по причине неисправности тестовой кнопки, самого спускового механизма, электронной схемы устройства и неверного подключения прибора при его установке. Неверное подключение можно устранить самостоятельно или вызвать мастера. Остальные выше перечисленные неисправности устройства вызывающие ложные срабатывания УЗО нужно устранять заменой защитного прибора. Чтобы определить, почему срабатывает УЗО нужно.

Подключение УЗО

1. Выключить вводной автомат и попытаться включить УЗО, если включить не получается, тогда неисправность возникла в спусковом механизме и прибор нужно менять.
2. Когда включить тестовую кнопку удалось, тогда отключаем все провода с выхода защитного устройства, взводим вводной автомат и вновь включаем УЗО. Если устройство не включилось тогда неисправность в контакте кнопки «Тест», а если включилось — виновата схема защиты. В обоих случаях нужно менять защиту.
3. Если проверка по пунктам выше прошла успешно, то вероятной причиной отключения УЗО также может быть:

— неверное подключение УЗО:

— утечка тока, вызванная нарушением изоляции проводов:

— неисправность бытовых приборов.

Для нахождения неисправности сначала отключаем все бытовые приборы и вновь проверяем УЗО включением. Включилось – ищем неисправный бытовой прибор поочередным включением в розетки. Если при отключенных приборах УЗО не включается, тогда причину срабатывания устройства ищем в электропроводке, светильниках, выключателях, разветкоробках.

Неисправную электропроводку нужно искать поочередным отключением участков электропроводки в разветкоробках. Когда неисправный участок проводки найден, нужно определить причину срабатывания УЗО (сырость, обрыв) и устранить ее.

Определить возможную причину срабатывания УЗО нелегко, нужно тщательно исследовать проводку, выключатели, разветкоробки, проводить эксперименты. Если вам будет трудно найти неисправность, тогда лучше вызвать квалифицированного мастера.

Почему выбивает УЗО

Для начала вспомним принцип работы УЗО. К выходу устройства УЗО подключены фазный и нулевой провода, которые далее идут на нагрузку. Автоматика защиты сравнивает на выходе токи фазного и нулевого электропровода, и в случае расхождения (выше уставки), дает команду на исполнительное устройство, которое отключает потребителей электроэнергии от сети.

Причин срабатывания УЗО немало, и они зависят как от самого прибора, так и от различных внешних факторов. Выбивает УЗО, если в старой электропроводке с поврежденной изоляцией появилась утечка тока. Срабатывает УЗО также при сырых стенах с нарушенной изоляцией электропроводки.

Утечка тока возможна еще при наличии микротрещин в изоляции новой электропроводки. Механическое нарушение изоляции проводов может быть при проведении ремонта, что также является причиной срабатывания УЗО. Неисправность шнура электропитания прибора, сам бытовой прибор или электротехника, человек прикоснувшийся к корпусу неисправной стиральной машины, неправильный монтаж УЗО, неверный выбор по параметрам защитного устройства — все эти причины могут вызвать срабатывание защитного устройства.

Иногда неисправность самой кнопки «Тест» вызывает отключение защитного прибора. Даже соединение защитного заземления с рабочим нулевым проводником может вызвать отключение УЗО. Если электрощит установлен на улице, то при непогоде, в условиях повышенной влажности, возможно срабатывание защиты.

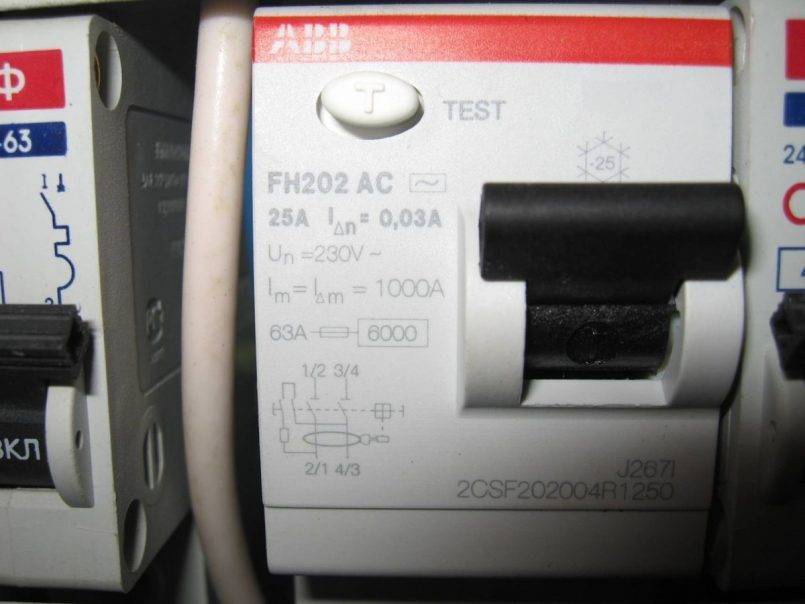

Расположение кнопки «Тест» на УЗО

Отрицательная температура также снижает чувствительность защитного устройства и даже может вызвать его полный отказ. Удар молнии и повышенная электризация воздуха вызывает утечку тока и срабатывание защиты. Не просохшая, сырая штукатурка и наличие микротрещин изоляции электропроводки может привести к отключению УЗО. Лучше в таких случаях подождать, пока не высохнет шпаклевка или штукатурка.

Причины отгорания ТЭНа

• Машинка случайно могла запустить подогрев кипятильника без воды. Но такие сбои – редкость, происходят они после долгих лет безотказной эксплуатации, когда программная часть отказывает всё чаще. Такое состояние, если ТЭН раскалился «насухую», чревато как его взрывом, так и пожаром – избыточный жар может нагреть барабан и другие, окружающие кипятильник детали и узлы машинки. Случаев самовозгорания неправильно работающей стиральной машины от перекалённого ТЭНа почти нет.
• При пробое ТЭНа спираль касается кожуха нагревателя в двух местах, и её электрическая длина стала короче. Перекалённый ТЭН перегрузит сеть, скажем, как 4-киловаттная спираль, раскалится до ярко-оранжевого цвета. То, что осталось от спирали, быстро сгорит – нихром расплавляется при +1400 градусах.
• Машину постоянно «гоняли» на предельной температуре стирки. Спираль от этого быстрее изнашивается.
• СМА как-либо использовали не по назначению – например, чтобы быстро нагреть 2… 3 ведра воды (сколько помещается в барабан). Сливной шланг при этом выводился в бак для горячей воды.

Как снять?

Снимать полностью кипятильник не обязательно, если он не нуждается в замене. Зачастую бывает, что проблема не в нём, но проверить его всё же надо. Отсоедините провода с токоведущих контактов, уходящих вглубь кипятильника. Не забудьте их расположение – перед отключением лучше сделать один или несколько фотоснимков на смартфон.

Как прозвонить?

Для проверки годности электроспирали в кипятильнике прозвоните электрическую цепь, приложив щупы к контактам. В норме сопротивление покажет 20–50 Ом. Если показания стремятся к бесконечности либо больше 100 Ом, кипятильник считается неисправным. Бесконечное сопротивление однозначно укажет на обрыв.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

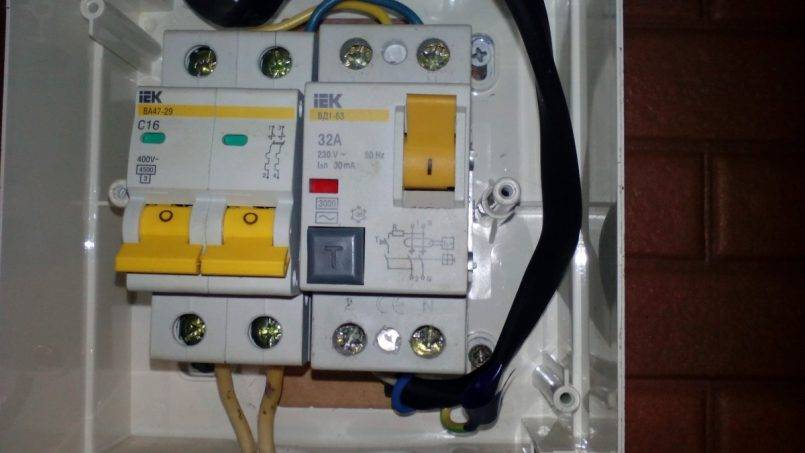

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

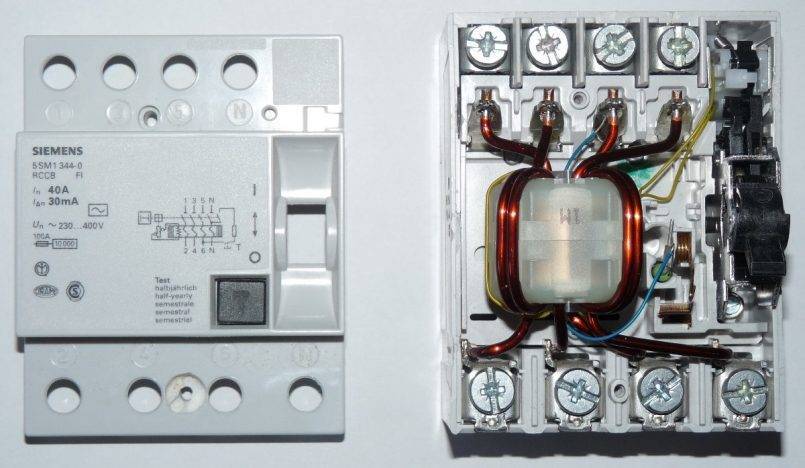

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Правила подключения

Устройство устанавливают в сети в процессе подсоединения питания к бойлеру.

Монтаж выполняют двумя способами:

• подключают в розетку напрямую;
• устанавливают в распределительный щиток с применением трехжильного провода.

Водонагреватель нежелательно подключать к защитному устройству через розетку, допустимо так работать только с установками небольшой мощности. Мощные бойлеры вызовут нагрев розетки, корпус ее может оплавиться, поэтому соединение гнезда и вилки станет ненадежным.

Подключение в щитке медным трехжильным снижает риск повреждения электросети, т. к. отсутствует контакт вилки и гнезда. Сочетают УЗО с автоматическим выключателем, который реагирует на короткое замыкание и отключает сеть по сигналу от защитного устройства при утечке напряжения.

Есть три схемы врезки:

• Однофазное включение. Прибор размещают в замкнутом контуре цепи регулировки, а нейтраль и фазу соединяют с учетом обозначений на контактах защиты. При этом рабочий номинальный электроток УЗО должен превышать показатель его отключения.
• Трехфазное. Для такой схемы применяют отдельное трехфазное устройство защиты с имеющимися восьмью контактами. Или используют три однофазных прибора с четырьмя контактами.
• В цепь с заземлением. Вместо нейтральной линии используют заземляющую магистраль. Магнитное поле в ветке подключения сбалансировано за счет трех равных по величине токов.

По какой схеме у вас стоит УЗО?

Однофазная
77.78%

Трехфазная
22.22%

С заземлением
0%

Проголосовало: 9

Почему это происходит

Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.

Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.

Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.

Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.

Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:

• Неисправно само устройство;
• УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
• Залипание кнопки «Тест»;
• Поломка рычажка, отвечающего за включение;
• Внутри самого устройства возникли токи утечки;
• Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
• УЗО неправильно подключено;
• Устройство обнаружило утечку тока и сработало;
• На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
• Человек попал под воздействие тока, закоротив электроцепь

Проверьте проводку

Причинами срабатывания УЗО могут быть замыкания на плате управления, внутренней проводке или внешнем кабеле питания. Автомат может уйти в защиту и при неисправной розетке. Как правило, при включении стиральной машины выбивает УЗО сразу после подключения техники в розетку.

Кнопка включения

Неисправность платы управления стиральной машины – одна из причин отключения автомата. За время эксплуатации покрытие элементов панели окисляется и прогорает. Кнопка включения может вызвать короткое замыкание из-за износившихся контактов или попадания влаги.

Проверить состояние элементов можно самостоятельно. Для этого возьмите мультиметр и прозвоните все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, то причина отключения электричества найдена. Кнопку питания необходимо заменить и дополнительно пропаять ее контакты.

Розетка

Стиральная машина – мощное по энергопотреблению устройство (от 2 кВт). Идеальный вариант для эксплуатации – это использование специальной влагозащищенной розетки с отдельным автоматом. Следует избегать использования одной розетки на несколько бытовых приборов, а также подключение к электропитанию через удлинители.

Перед тем как начинать искать неисправности внутри бытовой техники стоит проверить работоспособность розетки. Проблемы могут быть две:

• Неисправность контактов, вызывающее замыкание.
• Большая нагрузка на сеть электропитания.

Перед включением стиральной машины убедитесь, что автомат срабатывает не из-за перегрузки. Возможно, при запуске стирки используются другие мощные электроприборы, например, чайник или обогреватель. Эта проблема особенно актуальна в старых домах. Отключите все устройства и запустите стиральную машину. Если автомат по-прежнему отключается, то нужно искать причину дальше.

Андрей Б.
электрик

Попробуйте подключить в розетку другой мощный бытовой прибор. Лучше всего электрочайник. Выбило пробки? В таком случае нужно вызвать электрика для проверки проводки. Убедитесь в исправности самой стиральной машины: подключите кабель питания в другую розетку. Если в устройстве нет неисправностей автомат не должен уходить в защиту.

Проводка

Следующей причиной отключения автоматов в квартире может быть неисправность внутренней разводки кабелей в бытовой технике

При осмотре проводки в стиральной машине обращаем вниманием на:

• Состояние соединительных клемм элементов и их особенности.
• Плотность крепления проводки с элементами устройства (ТЭНом, двигателем).
• Изоляцию всех проводов внутри устройства.
• Имеются ли следы попадания влаги на контакты или провода.

Прозвонив мультиметром кабели, можно определить источники замыкания

Обращайте внимание на места соединения проводки и ее изоляцию. Причинами неисправности электроцепи могут быть ослабленные крепления внутренних кабелей или их постоянное трение о корпус устройства, а также короткое замыкание. Визуально проверьте состояние проводки

На соединениях не должно быть влаги

Визуально проверьте состояние проводки. На соединениях не должно быть влаги

При коротком замыкании проводка может сгореть, поэтому обращайте внимание на следы нагара (оплавления) и нарушения изоляции. Поврежденный участок кабеля нужно спаять. Заизолируйте место соединения и проверьте другие контакты, места креплений

Заизолируйте место соединения и проверьте другие контакты, места креплений.

Щиток

Причина, из-за которой стиральная машина выбивает автомат, может крыться в самом УЗО. На практике это связано с использованием защиты низкого качества или несоответствующей техническим параметрам. Автомат в этом случае разрывает цепь в результате ложного срабатывания, которое может произойти даже при небольшой нагрузке. Например, на середине цикла стирки или отжиме.

Автоматическая защита от поражения током устанавливается в щитке. Убедитесь в том, что УЗО соответствует требованиям. Для стиральной машины выбирают автомат на 10-16 А с током утечки 30 мА (в новых домах достаточно 10 мА).

Без навыков в работе с электрическими цепями не стоит самостоятельно производить ремонт или замену УЗО. Обратитесь к специалисту, который проведет диагностику автомата, розеток и проводки.

5 причин почему выбивает УЗО

Когда выбивает не автомат а УЗО, то по моменту и времени отключения, можно косвенно узнать характер повреждения:

1

Причина – повреждение вилки, шнура питания, либо влага на контактах платы управления.

2

Причина – повреждение самой платы, внутренней проводки, либо входного преобразователя или фильтра.

3

Причина – замыкание витков, пробой изоляции двигателя или силовых ключей.

4

Причина – пробит нагревательный элемент.

Причем здесь отключение может быть не сразу. В тэне образуются микротрещины, которые изначально покрыты толстым слоем накипи и раскрываются только после нагрева.

Вода после раскрытия достигает спирали и только затем появляется утечка тока, с последующим срабатыванием защиты. Такой поврежденный тэн можно выявить только прозвонкой, сразу же после отключения защит, пока он еще что называется горячий, с раскрытой трещинкой.

На холодном, даже современный мультиметр будет показывать изоляцию в несколько мегом. Зато нормальный мегомметр в 500В, а не тестер, помогает выявлять подобный дефект сразу же.

5

Причина – где то есть небольшая утечка воды.

Раскручивайте защитные крышки и внимательно осматривайте все места на наличие влаги и конденсата. В том числе все контактные клеммы, термодатчики, реле и т.п.

Как правило, при этом помогает ”генеральная” уборка внутри моющего агрегата, с последующим выявлением места утечки.

Принцип работы УЗО

Людьми постоянно используется большое количество разнообразной бытовой техники, порой довольно большой мощности. Электрическая проводка имеет срок службы и со временем наступает момент, когда старые провода не в состоянии выдерживать напряжение. В результате повреждается слой изоляции на проводах и проводка вступает в контакт с землей. Ток меняет направление движения и теперь его часть уходит в землю. Для человека смертельно опасно случайно оказаться на пути таких утечек.

Если подобная ситуация возникнет в проводке водонагревателя, то прикоснувшись к его корпусу велика вероятность получения потребителем серьезной травмы, вплоть до смертельного исхода. Для защиты от таких воздействий и применяются УЗО. Некоторые производители иногда выпускают свои приборы уже со встроенными УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения прибора.

Устройство мгновенно прекратит подачу тока, как только обнаружит утечку на землю. Быстрая реакция прибора объясняется тем, что оно постоянно сравнивает разницу между токовыми величинами на входе и выходе. В нормальной ситуации она должна быть равна нулю. Если же имеется утечка тока, то и показания будут различаться. Поскольку каждое УЗО рассчитано на определенную величину срабатывания, как-только разница показаний достигнет паспортного значения, устройство отключит проблемный прибор от сети.

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

• Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
• Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
• Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
• Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
• Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.

Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.

Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет

Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.

В последнем случае может вообще здорово трухануть, если полезть влажными руками

Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества

На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.
