Стабилизатор напряжения для газового котла отопления: виды, критерии подбора + обзор популярных моделей

ТОП-5 электронных стабилизаторов напряжения

Среди электронных стабилизаторов следует выделить модели:

БАСТИОН SKAT-ST-12345

Стабилизатор электронного типа мощностью 12 кВт. Обладает высокой точностью стабилизации (5%), цифровой индикацией входного и выходного напряжения.

Охлаждение естественное, что означает отсутствие вентилятора и полную бесшумность работы устройства. На выход подается чистая синусоида, не имеющая искажений графика.

Технические характеристики прибора:

• входное напряжение — 135-290 В (предельный минимум — 125 В);
• выходное напряжение — 209-231 В;
• число ступеней стабилизации — 7;
• время отклика — 10 мс;
• габариты — 350х434х380 мм;
• вес — 50 кг.

Достоинства:

• универсальный тип монтажа (напольный и настенный),
• длительный срок гарантии (производитель дает 5 лет),
• надежная и бесшумная работа.

Недостатки:

• большой вес,
• высокая стоимость.

Энерготех OPTIMUM+ 7500

Стабилизатор электронного типа, мощностью 7,5 кВт. Предназначен для напольного монтажа. На выходе дает чистую синусоиду без отклонений графика.

Характеристики прибора:

• входное напряжение — 60-268 В;
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 12;
• габариты — 385х405х185 мм;
• вес — 20 кг.

Достоинства:

• длительный гарантийный срок (5 лет на сам стабилизатор и 10 на трансформаторный блок),
• качественный корпус, во время работы не издает звуков.

Недостатки:

• непродуманное расположение вентиляционных отверстий (особенно, в нижней части корпуса),
• сложность считывания показателей на дисплее.

Энерготех NORMA 12000

Прибор электронного типа, мощностью 12 кВт. Оснащен принудительным охлаждением (вентилятор), точность стабилизации составляет 7%.

Основные параметры стабилизатора:

• входное напряжение — 121-259 В (предельное — 60-269 В);
• выходное напряжение — 205-235 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 9;
• габариты — 455х350х245 мм
• вес — 29 кг.

Достоинства:

• высокая мощность,
• качественная и надежная сборка.

Недостатки:

• относительно высокая цена,
• некоторый шум во время работы из-за вентилятора,
• большой вес.

Энерготех OPTIMUM+ 9000

Электронный стабилизатор напряжения для газовых котлов мощностью 9 кВт. Выдает однофазное напряжение с высокой точностью стабилизации — погрешность составляет всего 4,5%. Обладает принудительным охлаждением с помощью вентилятора.

Технические характеристики устройства:

• входное напряжение — 60-268 В (предельное);
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней — 12;
• габариты — 385х405х185 мм;
• вес — 21 кг.

Достоинства:

• надежность,
• устойчивость в работе,
• качественная сборка,
• прочный корпус.

Недостатки:

• большие размеры,
• звук от работы вентилятора, который появляется через несколько месяцев эксплуатации прибора.

Энергия Classic 9000

Электронный стабилизатор напряжения мощностью 9 кВт. Прибор обладает высоким КПД (98%), несколькими вариантами защиты. Предназначен для настенного монтажа.

Параметры стабилизатора:

• входное напряжение — 60-265 В (предельные значения);
• выходное напряжение — 209-231 В;
• число ступеней — 12;
• время отклика — 20 мс;
• габариты — 320х420х180 мм;
• вес — 20 кг.

Достоинства:

• бесшумность,
• устойчивое удержание рабочего режима,
• надежность.

Недостатки:

• сложность навесного монтажа,
• необходимость переключать показания на дисплее для вывода данных.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

• Цифра «3» предполагает бросок пускового тока электродвигателя;
• «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

• 20% резерв по мощности;
• Защиту от превышения напряжения, короткого замыкания и перегрузки;
• Форму выходного напряжения близкую к синусоидальной;
• Функцию автоматического перезапуска;
• Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

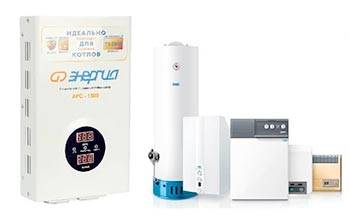

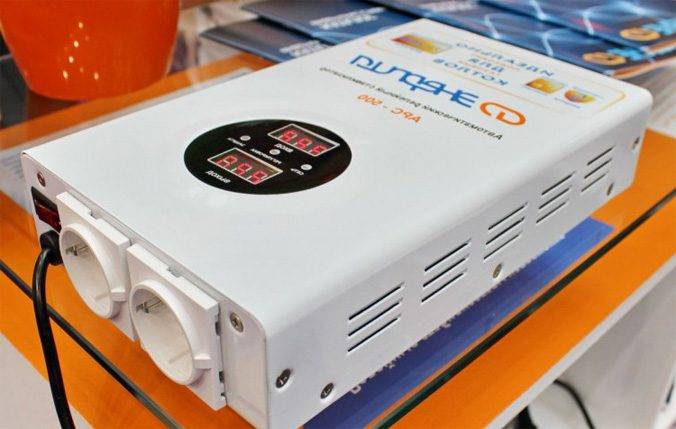

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

https://youtube.com/watch?v=WcleAlYN8jM

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

Что учесть при выборе

1. Параметры сети, к которой будет подключен стабилизатор. У каждой модели – свои требования к питающему напряжению.
2. Каким фильтром снабжено изделие? От правильности формы синусоиды выходного напряжения во многом зависит устойчивость работы электроники котла (платы управления).
3. Стабилизатор должен обеспечивать напряжением в определенных пределах, с учетом допуска (±). Требуемый диапазон нужно уточнять в паспорте котла.
4. Величину нагрузки. Некоторые собственники подключают к одному стабилизатору одновременно и котел, и насос, хотя это и нежелательно. Нагрузка учитывается полная, причем ее нужно увеличить примерно на 1/3 (необходимый запас). Если взять менее мощную модель, то она не выдержит перегрузок. А приобретать мощнее, а, следовательно, и заплатить больше, смысла нет.

Определяя потребляемую котлом мощность, люди, не разбирающиеся в технических терминах, часто совершают ошибку, путая электрическую с тепловой. Это – разные вещи, и ориентироваться нужно именно на электрическую (входную).

Есть и еще один нюанс – в подсчете мощности насоса. Нельзя сбрасывать со счета его пусковой ток, который может троекратно превышать номинальный.

Поэтому подсчет делается так:

электрические мощности (котла + насоса х 3) х 1,3 = требуемая мощность стабилизатора. Способ установки. Одни модели предназначены для работы на какой-нибудь горизонтальной поверхности (пол, подставка), другие – для закрепления на стене. Но лучший вариант – универсальное крепление (и там, и там). Возможно, во время ремонта появится идея его переустановить.

В качестве примера – наиболее распространенные бюджетные модели.

Россия

«Штиль» различных модификаций. Точность стабилизации – ±5%. Исполнение релейное или симисторное. Цена в диапазоне 4 900 – 5 780 рублей.

Латвия

«Ресанта». Напольные и настенные, причем все модели – релейные. Точность – ±8%, поэтому и стоят дешевле – от 1 200 до 1 600 рублей.

Есть и более дорогие стабилизаторы, но многие из них собираются по лицензии в Китае.

Практические советы

• В районах, которые «запитываются» от старых подстанций, и также на участках с интенсивной застройкой, скачки напряжения в сети – обыденная вещь. В таких условиях целесообразно использовать стабилизатор тиристорный.
• Стабилизаторы настенные намного удобнее. Они экономят место, и риск их механического повреждения минимальный.
• Выбирая мощность, нужно ориентироваться на «Вт», а не на «В/А».
• В паспортах на некоторые модели указывается, что они работают в большом диапазоне, чуть ли не от 110 В до 320. Но каково качество напряжения на выходе (номинал, «чистота» синусоиды)? Хорошей гарантией могут служить репутация Производителя и страна сборки.

Несмотря на все высокие характеристики стабилизаторов, специалисты-практики для газовых котлов советуют приобретать ИБП (источники бесперебойного питания). Стоят они значительно дороже – от 9 000 рублей – зато обеспечивают почти 100% защиту газового прибора.

• Во-первых, синусоида на выходе получается близкой к идеальной.
• Во-вторых, нет «провалов» в питании, так как в комплект входит аккумулятор.

Есть и другие преимущества.

Зачем котлу защита?

Системы газового отопления относятся к наиболее экологически чистым и экономически выгодным. Однако они обладают рядом особенностей, одной из которых являются достаточно высокие требования электрооборудования газовых котельных к качеству питающего напряжения.

«Сердцем» газового котла можно назвать электронный блок управления, в случае повреждения которого в результате ненадлежащего качества электропитания останавливается вся отопительная система. Причём гарантийные обязательства производителей и поставщиков на такие случаи не распространяются. Также чувствительны к качеству электрического напряжения горелка котла и циркуляционные насосы, относящиеся к самым энергоёмким элементам систем газового отопления.

Видео. Случай из жизни электрика

На видео Lider PS22SQ-25 из трех однофазных стабилизаторов.

Подробнее о том, нужен ли один трехфазный стабилизатор или лучше выбрать три однофазных читайте в материале СтабЭксперт.ру.

Энергозависимые части котла, требующие питания определенного качества:

• электронная плата контроллера управления;
• система розжига;
• циркуляционный насос;
• турбина (имеется не на всех моделях).

Для обеспечения надёжной работы электрооборудования котла необходимо наличие электроэнергии соответствующего качества, что не всегда возможно при питании от отечественных электросетей. Отклонения от нормы и резкие скачки питающего напряжения могут вызвать сбой программы контроллера, что приведёт к останову котла. Кроме этого, алгоритм работы автоматики подачи газа, воздуха и теплоносителя использует информацию, получаемую от различных датчиков, корректность работы которых также может быть нарушена при изменении питающего напряжения. При резком скачке параметров питающей сети возможно неконтролируемое срабатывание реле, управляющего работой электромагнитных клапанов. Электродвигатели циркуляционного насоса и турбины, при её наличии, чувствительны не только к величине питающего напряжения, но и к его синусоидальности. При нарушении последнего параметра, высокочастотные составляющие питающего напряжения вызывают нагрев стальных сердечников статоров электрических машин, что может привести к перегреву и сгоранию обмотки или заклиниванию двигателя. Наличие высокочастотных помех способно вызвать сбой в работе электроники.

Приведённый перечень возможных нарушений работы газового котла свидетельствует о необходимости осуществления защиты его электрооборудования от «сюрпризов» электроснабжения, которая может быть реализована посредством применения стабилизатора напряжения.

Выбор стабилизатора напряжения

Существует множество моделей стабилизирующих устройств, отличающихся параметрами, конструктивными особенностями и техническими характеристиками. Они могут быть навесными или напольными и устанавливаться на стене или на полу. Стабилизаторы работают с постоянным и переменным током, подключаются к одно- или трехфазным сетям. Поэтому хозяевам часто приходится решать, какой стабилизатор напряжения лучше.

Основная классификация агрегатов производится в зависимости от способов переключения обмоток. В первую очередь, это электромеханические устройства, оборудованные сервоприводом, приводящим в движение бегунок, перемещающийся на обмотках. Регулировка напряжения производится постепенно, без резких нарушений токовых характеристик. Такие стабилизаторы имеют небольшие размеры и сохраняют работоспособность даже при значительных перепадах напряжения.

Другой вариант представлен релейными или электронными устройствами, где обмотки переключаются посредством реле. Несмотря на низкую стоимость, эти стабилизаторы достаточно надежны, благодаря качественной сборке конструкции. Вся электроника размещается в герметичном корпусе, защищающем ее от влаги и пыли. Данные стабилизаторы не нуждаются в обслуживании, они быстро реагируют на все изменения сети и способны переключаться с высокой скоростью.

В симисторных конструкциях, кроме реле используются симисторы. В данных устройствах отсутствуют детали, подверженные механическому износу, они надежные и долговечные в эксплуатации. С помощью такого стабилизатора оборудование продолжает работать даже в период сбоев в электрической сети. Сам аппарат работает бесшумно, может размещаться на стене или на полу. В системе имеется многоуровневая встроенная автоматическая защита, выполняющая отключение во время токовых перегрузок. Она защищает от коротких замыканий и скачков напряжения в большую или меньшую сторону.

Стабилизаторы тиристорной конструкции оборудованы специальными ключами, с помощью которых оказывается влияние на токовую синусоиду во время включения и выключения. Регулировка работы тиристора осуществляется процессором, встроенным в схему. Данным устройствам не страшны перегрузки, возникающие в сетях. При возникновении опасных ситуаций с микроконтроллера тут же поступает команда на отключение прибора и всей системы.

Аппаратура функционирует бесшумно, считается экономичной, надежной и долговечной. Срабатывание тиристора происходит без образования дугового разряда. Стабилизатор устойчиво работает в диапазоне напряжений 120-300 В и считается наиболее дорогим из всех представленных моделей.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

• Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
• Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
• Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
• Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
• Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
• APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
• Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
• Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
• Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
• Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

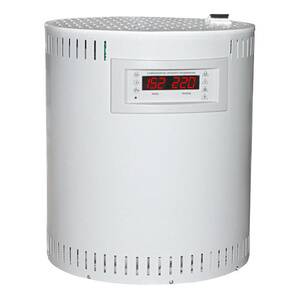

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Что это такое и зачем он нужен для газового котла

Практически все газовые котлы независимо от выдаваемой мощности нуждаются в электропитании. Есть энергонезависимые модели, но они особо высокой эффективностью порадовать не могут. Чаще всего отопление частного дома сейчас формируют вокруг энергозависимого нагревательного оборудования с повышенным КПД. А это разнообразные вентиляторы надува воздуха, электрические горелки, устройства плавного розжига, датчики, насосы и клапана.

Покупатели обычно стремятся выбрать газовый котел с малым потреблением топлива, но максимально производительный. А такому агрегату обязательно требуется электрическое питание. Причем напряжение на входе должно быть строго синусоидальным и с минимальными отклонениями от 220 В. Для этого и используется стабилизаторы. При проблемах в сети они выравнивают поступающий электроток до нужных параметров, чтобы отопительный котел продолжал работать бесперебойно.

Так выглядит стабилизатор

В сети электропитания газового котла может произойти три рода сбоев – полное отключение тока, импульсные высокочастотные помехи и кратковременные выбросы/падения напряжения. Для решения первой проблемы существуют бесперебойники. А вот сглаживанием двух остальных занимается как раз стабилизатор соответствующей мощности.

Схема подключения стабилизатора
