Что такое герконовые выключатели

Принцип работы: герконовый выключатель

Устройства, работающие на основе герконовых контактов, находят применение в самых разных сферах деятельности. Так, герконовый выключатель – это специальное устройство срабатывания, которое используется в охранных системах, имеющих обозначение СМК, в системе освещения помещений, срабатывания оповещений и многих других.

Пример работы герконового выключателя и его особенностей:

  1. После открытия двери, предварительно встроенное в дверную коробку устройство приближается к активному магнитному полю.
  2. Под действием поля контакты соединяются и создают направленный поток тока.
  3. Переключатель срабатывает и в помещении горит свет, пока геркон не покинет поле.
  4. Возможен вариант самопроизвольного размыкания цепи, вследствие чего потухнет. Такое происходит из-за сильного потока, который геркон не выдерживает.

Несмотря на все особенности, такие датчики и автоматические выключатели широко распространены в охраняемых помещениях. Расшифровка аббревиатуры таких систем СМК – сигнализатор магнитоконтактный или магнитный контакт

Обращаем внимание на то, что все герконы не рассчитаны на многие стандартные показатели вольт. Например, 220В чаще всего потребуют взять дополнительный апгрейд геркона

Дребезг контактов

Отдельно стоит упомянуть и такое неприятное для цифровой техники (где, в основном, и используются герконы) явление как дребезг контактов. После замыкания наблюдается серия бесконтрольных актов потери и приобретения контакта.

Справедливости ради следует отметить, что такое поведение характерно для большинства механических коммутационных аппаратов. Подключив геркон напрямую к синхронному входу можно получить непредсказуемые результаты.

Меры, направленные против дребезга контактов:

  • Добавка ртути (что чревато ее утечкой при разбитии колбы);
  • Подключение через специальные электронные схемы;
  • Использование демпфирующих фильтров (в отдельных случаях);
  • Программные средства.

Последние реализуются следующими способами:

  • Временная задержка;
  • Подсчет вторичных коммутаций в течение определенного интервала времени;
  • Вычисление длительности текущего состояния.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

  • оповещатели,
  • системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

  1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
  2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
  3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Обратите внимание! Соблюдение полярности в этом случае обязательно. Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами

Их подключение может осуществляться двумя способами:

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

  • в различные охранные шлейфы;
  • к общему шлейфу по схеме «И».

Рассмотренные варианты для систем охранной сигнализации иллюстрируются схемами подключения датчиков на рис.3. По этому принципу могут подключаться датчики движения, вибрационные и акустические извещатели, имеющие релейный выход пультовой пары.

Некоторые извещатели имеют датчик вскрытия корпуса (тампер). Он предназначен для того, чтобы в неохраняемое время нельзя было открыть корпус и внести изменения в схему подключения шлейфа. Если требуется предотвратить такую вероятность, то тампер включается в отдельный шлейф, контролируемый постоянно.

Схема подключения при этом будет аналогична совмещенному извещателю, где в роли одного из выходов ШС будут выступать контакты тамперного выключателя. В противном случае эту опцию можно не задействовать и проигнорировать соответствующие клеммы.

Геркон — обозначение на схеме

Отличие магнитоуправляемого соединения в электрических схемах от других типов контактов — наличие в изображении окружности, как обозначения герметичного корпуса. Конкретную принадлежность к элементу схемы указывают в виде набора букв и цифр:

  • К1.1 — указывает принадлежность к реле схемы с которым геркон работает (согласно нормативных документов времен СССР в схемах и технической литературе геркон обозначается буквой «К»);
  • SF — обозначает управление геркона постоянным магнитом.

Строгие правила по маркировке герконов отсутствуют. Производитель наносит на корпус свое заводское обозначение.

Схема работы герконового датчика

Для обеспечения замыкания электромагнитной сети герконового датчика и осуществления его работы магнитная часть системы крепится на открываемой конструкции (окно, дверь или ворота), а сам геркон на дверной или оконной коробке. Если дверь закрыта, магнитное поле действует на контактную сеть геркона, замыкая электромагнитную цепь. Датчик охранной системы показывает, что входная группа закрыта. Стоит открыть дверь – магнит перестает действовать, размыкает цепь, заставляя тем самым срабатывать сигнал тревоги.

В документации на датчик есть вся необходимая информация для установки его своими руками.

В зависимости от конструкций, на которые устанавливается геркон, датчики делятся на несколько видов:

  • Датчики скрытого монтажа для стальных конструкций
  • Датчики скрытого монтажа для магнитопассивных конструкций
  • Датчики наружного монтажа для стальных конструкций
  • Датчики наружного монтажа для магнитопассивных конструкций

Тип устанавливаемого геркона определяется в соответствии с массивностью конструкции и материалом, из которого она изготовлена.

Устройство детали

Датчик геркон выглядит как небольшая стеклянная трубочка из зеленого полупрозрачного стекла. С двух сторон имеются проволочные выводы. Они позволяют припаять деталь к плате или подсоединить к ней провода. Существуют и трехконтактные модели.

Внутри стеклянной трубочки есть полость с безвоздушной средой. В полости находятся контакты, которые подключены к выводам прибора, находящимся снаружи. Такая деталь не имеет полупроводников. Поэтому она может работать на переменном токе.

Герконы довольно разнообразны по размерам. Небольшие модели имеют длину 10-15 мм. Более крупные бывают размером с ладонь.

Конструктивные особенности

Конструкция геркона представляет собой герметичный баллон из стекла, внутри которого находятся контакты. Эти контакты – это сердечники из магнита, которые приварены с торцевых сторон колбы. Внешние части этих сердечников подключаются к электросети. На схеме ниже демонстрируется устройство изделий:

где:

  1. Колба из стекла.
  2. Переключающийся контакт.
  3. Неподвижный контакт.

Самыми распространенными являются герконовые датчики на замыкание. Контакты из ферромагнитной проволоки прямоугольного вида. В зависимости от мощности и размера геркона, сердечники изготовляют из пермаллоевой проволоки. Также покрытие можно заменить и другими металлами (золото, серебро, родий и другие).

В колбу запускают инертный газ или вакуумируют, что не дает возможности развития коррозии в герконовом выключателе. При изготовлении детали также учитывается то, что между сердечниками есть зазор определенного размера.

Технические характеристики высокочастотных герконов

Наименование герконаМКА-10501МКА-10701МК-17
Тип герконавысокочастотныйвысокочастотныйвысокочастотный
Магнитодвижущая сила срабатывания, А30…8016…3518…45
Максимальная частота коммутаций, Гц1001002000
Максимальная коммутируемая мощность, Вт7,552
Максимальное коммутируемое напряжение, В809010
Полное сопротивление электрических контактов (затухание), Ом0,20,3
Емкость между контактами, пФ0,60,30,2
Температура окружающей среды, °С-60…+ 100-60…+ 100-60…+ 125
Вибрационные нагрузки, диапазон частот, Гц200020005…3000
Вибрационные нагрузки, максимальное ускорение, м/с298144196
Длина и диаметр баллона, мм20/3,110/2,310/1,8
Общая длина с выводами, мм45,640,7525

Конструкция, виды и принцип действия

Все герконы устроены практически одинаково – это герметичная стеклянная колба, внутри которой находится контактная группа. Контакты представляют собой магнитные сердечники, которые вварены в торцы колбы, а их наружные концы могут подключаться к внешней электрической цепи.

Функционально герконы, как и обычные контакты, могут быть замыкающими и работающими на размыкание. Наибольшее распространение получил геркон с контактами на замыкание или «нормально разомкнутый». Рассмотрим подробнее его устройство и принцип действия. Итак, он представляет собой стеклянную колбу, в которой находятся две железные пластинки. Каждый контакт выполнен из ферромагнитной проволоки диаметром от 0,5 мм в зависимости от мощности и размера геркона. Сами контактирующие поверхности покрыты благородным металлом: золотом, рутением, палладием, родием, серебром и сплавами на их основе. Такое покрытие уменьшает переходное сопротивление и повышает коррозионную стойкость контактов. Когда «разомкнутый» геркон попадает в магнитное поле, контакты-пластинки намагничиваются, притягиваются и замыкаются.

Схема работы геркона

Прямо противоположно действует геркон, работающий на размыкание, или «нормально замкнутый» геркон. В этом случае при воздействии магнитного поля контакты отталкиваются друг от друга, размыкая электрическую цепь.

Герконы различаются и по размеру. В последние годы наблюдается тенденция к применению миниатюрных герконов – с длиной колбы менее 10 мм. При таких размерах повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга. К примеру, на рязанском предприятии «Росэлектроники» налажено производство миниатюрных герконов с размерами баллона 7 мм.

Если герконы идут в паре с электромагнитом, конструкцию, объединяющую геркон и электромагнит, называют герконовым реле.


Принцип действия герконового реле

В работе нормально замкнутого геркона используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.

Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов – кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.

Данный принцип работы стал основой функционирования промежуточного герконового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.

При подключении к такому геркону постоянного тока, происходит образование мощного магнитного поля вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.

Постоянный магнитный поток обеспечивается особенностями конструкции герконового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает герконовое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.

Простые примеры использования в быту

Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:

  1. Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
  2. Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
  3. Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).

Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.

Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.

Герконовый датчик, принцип работы и схема подключения.

Герконовый датчик — распространён в качестве датчика открывания дверей и окон, для защиты от постороннего проникновения на объекты, в охранных системах. Эти магнитоконтактные датчики устанавливаются на двери, на ворота, на окна и на любые другие массивные конструкции и предметы, которые требуется защитить от нежелательного открывания, перемещения.

READ Как подключить несколько вентиляторов к блоку питания

Геркон (герметичный контакт) является основным элементом такого датчика, и делает его надежным, безопасным, и долговечным, при невысокой стоимости, компонентом охранных систем.

Геркон представляет собой герметично заваренный стеклянный баллон, в который обычно помещены два пермаллоевых контакта, причем среда внутри баллона – азот высокого давления, что исключает окислительные процессы внутри этого важного электронного компонента. Контакты его покрыты специальным металлом, например молибденом, титаном, вольфрамом или золотом

Это придает им долговечность и износостойкость (рабочий ресурс геркона составляет более миллиона срабатываний). Подробнее про герконы читайте здесь: Геркон, что это такое, как он устроен и работает?

По принципу работы герконовый датчик достаточно прост. Он состоит из двух частей: задающей и исполнительной. В качестве задающей части используется постоянный магнит, а в качестве исполнительной – герконовый элемент. Как правило, эти части очень похожи внешне, у них одинаковые корпуса. Часть содержащая магнит размещается обычно на подвижной конструкции, например на двери, а сам датчик, например, на дверном косяке.

Когда дверь закрыта, элементы находятся рядом друг с другом, и магнит, действуя на контакты геркона, удерживает их в замкнутом состоянии. В этом положении типичный режим охраны соблюден. Если дверь в таком режиме открыть, то магнит уже не будет удерживать контакты геркона замкнутыми, и возникнет сигнал тревоги. В технической документации на датчик указано, каким должно быть расстояние между двумя компонентами датчика, чтобы он надежно работал.

Герконовый датчик для открытого монтажа

Встречаются разные типы датчиков для разных условий:

Различия здесь вполне оправданы, поскольку массивная стальная дверь, например, требует установки более мощного магнита, так как часть магнитного поля забирает на себя сталь. К тому же монтажные зазоры при установке должны быть увеличены, это связано с особенностями монтажа самой такой двери.

В то же время, монтаж на деревянную или ПВХ дверь или на окно не требует особых условностей, и датчик для них достаточно прост, он может быть прикручен шурупами или просто приклеен.

Скрытый монтаж, в свою очередь, позволяет вписать оборудование в интерьер, элементы такого датчика вставляются в отверстия, и надежно удерживаются там крепежными защелками для фиксации. Как видно, датчики для скрытого монтажа выглядят иначе, чем датчики для наружного монтажа.

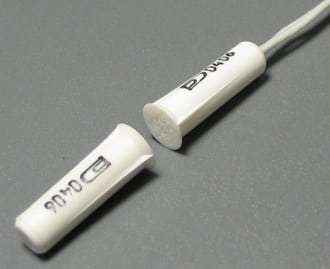

Герконовый датчик для скрытого монтажа

Для защиты от незаконного проникновения посредством попытки обмана датчика внешним магнитом, при установке датчика следует пользоваться простыми защитными мерами, главных из которых две.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Достоинства герконовых переключателей

  • В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
  • Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
  • Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
  • Ресурс работы герконов исчисляется в миллиардах циклах переключений;

Обозначение и маркировка

Герконы относятся к устройствам релейного типа. Поэтому правильное их обозначение указано в ГОСТ 2 .756−76 ЕСКД. На электрических схемах условно графическое изображение нормально разомкнутого геркона выглядит в виде окружности, в середине которой изображаются два последовательных отрезка. С левой стороны начиная с места разрыва, к отрезку чертится небольшой прямая линия, подходящая к нему под углом 120. Окружность символизирует собой герметичность устройства, а отрезки — коммутационные контакты.

https://youtube.com/watch?v=MKZBAqnGoZ4

В нормально замкнутом же обозначении, выводы в окружности рисуются пересекающимися. Обозначение трёх контактного устройства выглядит по-другому. Всё так же рисуется окружность, но в ней, с одной стороны, изображаются два параллельных отрезка, а с другой — отрезок, расположенный по центру расстояния между ними. На нём же рисуется и переключающий контакт.

Стандарта же в маркировке изделий нет. Каждый производитель обычно на корпус геркона наносит своё заводское обозначение: например, КЭМ, TRA, АСМК, КА, КСК. Поэтому чтобы узнать к какому типу относится то или иное устройство, понадобится смотреть даташит производителя.

Это интересно: Проверка автоматических выключателей напряжением до 1000 в: изучаем в общих чертах

Описание и основные свойства датчиков для открытия

Использование рассматриваемого изделия в настоящее время уже не является чем-то редким и эксклюзивным. Все большее количество домовладельцев и хозяев квартир предпочитают комплексную защиту, когда надежную входную группу из стали дополняет охранная сигнализация. В этом случае используется датчик на металлическую дверь. Главная его функция – известить о несанкционированном открытии. При этом порог его срабатывания составляет, обычно, от 1 до 1,5 см.

Принцип действия рассматриваемых изделий основан на так называемом герконе, то есть магнитном герметичном контакте. Визуально он представляет собой несколько вытянутую колбу. В ней расположена пара ферромагнитных контактов. Они могут находиться в одном из двух положений – замкнутом или разомкнутом. Во втором случае происходит открытие двери и срабатывание сигнала.

История изобретения

Советский ученый Петербургского университета В. И. Коваленко, проводя эксперименты с магнитным полем в 1922 году, создал магнитоуправляемые контакты. Это изобретение было зарегистрировано в Советском Союзе и получило патент под номером 466.

Его изобретение представляло собой сердечник из магнитомягкого материала, к которому через изоляторы крепились контакты, сделанные из ферромагнетика, обладающего высокой магнитной проницаемостью. После подачи тока в катушке возникало магнитное поле, намагничивающее контакты и приводя к их замыканию. Если же подача тока прекращалась, поле исчезало, а контакты размагничивались и размыкались.

На то время изобретение не получило практического применения из-за неудобности его использования и низкой надёжности. В 1936 году конструкция геркона была доработана инженерами американской компании Bell Telephone Laboratories. Ими было предложено рабочие контакты устройства поместить в герметично замкнутую колбу. Занимался этой разработкой Уолтер Эллвуд, который в итоге и создал модель устройства. Но из-за сложностей в изготовлении прибор опять же не получил широкого применения.

Использовать прибор начали лишь только в 1941 году, когда американская компания Western Electric известная своими техническими инновациями вместо шумных электромеханических реле в своей телефонной станции не стала использовать геркон.

В середине 60-х годов XX века в СССР массово проводилась телефонизация страны. На основании выводов Министерства связи СССР было решено, что в качестве коммутирующих элементов будет использоваться геркон. Так, на , расположенном в Ленинграде, началось серийное производство устройств. Через шесть лет магнитоуправляемые герконы стали изготавливать и в Рязани, на металлокерамическом заводе.

В начале 1990 года объём производства в СССР достиг 230 млн штук в год, что соответствовало примерно четверти мирового рынка. Сегодня ОАО «Рязанский завод металлокерамических приборов» остался единственным заводом, выпускающим такую продукцию на территории бывшего Советского Союза. В настоящее время ведутся разработки, направленные на снижение размеров, повышение быстродействия, чувствительности и стабильности герконов.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Герконы в колбе из зеленого стекла.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:

Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

Недостатки герконов

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.

Как подключить геркон.
