Как подключить провод к одноклавишному выключателю?

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

  1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:

    • Должна располагаться вдали от воды или источника влаги.
    • Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
    • При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
  2. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
  3. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:

    • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
    • Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
    • Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
    • Подключаем кабель к потребителю.
    • Подключаем кабель к источнику энергии, который должен быть обесточен.
    • Проводим изоляцию всех соединений, которые есть.
    • Устанавливаем клавишу на место.
    • Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

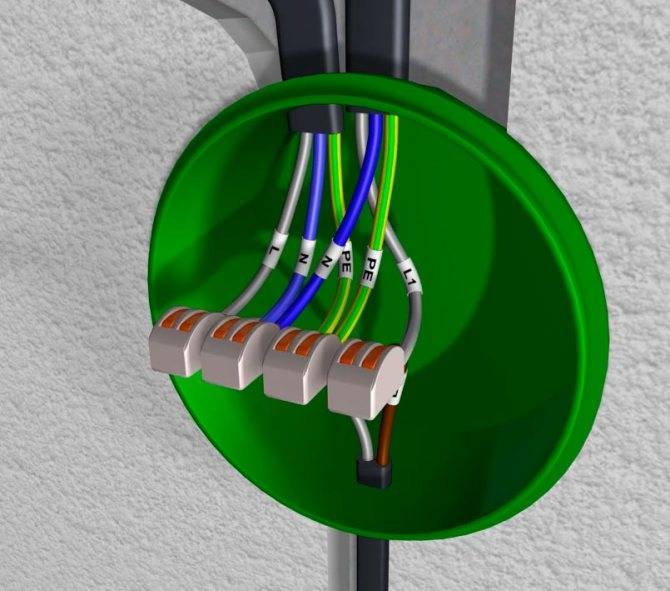

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Обзор моделей

Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:

Совмещенный блок от производителя Makel

В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP

Цена такого устройства составляет около 300 рублей.

Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.

Цена модификации составляет 450-480 рублей.

Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.

Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.

Viko

Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.

Этюд

Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.

Бэлла

Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.

Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой. Дело в том, по истечении времени, фаза с нолем могут поменяться местами

Даже без вашего участия. Как такое возможно, спросите вы?

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

  1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
  2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
  3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
  4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
  5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Как подключить одноклавишный прибор на две лампочки

Схема подключения одноклавишного выключателя на две лампы

При рассмотрении схемы подключения одноклавишного выключателя к двум лампам, установленным в разных местах, необходимо обратить внимание на следующие детали:

  1. От верхней клеммы прибора в сторону распределительной коробки отводится один проводник.
  2. От нее в сторону каждого из осветителей протягивается свой отдельный фазный провод.
  3. В завершение останется провести расключения внутри самой коробки, после чего два отходящих к лампочкам отвода окажутся подсоединенными с помощью перемычки.

Этот способ применим лишь в том случае, когда два осветителя располагаются поблизости — в одной комнате с общей распределительной коробкой.

Для укладки провода до второго осветительного прибора совсем не обязательно подготавливать штробы в стенах и потолке. Можно воспользоваться обычным пластиковым кабельным каналом, проложенным по этой же трассе.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

https://youtube.com/watch?v=I6kgRIyFhN4

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах

Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Принцип монтажа и алгоритм работы

Всегда лучше начинать весь процесс крепления с подготовительных этапов. Сюда относят приобретение нужного инструмента и материала. Желательно, чтобы вся проводка была уже проведена, останется только вмонтировать наружный прибор.

  1. Для работы вам пригодятся плоскогубцы или пассатижи, непосредственно выключатель навесного типа, крепежные детали, уровень, изолента.
  2. На следующем этапе выполняется отключение электричества. Лучше при этом перевести в положение «выкл» все рубильники. После чего следует удостовериться в отсутствии напряжения в проводке, с которой будете работать. Это выполняется индикаторной отверткой или специальным прибором, если таковой имеется в хозяйстве.
  3. Далее можно приступать к разметке стены, куда придет кабель и где будет стоять регулятор света. Далее приступаем к разборке самого выключателя: снимаем клавишу переключения за ней следом извлекаем лицевую панель, которая скрывает механизм.
  4. Теперь вынимаем механизм прибора, у нас в руках должен остаться пустой корпус. Теперь выполняется его установка на стену, где уже произведена разметка. Теперь на стене ставим карандашом точки, где будут размещаться фиксирующие элементы.

    Монтаж накладного выключателя

  5. После чего берем в руки дрель или перфоратор и высверливаем намеченные отверстия. Затем устанавливаем короб на поверхности стены.
  6. Если заводом предусмотрено отверстие для проникновения кабеля, ставим корпус той стороной, куда будет заводиться электричество. В некоторых случаях установка не имеет подобного предусмотрения, поэтому позаботитьесь об этом сами.
  7. Теперь можно заводить кабель в выключатель. Обычно они дополнительно помещены в гофрированные пвх трубки, поэтому целесообразно вставлять провод в отверстие прямо в дополнительной защите до определенного уровня.
  8. Сам кабель зачищаем специальными клещами для снятия изоляции примерно на 1-1,5 см. Не забудьте оставить запас кабеля на всякий случай. После чего можно подключить провода к выключателю в соответствии с соблюдением правильного расположения контактов.
  9. Теперь можно считать, что основная установка закончена, осталось лишь выполнить сборку конструкции. Для этого все действия совершаются в обратном порядке.

По всей видимости работа по решению вопроса, как установить наружный выключатель не сложная, поэтому справиться с ней может любой внимательный новичок.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения проходного выключателя

Watch this video on YouTube

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

ИллюстрацияОписание действия
Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

ИллюстрацияОписание действия
Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.
Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

ИллюстрацияОписание действия
Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

Где применяется одноклавишный выключатель?

Внутреннее устройство стандартного одноклавишного выключателя предполагает наличие источника и потребителя электричества, ими выступают сеть 220 В и светильник. Чтобы выполнять включение и отключение устройства, необходимо наличие отключающего элемента между данными компонентами системы.

Одноклавишный выключатель подключается в фазовую линию электросети по последовательному соединению. Включение его в разрыв нуля не рекомендовано, поскольку такая схема небезопасна при работе электрической техники. Причиной ошибки такого способа монтажа является тот факт, что при установке устройства в разрыв нуля лампа останется под напряжением даже в отключенном состоянии выключателя. В случае прикосновения к прибору, человека может ударить током.

Устройство одноклавишного выключателя для подключения лампы освещения предполагает использование распределительной коробки, где осуществляется коммутация. К ней подсоединено 6 проводников, по двум из которых идет напряжение питания 220 вольт, и по две линии идут к лампе и одноклавишному выключателю.

Watch this video on YouTube

Использование одноклавишных выключателей целесообразно в ситуациях, когда требуется выполнить коммутацию провода для питания одной лампы или светильника. Если же необходимо подключить люстру с большим числом ламп, тогда рекомендуется устанавливать устройство с несколькими клавишами, отвечающими за определенные лампы в люстре.

Устройство и принцип действия

Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:

Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.

Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.

Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:

  1. Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
  2. Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.

Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
