На какой высоте должны быть розетки и выключатели от пола в квартире?

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

  1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
  2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
  3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Правила размещение выключателей

Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:

  • маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
  • розетки удобны для подключения оборудования, требующего частого включения в сеть;
  • разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.

Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.

Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.

Watch this video on YouTube

При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.

Выбор способа расположения

Для того чтобы выбрать наиболее подходящий способ расположения электроустановочных изделий в помещении, имеет смысл руководствоваться такими рекомендациями:

  1. Определиться с количеством и мощностью потребителей, питание которых будет осуществляться от розеток в каждом помещении.
  2. Составить схему размещения мебели с учетом размеров ее элементов. При этом необходимо определить места подключения стационарных потребителей электроэнергии. Розетки для них лучше располагать таким образом, чтобы проводов не было видно.
  3. Обозначить на схеме места оптимального расположения розеток и выключателей. При этом следует учитывать также телефонные и телевизионные розетки.

В заключение необходимо сказать, что наиболее приемлемый вариант установки розеток и выключателей определяется непосредственно хозяевами квартиры исходя из своих личных предпочтений. Например, расположение выключателя на уровне 160 см от пола удобно с точки зрения размещения предметов мебели, которые не загораживают устройство при различных перестановках. Высокое размещение розеток позволяет избежать неудобств при включении и отключении переносных электроприборов. Что касается евростандарта при установке подобных устройств, то его преимущества заключаются повышенном удобстве эксплуатации.

Таким образом, если соблюдены все необходимые условия для обеспечения безопасной эксплуатации розеток и выключателей, то единственным условием, регламентирующим их расположение, является удобство эксплуатации.

«евростандарт» высоты установки розеток и выключателей

 по которому:

   – розетки устанавливаются на высоте от пола – 30 см

   – Высота установки выключателей от пола – 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

   – выключатели устанавливались на уровне плеча 160см от пола

   – электророзетки на расстоянии пояса человека – 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   – Выключатель расположен в поле зрения

   – Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   – Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   – более эргономичный

   – Человек управляет освещением, не поднимая руки, «не глядя»

   – Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования – пылесоса, электроинструмента, удлинителя или просто”на всякий случай” и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

На Какой Высоте Делать Розетки в Ванной?

Ванна делится на зоны:

  • Нулевая включает внутреннее пространства ванны и поддона душевой.
  • Первая – внешняя вертикаль ванны или душа.
  • Вторая – 60 см от первой.
  • Третья – остальное стеновое пространство.

Установка розеток с высокой степенью влагозащиты возможна только в третьей зоне. Расположение их возле зеркала для удобства бритья и пользования феном является нарушением правил безопасности. Зато по аналогии с кухней, в ванне монтировать можно несколько розеток:

  • Для стиралки – на высоте 30 см от пола.
  • Для фенов, электроэпиляторов и аналогичных мелких приборов – на среднем уровне.
  • Для бойлера на уровне 1,8 м. расстоянии пола.

Еще один важный запрет существует на случай потопа в ванной. Здесь безопасность диктует, что розетка не может быть ниже, чем 15 см от плинтуса, так как любое попадание воды внутрь совершенно недопустимо.

Существующие нормативы

Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.

Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

Пункт 7.1.50 ПУЭ-7:

  • розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
  • допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
  • в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.

Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:

  • в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
  • в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
  • розетки рекомендуется устанавливать на высоте в 1 м;
  • в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
  • на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

Высота установки розеток и выключателей по ГОСТ и ПУЭ

СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:

  • в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
  • в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
  • минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).

В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:

  • выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
  • розетки: 0,9 – 1 м.

В обиходе такой способ монтажа получил название «советский стандарт».

Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

Установка розеток в любой квартире


Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:


Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

  • розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
  • штепсельные розетки устанавливают в 50–100 см от пола;
  • «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.

При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?

Долой мифы и выдумки

Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.

Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.

Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.

Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.

Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.

Составляла она на то время девяносто сантиметров.

Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.

Высота установки и расположение розеток

Касаемо установки розеток нормативы говорят следующее:

  • в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
  • установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
  • в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
  • если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов — не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

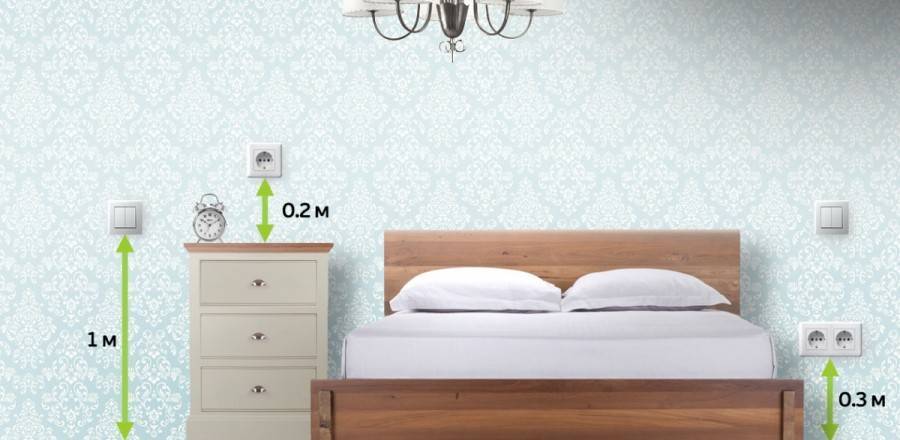

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола — 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

  1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
  2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
  3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

  • контактов;
  • основания (колодки);
  • защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

  1. Наружная;
  2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

  1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
  2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

  • обязательно использовать между устройством и материалом специальную прокладку из паронита;
  • затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

  1. Откручивают крышку от розетки и устанавливают в коробку.
  2. Крепят устройство винтами распорных лапок.
  3. Соединяют провода.
  4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

  1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
  2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
  3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
  4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Наглядно про расположение розеток и выключателей на видео:

https://youtube.com/watch?v=naJ0NZ_u7VA

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
  • От монтажной коробки провод идет вертикально вверх.
  • Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
