Вытяжной зонт для кухни: принцип работы, устройство, виды агрегатов

2 Классификация устройства

Сегодня для дымохода используются прямоугольные зонты двух типов:

1. Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
2. Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1 Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной. Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку

В самом начале необходимо под шпильки просверлить 4 идентичные отверстия. Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку

Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

Этапы монтажа

Весь процесс установки и подключения можно разделить на несколько этапов:

• Сначала нужно установить вытяжку в нужном месте. Это предполагает физическое крепление к стене или потолку.
• На втором этапе необходимо подключить питание. Если поблизости есть розетка, то проблем быть не должно. В противном случае вам придется вытащить шнур из ближайшего источника, а удлинитель можно использовать как временную меру.
• Последний шаг актуален только для моделей с воздуховодами к системе вентиляции. На этом этапе воздуховод подключается и направляется в вентиляционный канал.

Если поблизости есть розетка, у вас не будет проблем с ее подключением. Остальные шаги тоже не слишком сложны, но давайте рассмотрим их более подробно.

Разновидности вытяжных зонтов

Все куполы вытяжные для вентиляционной системы классифицируют по нескольким типам.

По принципу работы

Разновидности зонтов по способу фильтрации воздуха Различают два вида купольных установок:

• Вытяжные. Работают только на удаление загрязнённого воздуха из помещения. Действуют по принципу всасываниям загрязнённых воздушных масс и их транспортировки в воздуховод. Для вытяжного элемента необходима отдельная приточная система вентиляции в помещении.
• Приточно-вытяжные. Эти конструкции справляются с удалением грязного воздуха из помещения и с подачей свежего обратно. Подобные устройства особенно актуальны для профессиональных кухонь. Они позволяют удалять из помещения гарь и запахи пищи, а также повышенную влажность.

По назначению

Зонты вентиляционные могут быть бытовыми и промышленными. Первые имеют пристенную конструкцию, поскольку плита в доме в основном располагается у стены. Бытовые модели оснащены простыми фильтрами из специальной бумаги.

Промышленные зонты имеют внушительные габариты, множество разнообразных фильтров-жироуловителей, сетку-искрогаситель и пр.

По типу конструкции

Островной вытяжной зонт Выделяют пристенные и островные зонты. Первый вариант подлежит монтажу только у одной из стен кухонного помещения. Второй позволяет разместить его в любой зоне кухни под потолком, строго над плитой. Чаще для полноценной вентиляции кухни островные модели вместе с варочной поверхностью монтируют в центре помещения.

Существует также вытяжной зонт-переход. Внешне он имеет форму усеченного конуса или пирамиды. Монтируют над очагами с открытым огнём.

По типу монтажа

Зонт для вытяжки может быть:

• Встраиваемым. Как правило, это бытовые модели. Их монтируют в нижнюю часть кухонного шкафчика. Подобные модели особенно удобны для сохранения общего интерьера кухни и её пропорций. Зонт и труба вытяжки не видны постороннему глазу из-за шкафчика.
• Плоские. Внешне даже не напоминают вытяжной зонт. Работают по принципу рециркуляции воздуха, очищая грязный и подавая его обратно в помещение. Плоские зонты имеют минимальную мощность и могут применяться только в бытовых целях.
• Купольные. Это и есть те самые промышленные зонты, которые способны справляться с большими объемами загрязнённого воздуха. Имеют высокую мощность. Часто даже оснащены системой контроля загрязнённости фильтров и пультом дистанционного управления.

Как правильно выбрать вытяжной зонт

Если вытяжка громко работает, на воздуховод устанавливают звукоизоляцию

Выбор вытяжного купола базируется на нескольких важных параметрах. В первую очередь необходимо определиться с назначением оборудования — бытовое или промышленное. Для домашнего купола все относительно ясно — выбирают по размеру плиты и дизайну, а также по принципу работы (рециркуляционный или совместимый с шахтой вентиляции).

Для профессиональных куполов выбор строится на таких критериях:

• Назначение — вытяжной или приточно-вытяжной зонт.
• Зона размещения: у стены или под потолком. Если варочная поверхность расположена по центру кухонного помещения, лучше брать островной приточно-вытяжной зонт. Для печей, расположенных у стены, нужно брать пристенный вытяжной зонт с жироуловителем.
• Размеры купола. Согласно стандартам, он должен выступать на 15-20 см за площадь варочной поверхности с каждой стороны.
• Высота купола и его производительность. Если сравнивать примерно одинаковые зонты (по размеру сечения фильтров), продуктивность больше будет у того оборудования, которое выше. Оптимальная высота подвешивания купола от уровня пола равна 2,0 м. Поэтому при высоких потолках в помещении высота купола должна соответствовать им.
• Мощность зонта. Для её определения можно воспользоваться простым методом. Из технического паспорта варочной поверхности уточните мощность каждой плиты или конфорки. Суммируйте их. Таким образом определяется желаемая мощность оборудования. При необходимости округление делается в чуть большую сторону.
• Количество подключаемых воздуховодов. Для бытовой модели достаточно одного. Для промышленных длиной от 160 см — нужно 4 (2 на вытяжку и 2 на приток).
• Уровень шумности. Оптимальным для человека является шум до 40 дБ. Если производитель указывает больший параметр, придётся ставить шумопоглотители.

В остальном вытяжные зонты подбирают по дополнительным опциям – возможность дистанционного управления, подсветка и пр. Для очагов с открытым огнём необходим купол с искрогасительной сеткой.

Принципы изготовления

Металлические дымоходы для мангалов делают из нержавеющей листовой стали с антикоррозионным покрытием не менее 2 мм. Сборник, трубу и элементы навеса выкраивают прямо на листе, затем вырезают и сгибают в нужные формы. Швы закрепляют клепками, сваркой и защелками.

Кирпичный зонт требует предварительного изготовления стального каркаса. Его рекомендуется сваривать из железных уголков. Также дополнительно грунтуют и красят краской против коррозии. Далее обкладывают корпус жаропрочным кирпичом (шамотный или печной) с применением фиксирующего раствора.

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

В любом варианте важно стачивать напильником выступающие швы. С кирпичом они могут исказить кладку, оставить дыры, в самостоятельном варианте рискуют поранить человека во время мытья

На уличных зонтах на задней стороне делают дополнительно скаты для отвода воды. Для этой функции хорошо подходит кровельный материал с термостойкими качествами.

Зонт дымохода – что это и зачем он нужен

Защитный зонт является навершием колпака, который по внешнему виду может представлять собой конус, пирамиду, полукруг или другие, более сложные конструкции и формы.

Функции зонта, который устанавливается на дымоходную трубу, следующие:

• предотвращается попадание атмосферной воды или снега внутрь дымоотвода. Побочным эффектом обильных осадков является скапливание в дымоходной трубе большого количества влаги, вызывающей снижение естественной воздушной тяги;
• обустройство зонтом кирпичной дымоходной трубы предотвращает разрушение материала, а наличие специальных канавок позволяет своевременно отводить весь скапливающийся конденсат;
• наличие дымоходного зонта не позволяет попадать в дымоход насекомым, животным и птицам, листьям и другим предметам, заносимым порывами ветра.

Зонты для дымохода

ВАЖНО!

Также нужно помнить, что при использовании зонта ощутимо улучшается тяга, а стандартные показатели повышения этого уровня этого параметра составляют примерно треть от общего объёма.

Зонт не препятствует выводу дыма с продуктами сгорания только при правильном выборе такого устройства. Например, в районах с обильным снегопадами целесообразно использовать доборные элементы с большим углом наклона для беспрепятственного схода снежной массы.

Дефлекторы систем вентиляции

Устройство и принцип действия

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор . Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак . Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус . Рассекает поток ветра, создавая внутри область пониженного давления.

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор . Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае будет «нижним стаканом»;
2. Зонт или колпак . Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус . Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Разновидности

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Устройство кухонных вытяжных систем

Любое помещение обладает системой вентиляции, которая обеспечивает приток свежего воздуха и отток загрязненного. Однако, для мест приготовления пищи такой вентиляции недостаточно, ведь выбросы, прежде чем попасть в общую систему, распространяются по всему помещению и смешивается с чистым.

Поэтому в пищевой промышленности и в бытовых кухнях обычно используют местную вентиляцию, основным элементом которой является вентиляционный вытяжной зонт. Чаще всего это куполообразная конструкция, которая подключена к общей системе вентиляции.

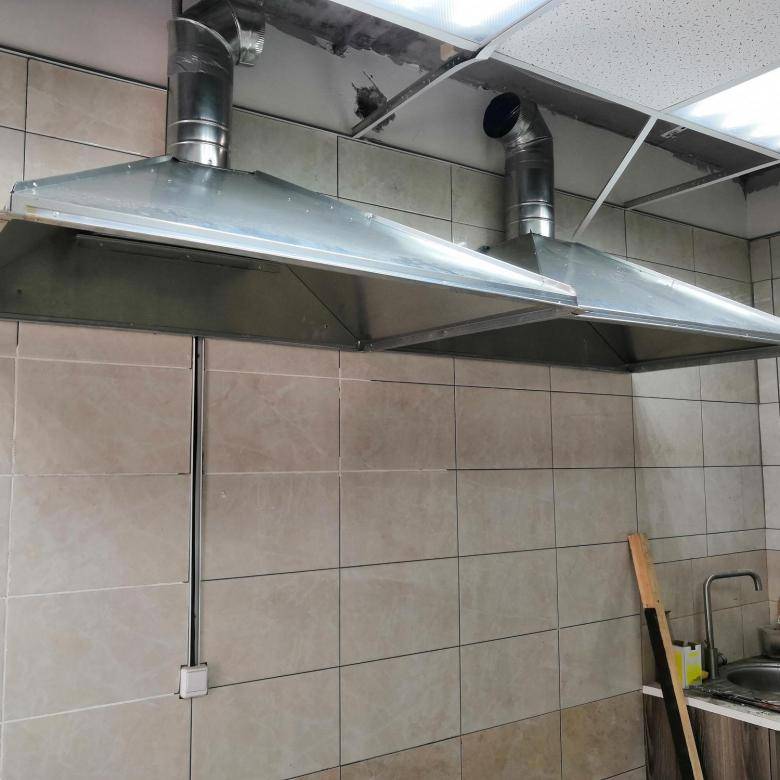

На фото – промышленные кухонные вытяжные установки

Изготавливают зонты вентиляционных систем из листовой оцинкованной стали, чтобы при попадании горячего воздуха в короб не происходило окисления и еще большего загрязнения воздуха.

Вся конструкция состоит, как правило, из нескольких основных элементов:

• Короб – является основной изделия, так как он предотвращает распространение выбросов по всему пространству помещения, а также является корпусом для остальных деталей.
• Фильтры – как правило, все модели обязательно снабжены жироулавливателем. Кроме того они могут иметь и дополнительные системы фильтрации.
• Вентилятор – принудительно засасывает загрязненный воздух внутрь короба. Надо сказать, что он имеется не во всех устройствах. К примеру, если конструкция подключается к принудительной вытяжной вентиляции, то она может и не иметь вентилятор.
• Воздуховод – канал, по которому загрязненный воздух поступает из короба в систему вентиляции. Диаметр воздуховода может быть разным: 110–150 мм. Кроме того, существуют квадратные и прямоугольные воздуховоды.

Прямоугольный воздуховод бытовой установки

В зависимости от вида устройства, конструкция может иметь некоторые нюансы. К примеру, рекуперационные вентиляционные вытяжные зонты не имеют воздуховод, так как не подключаются к общей вентиляции. Воздух в таких аппаратах проходит тонкую очистку и поступает назад в помещение.

Таким образом, принцип действия конструкции довольно простой – загрязненный воздух засасывается в колпак, там проходит очистку, чтобы предотвратить засорение вентиляционной системы, и далее по воздуховодам выводится наружу.

Схема устройства отводящего и рекуперационного аппарата

Как выбрать зонт

При выборе зонта следует учитывать размеры оборудования, над которым он будет установлен. Существует правило, что вытяжка должна перекрывать варочную поверхность не менее чем на 10 см.

Стандартная ширина вытяжек составляет 50, 60, 70, 90 и 120 см. Зонты других размеров можно изготовить по индивидуальному заказу.

Второй момент, на который следует обратить внимание, — уровень шума вытяжного оборудования. Чем больше мощность вытяжки, тем больший шум она производит, а для человека приемлемым считается уровень шума до 40 дБ

Справиться с проблемой помогают шумопоглощающие устройства, которыми производители оснащают некоторые модели.

Часто вытяжки снабжены подсветкой и выступают источником дополнительного освещения кухни.

Если вытяжка будет установлена высоко, для нее необходимо дистанционное управление. Цена у данного оборудования будет выше, однако удобство в применении компенсирует финансовые затраты.

При выборе зонта на трубу дымохода следует учитывать размер самой трубы, потому что оголовок должен перекрывать ее края. Сам же зонтик может иметь любую форму

Необходимо также обратить внимание на оснащение дополнительными конструктивными элементами (капельником, фиксирующими деталями и защитной сеткой)

Конструктивные особенности промышленных вытяжных зонтов

Большинство вентиляционных зонтов оснащаются лабиринтной системой очистки. Загрязненный воздух и пары с насыщенными запахами сначала попадают в жерло и направляются в жироуловитель, который отделяет от воздуха все лишнее: масла, жиры и прочие «ингредиенты», стекающие в специальный жиросборник. Внешне зонт представляет из себя своего рода колпак с отверстием сверху для вывода воздушного потока в систему вентиляции. Дополнительно в вытяжных зонтах могут устанавливаться вентиляторы, краны для слива жира, искрогасящие фильтры, подсветка и т.п.

Зонт вытяжной островной

Такая простая конструкция полностью оправдывается высокой эффективностью работы данных устройств. Вентиляционные зонты считаются выгодным капиталовложением, поскольку их стоимость варьируется в широком диапазоне с расчетом на эксплуатацию в заведениях любого уровня, а обслуживание не требует существенных затрат

Выбирая конкретную модель вытяжного зонта, следует обращать особое внимание на используемые в ней материалы. Обязательным требованием к ним является огнестойкость и податливость легкой очистке

Для производства кухонных зонтов, как правило, используют нержавеющую сталь либо оцинкованное железо.

Что это такое и как он работает?

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.

Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

• Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
• Фильтр для улавливания примесей жира.
• Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
• Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
• Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.
