Соединение проводов на улице зажимами Wago.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Особенности применения и преимущества WAGO

Сегодня любые самозажимные, пружинные и рычажные соединители проводов называют «ваго». Но если разобраться, то это всего лишь название торговой марки, которая специализируется на выпуске широкого спектра соединителей, то есть монтажных изделий для коммутации всех типов проводов.

Любой клеммник представляет собой небольшое пластиковое изделие, конструкция которого зависит от назначения. Корпус его производится из негорючего полиамида, и способен выдерживать кратковременно температуру до 200 ºС. Внутри корпуса находятся контакты, пробивные элементы, или специальные пасты, они служат для соединения любого количества проводов, в том числе и из разного материала.

Проводящая часть соединителя изготавливается из меди, которая является хорошим проводником. На контактную пластину наносится тонкий слой оловянно-свинцового припоя для улучшения контакта с проводом.

На данный момент клеммники можно применять везде, где есть потребность в соединении электрических проводов. Единственное, что нужно помнить, это не устанавливать несъемные изделия в местах, где потом потребуется расстыковка.

Конкретные плюсы использования изделий «ваго» в следующем:

• быстрота прокладки электрических сетей;
• монтаж не требует специального обучения и дополнительного инструмента;
• изделия всегда есть в свободной продаже
• клеммники выпускаются на любые виды электромонтажа и для них не нужно искать заменители;
• с помощью их обеспечивается надежный, хорошо изолированный контакт;
• возможность закрепления изделия на любой поверхности;
• пружинный контакт не требует подтягивания и подкручивания;
• соответствие всем требованиям безопасности.

Если же говорить о недостатках, в первую очередь упоминается достаточно высокая цена. Особенно это чувствуется на масштабных объектах, когда таких соединителей требуется не десяток, а сотни и тысячи.

К недостаткам так же относят использование неоригинального изделия, то есть контрафакта.

Тот же Алиэксперсс предлагает огромный ассортимент изделий китайского производства по низким ценам. Но они только внешне напоминают оригинальную продукцию. Как правило, корпуса и внутренняя начинка таких изделий не соответствуют стандартам, так как изготовляются из дешевых и ненадежных материалов.

Как отличить оригинал от подделки:

• у оригинала свой особенный цвет корпуса и рычажков;
• оригинал обязательно промаркирован с тыльной стороны;
• на корпусе всегда есть метки зачистки проводов и схема соединения;
• контактные планки в изделии всегда из толстого металла;
• металлические части не магнитятся.

Контрафактные изделия часто имеют запах дешевых пластмасс, метки и маркировка на них отсутствуют, а металлические детали хрупкие и тонкие, вдобавок могут магнититься, так как изготавливаются не из меди, а из ее сплавов.

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

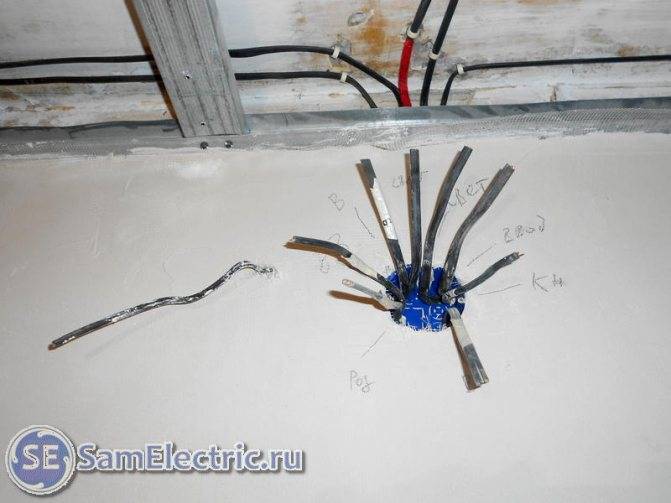

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то, как надежно установить розетку Здесь и Здесь. Прочитайте обязательно!

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться – скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой

Основные плюсы таких клеммников по сравнению со скрутками:

• Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
• Удобство – при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
• Простота использования – соединить провода вагами сможет без инструкции каждый домашний мастер.
• Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
• Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами – дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества – чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

{SOURCE}

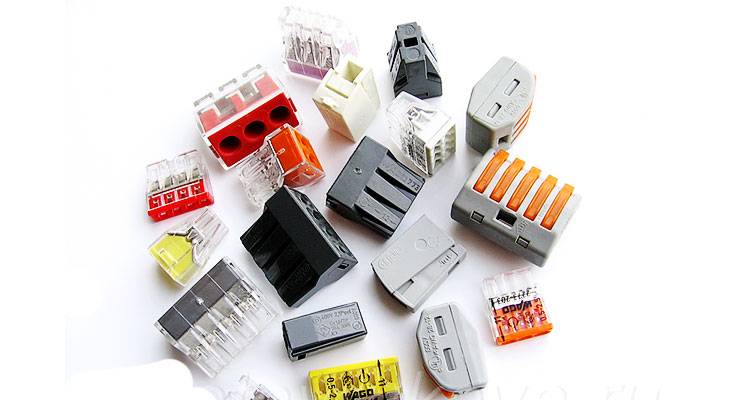

Виды клемм WAGO

Выпускаются следующие виды зажимов:

1. PUSH WIRE — плоскопружинный зажим.
2. CAGE CLAMP — многоразовые клеммники.
3. FIT-CLAMP — самозажимные клеммы.

У первого вида, PUSH WIRE, пружина выполняет две основные задачи:

• удерживает провод, прижимая его тем самым к шине;
• защищает от отсоединения кабелей друг от друга благодаря расположению.

Пружина у них находится под углом к кабелю, поэтому подсоединить его в разы легче, чем отсоединить. Когда это происходит и его пытаются извлечь, пружина врежется в него торцом. Также особенность имеет контактная группа. Она не предусмотрена для частых извлечений, поэтому повреждение может получить кабель и пружина.

Также касаясь пружины, стоит отметить, что сопротивление она оказывает совсем небольшое, однако его достаточно, чтобы многопроволочный провод было сложно подсоединить. А если он обладает высоким классом гибкости, то его невозможно подключить без использования особого жёсткого наконечника.

В свою очередь, CAGE CLAMP создавались для того, чтобы использовать несколько раз. Пружина у него плоская, изогнутая, с прямоугольным гнездом для кабеля в одной части, для токонесущей шины – с другой. Шина и провод подсоединяются друг к другу благодаря силе упругости.

Если на пружину надавить сверху, то окошко приоткрывается, что позволяет извлечь кабель без усилий. В этом случае подойдут любого класса гибкости.

FIT-CLAMP выпускается не так давно, имеет в основе в основе врезной контакт. Чтобы работать с этой клеммой, не нужно зачищать проводники, что значительно упрощает процесс работы.

Для подключения клеммников wago подойдут такие провода, как:

• Однопроволочные медные и алюминиевые.
• Многопроволочные медные.
• Много проволочные лужёные.
• Многопроволочные с разными видами наконечников (гильза или штыревой).

Конечно, каждый из представленных выше видов предполагает свой тип клеммы. Однако не найти подходящий будет трудно, потому что помимо видов у этих устройств есть различающиеся серии.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Достоинства и недостатки зажимов «Ваго»

Альтернативным способом монтажа является применение быстрозажимных клеммников. Клеммные зажимы «Ваго» имеют целый ряд неоспоримых преимуществ при выполнении электромонтажных работ:

• Возможность соединения алюминиевых и медных проводов.
• Соединение проводов разных диаметров от 0,5 до 4,0 кв. мм.
• Использование многожильных проводов.
• Номинальный ток до 32А.
• Соединение до восьми проводов в одной группе.
• Быстрый и удобный монтаж без применения специальных инструментов.
• Изолированное электробезопасное соединение.
• Компактный размер клеммника.
• Возможность визуального контроля соединения через прозрачный корпус.
• Отдельные модели позволяют выполнять разборное соединение.
• Наличие специальных отверстий в корпусе для подключения контрольно-измерительных приборов.

Единственным недостатком этих соединителей является их цена, но он с лихвой окупается экономией времени при монтаже, надёжностью и долговечностью соединения. Также высокой плотности монтажа можно достичь, применяя зажим «Ваго» (фото демонстрирует аккуратность монтажа клеммников в распределительной коробке).

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

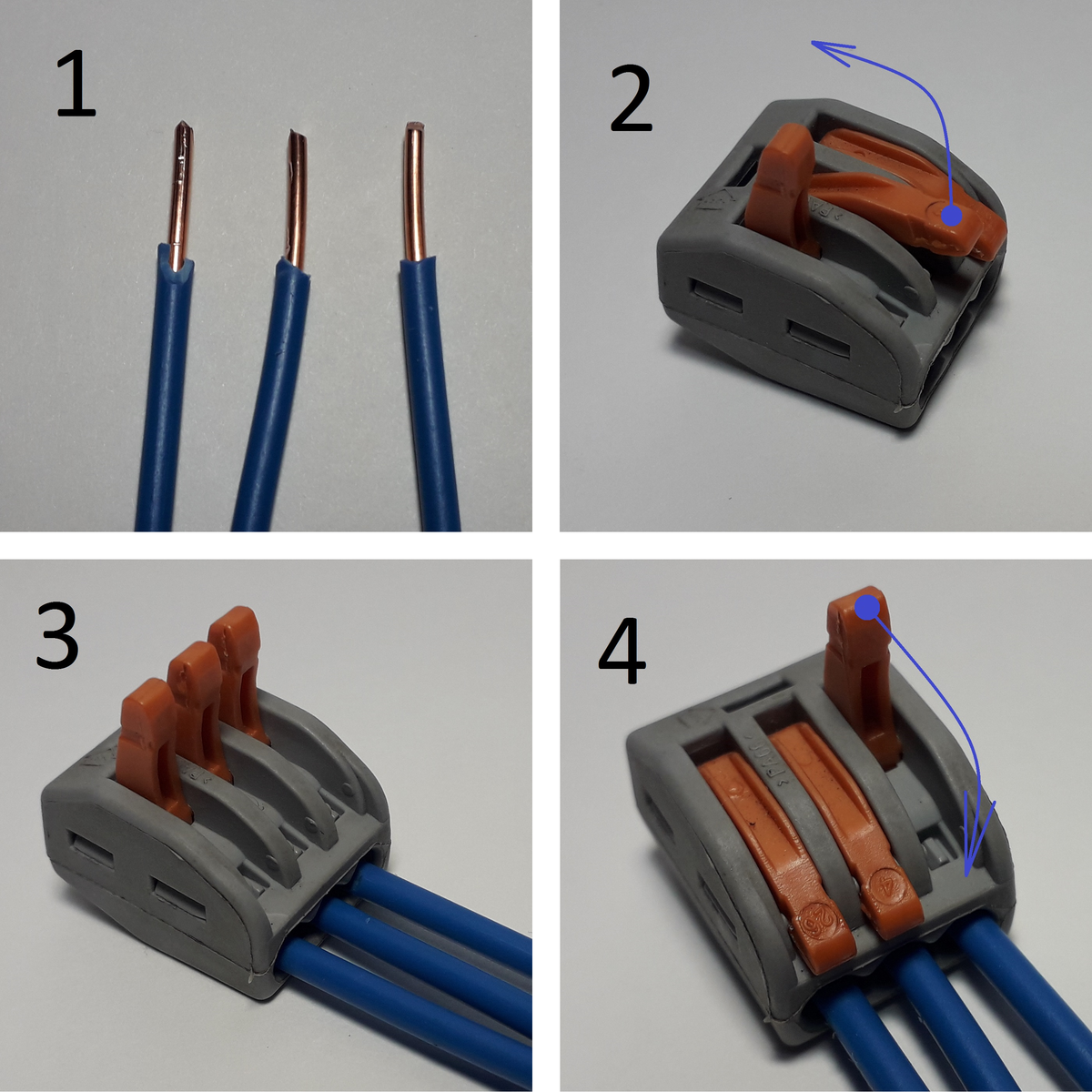

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. 2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

{SOURCE}

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

• Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.

• Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

  Для удобства измерений предусмотрена возможность подключения щупов тестера

• При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
• При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

6 проблем клеемника

Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

Нельзя зашивать в стену

Клеммики WAGO нуждаются в  обслуживании, поэтому к ним должен быть открытый доступ. По сути их можно (и нужно) размещать только в распредкоробках. Практика показала, что со временем контакты на прижимных пластинах ослабевают, поэтому нужно делать ревизию. Под штукатуркой зажим со временем может гореть — жди беды. Если необходимо спрятать в стену соединение, то лучше воспользоваться опрессовкой или сваркой.

Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

При больших нагрузках плавятся они, а не провода

Нельзя сказать, что это прям большая проблема, ведь именно соединения чаще всего греются, а не проводник. Однако в сети есть видео, где при нагрузке в 80 А сначала оплавляется изоляция, а ваговский зажим, как жидкий терминатор, плавится последним. Вероятнее всего оно снято самим производителем для популяризации зажима. На практике же все выходит совершенно наоборот. Зачастую именно пластины в клеммнике сильно разогреваются, из-за чего начинает плавиться корпус, а изоляция на проводах в последнюю очередь.

Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

• ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
• ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
• ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
• ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.
