Заземление ванны в квартире: зачем и как правильно заземлять ванну

Где и как можно устроить заземление

Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.

Вариант современного этажного щита.

Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.

Примитивнейший, но вполне работоспособный самодельный заземлитель.

Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.

Заземление ванн и душевых кабин

Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:

• чугуна;
• эмалированной или антикоррозийной (анодированной) стали;
• нержавеющих сплавов цветных металлов;
• акрила;
• пластика;
• дерева;
• камня.

Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.

Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Подключение пластиковых ванн

Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.

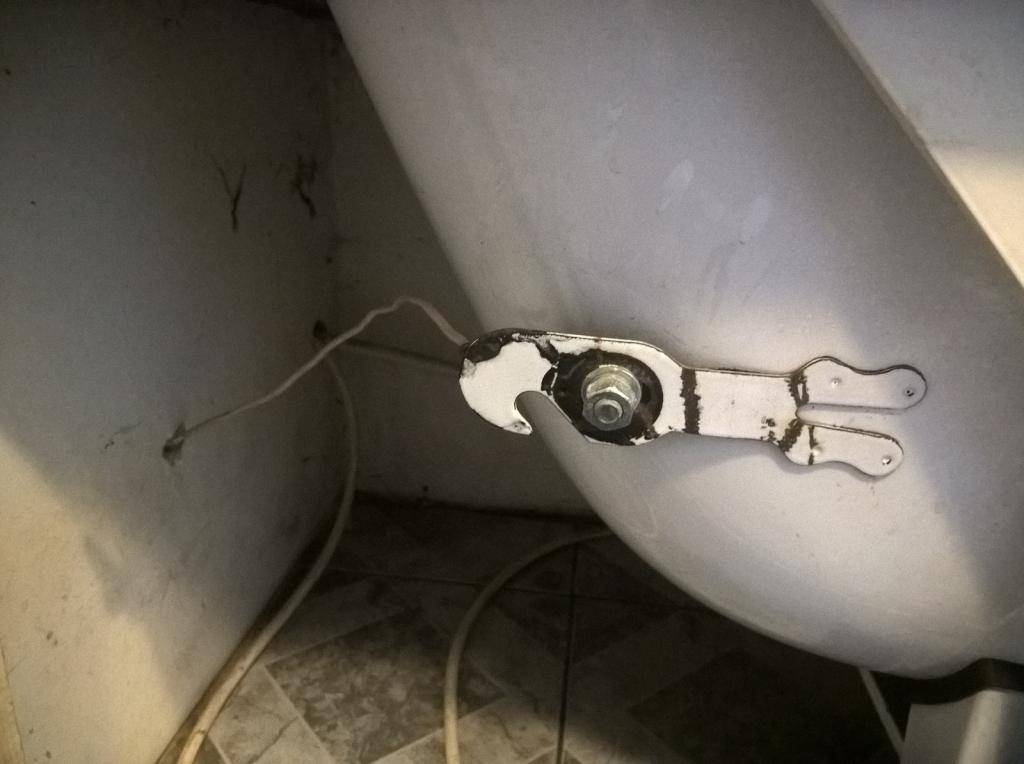

Лепесток для подключения заземления.

Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.

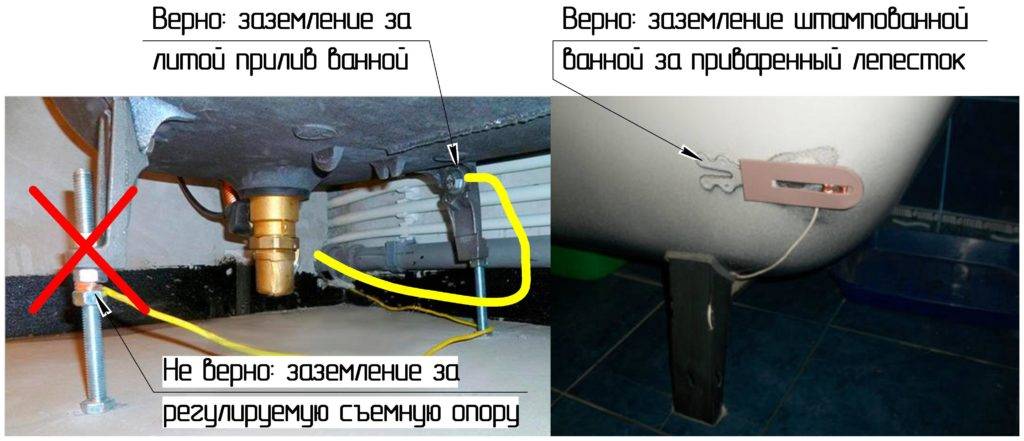

Недопустимый вариант заземление — через съемную опору для ванны.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

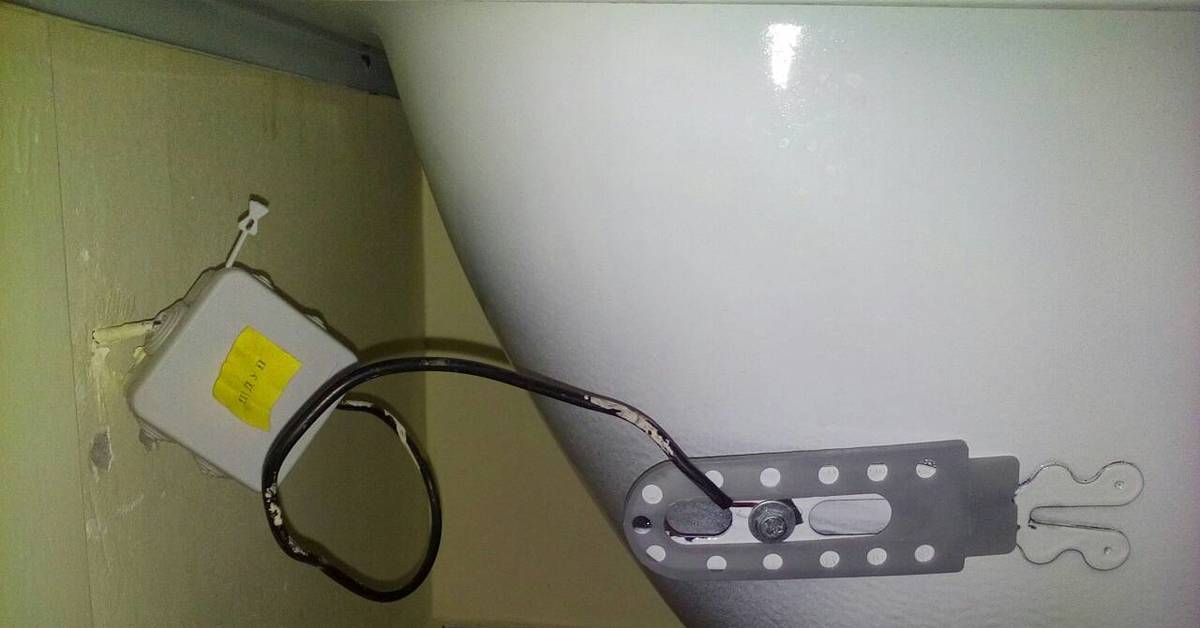

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Как реализуется заземление ванн из металла?

Монтаж такого изделия предполагает, что ванна подключается с применением особой заземляющей шины, находящейся на распределительном щитке на входе в квартиру или дом. В результате получается уникальное действие, носящее название заземляющей перемычки.

Данный процесс производится обязательно в каждой ванной комнате, причем даже в случае, если не предполагается монтировать в этом помещении какие-либо электрические приборы.

Если же в квартире до сих пор установлены ванны, которые произведены в советское время, то они заземляются в следующей последовательности действий:

• в одной ножке ванны формируется отверстие, для чего обычно используется электрическая дрель, оснащенная специальным победитовым сверлом;
• фиксируется заземляющая перемычка в этом отверстии, для чего используется болт, шайба или гайка;
• к ножке прикрепляется многожильный кабель с одной стороны, а с другой фиксируется к распределителю, к которому дополнительно крепятся другие провода от разнообразного оборудования в ванной комнате, причем сюда же относятся не только электрические приборы, но и трубы, а также слив;
• сам распределитель фиксируется к определенной стене помещения или в другом удобном участке комнаты;
• после его следует вывести на заземляющую шину, располагающуюся в щитке возле входа в квартиру, который обычно располагается в подъезде.

Некоторые современные ванны, которые созданы из стали или чугуна, обычно выпускаются оснащенные особыми лепестком, специально предназначенным для качественного и правильного процесса заземления. К нему следует подсоединить специальный провод-земля. Это сделать очень просто, поскольку достаточно зажать конец кабеля между элементами данного лепестка, для чего используется стандартная гайка и болт.

Обязательно производится процесс для водонагревательного оборудования, расположенного в помещении или для душа и других устройств.

Техника безопасности

Несколько советов по технике безопасности:

• прежде всего в доме должна быть надежная и качественная электрическая проводка. При несоблюдении этого требования 100% гарантии безопасности от поражения электрическим током вам никто не даст. К прокладке проводки следует отнестись со всей ответственностью, особенно в ванной комнате, она является самым опасным местом в доме с точки зрения электробезопасности;
• не пользуйтесь неисправными электроприборами, особенно с оголенными токоведущими частями или видимым искрением внутри. Это может привести если не к поражению вас током то к пожару. Лучше лишний раз перестраховаться, чем потом сожалеть о случившемся;
• не позволяйте детям пользоваться электроприборами без вашего контроля. Ребенок не всегда может осознать опасность при неправильном пользовании электричеством, поэтому перед тем как доверить ребенку обращение с электроприборами в квартире, желательно прочитать ему маленькую лекцию об опасности работы с электричеством;
• в ванной комнате соблюдайте элементарные правила безопасности – не допускайте попадания воды на розетки, лампы освещения и выключатели. Если заметили искрение розетки, выключателя или патрона лампы то его нужно как можно скорее устранить. Причем это касается не только ванных комнат.

Итак, из всего вышеизложенного можно сделать вывод:

• заземление ванны делать необходимо, поскольку с его помощью можно уберечь себя от многих неприятностей;
• работу по заземлению нужно выполнять в комплексе, то есть заземлять не только ванну, но и по возможности все оборудование ванной комнаты и всего дома. В этом случае заземление будет работать максимально эффективно;
• заземление должно проводится медным кабелем с сечением не менее 6 мм?, для того чтобы сделать его максимально эффективным;
• возле дома нужно сделать специальный заземляющий контур, а не просто забить штырь в землю – так контур заземления будет работать максимально эффективно;
• для еще более эффективной защиты нужно установить устройство защитного отключения – прибор, который отключает электричество, если человек возьмется за оголенный провод. Это устройство способно работать и без заземления, что особенно хорошо.

Изучив информацию, изложенную в статье, и получив максимум ответов, зачем нужно заземление, можно взяться за проведение работ по заземлению самому, а можно поручить эту работу специалистам. При этом теперь вы будете знать, как нужно сделать все правильно и сможете проконтролировать их работу.

Электроприборы должны быть исправны

Электрическая проводка должна быть исправной

Защитите розетки и выключатели от влаги

Правила выполнения заземления

Для того, чтобы сделать заземление металлической (стальной или чугунной) ванны в квартире, в соответствии с требованиями ПУЭ, необходимо произвести соединения, согласно прилагаемой схеме:

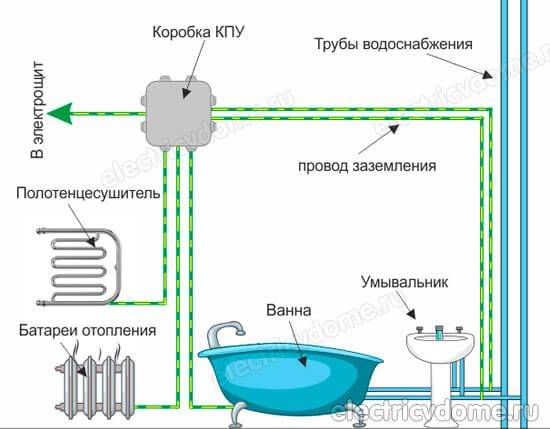

Для того, чтобы заземлить все металлические части в ванной комнате, следует вначале произвести установку коробки уравнивания потенциалов. Сделать ее можно из любой клеммной или распределительной коробки, содержащей нулевую шину с необходимым количеством клемм. Коробка соединяется с PE или PEN – шиной, расположенной во вводном или этажном щитке. Далее следует сделать подключение к коробке уравнивания потенциалов следующих металлических частей (по сути заземлить их):

• корпус металлической ванны;
• трубопроводы горячего и холодного водоснабжения;
• экранирующая сетка, закрывающая греющий кабель теплого пола, при его наличии.

Обычно конструкции металлических ванн содержат специальные контактные элементы для присоединения к ним заземляющего провода. Сечение провода для заземления ванны должно быть не менее 2,5 мм.кв. Для этих целей можно выбрать провод марки . При отсутствии такого контакта, можно сделать его самостоятельно: в нижней части корпуса приварить болт, для последующего крепления заземляющего проводника под гайку. Для этой цели лучше использовать прилив на корпусе, предназначенный для установки съемной ножки. На фото ниже наглядно показывается, как заземлить чугунную ванну в квартире:

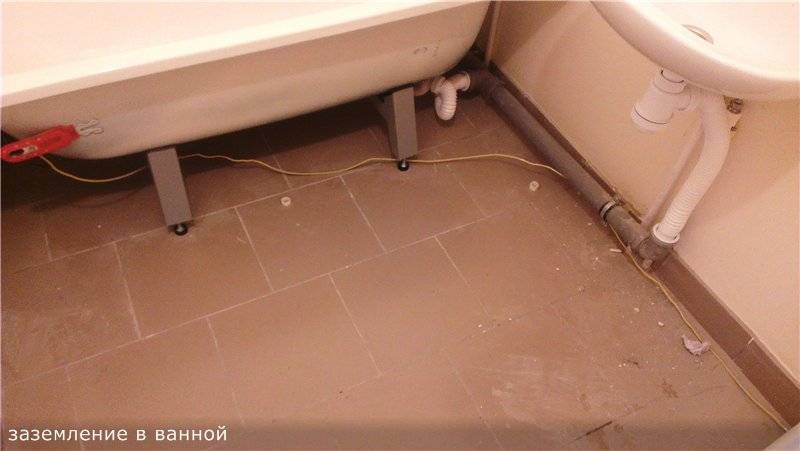

Если же ванна акриловая, заземлить ее можно, используя металлический каркас, на который устанавливается чаша. Несмотря на то, что акрил является диэлектриком, все же он способен накаливать , в результате чего от ванны возможно получить удар током. Организация защиты позволит от этого обезопасить.

Кроме этого, электрические розетки, расположенные в ванной комнате (как и в остальных помещениях), должны иметь три контакта, с подключением PE или PEN – проводника.

Заземление ванны с гидромассажем кардинально не отличается от заземления обычной конструкции. Джакузи оборудованы насосами с электроприводом, корпус которого следует заземлить, соединив его с защитным заземляющим проводником. Схема заземления джакузи представлена ниже:

К сказанному следует добавить, что в соответствии с пунктом 7.1.48., установка электрических розеток в ванной комнате в квартире допускается при соблюдении одного из двух условий:

• штепсельная розетка подключена к сети через разделительный трансформатор, обеспечивающий гальваническую развязку;
• розетка защищена (УЗО), с уставкой дифференциального тока, не более 30 мА.

При прочтении ПУЭ возникает естественный вопрос: как правильно заземлить ванну в квартире, расположенной в старом доме, например, в хрущевке, где отсутствует защитный заземляющий проводник? Обязательно или нет выполнение этого мероприятия? В этом случае необходимо привести систему заземления в соответствие с ПУЭ, то есть, перейти на систему TN. Другого ответа на этот вопрос быть не может.

Следует предостеречь домашних мастеров от неквалифицированных действий в этом направлении. В системах без защитного заземления не следует соединять ванну с трубами водоснабжения, отопления или с самодельным заземлением

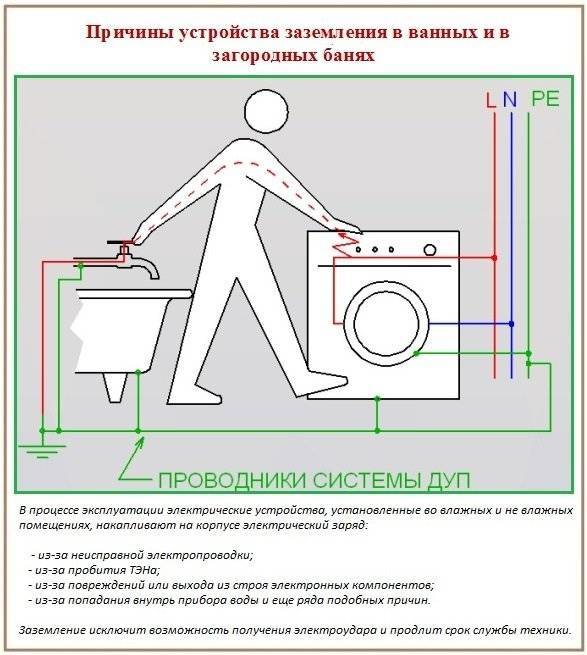

Обратите внимание на то, что система мер, направленных на обеспечение безопасности, в частности, в ванной комнате, обозначается в ПУЭ как «система уравнивания потенциалов», а не «заземление». В этом заключен глубокий смысл, выражающийся в том, что самоцелью является не заземление, а предотвращение возможности попадания человека под воздействие разности электрических потенциалов

В прежние времена делать заземление в доме не было необходимости. Однако сейчас данный вопрос актуален, как никогда, особенно для современного санузла, ведь в нем находится множество электрического оборудования и металлических предметов.

И, прежде всего, необходимо делать заземление ванны, так как она является безусловным источником опасности.

Выбор комплектующих для заземления ванны

Обычно в квартирах и частных домах для устройства заземления и зануления применяется многожильный провод с площадью сечения не менее 6 кв. мм. Такой площади сечения заземляющего проводника вполне достаточно для обеспечения защиты от поражения электрическим током человека в жилых помещениях. Лучше выбирать медный кабель, но в крайних случаях можно использовать алюминиевый провод или стальной в медной оболочке. Заземляющий проводник следует замаскировать. Это необходимо не только с эстетической точки зрения, но и для защиты заземления от случайного повреждения. Обычно кабель прячут в предметах интерьера ванной комнаты, за экранами и пластиковыми панелями. Для подключения заземления всех предметов в ванной комнате к общей шине используют специальный распределитель.

Устройство заземления

Так как в многоквартирных и частных малоэтажных домах повсеместно устаревший металлический трубопровод заменяют на более практичные, легкие и функциональные трубы из полимерных материалов, ванная комната лишается естественного заземления. При чем даже если хотя бы один домовладелец по стояку заменит свой участок трубопровода, естественное заземление в ванных комнатах остальных жильцов также перестанет функционировать. Поэтому необходимо монтировать искусственное заземление, которое состоит из следующих элементов:

1. Заземлитель. Заземлитель или заземляющее устройство – это стержень или система из взаимосвязанных стержней, изготовленных из металла с высокой проводимостью. Главной характеристикой заземлителя является площадь соприкосновения с грунтом. Чем больше этот параметр больше, тем больший заряд может нейтрализовать заземлитель. Заземлитель закапывают в грунт на глубину 1,5-2 метра на расстоянии не менее 5 метров от жилых и хозяйственных построек.

   Заземлители

2. Заземляющий кабель. В качестве заземляющего кабеля обычно используется стальная или медная проволока с толщиной сечения не меньше 0,6 мм. Заземляющий кабель обязательно должен снабжаться защитной изоляцией. Он соединяется с заземлителем и ванной оголенными концами. Его задача – перенести электрический заряд с емкости для мыться на заземлитель, помещенный в грунт.

   Заземляющий кабель

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

• Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с , где имеется металлический трубопровод, закопанный прямо внутрь грунта.
• Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Особенности заземления ванн из разных материалов

Чаши из любого материала требуют защиты от утечки тока.

Чугунная

Такая ванна требует заземления. Чугун, как и иные металлы, хорошо проводит электричество. Из-за этого свойства рано или поздно человек начинает ощущать неприятное покалывание во время водных процедур. Новые чугунные ванны снабжены специальной деталью для подключения заземляющего контура. Лепесток крепят гайкой и болтом. Дальнейшие действия выполняют по стандартной схеме.

Стальная

Заземляющую шину в этом случае присоединяют так же, как и в чугунной ванне. Лепесток уже имеется, поэтому сверлить отверстия для его установки не нужно. При закручивании обжимного винта очищают соответствующий участок от эмали. Удалять покрытие нужно до основания – это делает заземление более эффективным.

Акриловая

Такие ванны сейчас устанавливают часто. Положительным качеством акриловой чаши считается малый вес. Однако это свойство одновременно относится и к недостаткам. Легкая чаша неустойчива, поэтому ее устанавливают на каркас. Производители включают в комплект металлическую раму. Если при обустройстве деревянного каркаса или бетонного пьедестала заземление не требуется, то для стали его нужно делать обязательно. Акрил считается диэлектриком, однако может накапливать некоторый заряд.

Каркас снабжается перемычкой для заземления. Если ее нет, просверливают отверстие.

Комплектующие для выполнения работ

Что же потребуется для того чтобы выполнить заземление ванны? Перечень необходимых материалов небольшой и туда входят:

1. 1. Заземляющий провод. Лучше всего чтобы это был многожильный медный провод диаметром не менее 6 миллиметров. В соответствии требований цветовой маркировки, цвет изоляции должен быть желто-зеленым.
2. 2. Коробка выравнивания потенциалов. Также потребуются хомуты для выполнения работ.
3. 3. Болт с гайкой и шайбой.

В процессе работы провод рекомендуется замаскировать, это нужно для того чтобы случайно не повредить проводку. И это необходимо с эстетичной точки зрения. Часто проводка прячется за пластиковыми панелями, экранами или в предметах мебели.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.
