Замена электрики в трехкомнатной квартире пошагово, схемы электропроводки

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
Монтаж электропроводки.
Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

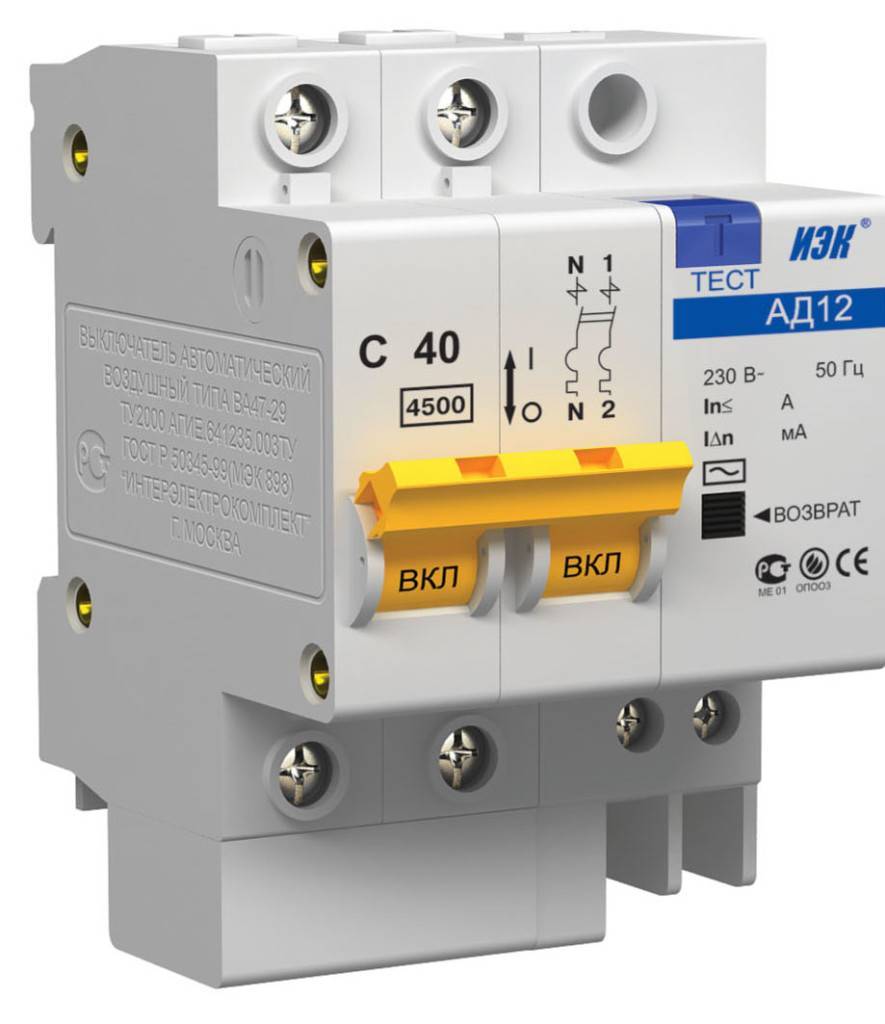

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Наклейки на электрический щит

По согласованию с заказчиком был выбран один из нескольких предложенных вариантов дизайна наклеек. Они были изготовлены, распечатаны и наклеены.

Каждый цвет наклеек соответствует соответствующей группе: желтый — кухня, зеленый — розеточная группа, голубой — санузел. Каждая группа отдельным цветом и на отдельной DIN-рейке, все логично и просто для восприятия.

После сборки распределительный щит будет протестирован, затем в пустых местах на пластроне будут установлены заглушки, вложена необходимая документация, инструкция по монтажу и щит отправлен заказчику.

Более подробно обзор электрощита для 3-х комнатной квартиры смотрите в видео:

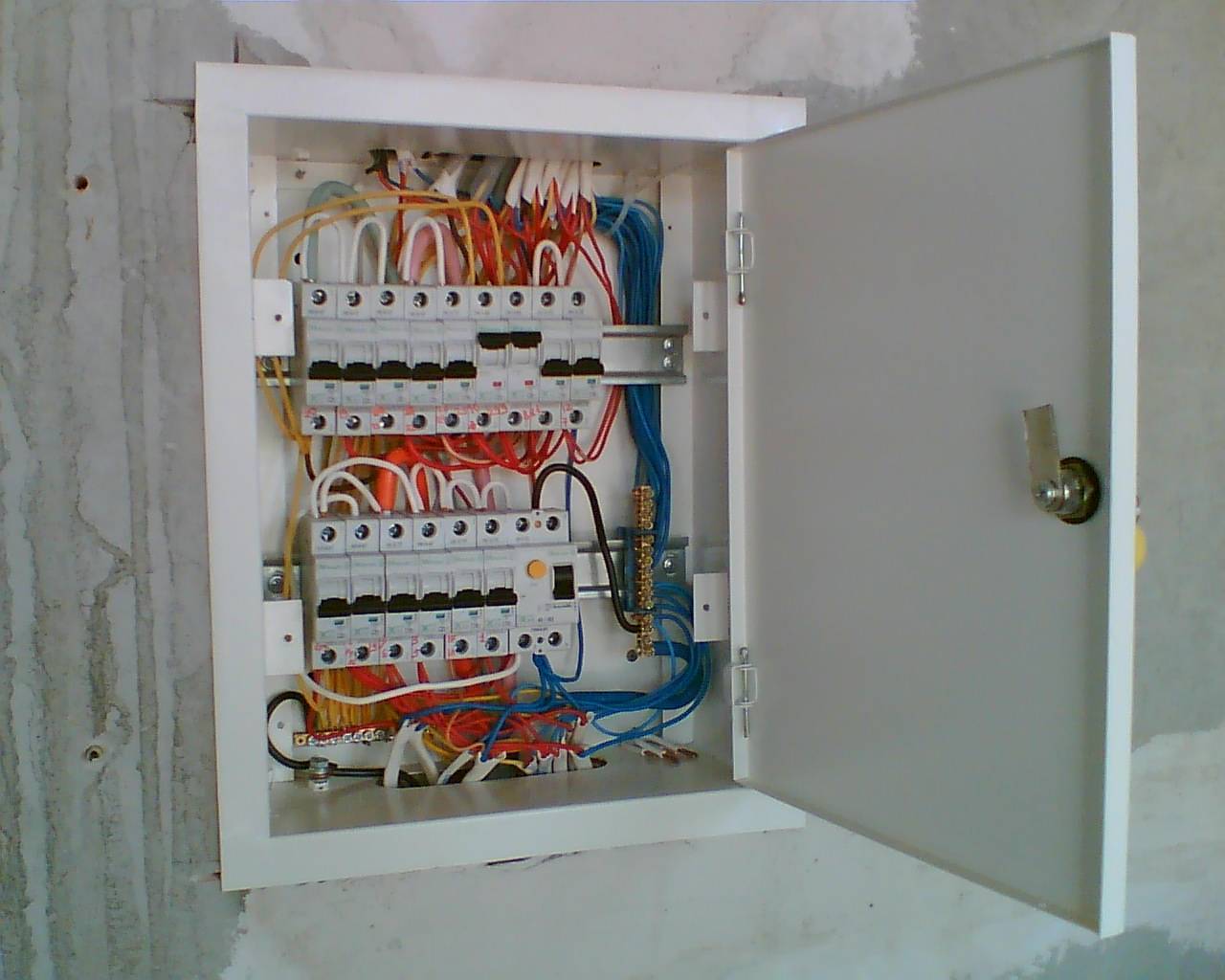

Распределительный щит в квартире

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

К небольшой доске прикручивают накладную розетку.
Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

Вскрывают распределительную коробку и электроточки.
Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
Отсоединяют или обкусывают жилы.
Потянув за конец провода с любой стороны, определяют направление его укладки.
Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

металлоискатели;
чувствительные к электромагнитному полю;
комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

Несущих стенах.
Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

Максимально допустимая глубина штроб составляет 10 мм.
Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

Установка подрозетников

Действуют в такой последовательности:

Засверливаются в стену коронкой.
Выбивают зубилом получившийся цилиндр.
Косо заглубляют штробу в зоне перехода в отверстие.
Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
Помещают в выемку порцию раствора.
Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

сваркой;
клеммниками;
опрессовочными гильзами;
самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

Жила в синей изоляции — «ноль».
В желто-зеленой — «заземление».
В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

Изоляции жил кабеля.
Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Планировка в современных строениях

Современные планировки в монолитных новостройках существенно отличаются от расположения в брежневках или хрущевках. Стремительное развитие строительства оказало влияние на качество возводимой недвижимости. Проходные комнаты встречаются редко, а угловые квартиры имеют хорошее внешнее утепление.

Преимущества и недостатки

Особенности планировки зависят от типа самого строения. Современная квартира серии 100, 135, 103, 119, 1605, 602, 121, 137, ii-49 может выглядеть как студия, частичная студия с одной перегородкой, «распашонка». К достоинствам такого расположения можно отнести следующие факторы:

Высокий уровень комфорта. Во многих квартирах жилые комнаты не граничат с лифтами, мусоропроводами;
Свободная планировка в новостройках позволяет распределять пространство на усмотрение жильцов;
Удобное расположение кухни. Нет обязательной привязки к месту бытовых приборов и газовых плит;
Простоя процедура перепланировки. Из трехкомнатной можно легко сделать двухкомнатную без согласования с БТИ;
Возможна двухуровневая планировка, панорамные окна, балкон-терраса.

Часто встречаются комнаты в виде трапеции, с углами, круглыми стенами с одной стороны, колонами и прочими особенностями. К минусам также можно отнести нефункциональную и неудобную прихожую. Из-за большого количества дверей в разные комнаты ее сложно использовать и обставлять мебелью.

Установка распределительного щита

Внутри однокомнатной квартиры устанавливается распределительный щит, недалеко от входной двери.

Питание распределительного щита осуществляется через электросчетчик и автоматический выключатель, устанавливаемый непосредственно перед счетчиком. Этот автомат может быть однополюсным или трехполюсным, в зависимости от потребностей квартиры в электроэнергии.

Он должен располагаться в специальном боксе, допускающем возможность его опломбирования.

Электросчетчик и вводной автомат устанавливаются, как правило, в коммунальном шкафу (ящике) на лестничной площадке, но в отдельных случаях, в зданиях старой постройки, могут располагаться внутри квартиры.

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
Без проблем внутреннюю сеть можно дополнительно расширить.
Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

Она подойдет для любого стиля интерьера.
Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

План электропроводки

Сегодня мы разберемся где, как и каким образом правильно монтировать электрические точки (выключатели и розетки).

Для начала разберем схему типовой электропроводки в двухкомнатной квартире.

Для примера разобьем электропроводку на шесть групп:

1) Розетки, которые расположены в жилых комнатах;

2) Для кухни розетки монтируются в отдельную группу. На кухне, как правило располагаются достаточно мощные электропотребители, поэтому кухню мы выносим в отдельную группу;

3) Электроплита. Для электрической плиты всегда выносится отдельный кабель;

4) Розетки для ванны. Электрические точки для мест повышенной влажности это отдельная тема для разговора, они требуют особого внимания, поэтому выводятся в отдельную группу;

5) Освещение 1. Разбиваем освещение на две части.

6) Соответственно освещение 2.

Не рекомендуем выполнять монтаж электропроводки своими руками, лучше всегда обратиться к специалисту. Так как специалист всегда учтет все основные моменты и нюансы, которые вы можете упустить. Это и заземление, и выбор сечения кабеля, и установленная мощность электрических приборов, применение специальных защит по типу устройств защитного отключения (УЗО) или автоматические выключатели дифференциального типа.

Графически план электропроводки в двухкомнатной квартире выглядит следующим образом:

Обозначения на схеме:

оранжевые квадраты – сечение жилы (измеряется в миллиметрах квадратных),

синие и зеленые квадраты – номинальные токи (измеряется в амперах – А) УЗО, автоматического выключателя и дифференциального автомата.

Как рассчитать мощность автомата, можно посмотреть в одной из наших предыдущих публикаций. Но все же напомним: номинальный ток автоматического выключателя рассчитывается с учетом сечения жилы кабеля в каждой определенной группы. Кабель с жилами 1,5 мм² используется для освещения, а 2,5мм² для розеток. Так как электрическая плита имеет большее значение силы тока, для нее используется кабель с сечением 4,5мм².

Выбрать сечение провода, можно используя таблицу ниже, но для этого вам необходимо знать тип материала (медь/алюминий), мощность электроприемника и условия прокладки кабелей,

На приведенной схеме плана электропроводки в двухкомнатной квартире не указано подключение счетчика, это отдельная тема для разговора, читайте в наших будущих статьях. Ввод в квартиру заложен с приличным запасом в 10 мм², на самом деле хватит 6мм² или 4 мм².

Номинальный ток автоматического выключателя на входе установлен на 63А, после автомата установлено устройство защитного отключения (УЗО), установка дифференциального тока которого 300 (мА). Это мера позволит предотвратить короткое замыкание на входе и уберечь квартиру от возможных пожароопасных ситуаций. Также УЗО предотвращает случаи поражения электрическим током в помещениях с повышенной влажностью (ванна, санузел). Установка дифференциального тока УЗО от 10-30 мА. На нашей схеме показано, что устройство защитного отключения стоит во всех розеточных группах. Такой вариант затратный, но безопасность есть безопасность. Если средства уж очень ограничены, то вопрос по установке УЗО в ванне и на кухне принципиален, эти места наиболее подвержены возможным сбоям в работе сети.

УЗО не устанавливается на освещение, так как возможность соприкосновения с электроприборами крайне мала, тем более что корпуса люстр и светильников нужно соединять с проводником РЕ (защитный проводник).

Устанавливаем программируемый электронный счетчик электроэнергии с двумя (или более) тарифами. Установка происходит на DIN-рейку. Счетчик и все коммутационные аппараты помещаем в электрический щиток.

Имейте в виду, что будет правильно одновременно с проводкой проводить монтаж низковольтных сетей (телефон, ТВ кабель, Интернет и т.д.).

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Монтаж автоматов и устройства защитного отключения (УЗО)

Последним этапом монтажных работ является сборка вводного щитка. По составленной схеме вам требуется подключить устройства защитного отключения и автоматические выключатели. Сложностей в монтаже этих двух аппаратов быть не должно, потому что вводной провод должен быть заведен сверху, а отходящий к распределительной коробке снизу. Наглядно увидеть процесс по подключению этих двух устройств можно в видеоролике ниже.

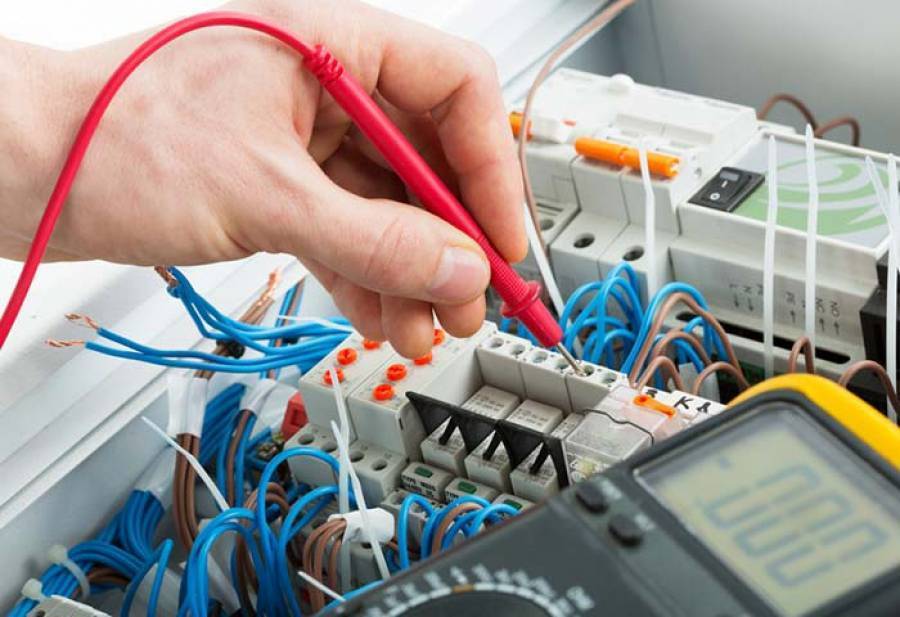

После того, как все защитные устройства в квартире будут подключены, следует выполнить прозвонку электрической проводки при помощи мультиметра, чтобы убедиться в том, что все работы выполнены правильно. Для этих целей лучше вызвать грамотного электрика, чтобы он все проверил. Услуга проверки выполненный проводки не такие уж и дорогие. Если проблем не будет, то можно смело включать автомат и проводить испытания готовой линии. По этой технологии вы сможете проложить проводку своими руками. Надеемся, что инструкция по подключения была для вас полезной!

Схема проводки трехкомнатной квартиры: рассмотрим подробно
