Программа для расчета электропроводки в доме – бесплатные и коммерческие решения

Плюсы и минусы

Давайте разбираться с положительными и отрицательными особенностями программы для построения электрических схем.

Достоинства:

  • Приложение, о котором мы сегодня говорим, будет полностью бесплатным для вас.
  • Программный интерфейс переведен на русский язык.
  • Все управляющие элементы расположены в главном окне, что делает доступ к любой, даже самой отдаленной функции, простым.
  • Огромное количество функций делают возможным построение цепи любой степени сложности.
  • Программа дает всю нужную информацию для того, чтобы приступить к монтажу электропроводки в любом доме или квартире.
  • Приложение обладает минимальными системными требованиями и великолепным быстродействием. Даже на самых старых компьютерах все происходит мгновенно.

Недостатки:

К недостаткам можно отнести не слишком симпатичный внешний вид. Однако люди, работающие с такого рода программным обеспечением, и не гонятся за красотой. Для них важна именно скорость, а также конечный результат.

Теперь давайте переходить к практической части нашей статьи и разбираться, как бесплатно скачать программу, установить ее, а также как пользоваться Электриком.

Это интересно: Трансформатор и автотрансформатор — отличие в конструкции и работе

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Бесплатные программы

В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.

  Как расшифровуется ВРУ в электрике: схемы подключения многоквартирного жилого дома, монтаж шкафов

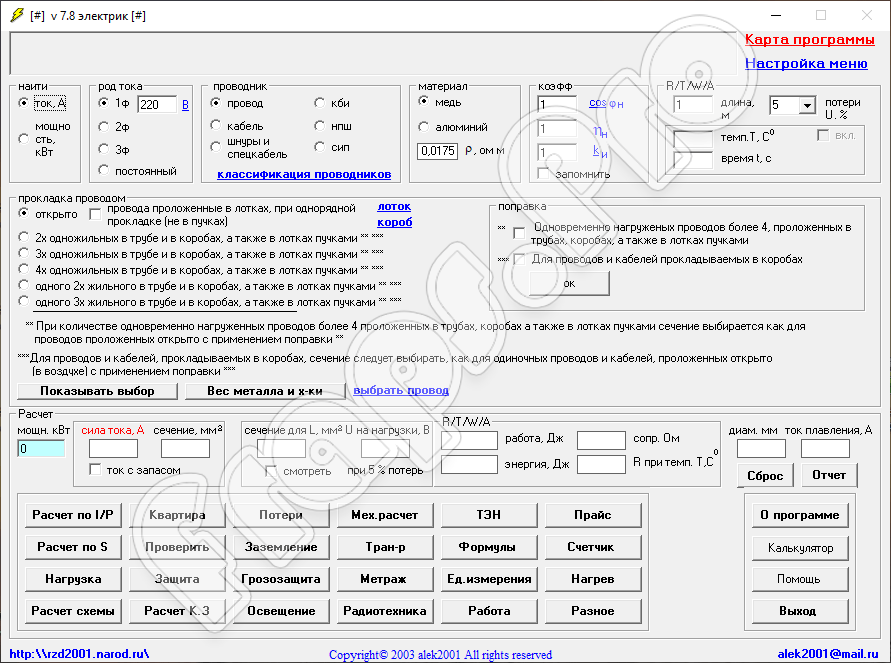

«Электрик»

В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:

  • бесплатный доступ ко всем функциям;
  • русскоязычный интерфейс;
  • удобное расположение элементов управления в основном окне;
  • минимальные требования к производительности компьютера.

Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.

«Компас-электрик»

Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:

  • АСУ;
  • релейных и других защитных устройств;
  • логических контроллеров.

Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.

«1-2-3 схема»

Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:

  • размеры модульных аппаратов;
  • артикулы серийных изделий;
  • информация о корпусах с учетом требований к уровню защиты.

Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.

«Мобильный электрик»

Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.

Qelectrotech

Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Плюсы и минусы

Рассмотрим набор сильных и слабых сторон Электрик. Как и у любого другого приложения, тут есть и те и другие.

Достоинства:

В первую очередь на глаза бросается очень удобный и понятный пользовательский интерфейс. Например, чтобы сделать что-то, необязательно покидать главное окно, все можно найти в главном. Все дополнительные функции можно найти на панели инструментов, вынесенной в нижнюю часть программы.

Недостатки:

  • Понятно, что ничего идеального нет и наш Электрик не может решить всех возложенных на него задач. Данный факт, как раз и является главным недостатком.
  • Довольно сложный функционал приложения требует изучения и для того чтобы начать нормально работать с программой, вам придется просмотреть какой-нибудь обучающий курс.

Несмотря на имеющиеся тут недостатки, программа является одной из лучших в своем роде. Мало того, заменить ее практически нечем.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).

Или же так:

  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Калькулятор электропроводки для дома

Для начала рассчитываем мощность автомата для всех наличествующих и включаемых одновременно потребителей тока. Если у вас работает холодильник и компьютер, а вы еще запускаете стиральную машинку, для подачи в которую воды нужен проточный водонагреватель и насос, то получится потребление порядка 11 кВт. Это если даже исключить освещение. Логично, что автомат на 16 А такую нагрузку не выдержит. Посмотреть, какую мощность имеют те или иные устройства, можно в следующей таблице, дальше по приведенной выше формуле вычисляем номинал автомата.

Мощности электроприборов (Вт)

Фен для волос1200Дрель800
Утюг1700Перфоратор1200
Электроплита3000Электроточило900
Тостер800Дисковая пила1300
Кофеварка1000Электрорубанок900
Обогреватель1500Электролобзик700
Гриль1400Шлифовальная машина1700
Пылесос1600Нагреватель воды5000
Принтер100Стиральная машина2500
Телевизор300Компрессор2000
Холодильник300Водяной насос1000
СВЧ-печь1400Циркулярная пила2000
Компьютер500Кондиционер1500
Электрочайник1200Электромоторы1500
Полное освещение1000Вентиляторы1000
Бойлер1500Газонокосилка1500
Аэрогриль1700Сварочный агрегат2300
Радиоприёмник70Бетономешалка 70 литров250
Компрессор очистного сооружения (ЛОС)200Инфракрасный обогреватель600

Для монтажа электрической сети используются ответвительные коробки, от которых проводка протягивается в сопредельные помещения.

Следует помнить, что при разводке электросети по дому нужно сразу разделить ее на три группы, одна из которых выделяется полностью для осветительных приборов, вторая – для розеток, а третья используется для приборов, требующих заземления. Так будет легче рассчитывать калькулятор электропроводки. При этом ни в коем случае не следует использовать один нулевой кабель для двух различных групп, также как и объединять их между собой. Также необходимо снабдить каждую отдельную группу собственным автоматическим защитным выключателем, номинал которого рассчитывается из суммы мощностей подключаемых на данную разводку приборов.

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

  • провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.06 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
  • провод ВВГ-2*66 – двухжильный кабель с сечением 0.025 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
  • провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.025 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
  • провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.015 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
  • провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.04 квадратных сантиметра, он нужен для подключения электроплиты.

Бесплатные программы

В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.

«Электрик»

В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:

  • бесплатный доступ ко всем функциям;
  • русскоязычный интерфейс;
  • удобное расположение элементов управления в основном окне;
  • минимальные требования к производительности компьютера.

Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.

«Компас-электрик»

Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:

  • АСУ;
  • релейных и других защитных устройств;
  • логических контроллеров.

Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.

«1-2-3 схема»

Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:

  • размеры модульных аппаратов;
  • артикулы серийных изделий;
  • информация о корпусах с учетом требований к уровню защиты.

Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.

«Мобильный электрик»

Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.

Qelectrotech

Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.

виды коротких замыканий , основные соотношения токов инапряжений

При трехфазном коротком замыкании токи и напряжения во всех трех фазах равны по величине не только в месте короткого замыкания, но и любой другой точке сети: ; .

При двухфазном коротком замыкании на здоровой фазе ток отсутствует, а в поврежденных фазах проходят токи, одинаковые по величине и противоположные по направлению: .

Напряжение между поврежденными фазами равно нулю, а фазные напряжения равны:

При двухфазном коротком замыкании на землю соотношения токов и напряжений имеют следующий вид: .

Для сетей с заземленной нейтралью этот вид короткого замыкания является более опасным по сравнению с двухфазным коротким замыканием из-за значительного уменьшения линейных напряжений в месте короткого замыкания.

При однофазном коротком замыкании соотношения токов и напряжений принимают следующий вид: . (Этот вид короткого замыкания справедлив только для сетей с заземленной нейтралью, также как и двухфазное короткое замыкание на землю.)

В электрических машинах возможны межвитковые короткие замыкания (замыкание витков обмотокротораилистатора, либо витков обмоток трансформаторов), а также замыкание обмотки на металлический корпус машины.

Короткое замыкание в любом из элементов СЭС может нарушить ее функционирование — у некоторых потребителей может упасть питающее напряжение, что приводит к повреждению оборудования; в трехфазных сетях при коротких замыканиях возникает несимметрия напряжений, нарушающая ее нормальное электроснабжение. В системообразующих сетях короткое замыкание способно вызвать тяжелые системные аварии .

Основные причины возникновения коротких замыканий

  1. Старение и, вследствие этого, пробой изоляции.
  2. Набросы на провода линий электропередачи ( ЛЭП ).
  3. Обрывы проводов ЛЭП с падением на землю.
  4. Механические повреждения изоляции кабельных ЛЭП при земляных работах.
  5. Удары молнии в ЛЭП.

Чаще всего КЗ происходит через переходное сопротивление (через сопротивление электрической. дуги, возникающей в месте повреждения изоляции). Иногда возникают металлические КЗ без переходного сопротивления.

Таблица 1

Вероятность возникновения повреждений вэлектрических сетях

Вид КЗ/повреждения Вероятность возникновения
Трехфазное — К(3) 1–7 %
Двухфазное — К(2) 2–13 %
Двухфазное на землю — К(1.1) 5–20 %
Однофазное — К(1) 60–92 %
Однофазное замыкание на землю — З(1) 60–92 %

Другие ненормальные режимы работы

В сетях, не имеющих непосредственного заземления нейтрали (изолированная, компенсированная или резистивно заземленная нейтраль) могут возникать только трехфазные и двухфазные короткие замыкания.

В упомянутых выше сетях (без заземления нейтрали) при электрическом контакте любой из трех фаз с землей возникают однофазные замыкания на землю (ОЗЗ), которые относятся к ненормальным режимам работы (не являются короткими), так как в режиме работы сети при однофазном замыкании на землю сеть (в классическом случае) не отключается устройствами релейной защиты и продолжает работать. В этом случае напряжения на здоровых фазах возрастают до линейных значений. Допустимые значения емкостных токов при однофазном замыкании на землю для сетей с различными классами напряжений приведены в таблице 2.

Таблица 2

Допустимые значения емкостного тока при однофазном замыкании на землю

Класс напряжения, кВ Допустимое значение емкостного ток, А
3–6 30
10 20
15–20 15
35 10
Генераторные цепи 5
ЛЭП на ж/б опорах 10

Именно этот режим работы в настоящее время вызывает живой интерес, так как на данный момент еще никому не удалось создать универсальную селективную защиту от однофазных замыканий на землю, поэтому актуальность и перспективность создания такой защиты не вызывает сомнений.

Кроме всего вышеперечисленного следует выделить режим перегрузки как одну из разновидностей ненормальных режимов работы. К ним относятся: перегрузка оборудования при превышении номинального значения тока, перегрузка оборудования при превышении номинального значения напряжения. При превышении номинального значения тока возникает повышенный износ изоляции, что приводит к ее повреждению. При превышении напряжения выше номинального значения уменьшается срок службы электрооборудования и увеличивается вероятность возникновения аварий.

В заключение приведем таблицу с режимами работ нейтралей СЭС и видами замыканий, которые могут возникнуть в каждом конкретном случае.

Таблица 3

Виды замыканий всистемах электроснабжения

Вид замыкания или повреждения
Трехфазное — К(3) + +
Двухфазное — К(2) + +
Двухфазное на землю — К(1.1) +
Однофазное — К(1) +
Однофазное замыкание

на землю — З(1)

+

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

  • автоматизированную нумерацию проводов;
  • повторное применение нарисованных цепей;
  • библиотеки с графическими обозначениями типовых компонентов;
  • проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

  • отчеты с результатами вычислений;
  • кабельный журнал;
  • схемы электропроводки;
  • планы размещения оборудования;
  • спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

  • чертеж с закладкой труб для кабельной трассы;
  • план размещения выключателей в щите с учетом размеров изделий;
  • расчет длины проводки;
  • монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Пример работы в бесплатной программе «Электрик»

Для детального изучения возможностей программное обеспечение скачивают и устанавливают на ПК. Общий размер установочных файлов — 12 Мб. Разработчик предлагает этот продукт бесплатно с просьбой сделать добровольное перечисление.

С помощью этой программы выполняют расчет:

  • потребляемой мощности (площади поперечного сечения проводника) в одно- или трехфазной сети по току;
  • потерь напряжения в отдельных точках цепи;
  • нагрева токопроводящих частей;
  • заземления;
  • защитных устройств.

  Как начать разбираться в электрике: самоучитель с нуля для начинающих электромонтеров

Минималистичный дизайн интерфейса упрощает обращение.

Выбор проводов и способа прокладки

В тематическом разделе устанавливают исходные параметры:

  • количество жил в кабеле;
  • способ монтажа — в коробе (лотках, трубе);
  • напряжение;
  • мощность потребления и cos φ для каждой цепи.

Можно выбрать материал проводника. Однако надо учесть, что по новым правилам устройства электроустановок использование алюминия ограничено.

Как определить нужное количество проводки в метрах

Для удобной установки розеток и выключателей делают запас 25-30 см. Чтобы учесть прохождение проводника по системе подвеса светильника, изучают сопроводительную документацию производителя. В разделе «Метраж» открывают план помещения. Добавляют параметры комнаты. Указывают места подключений оборудования.

Расчет сечения провода

Этот параметр определяет допустимую мощность подключаемой нагрузки. В таблице приведены данные для ручного расчета проводника с поперечным сечением 2,5 мм²:

МатериалНапряжение в сети питания
220 V380 V
Ток, АМощность, ВтТок, АМощность, Вт
Алюминий204,41912,5
Медь275,92516,5

Автоматические вычисления в программе «Электрик» сделать можно быстрее и без ошибок. В тематическом разделе указывают исходные параметры. По результату делают выбор подходящего по сечению кабеля.

Последовательность монтажа электропроводки скрытого типа

Такой вариант подразумевает большую подготовительную работу. В строительных конструкциях создают кабельные каналы. На завершающем этапе закрывают углубления защитным слоем и декоративной отделкой. Последующее изменение схемы либо ремонт сопряжены с большими затратами. Отмеченные особенности объясняют необходимость точного расчета.

Монтажные работы выполняют с применением стандартной последовательности действий. Начинают с установки электрощита. Подводят провода, соответствующие по площади сечения подключаемым нагрузкам. Соединения нескольких участков трассы создают с применением распределительных коробок.

Для чего нужен электропроект квартиры

Электропроект квартиры или иначе проект электроснабжения и электрораспределения  квартиры делается в новостройках, квартиры которых не подключены к электропитанию, а также электропроект нужен при ремонте квартиры, с целью увеличить выделяемую мощность питания и/или переносе электрического щита и/или полную замену электропроводки квартиры.

  • Замечу, если вы не планируете увеличить выделяемую электрическую мощность для квартиры и остаетесь в рамках проектной мощности, проект электропроводки нужно согласовывать только в Ростехнадзоре.
  • Если выделяемую мощность нужно увеличить, придется согласовывать проект у владельца сетей и в энегосбыте.

После того, как проект согласован, выполняется монтаж электропроводки. По его окончанию нужно сделать электрические  замеры квартиры (сопротивление изоляции, сопротивление заземления и т.п.). Эти замеры должна делать организация с соответствующей лицензией и после замеров составить отчет о замерах по соответствующей форме.

После всей этой работе, вы с документами идете в ДЭЗ и получаете разрешение на эксплуатацию электросетей квартиры, а с энергосбытом решаете вопросы с опечатыванием счетчика и снятием первых его показателей.

По практике скажу, что такой тернистый путь проходят только новоселы. В старых домах ремонт электропроводки, даже капитальный, обходится без согласований.

Описание и возможности

Для того чтобы вы могли понять, с чем будете работать, мы подробно рассмотрим все возможности, которыми владеет программа Электрик:

  • Мы можем вычислять силу тока, в зависимости от напряжения и потребителей электрической цепи.
  • Переключается род тока.
  • Для правильного расчета мы можем настроить тип используемого проводника. Например, указать материал, из которого он сделан: медь, алюминий и так далее.
  • Проектировка схем разводки электрики в квартире.
  • При работе с двигателями учитывается угол смещения фаз.
  • Провод, который рассчитывается в программе может быть одножильным, двухжильным и так далее. При этом учитывается и поправка, которая используется для вычисления потери мощности проводов, проложенных в коробках и трубах.
  • Доступен ряд утилит для расчета тех или иных электрических параметров, например:
    • Расчет по I/P.
    • Расчет проводки для квартиры.
    • Расчет потерь.
    • Расчет ТЭН.
    • Расчет по S.
    • Расчет защиты от грозы.
    • Расчет метража.
    • Расчет нагрева.
    • Расчет короткого замыкания.
    • Расчет освещения.

Это далеко не все возможности рассматриваемого приложения, но с остальными его функциями вы будете разбираться сами. Именно тогда, когда приступите к работе с программой или ее изучению.

Программа — помощник

Чтобы все параметры и необходимые материалы для ее монтирования были правильно рассчитаны, нужно воспользоваться программой «Электрик». Эта программа очень проста в использовании, сделана полностью на русском языке и предназначена для проектирования домашних электросетей.

Возможности программы «Электрик»:

  • расчет электроснабжения;
  • вычисление возможных потерь электрической сети;
  • расчет и определение необходимого кабеля и его сечения;
  • создание списка материалов;
  • рассчитывает количество ламп накаливания, люстр, светильников;
  • составление плана по рассчитанной мощности (проектирование).

Чтобы рассчитать все параметры электропроводки в частном доме необходимое количество кабелей, проводов, розеток, выключателей и специальных изолирующих материалов, в программу нужно внести данные о размерах дома, о количестве требуемой электроэнергии, и, самое главное, не забывать, что схема подключения электропроводки должна соответствовать регламентирующим документам и правилам противопожарной безопасности. Благодаря программе проектирования можно без помощи специалистов составить схему электропитания квартиры и одновременно составить план работы.

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
