Сертификаты соответствия и упаковка
Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.
На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.
В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:
- название завода-изготовителя или фирменный товарный знак;
- марка кабеля;
- дата производства;
- соответствующий ГОСТ или ТУ;
- число отрезов с указанием длины;
- номер барабана;
- масса;
- знак гарантии качества;
- отметка контролера.
На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:
- сертификат о пожарной безопасности;
- сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.
В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.
Внешний вид кабельного изделия
При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку
Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.
Какое сечение кабеля использовать?
Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.
По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

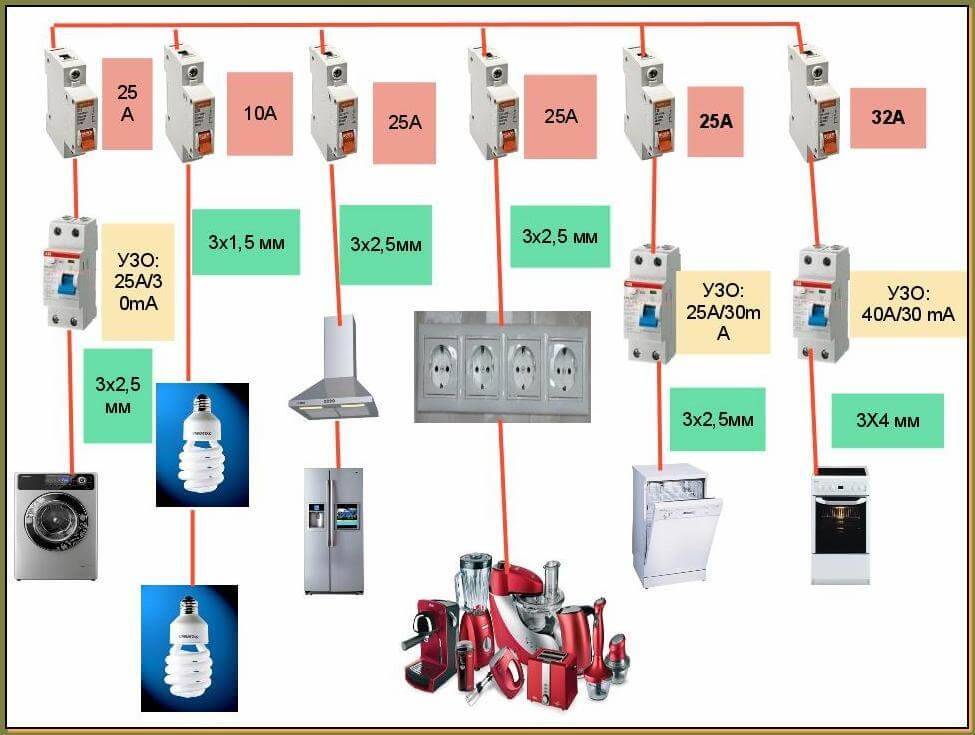

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.
Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.
Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.
Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.
При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2
Защита кабеля от перегрузок
На сегодняшний день практически любой электроприбор может выйти из строя или вызвать перегрузку приборов. При проектировании проводки в своем доме вам обязательно следует учитывать этот фактор. Для того чтобы обезопасить свою систему вам следует использовать устройства защитного отключения. Благодаря этому вы сможете значительно снизить риск возгорания. Даже если электрический прибор будет неисправным, тогда вы все равно сможете избежать удара током. Умные розетки также должны иметь хороший кабель, который защитит их от перегрузок.
Именно благодаря автоматическим выключателям вы сможете обеспечить защиту от короткого замыкания розетки. УЗО осуществляет контроль над током. Если начнет расти номинальный показатель, тогда устройство будет отключено. Достаточно часто это происходит в случае повреждения кабеля.
Современные требования по безопасности постоянно растут. Именно поэтому в последнее время довольно часто УЗО устанавливают вместе с дифференциальным автоматом. Розеточные группы разводить нужно от дифференциальных автоматов, которые устанавливают возле счетчика. Розетка своими руками – это не лучшее решение для вашего дома. Она не будет безопасной, и поэтому постарайтесь себя уберечь от непредвиденных последствий.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Какой провод нельзя использовать для розеток
Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.
Рассмотрим несколько таких вариантов.
Провод ШВВП и ПВВП
Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.
Провод ПУНП
Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.
У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.
Провод ПВС
Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.
Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.
Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.

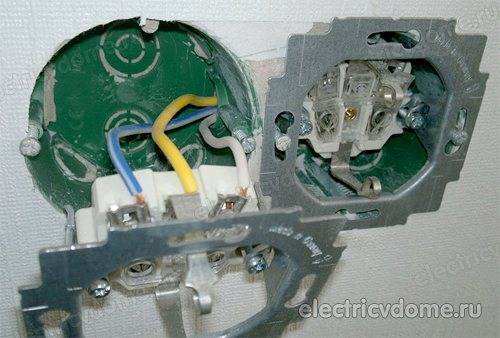

Какого сечения должен быть провод для розеток
Какое сечение провода должно быть в квартире?
И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную. Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии. Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.
Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.
И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения. Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.
Какое сечение и куда прокладывать
- Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
- Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.
Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.
Мощность для распределительной коробки
Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода. От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного. Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.
На фото представлен правильный вариант монтажа проводки в распределительной коробке.
Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.
Медные жилы, проводов и кабелей
| Сечение токопро водящей жилы, кв.мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
Алюминиевые жилы, проводов и кабелей
| Сечение токопро водящей жилы, кв.мм | Алюминиевые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:
Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять
Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.
Провод ПВС
По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.
У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.
Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.
Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.
Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.
Провод ШВВП
Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.
Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.
Провод ПУНП
Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.
В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.
Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.
Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.
Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.
Заключение
И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.
Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.
| Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено. |
