Что такое короткое замыкание по-простому?

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.


Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Почему замыкание короткое, и кто в этом виноват?

Любая схема электрической цепи представляет собой «плюс» и «минус», как в любой батарейке. Если между ними поместить лампочку, она при замыкании цепи начнёт гореть. Правильно собранная цепь позволить гореть лампочке довольно долго, что успешно демонстрирует любой фонарик. Но давайте посмотрим, что случится, если мы просто соединим «плюс» и «минус» батарейки. Без лампочки и вообще без какого бы то ни было сопротивления. Да, в этой модели мы получим замыкание электропроводки в чистом виде. Провод между контактами батарейки нагреется, заряд почти мгновенно истощится и через пару секунд эта батарейка не зажжет ни одну лампочку. Вся энергия батарейки уйдёт на максимальный подъём силы тока короткого замыкания, разогрев провода и полное истощение ресурса. Такой опыт безопасен для экспериментатора, поскольку токи невелики.

Однако примерно то же самое произойдет, если в розетку сунуть ножницы, чтобы понять что случится. Ток, обнаружив самый короткий путь (ножницы) устремится в розетке именно через этот короткий путь от «плюса» к «минусу» (), забыв про остальные пути, на которых его ожидает сопротивление цепи. Отсюда и название этой неприятности – «короткое замыкание». Фактически, КЗ — это возможность для тока максимально быстро и с максимальным эффектом достигнуть от «плюса» «минуса». Ток при этом становится неразборчивым в средствах, на чем и построена защита от замыкания, и основные правила того, как избежать этой напасти.

Итак, короткое замыкание — это аварийная ситуация в электрической сети, где прохождение тока получает наиболее короткий и прямой путь для ликвидации потенциала (разности потенциала между «плюсом» и «минусом»), приводя к лавинообразному росту силы тока и сильному разогреву участка цепи, в котором произошло КЗ.

Отметим, что перманентное (непрерывное КЗ) имеет место и в сетях, в которых использованы силовые провода с недостаточным уровнем изоляции (низкое сопротивление изоляции), многочисленными лишними коммутациями (скрутки в распредкоробках, в линиях и пр.), а также во влажных зонах.

Выходит, что виноват в коротком замыкании кто угодно, но не электрик, который делал проводку? Не совсем так. Именно электрик обязан, прокладывая линию или, включая оконечное (проходное) устройство, обеспечить невозможность короткого замыкания. Иначе любая защита от короткого замыкания будет ни к чему. Чаще всего защита не справляется именно в щитках, собранных с нарушениями, что приводит к катастрофическим последствиям:

Популярное изложение закона Ома

Независимо от того, каков характер тока электрической цепи, он возникает только в том случае, если существует разница потенциалов (или напряжение, это то же самое). Природа этого явления может быть объяснена на примере водопада: если есть разность уровней, вода течет в каком-то направлении, а когда нет – она стоит на месте. Даже школьникам известен закон Ома, согласно которому, ток тем больше, чем выше напряжение, и тем меньше, чем выше сопротивление, включенное в нагрузку:

I = U / R,

где:

I – величина тока, которую иногда называют «силой тока», хотя это не совсем грамотный перевод с немецкого языка. Измеряется в Амперах (А).

На самом деле силой (то есть причиной ускорения) ток сам по себе не обладает, что как раз и проявляется во время короткого замыкания. Этот термин уже стал привычным и употребляется часто, хотя преподаватели некоторых вузов, услышав из уст студента слова «сила тока» тут же ставят «неуд». «А как же огонь и дым, идущие от проводки во время короткого замыкания? – спросит настырный оппонент, – Это ли не сила?» Ответ на это замечание есть. Дело в том, что идеальных проводников не существует, и нагрев их обусловлен именно этим фактом. Если предположить, что R=0, то и тепло бы не выделялось, как ясно из закона Джоуля-Ленца, приведенного ниже.

U – та самая разница потенциалов, называемая также напряжением. Измеряется в Вольтах (у нас В, за границей V). Его также называют электродвижущей силой (ЭДС).

R – электрическое сопротивление, то есть способность материала препятствовать прохождению тока. У диэлектриков (изоляторов) оно большое, хотя и не бесконечное, у проводников – малое. Измеряется в Омах, но оценивается в качестве удельной величины. Само собой, что чем толще провод, тем он лучше проводит ток, а чем он длиннее, тем хуже. Поэтому удельное сопротивление измеряется в Омах, умноженных на квадратный миллиметр и деленных на метр. Кроме этого, на его величину влияет температура, чем она выше, тем больше сопротивление. Например, золотой проводник длиной в 1 метр и сечением в 1 кв. мм при 20 градусах Цельсия обладает общим сопротивлением 0,024 Ома.

Есть еще формула закона Ома для полной цепи, в нее введено внутреннее (собственное) сопротивление источника напряжения (ЭДС).

Польза короткого замыкания

На основе короткого замыкания зародилась дуговая сварка, которая используется на производстве. Точка контакта стержня и металлическая поверхность нагревается до температуры плавления, металлическая конструкция соединяется в единое целое. Например, современные кузова автомобилей скреплены именно посредством короткого замыкания – дуговой сварки.

Как мы увидели, короткое замыкание может приносить разрушения, если сила тока используется не по назначению. Если правильно управлять энергией, можно достичь отличных технических достижений.

Рассмотрим особый случай параллельного соединения проводников — так называемое короткое замыкание.

Им называется параллельное включение в цепь проводника с очень маленьким сопротивлением. Рассмотрим пример. Пусть лампы и выключатель соединены так, как показано на схемах

Обратите внимание, что выключатель и вторая лампа соединены параллельно, кроме того, замкнутый выключатель на правой схеме — проводник с очень маленьким сопротивлением. Следовательно, согласно определению,на правой схеме существует короткое замыкание лампы

Пусть, например, напряжение источника тока подобрано так, что при разомкнутом выключателе обе лампы светятся не очень ярко — в полнакала (поэтому на первой схеме они наполовину закрашены). Если же выключатель замкнуть, то левая лампа будет гореть ярко, а правая лампа вообще погаснет. Таким образом, увеличение яркости левой лампы указывает нам, что при существовании в цепи короткого замыкания сила тока резко возрастает.

Согласно закону Джоуля-Ленца, возрастание силы тока может привести к перегреванию проводов и возникновению пожара. Объясним, почему левая лампа загорается ярче. Вспомним, что при параллельном соединении проводников их общее сопротивление становится меньше меньшего из них, то есть даже меньше, чем сопротивление выключателя (у которого оно и так почти равно нулю). Согласно закону Ома, уменьшение сопротивления приводит к возрастанию силы тока. А возрастание тока, согласно закону Джоуля-Ленца, приводит к более сильному накалу спирали левой лампы. Объясним теперь, почему гаснет правая лампа. Поскольку при параллельном соединении проводников напряжение на каждом из них одинаково, то напряжения на правой лампе и на выключателе одинаковы. По закону Ома U=I·R. Как мы выяснили в предыдущем абзаце, сопротивление этого соединения почти равно нулю, то есть R»0. Подставляя ноль в формулу, получим: U=I·0=0. То есть, напряжение на выключателе и лампе равно нулю (точнее, очень маленькое). Такого напряжения явно недостаточно, чтобы поддерживать свечение лампы, поэтому она гаснет.

Для защиты электроприборов от короткого замыкания применяют предохранители.

Их назначение — отключать электроэнергию в случае, если ток возрастает больше допустимой величины. На рисунке справа вы видитеавтоматический предохранитель с винтовым цоколем как у лампы. Такие предохранители (в просторечии «пробки») вворачивают в специальные патроны, которые укрепляют на стене. Существуют такжеплавкие предохранители. В них основной деталью является тонкая (диаметром около 0,1 мм) проволочка из олова или свинца (см. рисунок ниже). В случае сильного возрастания тока она практически мгновенно плавится, и цепь размыкается, прерывая ток. В отличие от «многоразовых» автоматических предохранителей, плавкие предохранители являются одноразовыми электроприборами.

Если предположить, что провода, подводящие ток к квартирной проводке, сделаны из алюминия и имеют диаметр 1 мм, то площадь сечения свинцовой проволочки окажется в 100 раз меньше. Кроме того, заглянув в таблицу, мы увидим, что удельное сопротивление свинца примерно в 10 раз больше, чем у алюминия. Следовательно, сопротивление проволочки примерно в 1000 раз больше сопротивления алюминиевого провода такой же длины. Поскольку провод и предохранитель (то есть проволочка внутри него) соединены последовательно, то сила тока в них одинакова. Так как по закону Джоуля-Ленца Q=I2Rt, следовательно, количество теплоты, выделяющееся в проволочке, в каждый момент времени в 1000 раз больше, чем в проводе. Именно поэтому проволочка плавится, а электропроводка остаётся в сохранности. В настоящее время плавкие предохранители практически не применяются в технике, уступив место автоматическим.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Будет интересно Что такое статическое электричество и как от него избавиться

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

Защита блока питания от короткого замыкания.

Короткое замыкание

  Происходит тогда, когда ток за короткий промежуток превышает номинальное знание более чем в 10 раз, а выделяемое тепло значительно возрастает, порой даже более чем в 100 раз.

Возникновение короткого замыкания, часто приводящего к разрыву цепи, нарушению работы электроприбора, а порой даже и к пожару, бывает вследствие замыкания фазного и нулевого проводников.

Внешним проявлением короткого замыкания может быть яркая вспышка в лампе накаливания или в ее цоколе .

Рекомендуемые действия – обесточить участок сети, где возникли неполадки.

Если закоротило кабель

Совет один – как можно быстрее пытайтесь покинуть помещение. Силовые проводники могут создавать при коротком замыкании мощнейшие разряды. Пытаясь пробежать мимо щитка, где происходит пробой электрической дуги, лучше оставайтесь в помещении. Ток может пройти через вас, ведь до другой стены коридора или комнаты слишком далеко, а вы лишь сократите расстояние. Или старайтесь найти обходной путь. Немедленно вызывайте МЧС, чтобы они обесточили здание. Ответственные за противопожарное состояние в данной ситуации должны удостовериться, что не произошло возгорания. И не пытайтесь геройствовать, ведь незнание опасности чаще всего приводит к нехорошим последствиям. Также не допускайте проход мимо короткого замыкания других сотрудников или членов их семей. Наиболее часто это явление в бытовом варианте возникает в домах, где установлены электрические плиты.

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Будет интересно Что такое мощность электрического тока и как ее рассчитать

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Правильная эксплуатация розеток

Но конечно лучше просто не доводить розетку до возгорания. Ведь в большинстве случаев мы своими руками практически поджигаем розетку своим неправильным обращением с ней. Поэтому мы приведем всего несколько простейших правил которые позволят вам не попадать в такую «горячую» ситуацию.

  • Мы не будем советовать не вставлять в розетку посторонние вещи, не поливать ее и не выполнять других целиком очевидных вещей. При приведем правила, о которых наверняка все слышали, но почему-то забыли.
  • Прежде всего не забывайте, что каждая розетка имеет свой номинальный ток. Этот параметр устанавливается исходя из мощности контактной части розетки. Обычно розетки изготавливаются на ток в 6А, что примерно соответствует приборам мощностью в 1,3кВт. Есть розетки на 10, 16 и 25А, цена которых естественно несколько выше. К ним можно подключать более мощные приборы. Но их мощность все равно не должна превышать номинального тока розетки.

На фото вы можете видеть где посмотреть номинальный ток розетки

  • Розетка должна быть жестко закреплена в посадочном месте. При вытягивании вилки не должно быть люфта. В противном случае при каждом использовании розетки провода будут подвергаться деформации, что в конечном итоге приведет к их переламыванию и плохому контакту.
  • Не вставляйте в розетки вилки большего диаметра. Это ведет к деформации контактной части вилки и как следствие плохому контакту. Тот в свою очередь ведет к нагреву.

Помните! Чем выше сопротивление проводника, тем больше он выделяет тепла при протекании тока. В то же время чем выше температура любого проводника, тем больше его сопротивление. Получается, что чем больше нагрет провод, тем меньший ток он может нормально пропускать. Поэтому перегретый провод при дальнейшей эксплуатации обязательно перегорит.

Если на вилке или розетки видны следы подгара как на видео, то обязательно снимите с нее напряжение и почистите. В противном случае это неизбежно приведет к возгоранию.

Преднамеренное использование

Короткое замыкание лишь в некоторых случаях оправдывает себя, а именно:

  • Для обесточивания участка цепи, на которой человек попал под воздействие опасного напряжения. Если индивид попадает под опасный потенциал, а в цепи нет УЗО, и автоматический выключатель находится далеко от места происшествия, то для спасения человека выполняется искусственное КЗ, отключающее линию;
  • При отключении цепей высоковольтных участков от источника напряжения с помощью короткозамыкателей. Короткозамыкатель – это коммутационный аппарат, имеющий мощную контактную часть, которая конструктивно рассчитана и предназначена для создания искусственного короткого замыкания в сетях электроснабжения;
  • В сварочных аппаратах. Конструкция этих устройств рассчитана на технологическое создание электрической дуги. За счёт низкого напряжения (практически безопасного) и электрического соединения с землёй через сварочный электрод, который плавится, выполняется сваривание металлических поверхностей.

Преднамеренное короткое замыкание с помощью короткозамыкателя

Электрическая энергия и возникающее в сетях короткое замыкание – это опасный процесс, который может привести к ужасным последствиям с человеческими жертвами. Однако, если правильно рассчитать и установить токоограничивающие аппараты, а также своевременно проверять их работоспособность, то его можно контролировать. Быстрое реагирование качественной защитной аппаратуры на режим КЗ предотвратит крупные аварии.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

Схемы кз

Короткие замыкания в быту:

  • однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
  • двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
  • трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

  • Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
  • Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
  • Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Общие сведения

Все существующие материалы в электротехнике разделяют на 2 больших класса: проводники и диэлектрики. Первые способны пропускать через себя электрический ток. В качестве примера проводников можно привести металлы, а непроводников — пластмассы, резину. С физической точки зрения, способность пропускать электроток зависит от свойств материалов.

Как оказалось, в процессе переноса зарядов участвуют электроны. Природа так устроена, что все тела состоят из атомов и молекул. Они связаны между собой электромагнитными силами. Основу вещества составляет ядро, включающее в себя нейтрон и протон — положительно заряженную частицу. Вокруг центра по орбитали вращается электрон — отрицательный элемент. В нормальном состоянии количество и тех и других совпадает, поэтому тело электрически нейтральное.

Если на вещество действует сторонняя сила, электроны могут разорвать свою связь с атомом и стать свободными. При этом в структуре материала могут уже быть свободные частицы. Возникают они из-за примесей или различных дефектов кристаллической решётки. В состоянии покоя свободные частицы могут хаотично двигаться по структуре.

Но стоит только к телу приложить электромагнитную силу, их движение становится упорядоченным. Возникает явление, называемое электрическим током. Характеризуется он силой. Это величина, показывающая, какое количество зарядов может протечь через поперечное сечение проводника за единицу времени.

Чтобы возникла сила тока, нужно выполнение трёх условий:

  • существование свободных носителей заряда;
  • создание электромагнитного поля;
  • замкнутость цепи.

Количественно определить силу тока можно с помощью закона Ома: I = U/R. Проведя ряд экспериментов, учёный открыл правило, согласно которому значение тока пропорционально работе, выполняемой для переноса заряда из одной точки в другую и обратно пропорционально сопротивлению материала.

Основные характеристики ОЗЗ

Одним из наиболее частых видов повреждений на линиях электропередачи является однофазное замыкание на землю (ОЗЗ) — это вид повреждения, при котором одна из фаз трехфазной системы замыкается на землю или на элемент электрически связанный с землей. ОЗЗ является наиболее распространенным видом повреждения, на него приходится порядка 70-90 % всех повреждений в электроэнергетических системах. Протекание физических процессов, вызванных этим повреждением, в значительной мере зависит от режима работы нейтрали данной сети.

В сетях, где используется заземленная нейтраль, замыкание фазы на землю приводит к короткому замыканию. В данном случае ток КЗ протекает через замкнутую цепь, образованную заземлением нейтрали первичного оборудования. Такое повреждение приводит к значительному скачку тока и, как правило, незамедлительно отключается действием РЗ, путем отключения поврежденного участка.

Электрические сети классов напряжения 6-35 кВ работают в режиме с изолированной нейтралью или с нейтралью, заземленной через большое добавочное сопротивление. В этом случае замыкание фазы на землю не приводит к образованию замкнутого контура и возникновению КЗ, а ОЗЗ замыкается через емкости неповрежденных фаз.

Величина этого тока незначительна (достигает порядка 10-30 А) и определяется суммарной емкостью неповрежденных фаз. На рис. 1 показаны схемы 3-х фазной сети в режимах до и после возникновения ОЗЗ.

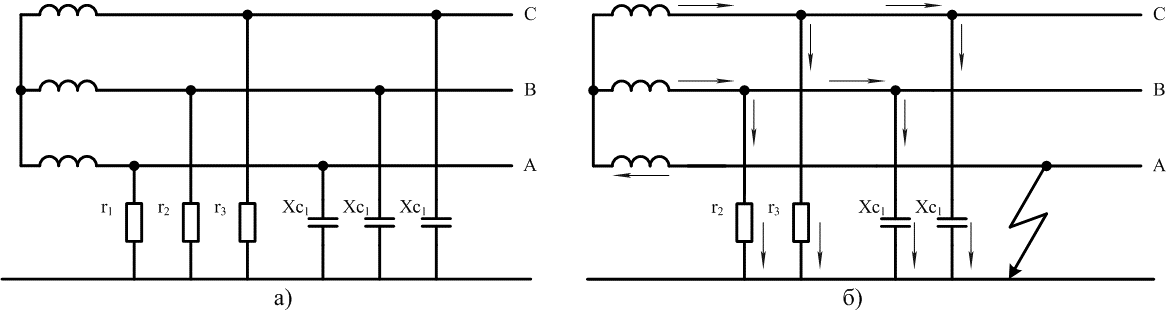

Рисунок 1 – Схема сети с изолированной нейтралью а) в нормальном режиме; б) при ОЗЗ Такое повреждение не требует немедленного отключения, однако, его длительное воздействие может привести к развитию аварийной ситуации. Однако при ОЗЗ в сетях с изолированной нейтралью происходят процессы, влияющие на режим работы электрической сети в целом.

На рис. 2 представлена векторная диаграмма напряжений.


Рисунок 2 – Векторные диаграммы напряжений а) в нормальном режиме; б) при ОЗЗ

При ОЗЗ происходит нарушение симметрии линейных фазных напряжений, напряжение поврежденной фазы снижается практически до 0, а двух “здоровых” фаз поднимаются до уровня линейных. При этом линейные напряжения остаются неизменными.

Возможные причины повреждения электропроводки

Причины короткого замыкания электропроводки достаточно разнообразны, но большинство из них связаны с ее неправильной эксплуатацией и несоблюдением норм во время монтажа.

Мы приведем только наиболее распространенные причины повреждения:

  • Первым и наиболее распространенным является старение проводки. Как и все в нашем мире, провода не вечны. Они подвержены окислению, что изменяет их физико-химические свойства. При этом старению подвержен не только материал проводов, но и изоляция. Особенно ярко это выражается в алюминиевых проводах.
  • Вторым, но не менее важным фактором является перегрузка проводов. Причиной этого может быть как неправильный выбор сечения электропроводки (см. Выполняем расчет сечения провода по мощности), так и подключение электрооборудования, для которого она не предназначена. Вследствие перегрузки провод перегревается, что разрушает его изоляцию и изменяет физико-химические свойства.

На фото представлены последствия короткого замыкания

  • Также любая инструкция вам укажет, что не правильное соединение проводов ведет к их ускоренному старению. Ведь контактные соединения — это слабое место любой электропроводки, и они должны быть выполнены в соответствии c п.2.1.21 ПУЭ. Этот пункт разрешает применять для соединения проводов только методы сварки, пайки и винтовых или болтовых сжимов.
  • Ну и на последнем месте у нас в статье стоит деятельность человека. Вследствие заливания, преднамеренного или случайного повреждения изоляции провода, механического воздействия происходит огромное количество повреждений.

Причины возникновения КЗ

Во многих случаях замыкание в цепи носит случайный характер. Однако, существуют специфические причины, которые прямо или косвенно влияют на возникновение режима короткого замыкания.

Среди них наибольшее распространение получили следующие:

  • Изношенные электрические сети и оборудование бытовых и промышленных объектов. В процессе длительной эксплуатации наступает полная или частичная потеря диэлектрических свойств изоляции токоведущих частей и проводников. Это приводит к неожиданным и незапланированным соединениям, то есть, замыканиям. Состояние изоляции определяется путем визуального осмотра.
  • Высокая нагрузка на сеть, превышающая допустимые нормы. В результате, токоведущие части и провода сильно нагреваются, изоляция повреждается и наступает нештатная ситуация.
  • Удары молний в высоковольтную линию вызывают перенапряжение в сети. Это может произойти не только из-за прямого попадания, но и по причине ионизации воздуха, вызванной близким разрядом. Электропроводимость воздуха резко возрастает и между линиями с высокой вероятностью появляется электрическая дуга.
  • Физические воздействия, приводящие к механическим повреждениям изоляционного слоя.
  • Металлические предметы могут соприкоснуться с токоведущими частями. Часто происходит из-за неудовлетворительного содержания электрохозяйства.
  • Неисправное электрооборудование, подключаемое к сети.
  • Большое значение имеет человеческий фактор. Сюда входят все случаи, произошедшие в результате неправильных действий рабочих или обслуживающего персонала. В основном, это ошибки при монтаже, неправильная схема подключения, попытки отремонтировать неисправное оборудование и т.д.
