Замена электропроводки в квартире своими руками - этапы выполнения, инструмент и материалы

Советы экспертов

Вот некоторые принципы проведения работы, которые помогают добиться результата: К коридору идут выключатели санузла.

Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
Розетки – на высоте 0,3-1 метр от пола.
Схема не обходится без точек питания, мест установки приборов повышенной прочности.
Разделение по группам.

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

Один из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой. Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

Традиционная пайка.

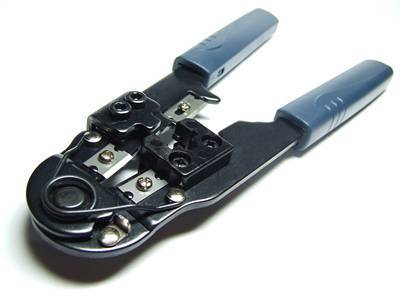

Опрессовка.
Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Прокладка проводов своими руками

Провода должны располагаться строго горизонтально и вертикально

По разработанной разметке выполняют монтаж оборудования. Чтобы избежать распространенных ошибок, придерживаются следующих рекомендаций:

Прокладку кабеля осуществляют горизонтально/вертикально. Невзирая на то, что косые участки линии могут сэкономить провода, они могут принести массу проблем в будущем, например, повредиться при пробивании стены перфоратором или дрелью.
Распределительный щиток всегда ставят на видном месте, чтобы иметь к нему свободный доступ при первой необходимости.
Подключение розеток должно быть последовательным.
Провода должны находиться в слое штукатурки на глубине не менее 2 см во избежание воспламенения отделки при замыкании.
Прокладывая кабель по легковоспламеняющимся конструкциям, его помещают в гофрированную или металлическую трубу.
Проводники не должны примыкать к токопроводящим несущим элементам, например, к каркасу для стен из гипсокартона. Монтаж розеток и выключателей на сгораемые поверхности проводится с подкладкой под коробку несгораемых материалов.

Крепежи для проводов

Чтобы провести электропроводку в доме своими руками, помимо выключателей, розеток и проводов придётся запастись дополнительными инструментами и крепежами:

дюбель-хомутами, в которые вкладывается провод;
дюбель-стяжками, позволяющими крепить кабели вне зависимости от их толщины и количества;
металлическими скобами, обеспечивающими фиксацию одного или нескольких кабелей.

Также понадобится клипса для гофрированных труб, монтажная площадка с нейлоновыми стяжками, металлические или пластиковые клипсы.

Открытая проводка

Данный способ разводки электрики в квартире применяется, когда целостность стен нарушать нельзя. Кабель укладывают в специальные каналы, которые крепят к стенам и потолку. Это желоба, выполненные из пластика. Основным преимуществом открытой проводки является простота монтажа. Стены не нужно штробить и выполнять подготовительные работы. При этом за состоянием проводки можно следить постоянно.

Скрытая проводка

Данный способ прокладки трудоемкий. Поверхность стен необходимо предварительно подготавливать. Проводка будет полностью скрыта, поэтому для устранения проблем необходимо сохранить схему разводки, чтобы не просверлить кабель. Существует несколько методов создания скрытой проводки: в штробе, по потолку, по полу.

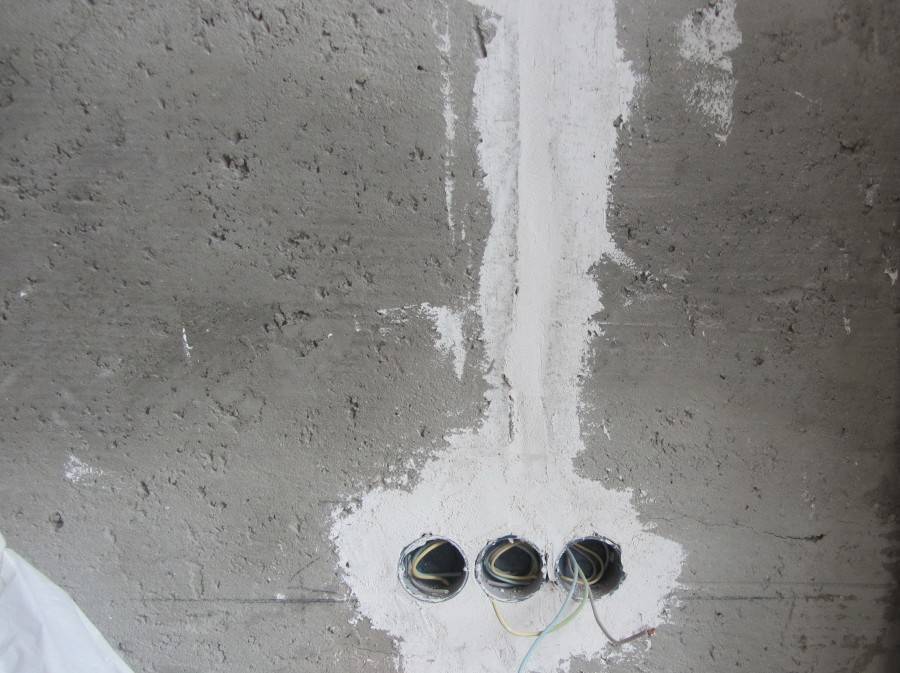

В штробе. На стены наносят разметку и формируют углубления в стене. Сделать это можно:

Перфоратором. На инструмент надевают насадку-штроблер, после чего выставляют ударный режим и отключают вращение.
Болгаркой. Применяют алмазный диск. Края углубления формируют диском, а середину вынимают перфоратором.
Штроборезом. Инструмент, предназначенный для создания штроб. Настраивается под выемки любого размера.
Молотком и зубилом. Старый метод, которым пользуются мастера при отсутствии современного оборудования.

Штробы очищают и переходят к укладке кабеля. Делать это можно с применением защитных труб и без них.

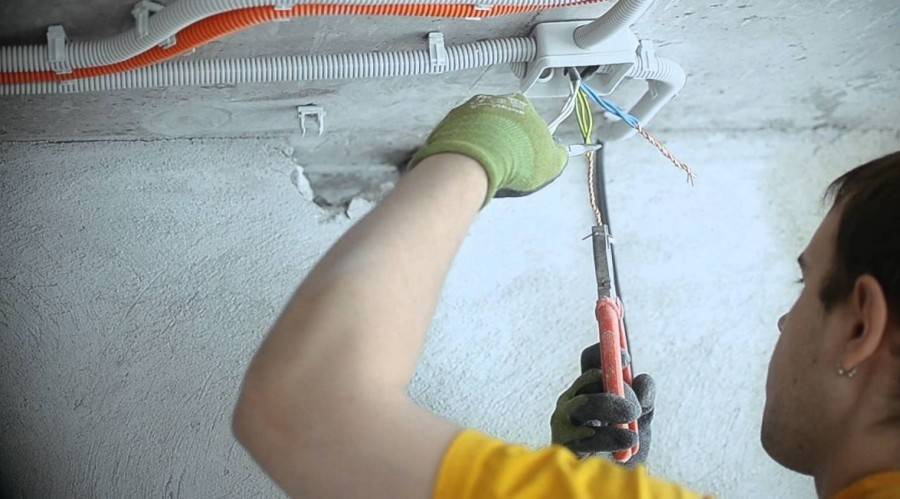

Чаще всего проводку по потолку делают в гофре

По потолку. Считается самым надежным и безопасным вариантом. Осуществляется несколькими методами:

Без использования защиты, если потолок выполнен из невозгораемых материалов.
С гофрированными трубами.
В кабель-каналы или с помощью скоб и изолирующих керамических элементов.

Преимущественно используется при установке натяжных потолков, которые скрывают электролинии от глаз.

По полу. Если планируется заливка стяжки и необходимо сохранить высоту помещения, прибегают к такому способу разводки. Кабель укладывается в гофру, что предупреждает случайное возгорание. Однако при обрыве цепи, пол придётся демонтировать.

КАКИЕ ДОКУМЕНТЫ НУЖНЫ , ЧТОБЫ ПОМЕНЯТЬ ЭЛЕКТРОПРОВОДКУ

Любая замена местоположения розетки или выключателя в помещении должна быть отражено на схеме проводки, прилагаемые к документации на дом. То есть фактически она является элементом капитального ремонта.

В соответствии с постановлением правительства РФ №958 от 12.08.1998г. “О государственном энергетическом надзоре в РФ” составление и согласование проекта энергоснабжения осуществляется в следующих случаях:

проводка монтируется с нуля;
производится капитальный ремонт повлекший изменение места расположения основных электроустановочных изделий;
осуществляется модернизация, связанная с повышением выделяемой электрической мощности.

Проект электроснабжения составляется для электросетей в квартире, частном доме и других жилых или коммерческих помещениях. Согласование проекта производится с Ростехнадзором и организации поставляющей электричество.

Составить проект можно самостоятельно, но проектная документация должна быть оформлена в соответствии с СП и ПУЭ.

Расчётная часть электро проекта должна содержать формулы и обоснования эксплуатационных параметров, которые необходимо должным образом обосновать. То есть необходимо объяснить, почему для квартиры требуется именно такая потребляемая мощность.

Проект энергоснабжения регламентирует, как заменить электропроводку в квартире. В него входит графическая часть схема расположения кабельных сетей, розеток, выключателей и электрощитка.

Обоснование использования кабелей с различным сечением, УЗО и автоматов соответствующей мощности, распределения нагрузки, а также общего энергопотребления квартиры.

В случае проведения работ без соответствующей утвержденной документации владельцы квартиры может дать штраф и другие административные санкции вплоть до демонтажа неправильно установленных электросетей.

* * *

Прокладка новой электропроводки: этапы проведения, советы, рекомендации

В первую очередь, монтируется новый щит с его установкой на дюбеля. Через отверстие в стене тянут кабель. Далее следует подключение силового провода к щиту. Затем идет защита вводного кабеля. Здесь стоит помнить, что:

провод синего цвета соответствует 0
желтый провод – системе заземления
белый – верхушке автомата

Если же вас интересует создание теплого пола, то для начала нужно провести демонтажные работы, то есть убрать старое покрытие, а затем сделать штробы при помощи перфоратора. Специальная коронка предназначается для вырезания мест будущих коробок распределения и розеток.

Стоит помнить, что провод делят на части определенного размера. Часто используется гофра, когда нужно заменить определенный участок, не нарушая внешний вид стен (здесь речь идет о замене проводов без проведения капитального ремонта). Для стягивания пучка проводов применяются хомуты, а чтобы соединить кабель в коробках – средства защиты.

Итоговую работу тестируют специальным мультиметром – измерительным инструментом, определяющим напряжение, заряд и выявляющим проблемы в работе электроприборов.

Советы

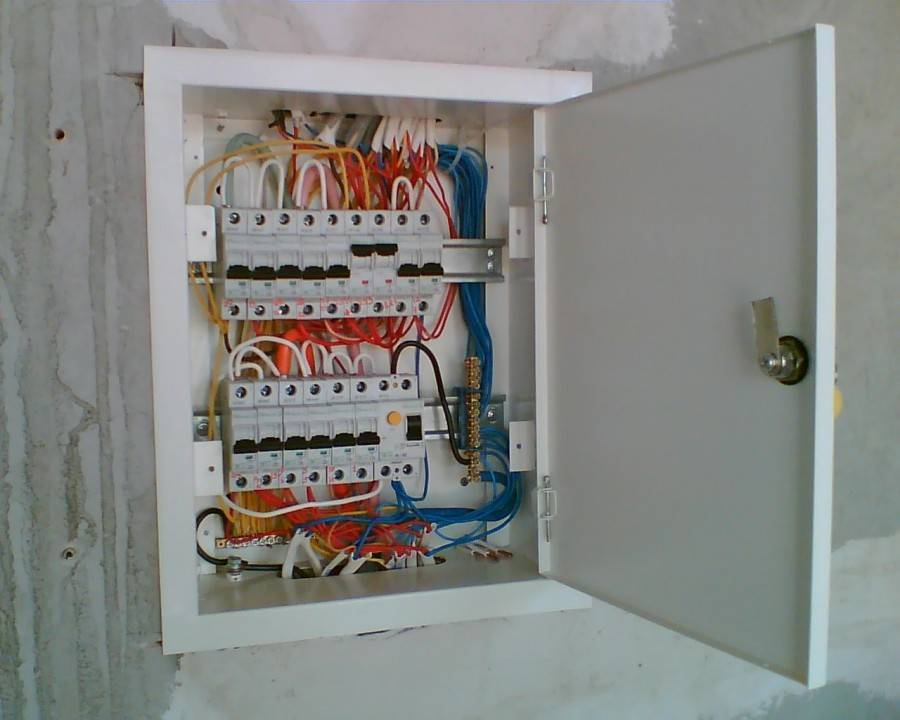

Подсоединение проводов к щитку

Теперь, когда все готово, осталось понять, как заменить электропроводку.

Обесточивание квартиры Самый первый этап — обесточивание квартиры

Его надо проводить со всеми предосторожностями. После обесточивания следует удостовериться, что тока действительно больше нет

Второй этап — подсоединение проводов к щитку. Как правило, самостоятельная замена электропроводки производится так же, как это делает профессиональная бригада — с коридора. Кабели прокладывают от основного щитка к другим помещениям. Его подсоединяют к розеткам и выключателям. Однако это может доставить определенные неудобства.
Штробы Есть немного другой вариант прокладки кабеля — от комнат к щитку. Для этого надо сначала заменить проводку в одной из комнат, подключив ее временно через клеммники к распределительной коробке. Постепенно надо полностью обновить все кабели в доме. Этот вариант лучше подходит в том случае, когда семье приходится жить в квартире во время ремонта. После подключения провода надо спрятать. Их укладывают в старые штробы либо формируют новые каналы для этой цели. Борозды закрываются гипсом и шпатлевкой. Выключатели и розетки монтируются на одном из последних этапов. К этому времени шпатлевка должна быть уже сухой.

На этом сама работа, по сути, заканчивается. Остается только декоративная отделка поверхности. Если речь идет о деревянном доме, то внутренняя прокладка кабеля тут практически невозможна. То есть, теоретически ее можно выполнить с помощью профессионалов. А вот самостоятельно за такую работу лучше не браться. В сооружениях из дерева кабели проводятся внешним способом с использованием различных рукавов.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Основные правила замены электропроводки в квартире

Соблюдение этих правил и рекомендаций позволит избежать ошибок при планировании и производстве работ, а также выполнить их с меньшими трудозатратами.

Для монтажа используются только кабели с медными жилами
Количество жил в кабеле принимается равным:
- Для однофазных потребителей – 3;
- Для трехфазных электродвигателей – 4;
- Для трехфазных потребителей (кроме двигателей) – 5;
- Для светильников с раздельным включением групп приборов освещения количество жил равно 2 + число групп.
Для питания кондиционеров, электроплит, бойлеров и стиральных машин прокладываются отдельные кабельные линии к распределительному щитку.
Сечение жил кабелей для осветительной сети – не менее 1,5 мм2, для розеток — не менее 2,5 мм2. Сечение кабелей, питающих квартиру и мощные электроприемники в ней, рассчитываются отдельно.
Изоляция кабелей, проложенных в трубах, не должна поддерживать горение (в марке присутствует сокращение «нг»). Для прокладки над подвесными потолками используются кабели, не поддерживающие горения и не выделяющие дыма («нг-LS») (Про прокладку проводов в стенах читайте статью: «Как проделать штробу в стене под электрическую проводку?», а также если необходимо сделать проводку на полу: «Как сделать монтаж электропроводки в полу?»).
Прокладка кабелей над потолками (подвесными или натяжными) проводится в гофрированных трубах.
Избегайте подключать розетки шлейфом. Вся коммутация жил кабелей выполняется в соединительных коробках. Если установка коробок нецелесообразна (розетки находятся рядом и их суммарная нагрузка будет незначительной), соединяйте шлейфом не более двух – трех розеток.
Для питания сети освещения и розеточной сети используйте разные автоматические выключатели. Это позволит при замене розетки не остаться без освещения.
На вводе в квартиру целесообразно установить распределительный щиток в случаях:
- Расположения счетчика в квартире;
- Разделения электропроводки на участки, защищенные персональными защитными устройствами (автоматическими выключателями и УЗО);
- Наличия стиральной машины, электроплиты, бойлера, кондиционера, защита которых осуществляется персональным защитным устройством и питающихся по отдельному кабелю. В этажном распределительном щитке не хватит места под защитную аппаратуру.
- Установки устройств защиты от повышения или понижения напряжения;
- Установки ОПН
Электрооборудование, относящееся к квартире в существующем этажном щитке, нужно отревизировать. Старые автоматические выключатели заменить новыми, для чего потребуется установить DIN-рейку. Лучше для выполнения этой операции пригласить электрика из управляющей компании (ЖЭКа). Так вы оградите себя от неприятностей в случае ошибок.
Соединение проводов в коробках выполняются:
- Сваркой;
- Пайкой;
- С использованием клемм WAGO.
- Для временного соединения допускается вариант скрутки, стянутой клеммами ЗВИ.
Перед штроблением стен отключите питание квартиры целиком.
Горизонтальное штробление несущих стен и стен панельного дома запрещено.
Не замуровывайте в стену соединительные коробки. Они должны остаться доступными для обслуживания и ремонта. При расположении коробок на потолке предусмотрите лючки для доступа. Коробки на стенах установите вровень с их поверхностью и заклейте обоями.
Для ванной существуют особые правила монтажа, соблюдайте их.
Кабели в распределительном щитке отмаркируйте, это поможет в дальнейшем их распознать.
Перед заделыванием штроб сфотографируйте их расположение. Это поможет в дальнейшем при монтажных работах, связанных со сверлением отверстий в стенах.

Читайте статью про самостоятельную замену электрической проводки: «Как сделать замену электропроводки своими руками?»

Инструкция по замене электропроводки в квартире

После покупки квартиры целесообразно заменить сразу всю проводку. Но не всем это по силам. Даже косметический ремонт помещений многие выполняют поэтапно, когда квартира уже заселена. В этом случае работы выполняйте в последовательности, изложенной ниже.

Распланируйте положение мебели в квартире, а также основного электрооборудования: стиральной и посудомоечных машин, плиты, кондиционера, бойлера.
Выберите место для распределительного щитка, желательно – у входа в квартиру.
Разделите розетки на группы, питающиеся от отдельных автоматических выключателей.
Продумайте расположение выключателей и светильников. Определите необходимое количество и тип осветительных приборов.
Составьте схему и план распределительной сети.
Отметьте на стенах места для розеток и выключателей.
Определите положение распределительных коробок и трасс прокладки кабелей. При поэтапном ремонте квартиры с заменой электропроводки магистральные кабельные линии и соединительные коробки можно расположить на потолке в коридоре. В этом случае ремонт коридора выполняется в последнюю очередь.
Начать замену целесообразно с установки распределительного (вводного) щитка и с замены электросчетчика, если это необходимо.
Ремонт помещений ванной и кухни с заменой электропроводки лучше выполнять до заселения в квартиру. После заселения этот процесс принесет массу неудобств.
Для подключения участков старой электропроводки к новому щитку или коробкам используйте временные кабельные линии, удаляемые в процессе реконструкции. При соединении алюминиевых проводников старой электропроводки с новыми медными используйте клеммы. Соединение скруткой в этой ситуации не допускается.
При замене электропроводки в панельном доме максимально используйте существующие каналы, в которых проложены старые провода.

Особенные моменты при замене проводки закрытого типа

Если необходимо произвести замещение проводки закрытого типа, не важно полностью или частично, работы начинают с подготовки новых каналов для прокладки скрытых электрических узлов.

В полученных каналах фиксируют распределительные коробки. Для фиксации лучше использовать быстро высыхающие растворы. Таким же растворам фиксируют кабель в каналах, который прокладывают к узлам подключения.

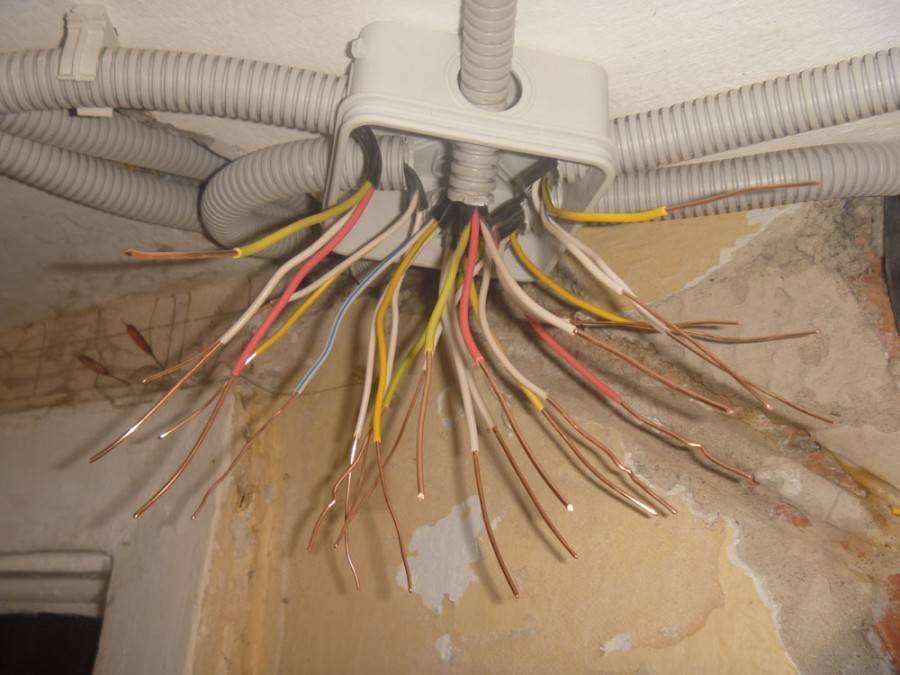

Внутри распределительной коробки подведенные провода скрепляют любым вариантом скрутки. Затем их или спаивают, или обжимают, и обязательно покрывают изоляционной лентой.

В итоге, если процесс замены проводки грамотно разбить на этапы и пошагово их выполнять, то процедура монтажа нового электрического кабеля пройдет удачно.

Подготовительные работы

Полная замена старой электропроводки является достаточно сложным процессом, который включает в себя и составление плана прохождения новых проводов. Данный план должен быть согласован с профессиональным электриком, чтобы не возникло сложностей в будущем.

Подготовка к замене электропроводки — наиболее ответственный этап работ. Она включает в себя такие работы:

Определение степени повреждения проводки. Это позволит констатировать факт необходимости ее замены. Специалисты не рекомендуют выполнять замену частично. Чаще всего это только усугубляет проблему, к тому в определенный момент все равно понадобится установка новой электропроводки.
Составление чертежа, на котором должны быть отмечены все электросистемы дома.
Приобретение необходимых материалов, к которым относятся выключатели, коробки, розетки, провода. Все элементы для новой электропроводки должны быть новыми.
Подготовка инструментов для поведения работ. Для работы потребуется болгарка, перфоратор, индикатор, бокорезы, отвертки, уровень, фонарик, монтажный нож, пассатижи, паяльник.

Покупку провода следует проводить только после того, как точно вымерена длина трассы для кабеля. При ее расчете следует учитывать припуски, чтобы провода точно хватило. Дополнительно необходимо запастить и тряпичной изолентой. Замена проводки в доме своими руками — достаточно сложный процесс. Поэтому если уже этап подготовки вызвал сложности, лучше доверить работы профессиональным электрикам.

Отличительные черты современной электропроводки

В современной электропроводке используют только медные провода

Новые проводники электричества качественно отличаются от изделий, которые были в ходу в прошлом веке. Развитию технологии способствовал ряд факторов, охватывающих сферы безопасности, надежности, удобства пользования и долговечности.

Современная проводка в квартире характеризуется такими аспектами:

Использование исключительно медных проводов. Этот металл имеет лучшую по сравнению с алюминием проводимость и хорошую упругость. При окислении контактов технические характеристики практически не изменяются, что позволяет включать в сеть мощное электрооборудование.
Изоляция кабеля. Применяются полимерные материалы, обладающие отличной гибкостью и изоляционными свойствами. Лучшие изделия при контакте с огнем не выделяют в воздух токсичные вещества, способны к самостоятельному затуханию.
Пластиковая коммутация. Соединение проводов осуществляется в специальных коробках, обеспечивающих надежную защиту от механических воздействий и влаги. Установка розеток и выключателей проводится в пластиковые стаканы, отличающиеся лучшей степенью фиксации.
Наличие заземления. В новых панельных зданиях осуществляется прокладка трехжильных кабелей с заземляющим проводом. Это удобно и безопасно. Но, необходима установка розеток и выключателей с тремя клеммами.

Как заменить электропроводку самостоятельно?

Поскольку все мы живем в современных домах с огромным количеством электрических приборов, то неплохо было бы знать, как в случае необходимости заменить старую электропроводку. Преимущества замены электропроводки своими руками состоят в том, что, во-первых, Вы экономите достаточно много денег, во-вторых, сможете сами определить места предполагаемых розеток в зависимости от того, где у Вас будут стоять электроприборы, и в-третьих, можно будет не переживать за сохранность своей мебели от пыли или грязи.

Чтобы самостоятельно провести электромонтажные работы, Вам необходимо для начала ознакомиться с некоторыми понятиями, касающимися электропроводки: • распаечная коробка – это круглая пластмассовая коробка, которая крепится в стене и служит для разводки электроэнергии на несколько выключателей или розеток; • установочная коробка – ещё одна круглая пластмассовая коробка, в которой крепятся розетки и выключатели; • штробы – это борозды в стене для прокладывания проводов. Следующим этапом будет подготовка необходимых для работы материалов и инструментов. Вам потребуется болгарка для проделывания штроб в стенах; электродрель со специальными насадками для сверления отверстий в стенах (только в том случае, если Вы собираетесь поменять место расположения розеток и/или выключателей); кусачки и пассатижи с ручками из изоляционного материала; а также провода, установочные коробки и распаечные.

Замена электропроводки в квартире производится от самой дальней комнаты до коридора, где располагается распаечная коробка, которая отвечает за поступление электричества в вашу квартиру. При замене электропроводки менять электросчётчик совсем не обязательно, поскольку это достаточно долгосрочный прибор без особых премудростей. Приступая к работе, прежде всего необходимо сделать разметку электропроводкии определить места расположения розеток и выключателей. Для разметки используется маркер.

Потом следует определить размеры поперечного сечения кабеля. Для этого необходимо узнать мощность каждого электрического прибора, которые Вы устанавливаете. Все электроприборы надо разделить на группы и определить, где в помещении будут находиться самые мощные приборы (стиральные машинки, водонагреватели и т. д.). При замене электропроводки удаление старой проводки достаточно проблематично, поэтому её легче просто отключить от напряжения и проложить рядом новую.

Чтобы заменить проводку во всех комнатах, необходимо отключить от напряжения всю квартиру. После этого найти распаечную коробку, где находятся все кабеля, включая и тот, от которого подается электроэнергию в комнату. Кабеля нужно освободить от изоляции и отвести оголённые концы проводов на максимально удалённое друг от друга расстояние. Затем подключить электричество в квартиру и при помощи светодиодной отвёртки определить фазовый провод на основном кабеле и запоминаем его цвет. Это надо для того, чтобы установить выключатели.

После этого необходимо снова обесточить квартиру, изолировать оголённые концы основного кабеля, а остальные концы обрезать. Сделать в стенах штробы, уложить туда провод и вывести его к распаечной коробке. Потом опять отключить электричество в квартире и объединить основной кабель с проводами, которые идут на выключатели и розетки, с помощью пластиковых клеммных коробок.

Закончив замену проводки в одной комнате, можно приступать к следующей, действуя по тому же принципу.

Обработан

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
