Замена картриджа в смесителе: инструктаж по замене старой детали на новую

Замена картриджа

Картриджи различных моделей однорычажных смесителей выпускаются как цельными, так и разборными.

В последнем случае изделие теоретически можно отремонтировать, но такое решение вряд ли будет целесообразным.

Новый картридж стоит копейки, а чтобы найти и подобрать подходящие детали для ремонта старого – придется изрядно повозиться.

Так что овчинка, как говорится, выделки не стоит. К тому же поменять картридж в однорычажном смесителе так же просто, как прокладку в обычном.

Инструменты

Перед началом работы запаситесь следующими инструментами:

  • нож;
  • комплект отверток или шестигранных ключей (что именно — будет зависеть от модели смесителя);
  • разводной ключ;
  • чистая ветошь;
  • пассатижи.

Понадобится и средство WD-40 для удаления накипи (также подойдет уксусный раствор).

Приступаем к работе

Не торопитесь покупать новый картридж, советуем сначала извлечь старый и только тогда отправляться в магазин, взяв его с собой.

Эти элементы выпускаются в очень разнообразном исполнении и могут отличаться конструкцией, диаметрами отверстий и размерами фиксаторов в нижней части. Поэтому малоопытный пользователь, не имеющий на руках образца, легко может ошибиться и приобрести не ту модель.

Действовать необходимо в следующей последовательности:

  1. Перекройте поступление к смесителю горячей и холодной воды.
  2. Стараясь не повредить покрытие, подденьте ножом или тонкой отверткой декоративную заглушку, а затем удалите ее. Обычно ее легко можно узнать по метке с красным и синим цветом, обозначающими, соответственно, горячую и холодную воду. Бывает, что из-за накипи заглушку снять не удается. В этом случае ее надо обработать средством для удаления известкового налета и после непродолжительной выдержки снова попытаться вскрыть смеситель. Подобным образом следует поступать каждый раз, когда отложения солей будут мешать произвести очередную операцию.
  3. Сняв заглушку, вы увидите винт, которым фиксируется рычаг смесителя. Его необходимо выкрутить, используя, в зависимости от профиля головки, отвертку или шестигранный ключ соответствующего размера.
  4. Теперь рычаг можно снять.
  5. Под рычагом обнаружится защитное кольцо. Оно выкручивается достаточно легко и без применения каких-либо инструментов.
  6. Последний этап: отвинчиваем прижимную гайку, для чего необходимо воспользоваться разводным ключом или обычным гаечным нужного размера. Освободившийся картридж можно извлечь.

Вот теперь можно идти в магазин сантехники. На вновь приобретенном картридже вы увидите два выступа, которые должны совпасть с посадочными отверстиями внутри смесителя. Если вы приобрели «неправильную» модель или пытаетесь установить элемент не той стороной, выступы и отверстия совпадать не будут.

Наглядная инструкция по замене сантехнического картриджа

После установки нового картриджа все операции необходимо произвести в обратной последовательности. Только сначала не забудьте очистить разобранный смеситель и все его детали от извести и грязи, если в этом есть необходимость.

Выбирая новый картридж, следует отдавать предпочтение моделям с силиконовой прокладкой, поскольку она является наиболее устойчивой к воздействию разнообразных негативных факторов.

Новомодные однорычажные смесители имеют футуристический дизайн и выглядят очень стильно, но их конструкция является достаточно простой. Если прибор оказался неисправным, не нужно тратиться на покупку нового: его можно восстановить, заменив находящийся внутри картридж. В статье приведены инструкция и рекомендации, благодаря которым произвести замену самостоятельно сможет даже новичок, мало знакомы с устройством сантехнических приборов.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

  • не происходит смешение горячей и холодной воды: на выходе – только одна из них;
  • нет подачи воды вообще ни в одном положении рычага крана;
  • температура воды на выходе не фиксируется, часто меняется;
  • кран не осуществляет полную подачу воды;
  • после открытия крана воду из смесителя не удается перекрыть;
  • из-под рычага постоянно просачивается вода;
  • повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

  • при изготовлении на производстве применялись некачественные материалы;
  • частые резкие или ударные воздействия на рычаг смесителя;
  • гидроудары в системе;
  • плохое качество воды;
  • плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

  • отвертки под разный размер;
  • разводной ключ;
  • трубный ключ;
  • пассатижи;
  • шестигранный ключ (небольшой, для стопорного винта);
  • чистая ветошь;
  • жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

  • разводной ключ
  • шестигранный ключ
  • две отвертки

Порядок действий будет таковым:

  • отключите подачу горячих и холодных потоков
  • снимите декоративную заглушку, находящуюся на смесителе
  • открутите винт-фиксатор, расположенный под данной заглушкой
  • снимите ручку смесителя
  • открутите  кольцо, расположенное под ручкой
  • разводным ключом снимите гайку
  • вытащите неисправный картридж смесителя

После всех действий вам остается:

  • установить новый работающий картридж
  • проделать предыдущие действия в обратном порядке
  • включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Установка или замена смесителя, установленного в душевой кабине

Во многих домах в санузлах сейчас устанавливают душевые кабины. Это хорошее устройство, которое значительно экономит место в помещении и позволяет проводить полноценные гигиенические процедуры.

Процесс замены смесителя в душевой кабине начинается с демонтажа.

Шаг 1

Перекройте воду в трубопроводах. В однорычажных запорных устройствах положение рычага при закрытой магистрали – перпендикулярно трубе.

Шаг 2

Сам демонтаж, начинается с разборки всех декоративных элементов, которые, как правило, закрывают доступ к крепежным узлам, водопроводной и канализационной инфраструктуры.

Ручки смесителя в душевой кабине

На ручках смесителя душевых кабин обычно имеются декоративные накладки, которые обозначают подачу горячей или холодной воды. Эта декоративная накладка поддевается шлицевой отверткой и аккуратно снимается.

Обычно под декоративной накладкой находится винт, фиксирующий ручку смесителя. Этот винт откручивается и вынимается.

В ряде случаем подача воды в смесителе в душевой кабине может регулироваться одним рычагом. В нем, как правило, тоже имеется декоративная накладка, под которой расположен фиксирующий винт.

Демонтированный рычаг смесителя

Шаг 3

Под управляющим рычагом расположена шайба, крепящая корпус картриджа. Именно картридж обычно выходит из строя. Он представляет собой узел, в котором имеется два входных отверстия (для горячей и для холодной воды) и одно выходное отверстие. Перемещая рычаг смесителя, мы регулируем как общую площадь водозаборных отверстий (этим регулируется напор воды в душе), так и относительное расположение отверстий картриджа на трубопроводах горячей и холодной воды (этим регулируется температура воды в душе).

Шайба, крепящая картридж за время эксплуатации может «прикипеть» к корпусу смесителя и снимать ее придется с приложением больших физических усилий, с одновременным обливанием корпуса смесителя крутым кипятком или даже с заливкой внутрь корпуса смесителя машинного масла. Обычно, именно на этом этапе возникают определенные трудности, но комплексный подход может решить эту проблему.

Демонтированная фиксирующая шайба картриджа

Шаг 5

После получения доступа к корпусу картриджа, последний легко снимается пассатижами с узкой рабочей частью. Теперь вам осталось только приобрести аналогичный картридж и поместить его на месте старого. После чего произведите сборку смесителя в душевой кабине в обратной последовательности.

Демонтированный картридж смесителя

Новый и старый картриджи

Такую процедуру замены можно провести в том случае, если в вашей душевой кабине вышел из строя только картридж. Однако современные душевые кабины имеют внутри  достаточно сложные гидротехнические устройства, например, насос для создания гидромассажных струй и чтобы отремонтировать такой узел, вам придется полностью разбирать и демонтировать душевую кабину. К тому же, насосы и их форсунки имеют довольно сложное устройство, так что в этом случае лучше все-таки обратиться к профессионалам.

Цены на смеситель для ванной

смеситель для ванной

Как видите, заменить своими руками смесителя в различном сантехническом оборудовании довольно просто. Для этого не придется обращаться в специализированные организации, достаточно просто иметь дома минимально необходимый запас инструментов. Ну, а чтобы более подробно ознакомиться с процедурой самостоятельной замены смесителя, посмотрите обучающее видео.

Видео — Как заменить смеситель в ванной

Как заменить смеситель в ванной

Универсальный душ, подключенный к смесителю

Универсальный гигиенический душ

Универсальный гигиенический душ с подвесным унитазом

Универсальные гигиенический душ на унитазе

Демонтированный рычаг смесителя

Новый и старый картриджи

Порядок монтажа универсального душа

Ручки смесителя в душевой кабине

Смеситель для биде

Демонтированный картридж смесителя

Демонтированная фиксирующая шайба картриджа

Вид установленного универсального гигиенического душа

Вид биде в разрезе

Что делать если петли заржавели

Если вы увидели, что петли покрыты ржавчиной, не стоит отчаиваться. В большинстве случаев, эту проблему можно решить достаточно быстро.

Если вам все же удалось полностью нейтрализовать окись, то, необходимо подумать о том, чтобы она не появилась в будущем. Для этого следует предпринять несколько простых мер:

  • Прежде всего, чтобы дверь не скрипела, необходимо регулярно смазывать все движущиеся части, используя обычную пипетку или масленку, как это показано на фото;
  • Если имеют место шарниры, то допускается такой выход из ситуации, как установка тавотниц. Для этого следует просверлить небольшую сквозную дырочку и нарезать резьбу. Далее, в приготовленное отверстие вкручивается специальная тавотница, через которую, в дальнейшем, можно добавлять в полость масло, чтобы дверь не скрипела.
  • Если заводской тавотницы под рукой не окажется, можно просто заполнить внутреннее пространство смазывающим веществом и вкрутить заглушку, в качестве которой подойдет небольшой болтик.

Предлагаем ознакомиться Вода в кране бьет током что делать

Как заменить картридж смесителя своими руками

Убедиться в этом очень просто: «виноватый» картридж пропускает воду из-под рычага управления. Окончательный диагноз можно поставить, если обхватить гнездо картриджа по окружности большим и указательным пальцем — даже самая малая струйка из-под рычага сразу даст о себе знать.

Кроме примитивных протечек возможны и другие неисправности:

  1. Рычаг перемещается с большим усилием.
  2. Регулировка воды не выполняется — напор и/или температура воды не зависят от положения рычага.
  3. Не включается только холодная или только горячая вода в крайних положениях рычага смесителя.
  4. Нет полного отключения воды.

Дальше — классика жанра: отключаем вентилями на входе в квартиру подачу холодной и горячей воды. Нужный для ремонта инструмент, гордость хозяина, как правило, всегда на месте:

  • малая плоская отвертка или шестигранный ключ (тоже из набора малых);
  • разводной, до 40 мм, или рожковый ключ;
  • плоскогубцы (на всякий случай);
  • жидкость WD-40 для «прикипевшей резьбы».

Достаем кейс, который называется «аптечка для ремонта», весь указанный инструмент там, конечно же, есть, и… приступаем. Что нужно делать?

Шаг 1. Снять рычаг смесителя


декоративную заглушку

Отверстие под заглушкой открывает доступ к стопорному винту, крепящему рычаг. 3−4 поворота отвертки или ключа — и рычаг со штыря картриджа снимается. Но так бывает не всегда: если рычаг не хочет сниматься «по доброму», то его выламывают, а если шток металлический, то с ним справится только отрезная машинка, называемая в народе «болгарка».

Шаг 2. Снять гайку крепления картриджа


декоративная гайкаприжимная гайка.выламывают и меняют на новую

Шаг 3. Заменить картридж

Имея старый картридж на руках, идем в магазин

При подборе обращаем внимание на посадочные штыри в донышке — они могут отличаться диаметром и формой уплотняющих колечек. При установке нового картриджа совмещаем штыри в донышке с посадочными гнездами в смесителе

Небольшой люфт при установке позволяет «нащупать» место посадки без особых усилий.

Дальше, как принято говорить, делаем все в обратном порядке. На все про все уходит час-два времени, а сантехник управится за полчаса.


смесители для ванной

Замена такого дорогого «клиента» тоже под стать — 30−50 долларов в лучшем случае. В то же время, дешевые «китайцы» редко стоят дороже 3 баксов, а вызов мастера обойдется еще в 10−15. А как долго простоит изделие китайского ширпотреба? Бывает, что 3−4 месяца, а в основном на 2−3 года его хватает.

Единственный совет для продолжения срока работы картриджа — фильтрование воды, но зачастую это поможет не только картриджу, так что совет полезный. Конечно, фирмы за свой рынок держатся зубами, что называется «насмерть», поэтому для их смесителей «китайцы» не подходят, хотя принципиальной разницы в конструкции между ними нет. Поэтому, если вы деньги не лопатой грузите, то лучше освоить ремонт своими руками и всегда будет случай доказать, что руки на месте и никакие протечки картриджей в этой квартире не страшны.

Картридж: устройство, как выглядит и где находится

Современные смесители комплектуются либо шаровым картриджем, либо его дисковым аналогом.

Шаровый картридж

Конструкция шарового клапана включает в себя следующие элементы:

  • полый шар диаметром около 40 мм с тремя одинаковыми отверстиями, одно из которых находится посередине, а два других — по сторонам чуть ниже;
  • посадочное место также имеет три канала с резиновыми уплотнителями;
  • сверху шарика расположен шток для регулировки его положения.

Внутренняя полость шара (смесительная камера) заполняется холодной и горячей водой через боковые отверстия, где и происходит смешивание. Среднее отверстие служит для вывода уже смешавшейся жидкости в выпускной канал, через который она поступает на гусак смесителя в готовом для использования состоянии.

Конструкция посадочного места позволяет при повороте шара (с помощью штока) перекрывать впускные каналы. Подача воды необходимой температуры зависит от пропускной способности каждого из отверстий, которые могут быть закрыты частично или полностью.

Дисковый картридж

Большая часть смесителей, доступных на рынке сантехники, комплектуются дискообразными картриджами, которые дешевле, проще в изготовлении и не нуждаются в периодической (раз в 2-3 года) смене резиновых уплотнителей, как шаровые модели.

Дискообразный картридж имеет цилиндрическую форму с тремя отверстиями снизу (2 впускных и одно выпускное). Внутри цилиндра находятся два керамических диска, плотно соприкасающихся друг с другом. Один из них неподвижен, и находится снизу. Верхний диск приводится в движение штоком, соединенным с регулировочной рукояткой смесителя.

В нижнем диске есть отверстия, которые совпадают с такими же в корпусе. Верхний диск, смещаясь посредством рычага, уменьшает просвет каждого из впускных каналов (вплоть до полного перекрытия), регулируя таким образом количество входящей воды. Для плавного движения пластин пространство между ними заполнено силиконовой смазкой.

Замена кран-буксы

Для работы понадобится немного инструмента, в большинстве случаев достаточно обычного разводного ключа и тонкой плоской отвертки. До начала работы необходимо закрыть вентили на стояках как горячего, так и холодного водоснабжения. Если же в квартире кранов нет, что характерно для старых домов, придется перекрывать вентиль в подъезде, конечно, в данном случае стоит предупредить соседей, чтобы они случайно не организовали потоп в квартире.

Работу по замене кран-буксы в смесителе можно разделить на два этапа – снятие старой и установка новой.

Первым делом с помощью плоской отвертки или обычного кухонного ножа надо поддеть пластиковую заглушку маховика. С помощью отвертки выкрутить фиксирующий болт. Надо быть готовым к тому, что с первой попытки откручиваться он не захочет. Не нужно усердствовать, справиться с ржавчиной и окислом несложно – достаточно воспользоваться средством WD-40 или его аналогом.

В случае импортной кран-буксы под заглушкой может находиться пластиковый фиксатор, его также надо удалить. Далее маховик снимается со шлицов, открывается доступ непосредственно к заменяемой детали.

Прежде чем вкручивать замену, стоит внимательно осмотреть посадочное место. При необходимости его почистить, удалить соли и скопившийся мусор. Сборку выполняют в обратной последовательности. Закручивают кран-буксу, зажимают ее. Зажимать надо сильно, но аккуратно, особенно это относится к моделям с керамикой, вкладыши легко ломаются.

Последним устанавливают маховик (барашек). Фиксируют его с помощью болта или пластиковой защелки. Открывают воду, проверяют герметичность соединения. Если вода не сочится вдоль штока и не капает из крана, значит, замена прошла удачно.

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

  1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
  2. Корпус керамической кран-буксы.
  3. Герметизирующая прокладка (прижимается к седлу крана).
  4. Неподвижная керамическая пластина.
  5. Подвижная керамическая пластина.
  6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Как вытащить картридж из смесителя, ведь конструкция крана кажется цельной? Все очень просто, если знать устройство однорычажного смесителя и вооружиться подходящими инструментами. Чтобы заменить картридж в смесителе на кухне или в ванной, нам понадобятся следующие инструменты:

  • Шлицевая отвертка с маленьким жалом.
  • Сантехнический разводной ключ диаметром до 40 мм.
  • Набор маленьких шестигранных ключей.

Смена картриджа в смесителе занимает примерно 10 минут, если под рукой есть все, что нужно, включая новый расходник. Сам процесс происходит в таком порядке:

  1. Необходимо перекрыть подачу воды (горячей и холодной).
  2. Отверткой с тонким жалом аккуратно поддеваем пластиковую декоративную заглушку на передней стороне рычага (она сине-красного цвета).
  3. После удаления заглушки при помощи шестигранного маленького ключа необходимо ослабить винт, который держит рычаг смесителя.
  4. Рычаг снимается, и мы получаем доступ к картриджу, который зажат гайкой.
  5. Разводным ключом откручиваем гайку и достаем картридж.
  6. Ставим новый картридж и собираем смеситель в обратном порядке.

Достаточно часто в дешевых моделях китайских смесителей гайка изготавливается не из стали, а из силумина и покрывается хромом. Эта деталь недолговечная и при откручивании с усилием часто ломается. Купить новую гайку не проблема – она продается практически в любом магазине сантехники.

Ремонтные работы

Далее пошагово рассмотрим, как заменить картридж в смесителе на кухне. Процесс включает в себя следующие моменты:

  1. Тонким ножом или тонкой отверткой извлечь заглушку на рычаге смесителя. Найти ее несложно: на этой заглушке обычно имеется сине-красная наклейка. Функция наклейки – указать пользователю правильное положение рычага для подачи холодной или горячей воды. Данную процедуру следует выполнять аккуратно, чтобы не повредить покрытие.
  2. Через открывшееся отверстие будет виден винт, который необходимо открутить, чтобы беспрепятственно снять рычаг. В зависимости от профиля шлицев на головке винта, понадобится отвертка либо шестигранный ключ подходящего размера.
  3. После того, как ручка смесителя снята, нужно открутить защитное кольцо. Эта процедура выполняется без применения какого-либо инструмента.
  4. Остается свинтить прижимную гайку, для чего лучше всего подойдет разводной ключ. Также можно использовать газовый ключ или рожковый.

Теперь нужно извлечь неисправный картридж из смесителя, аккуратно очистить посадочное место от посторонних предметов (если они там есть), установить новый и собрать все в обратной последовательности.

Установку нового картриджа следует выполнять такими образом, чтобы выступы на его корпусе совпадали с выемками посадочного места смесителя. Если картридж правильно подобран, проблем возникнуть не должно.

Ремонт шарового клапана происходит примерно так же, с той лишь разницей, что шарик менять приходится крайне редко. Зазор между шаром и посадочным местом достаточно велик, чтобы какие-либо частицы препятствовали плавному вращению.

Все подвижные детали и седло смесителя изготовлены из металла, который, в отличие от керамики, не склонен к растрескиванию. Чаще всего шаровый смеситель приходится разбирать, чтобы заменить резиновые прокладки.

Последовательность работ

Ремонт картриджа смесителя производится несложно, за несколько простых шагов. Самое главное — не торопиться и не прилагать физических усилий к смесителю. В противном случае вы можете легко его поломать. Разберем, как поменять картридж в смесителе в ванной или на кухне, не повредив при этом сантехнический прибор.

Порядок замены картриджа выглядит следующим образом:

1. В доме полностью перекрывается подача воды.

2. Снимается декоративная сине-красная заглушка, находящаяся на рычаге. Приподняв вверх рычаг, ее легко можно обнаружить в передней его части. Заглушка легко снимется с помощью отвертки или ножа.

3. Откручивается или ослабляется винтик, удерживающий рычаг на своем месте. Применяется для этого отвертка маленького диаметра. Если винт представляет собой шестигранник, используется соответствующий шестигранный ключ.

4. Рычаг легко снимается со своего места.

5. Откручивается хромированный декоративный колпачок. Возможно, его будет трудно открутить, если смеситель использовался уже продолжительное время. Используйте WD-40 для сдвига прикипевшего колпачка.

6. Под колпачком можно обнаружить большую гайку, фиксирующую картридж в теле смесителя. Ее нужно открутить разводным ключом, подобрав соответствующий диаметр.

7. После выполнения всех этих манипуляций картридж легко можно будет вытащить из своего гнезда.

8. Место, где стоял картридж, необходимо очистить от следов ржавчины, грязи, попавшего туда мусора. Лучше сделать это при помощи ветоши. Если этого не выполнить, то скопившиеся в смесителе отложения не позволят герметично установить туда новый картридж.

9. Устанавливается новый элемент в посадочное место смесителя. В процессе установки нужно внимательно следить за тем, чтобы выступы на корпусе картриджа точно совпали с имеющимися углублениями в корпусе смесителя. Если это условие не будет соблюдено, смеситель будет протекать.

10. Производится сборка смесителя.

11. Включается подача воды, а затем проверяется герметичность смесителя. Если где-то имеется течь, смеситель снова разбирается, вынимается картридж, выясняется и устраняется причина протечки.

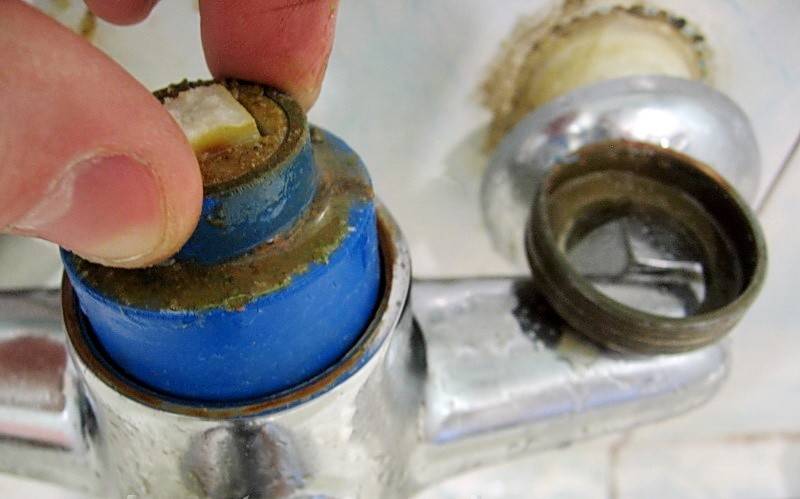

Замена картриджа в смесителе душевой кабины, кухонной мойки или умывальника практически ничем не отличается. Могут различаться лишь модели используемых картриджей. Если же ваш смеситель оборудован терморегулятором, сенсорами или датчиками движения, то такую работу лучше поручить профессионалам, так как конструкция данных приборов достаточно сложна.

Как происходит замена картриджа в смесителе видео продемонстрирует наглядно.

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала

Смесители бывают двух типов:

Смесители бывают двух типов:

  1. Однорычажные.
  2. Двухвентильные.

Двухвентильныедолгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте .

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать .

Инструкция по замене картриджа Canon MF4410, MF4430, MF4450, MF4550d, MF4570dn, MF4580dn. Картриджа Canon 728

Если у вас первый раз закончился картртдж в одном из многофункциональных устройств Canon MF4410, MF4430, MF4450, MF4550d, MF4570dn, MF4580dn и у вас возник вопрос как это сделать правильно — тогда эта статья для вас.

1. Первым делом чтобы заменить картридж на новый, нужно извлечь старый. Для этого нам поднять вернюю часть МФУ, т. е. сканер, вверх. Беремся как указано на рис.1

2. Открываем крышку МФУ, легко потянув вверх рис. 2.

3. Подняв сканер МФУ, нам еще необходимо открыть крышку отделения где собсвенно и находится картридж Canon 728 рис. 3.

4. На крышке есть специальное место для пальцев за которое мы и тянем рис. 4.

5. За специальную ручку вытаскиваем картридж, потянув его на себя и вверх рис. 5.

6. Вытащите новый картридж из упаковки рис. 6.

7. Потрясите картридж несколько раз вокруг оси и в горизонтальной плоскости (вправо и влево) рис. 7.

8. Плавным но сильным движением вырвите предохранительную ленту из картриджа. Потяните за ее торчащий край слева

Лента должна витянутся на всю длину картриджа, и потом ее нужно вырвать полностью! Обращем ваше внимание, ленту лучше именно вырвать, а не отрезать, чтобы не получилась ситуация в которой часть ленты останется внутри картриджа. Тогда она не даст картриду нормально работать, а если вы ее уже отрезали, прийдется разбирать картридж чтобы ее извлечь рис

8

8.

9. Установите картридж в устройство (МФУ, принтер). По бокам отсека, куда устанавливается картридж, есть борозды-направляющие, а на картридже соответствующие выступы. Вам нужно их совместить и плавно, нажимая на картридж, задвинуть его до упора рис. 9 .

11. Закройте верхнюю крышку сканера устройства рис. 11 .

10. Закройте верхнюю крышку отсека картрижда, нажав на нее. МФУ характерно зажужжит, прокручивая шестерни картриджа рис. 10 .

Если вы пользуетесь принтером, то будьте готовы, что однажды на этом устройстве нужно будет заменить картридж. Сама по себе эта процедура не так уж трудна или сложна. Хотя многие владельцы оргтехники предпочитают обращаться к помощи специалистов. Но можно ли самостоятельно заменить картридж в принтере? Конечно. Главное, знать всю технологию, учитывать различные нюансы и не допускать ошибки, которые могут негативно сказаться на работе печатающего устройства.

Первым делом нужно вынуть картридж из принтера. Сделать это довольно просто. Однако прежде чем приступать к извлечению детали рекомендуем надеть перчатки и одежду, которую не жалко замарать. Дело в том, что из старого изделия часто просыпаются остатки тонера.

Когда будете готовы, то можете начинать. При этом достать картридж из принтера вам поможет следующая инструкция:

  1. Включаем печатающее устройство. Лишь на некоторых моделях принтеров замена делается при выключенном питании.
  2. Теперь нужно получить доступ к «внутренностям», где и находится емкость с чернилами. Для этого обычно требуется открыть или выдвинуть переднюю крышку. Будьте осторожны – на многих моделях есть специальные защелки. У каких-то устройств и вовсе нужно нажимать соответствующую кнопку.
  3. Что же делать дальше? Если у вас струйный принтер, то каретка с картриджами должна «передислоцироваться» в так называемое положение для замены. После чего пользователь сможет без труда достать до них рукой. У лазерных принтеров картридж обычно никуда не выезжает. Как только вы откроете крышку, то сразу же увидите его. При этом у некоторых принтеров (тот же HP LaserJet Pro CP1025) для извлечения картриджа с краской определенного цвета требуется нажать специальную клавишу-индикатор. Только так карусель прокрутится и встанет в правильное для замены положение.
  4. Далее нужно . Делается это по-разному. Все зависит от производителя и модели. Ведь каждое устройство оборудуется своими механизмами, удерживающими картридж. Например, у многих струйных печатников нужно опускать рычаг. Потом остается лишь слегка надавить на картридж, чтобы он выпал из пазов. Какие-то емкости с тонером следует вынимать по-другому – взяв рукой за верхнюю часть и потянув вверх под углом от места крепления. Еще некоторые принтеры для изъятия картриджа требуют нажатия кнопки сброса сбоку каретки. Одним же из самых сложных устройств в этом плане считается Epson FX-890. Чтобы извлечь картридж из этого принтера, нужно открыть крышку, снять защитную заслонку и убрать направляющую ленту.
  5. Доставайте расходник аккуратно! При этом старайтесь не касаться других внутренних деталей. Не рекомендуется также трогать фотобарабан или подвижные части картриджа.

Принцип работы однорычажного смесителя

В отличие от конструкций, снабженных двумя вентилями (для холодной и горячей воды) однорычажные смесители имеют одну-единственную ручку, с помощью которой плавно регулируется не только температура, но и мощность напора. Подобные приспособления часто называют шаровыми, шарнирными или джойстиками.

Смешивание воды в таких приборах производится с помощью картриджей или шаровых механизмов:

керамические дисковые картриджи. Состоят из нескольких идеально отшлифованных керамических дисков с тремя отверстиями; одно для холодной, второе для горячей воды, а третье для выхода итоговой струи; смешивание жидкости производится в верхнем отсеке; при повороте рычага крана диски смещаются, при этом отверстия могут частично или полностью совпадать; для регулировки величины напора используется специальная пластина;

Внешний вид картриджа

шаровой смеситель: его внутренности имеют вид тщательно отполированного пустотелого шара с тремя отверстиями; с помощью рычага шар смещается, при этом происходит перекрытие отверстий, за счет чего производится регулировка поступления воды и ее мощность на выходе;

Внутреннее устройство шарового картриджа При выходе из строя шаровых устройств ремонту они чаще всего не подлежат. Плюс из-за смешения внутри шара он быстро забивается накипью, что и является наиболее частой причиной поломки. В подобных устройствах быстро изнашиваются и резиновые прокладки-уплотнители. Заменить же дисковый картридж в кране на кухне или в ванной не составляет особых проблем.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
