Замена ламп в приборной панели ваз 2114: инструкция

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

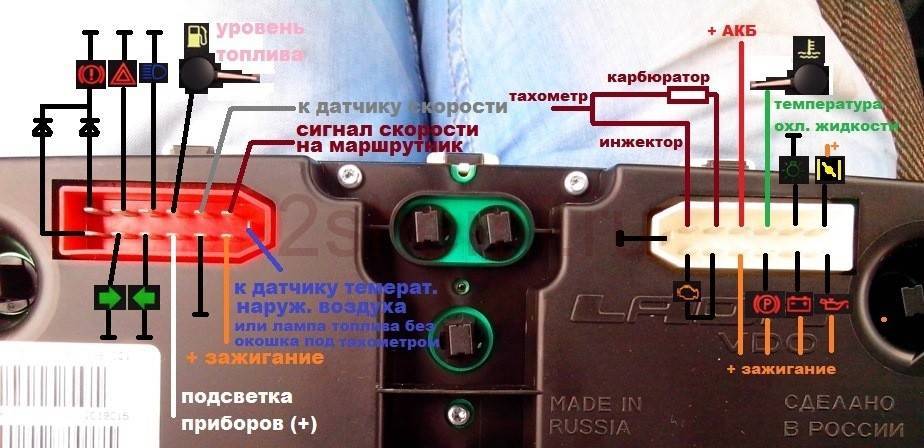

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.

2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

3. Подключается питание и проверяется работоспособность обновлённой подсветки.

4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.

5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.

8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности. Размещение новых ламп на панели приборов
3. Подключается питание и проверяется работоспособность обновлённой подсветки. Проверка ламп подсветки при помощи мультиметра
4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки. Осуществляется обратная сборка приборной панели с размещением стрелок датчиков
5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
6. Вся конструкция крепится шурупами.
7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние. Собранная и проверенная панель приборов ВАЗ 2114

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Инструкция по замене

Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:

Необходимые инструменты

Для замены лампочек в приборной панели понадобятся:

• отвертка с жалом под крест;
• плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
• пассатижи для демонтажа патронов;
• набор светильников на замену.

Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.

Замена подсветки

Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.

Как разобрать приборную панель

В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:

• при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
• после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
• для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.

Важно! После этого панель будет полностью освобождена, и с ней можно свободно работать

Замена ламп подсветки

Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:

• включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
• запускают для проверки аварийную сигнализацию;
• переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
• включают габариты.

Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

1. Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
2. снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
3. Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
4. Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
5. Если у вас стоит автомагнитола, её тоже придётся снять. К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
6. Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно. Проводите действия аккуратно
7. Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно. Стрелкой указано место ручки патронов

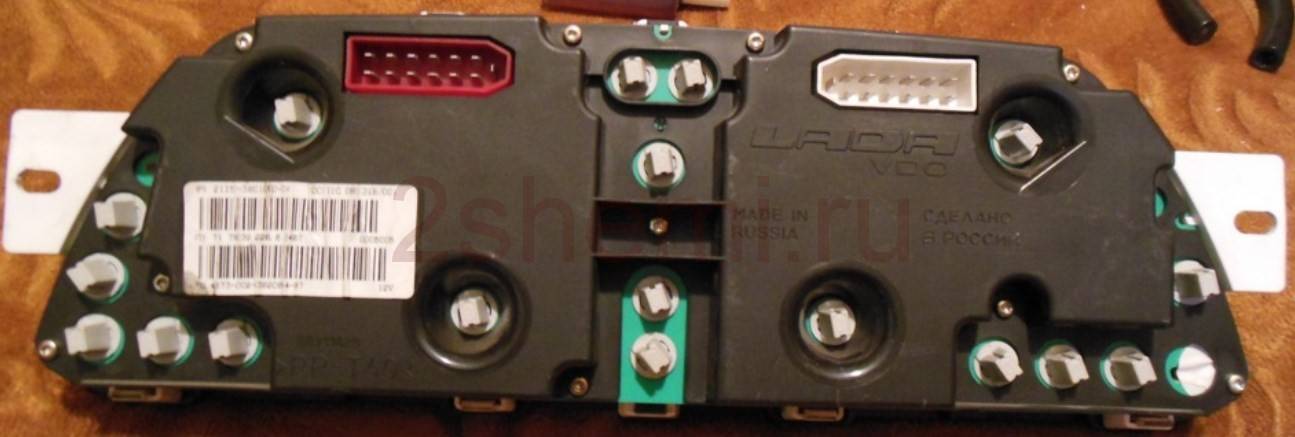

8. На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
9. Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
10. Проверяем, все ли лампы работают:
11. поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
12. включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
13. дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
14. включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Панель приборов на ВАЗ-2114 специально создана для контроля водителем всех данных исходящих от мотора, контролем уровня топлива, и прочими данными.

Видео с заменой лампочек на приборной панели ВАЗ-2114:

Панель приборов следует держать всегда в исправном рабочем состоянии, потому как нерабочая подсветка может вызвать не только дискомфорт при передвижении на автомобиле, но и может послужить причиной банальной ошибки ввиду пропуска неполадки сигнальной лампы.

Лада 2114 ТурбоПаровоз › Бортжурнал › Пересвет приборной панели RGB-лентой

Для разнообразия решил разбавить свой БЖ няшной доработкой!)) Почему няшной? Ну она никакой пользы особо не несет, как турбо, например!))))) Но все равно приятно и необычно.

Речь пойдет о пересвете приборки RGB-лентой.

В какой-то момент стали перегорать стандартные лампочки в приборке, и чтобы каждый раз не разбирать полсалона для очередной замены лампочки и продлить так скажем удовольствие, решил замутить подсветку на обычных белых светодиодах. А когда уже приехал в магазин, увидел там RGB-ленту и все дополнительные приблуды для управления переключением цветов! Решил прикольнуться, даже если не буду часто пользоваться, то лишним все равно не будет!

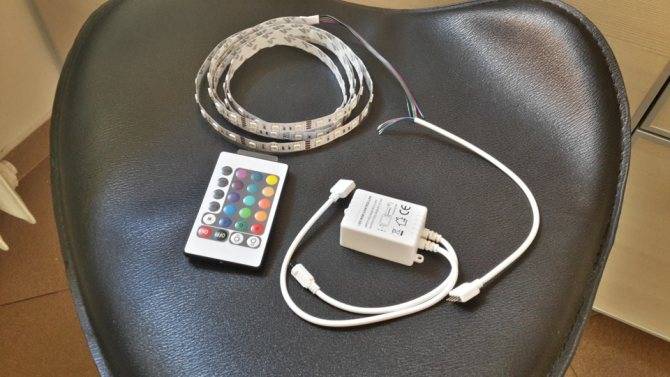

Была куплена RGB-лента, контроллер и пульт. Контроллеры были 2 типов: инфракрасный и радио. Различие в том, что у инфракрасного имеется сенсор для приема сигнала и на него нужно направлять пульт, у радио этого неудобства нет и сигнал будет приниматься контроллером куда бы ни был направлен пульт, при этом сенсор приема сигнала встроен в блочек контроллера и его не надо никуда выводить соответственно. Но… разница в цене была приличная, не хотелось заморачиваться сильно на этой функции и я взял что попроще, т.е. инфракрасный!)

Сейчас в интернете лазил, там чего только нет, даже встраиваемые RGB-контроллеры с стеклянной сенсорной touch-панелью, да и цены уже не кажутся такими высокими, прикольно было бы такой врезать в панель авто.)) Может как-нибудь и переделаю от нечего делать!)

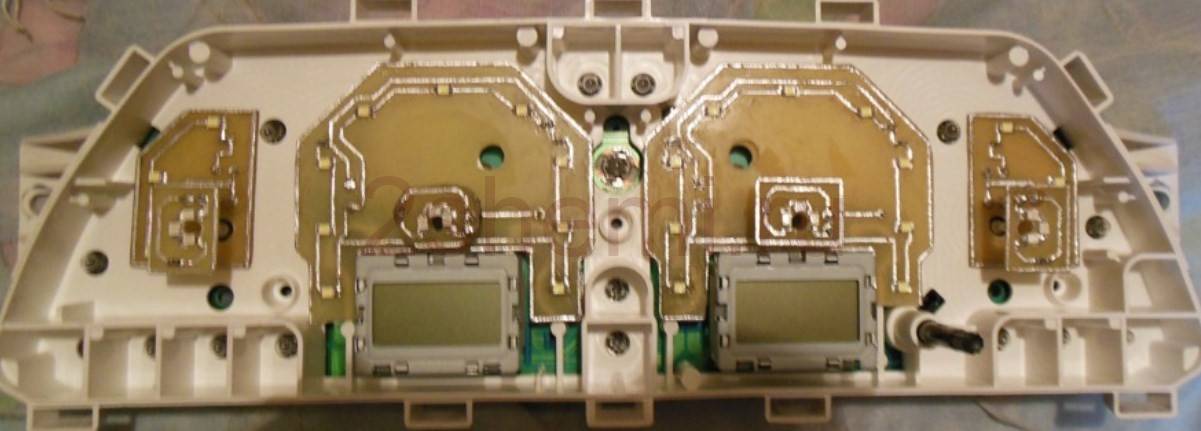

В общем снял приборку, разобрал, стер зеленый светофильтр с накладки жидкостью для снятия лака!

Для подсветки шкал порезал ленту на минимальные отрезки — по 3 светодиода, наклеил их на основной каркас приборки и спаял соответствующие контакты между собой.

Остался еще один момент — подсветка стрелок. Красный цвет мне нравится больше всего, в этом решил ничего не менять. Не хотелось париться с отдельными светодиодами, сопротами к ним и т.д., придумал вот такую штуку: купил ленту с красными маленькими светодиодами.

Но отрезать их по одному нельзя, минимум по 3 штуки. Сделал вот такую тему:

Далее припаял провода + и — к каждой подсветке стрелки.

Приставил саму плату и заднюю крышку и вывел провода через подходящие отверстия от ненужных уже ламп.

Единственно что не запечатлел — это от чего я все это дело запитал. В общем + и — проводов подсветки стрелок и + и — проводов контроллера припаял к патрону лампы самой приборки, которая уже была не нужна (саму лампу из патрона извлек), получился такой патрончик для запитки всей подсветки от самой же приборки.;)ИК-сенсор вывел в панель под БК, просверлив там отверстие, вот так:

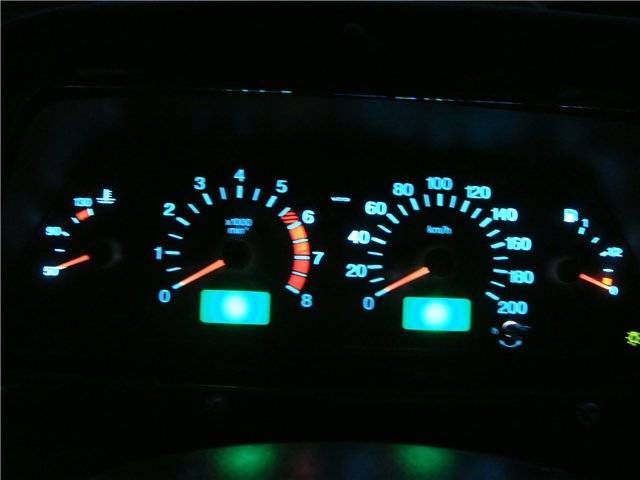

Вот фото подсветки белым цветом при максимальной яркости:

А вот видео работы подсветки с различными цветами и уровнями яркости:

Не стал ничего делать с подсветкой экранчиков, инверсию тоже не стал делать. У меня приборка АП и конструктивно она прилично отличается от VDO и Счетмаш. И в ней много подводных камней, с которыми не было желания разбираться.

Кстати, цвета меняю чуть ли не каждый день, интенсивность подсветки каждый день меняю — днем ярко, ночью приглушаю, все очень удобно!

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

• перепады напряжения;
• вибрация;
• перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

• повреждения проводки;
• разрушения дорожек платы;
• окисления контактов;
• перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Замена подсветки

В разборе

Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

1. Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
2. Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
3. Подключите питание и проверьте, как работает новая подсветка.
4. Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
5. Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
6. Конструкция подсветки фиксируется при помощи шурупов.
7. Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
8. С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Перегоревшая подсветка приборной панели сильно затрудняет считывание информации в ночное время. Да и отсутствие индикации сигнальных ламп и датчиков не способствует безопасному вождению. Сегодня мы разберемся с тем, как заменить лампы приборной панели автомобиля Ваз 2114-15.

Специфика

Из-за чего лампы выходят из строя? Есть несколько базовых проблем, а именно:

• Проблема в регуляторе напряжения;
• Неисправность генератора;
• Нарушение целостности цепи электропитания;
• Контакты окислились;
• Лампы просто перегорели или вышла из строя дорожка светодиодов.

• Убираем вторую накладку с приборной панели. Она крепится 2-мя винтами, расположенными по диагонали:
• Отключаем всё (сигнализацию, фары, часы и т.п.);
• Чтобы панель приборов отделилась, нужно выкрутить 4 самореза.

Что необходимо для того, чтобы заменить лампочку своими силами

На любом современном автомобильном рынке можно найти массу лампочек для панели. Более того, они имеют огромное количество отличий друг от друга, поэтому каждый водитель может подобрать лампочку на свой вкус.

Светодиодные лампочки для панели ваз 2114

Дешёвые модели лампочек имеют средние характеристики, а модернизированные лампочки и вовсе могут придать панели приборов другой внешний вид. Во время выбора лампочки для панели приборов ВАЗ 2114 лучше всего отдавать предпочтение стандартным лампочками. Они самые долговечные и надёжные.

Некоторые опытные мастера и вовсе производят замену штатных лампочек на светодиоды, однако стоимость светодиодов существенно выше, нежели дешёвых моделей лампочек для ВАЗ 2114.

Как выбрать лампы для приборной панели

Сегодня на автомобильных рынках представлен широкий выбор различных осветительных приборов для приборных панелей отечественных автомобилей: как штатные лампы, так и модернизированные дорогостоящие аналоги, позволяющие полностью изменить не только панель, но и всю подсветку салона.

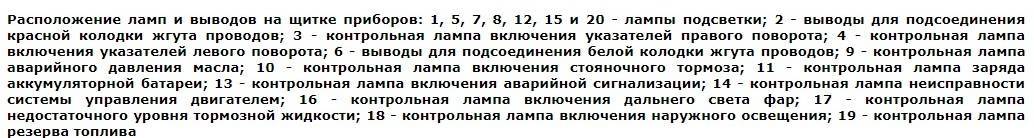

Расположение на приборной панели лампочек разных датчиков и индикаторов

Специалисты нередко советуют брать вместо штатных ламп светодиоды — они отличаются большей надёжностью, меньшим энергопотреблением и привлекательным мягким светом.

На автомобильных рынках представлен широкий ассортимент ламп для панели приборов

В нижеприведённой таблице перечислены лампы, оптимально подходящие для приборной панели ВАЗ 2114.

Таблица: Лампы, используемые в подсветке приборной панели ВАЗ 2114

Марка и страна-производитель	Стоимость
Светодиодные лампы Sho-Me SM-T5 в трёх цветах — красные, белые и синие, Корея	80 рублей
Светодиодные лампы Sho-Me SM-T5-cap-super белого оттенка, Корея	50 рублей
Светодиодный модуль SMD, Китай	20 рублей
Галогеновые лампы Philips и Osram, Голландия и Германия	от 40 до 80 рублей за экземпляр

Стоимость ламп для панели приборов невысока, а сам процесс замены не представляет ничего сложного.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

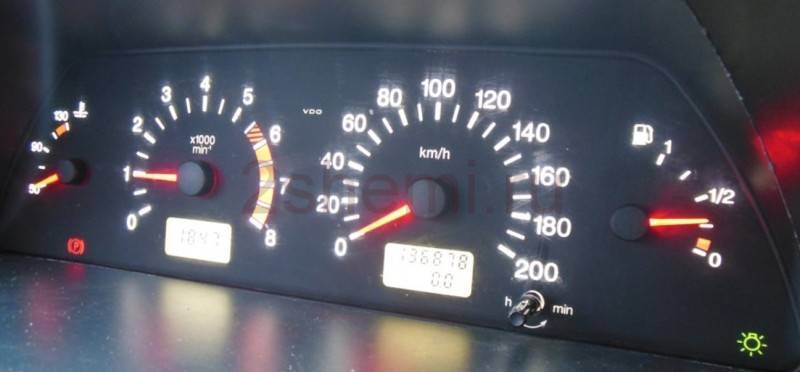

Стандартная приборная панель автомобиля ВАЗ 2114, где:

1. Стрелочный указатель температуры жидкости.
2. Обороты двигателя (частота вращения коленчатого вала).
3. Включен левый указатель поворотов.
4. Включен правый указатель поворотов.
5. Указатель скорости движения.
6. Указатель уровня топлива в баке.
7. Указатель критического уровня топлива (6-76 л).
8. Включены габаритные огни или фары ближнего света.
9. Критически низкий уровень тормозной жидкости.
10. Включены фары дальнего света.
11. Кнопка управления часами и сброса суточного пробега.
12. Счетчик суточного и общего пробега.
13. Включены аварийные огни (все указатели поворотов мигают).
14. Неполадки двигателя и его систем.
15. Часы и температура.
16. Нет зарядки аккумуляторной батареи.
17. Включен стояночный тормоз («ручник»).
18. Низкое давление масла в картере.
19. Резервный индикатор.

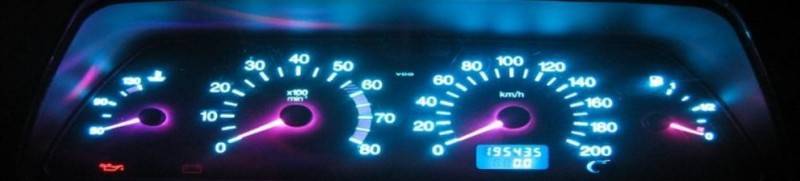

Панели приборов VAZ VDO (светодиодная)

Можно поставить более красивую и удобную панель на LED индикаторах, так называемую VDO панель. Здесь VDO — это производитель панели.

Подключение VDO на автомобиле «Калина»
1	Розово-белый	К электроусилителю руля
2	Голубой с белым	К контрольному сигнализатору аварийной сигнализации
3	Серо-голубой	К датчику аварийного давления масла
4	Коричнево-голубой	К выключателю стояночного тормоза
5	Желто-голубой	К блоку управления иммобилизатора
6	Черный	К блоку управления подушкой безопасности
7	Желтый	К выключателю наружного освещения
8	Голубой	К переключателю указателя поворота правому
9	Голубой с черным	К переключателю указателя поворота левому
10	Бело-голубой	К ЭБУ
11	.	К датчику износа тормозных колодок
12	.	К датчику ремней безопасности
13	Черный	К блоку управления противобуксовочной системы
14	Красно-голубой	Клавиша «RESET» на подрулевом переключателе
15	Розово-голубой	К датчику уровня тормозной жидкости
16	Черный	К ABS
17	Зеленый	К выключателю дальнего света фар
18	Белый	К регулятору освещения комбинации приборов
19	Коричневый	Масса панели
20	Бело-красный	Клемма «30»
21	Оранжевый	Клемма «15»
22	Желто-красный	К датчику расхода топлива
23	Оранжево-белый	Клавиша МК «вперед»
24	Бело-черный	Клавиша МК «назад»
25	Черно-белый	Датчик наружной температуры (-)
26	Желто-зеленый	Датчик наружной температуры (+)
27	Розовый	Датчик уровня топлива
28	Серый	Датчик скорости
29	Зелено-белый	Датчик температуры ОЖ
30	Коричнево-красный	Тахометр (низковольтный)
31	.	Служебный. Диагностика панели.
32	Коричнево-белый	Клемма «L» реле-регулятора генератора

Замена – порядок

Разобравшись, сколько приборная панель содержит ламп, не помешает узнать, как выполнить на 2114-й модели их замену. Сама процедура не очень сложная, но чрезвычайно хлопотная.

1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
3. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
4. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
5. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
6. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Источник



Для чего нужны лампы приборной панели

ВАЗ 2114 — одна из самых качественных, динамичных и красивых моделей отечественного автопрома, обладающая прекрасными техническими характеристиками. Впрочем, есть у неё и свои минусы, одним из которых является приборная панель, не отличающаяся особой надёжностью и качеством. Часто встречающейся неполадкой приборной панели является быстрый выход из строя ламп подсветки.

Лампочки подсветки сообщают водителю различную информацию, которая позволяет контролировать состояние автомобиля и вовремя диагностировать возможные неисправности. Причин их срабатывания может быть несколько:

• разрядилась аккумуляторная батарея;
• зажатие ручного тормоза;
• нехватка топлива в бензобаке;
• уменьшение давления моторного масла — причина, требующая остановки автомобиля во избежание поломки двигателя;
• накопление воды в фильтре. Излишки жидкости сливаются, дабы не допустить её попадания в насос;
• неисправности в работе топливной системы;
• неисправности в работе двигателя.

Выход ламп панели приборов из строя может стать причиной того, что водитель упустит поломку или неисправность, которая может стать причиной ДТП. По этой причине не стоит оттягивать замену лампочек.
