Замена пробок на автоматические выключатели в старом щитке — как грамотно сделать своими руками

Если поломался автомат

Перед началом работы производится отключение электричества. Это обязательно, если замена автомата в щитке выполняется своими руками. На распределительном щите, как правило, есть общий рубильник, с помощью которого возможно прекратить подачу электроэнергии во всем доме или квартире.

Более глобальные работы требуют согласования с электрической компанией, и все последующие электротехнические мероприятия выполняются специалистом с допуском на эти работы.

Автоматы старого типа

Может так случиться, что потребуется замена чьего-то автомата старого типа.

Тут могут возникнуть сложности с демонтажными работами. Винты от времени прикипают или вообще становятся ржавыми и хрупкими. Можно попробовать смочить старые крепления жидкостью WD-40. Но если и в этом случае крепёжные винты не поддаются, придется перекусить провода с помощью бокорезов.

Если необходима замена автомата в щитке старой конструкции на новые — их демонтируют. Теперь становится возможным разместить их на ДИН-рейке. Всё что нужно — сделать замеры свободного пространства и вставить рейку нужной длины. А ее размещение на свободном месте в щитке предполагается на срединной оси старых выключателей.

Для работы потребуется шуроповерт, чтобы проделать отверстия диаметром 1–2 мм для саморезов по металлу. Но тут есть небольшая проблема. Старые предохранители сняты, значит квартира обесточена. Как вариант можно протянуть переноску от соседей. Но проще использовать аккумуляторный шуруповерт.

Все что осталось — установить новые выключатели:

  1. Устанавливаем предохранители на рейку.
  2. Прижимаем их снизу.
  3. Защелкиваем.
  4. Устанавливаем провода.
  5. Включаем общий рубильник.
  6. Проверяем.

Предохранители нового типа

В современных щитках все автоматы устанавливаются на DIN-рейку. Процесс демонтажа и замена неисправного автомата в этом случае значительно упрощается.

Для этого надо отвести защелку в сторону. Тут понадобится подходящая плоская отвертка. Ее необходимо вставить в П-образную проушину защелки, нажать и отвести в сторону. Предохранитель приподнимаем вверх и тянем к себе. Всё. Предохранитель у нас в руках.

Задача немного усложняется, если перед вами двух — либо трёхполюсный автомат. В них таких крепящих проушин две. Процесс тот же, но отверток нужно также две, чтобы оттянуть обе защелки одновременно. Бывает что сами проушины подпружинены. Тут необходима определенная ловкость рук или помощник.

Если в схеме фазная гребенка

Способ соединения проводов с автоматами через гребенку популярен у электромонтеров. Собственно говоря, особых сложностей при демонтаже предохранителя в этом случае тоже нет.

  1. Надо открутить контакты всех автоматов подключенных к гребенке.
  2. Вытащить ее из щитка.
  3. Демонтировать неисправный прибор.

Последовательность замены пробок на автоматы своими руками

Последовательность действий при замене пробок на автоматы своими руками покажем на примере, когда пробки не удалось отключить от напряжения. В первую очередь находим пробку, через которую проходит фаза. Для этого откручиваем все пробки и снимаем защитный карболитовый кожух с них. Находим фазу индикатором напряжения.

Подходящий со счётчика фазовый провод (клемма No 2 счетчика) должен находиться на верхней клемме пробки. На второй пробке вверху будет находиться нулевой провод, идущий с нулевого выхода (клемма No 4) счётчика

Теперь нужно очень осторожно открутить крепление фазового провода изолированной отверткой (желательно работать в резиновых перчатках) и отвести его в сторону

Замена пробок на один однополюсный автомат

Провод под напряжением и его нужно изолировать. Если этот провод короткий и нужно его удлинить, тогда лучше одеть на него пластиковый клеммник, изолировать который не нужно. Таким образом, откручивают все провода пробок и отмечают их. Верхний фазовый провод под напряжением идет от выхода счётчика,

Замена пробок на сдвоенный автомат

Нижний провод с этой же пробки идет на нагрузку. Верхний провод второй пробки идет от выхода нуля счетчика, а второй нижний провод уходит на нагрузку. Когда сняли все пробки, у вас должно быть четыре провода.  Автомат выбирают по сечению провода, и не выше. Для сечения алюминиевого провода 2,5 мм2 подходит автомат 16 А, а для 4 мм2 — 25 А. У всех есть стиральная машина, поэтому нужно добавить еще один автомат для стиралки, и защиту УЗО.

Теперь идём в магазин и выбираем два автомата на 16 А, УЗО на 40 А с током утечки 30 мА. К автоматам и УЗО подбираем небольшой щиток на 2 автомата и УЗО. В щитке должна быть установлена шина для рабочего нуля. Теперь примеряем щиток к карболитовому основанию, отмечаем и сверлим отверстия с дальнейшим креплением саморезами.

Провода нужно подготовить заранее и удлинить их через клеммник. На нулевую шину крепится верхний и нижний провод от нулевой пробки. На левый автоматический выключатель к верхней клемме подключают провод, который находится под напряжением. А к клеммнику добавляют отрезок провода нужной длины и заводят на автомат. Далее на верхнюю клемму второго автомата шлейфом подключают автомат для стиральной машины.

Подключение стиральной машины через сдвоенный автомат и УЗО

С нижней клеммы первого автомата идёт фазовый провод на нагрузку. Нулевой провод идет также на нагрузку с нулевой шины. С выхода (нижней клеммы) второго автомата для стиральной машины берется фаза и заводится на верхнюю клемму » L» защиты УЗО.

Нулевой провод с нулевой шины крепят на верхнюю клемму «N» УЗО. С нижних клемм УЗО «L» и «N» подключается кабель на стиральную машину. Когда закончен монтаж автоматов, закрывают панель щитка и включают сеть (если не включена). Проверяют работу всех автоматов и тестируют УЗО кнопкой «ТЕСТ». Срабатывает УЗО и отключает сеть.

Если проводится замена пробок на автоматы своими руками, тогда можно заменить старые провода на счетчике. Для чего в энергонадзор пишется заявление. Через некоторое время приходит проверяющий и снимает пломбу. Записывает последние показания счётчика. После установки автоматов и замены проводов проверяется монтаж щитка, и пломбируются счётчик.

Давайте попробуем разобраться как поменять пробки на автоматы.

Первым, что нужно сделать — подсчитать мощность потребителей электричества в квартире. Мощность вычисляется суммированием мощности приборов, которые могут работать в одно и тоже время (например: холодильник 500Вт + телевизор 400Вт + освещение 500Вт + микроволновка 1600Вт = 3000Вт). Далее полученную сумму нужно разделить на 220В, для того, чтоб вычислить ток нагрузки. 3000Вт/220В=13,63А — рабочий ток оборудования перечисленного выше. Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А. Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше.

Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А.

Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше, чем автомат.

Самым простым способом поменять пробки на автоматы, будет установить вместо старых пробок вводной двухполюсный автомат. Иногда советуют вместо пробок установить два автомата, но делать такого нельзя, так, как в случае если сработает автомат, который на нуле, то во всей проводке в квартире будет присутствовать фаза. Двухполюсный же автомат отключит сразу и фазу и ноль, по сути это и есть два спаренных автомата, которые работают как одно целое.

Сначала нужно открутить только пробки, и определить с помощью индикатора, в какой пробке фаза, а в какой ноль.

Далее обязательно нужно отключить электричество! Работать под напряжением — во первых опасно для жизни, во вторых, можно замкнуть провода, и в третьих просто неудобно.

После отключения электричества, можно приступать к демонтажу патронов пробок.

На место демонтированных пробок необходимо прикрепить (либо шурупами, если основание деревянное или металлическое, либо с помощью дюбелей, если стена) DIN-рейку, предварительно отрезанную под размер автоматического выключателя

Теперь можно подсоединить автомат. Два провода, по которым электричество входит в квартиру, подсоединяются сверху автомата, причем нулевой провод нужно подсоединить к клемме, с пометкой N, а фазу на другую клемму.

Снизу подсоединяются провода, которые идут в квартиру к потребителям. После подсоединения проводов автомат устанавливается на DIN-рейку.

В принципе на этом этапе можно и остановится, так как поменять пробки на автоматы нам удалось, но можно пойти дальше, и немного усовершенствовать схему.

Для защиты от поражения электрическим током человека при прикосновении к оголенным проводам, а также для предотвращении возгорания, в случае контакта фазного проводника с корпусом или землей рекомендуется использовать УЗО (устройство защитного отключения). Принцип его работы основан на том, что постоянно контролируется баланс проходящих токов, и если баланс нарушается, по причине утечки тока на землю УЗО срабатывает и отключает напряжение.

Номинал УЗО подбирается по тому же принципу, что и у вводного автомата. Подключается УЗО к выходу вводного автомата. Кнопочка тест на УЗО предназначена для проверки его работоспособности (рекомендуется проверять раз в месяц). Далее если есть несколько направлений (например: кухня, комната №1, комната №2), нужно установить автомат на каждое направление, выбрав при этом оптимальную величину тока нагрузки каждого автомата отдельно.

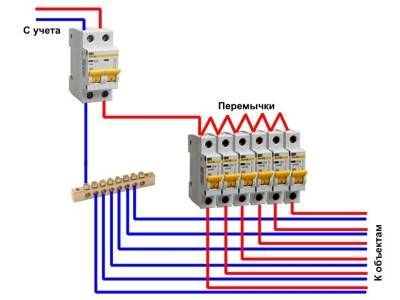

Фаза с выхода УЗО подсоединяется на вход первого автомата, и далее с помощью перемычек на следующие автоматические выключатели, а нулевые проводники соединяются все вместе с помощью шинной колодки, которая устанавливается на DIN-рейку. Если в доме присутствует заземление, то проводники земли также соединяются вместе с помощью шинной колодки, но ни в коем случае не с нулем.

С чего начать

Первоначально необходимо решить организационные вопросы. Для того, чтобы заменить ввод электричества потребуется вскрытие опломбированного счетчика. Так как домовладельцу делать это самолично строго запрещено, потребуется согласование с организацией, занимающейся контролем и поставкой электроэнергии. Как правило, этим занимаются соответствующие отделы районных или муниципальных электрических сетей.

На первом этапе нужно определиться с объемом сопутствующих работ планируемой прокладки. Степень сложности и затраченной и трудоемкости во многом будет зависеть от материала стен дома, каким образом была проложена старая линия, расстояния от подъездного щитка до стены квартиры, а также решение, в каком объеме будет произведена работа, с заменой счетчика или без нее.

Решая вопрос, сделать ли работу своими руками, следует помнить, что подобный вид монтажа требует профессионального решения вопроса силами опытного электромонтера, знающего и соблюдающего требования нормативных документов. Для привлечения специалистов лучше не пытаться решать мучительный вопрос, кого звать в качестве электромонтера, а обратиться в управляющую компанию или в иную организации, занимающуюся эксплуатацией электрооборудования дома.

Замена автоматов в щитке цена Нижний Новгород

№ п/пНаименование работЦена
1Замена (однополюсного) автомата в щитке150
2Замена автомата (2-х полюсного) в щитке200
2Замена автомата (3-х полюсного) в щитке250
3Замена УЗО, ДИФА (2х-полюсного) в щитке300

Цены на электромонтаж подробнее

Установка и замена автоматов Нет ни одной квартиры или дома, в которых отсутствуют электрические средства защиты. Эти атрибуты являются обязательными. В их функции входит обеспечение помещения или квартиры безопасным электричеством. Как правило средства защиты стоят в щитке рядом с электросчетчиком и представляют из себя автоматы,(в старых постройках пробки- подлежат замене), УЗО, УЗИП и т.п.

Автоматические выключатели являются неотъемлемой частью безопасной работы проводки в доме. Именно автоматы защищают электропроводку от коротких замыканий и перегрузок по мощности.

Установка и замена автоматов происходит непосредственно в электрическом щитке. Поэтому, чтобы обезопасить себя и свою семью, обратитесь за помощью к опытному специалисту, обладающему необходимыми навыками по электромонтажу.

Автоматические выключатели, иногда выходят из строя. Причин поломок множество. И при первых признаках их неисправности необходимо срочно принять меры. Так как ремонт чаще всего невозможен или очень дорогостоящий, то легче заменить не исправные Как правило, в щитке находятся несколько автоматов. Это удобно и надежно. Каждый автомат отвечает за определенную группу потребителей. Зачастую отдельные линии выводятся для бытовой крупной техники для кухни, или же по автомату на каждую комнату. Но сколько бы ни было автоматов в щитке, всегда должен быть общий выключатель. При повреждении или выходе из строя дополнительных (групповых) автоматов достаточно обесточить щиток общим автоматом. Но при повреждении главного автомата задача несколько усложняется, т.к. его обесточить будет труднее, и, скорее всего придется производить замену под напряжением.

Замена автомата в электрическом щитке

практически ничем не отличается от его первоначальной установки. При демонтаже автоматических выключателей нужно быть осторожным. Несмотря на то, что изоляция проводников в электрическом щитке высокая, а контактные зажимы автоматов утоплены, все равно лучше отключить электричество. Большинство автоматических выключателей в современных щитах монтируются на ДИН-рейку. Демонтаж-монтаж таких аппаратов прост. Внизу автомата должна быть защелка на рейку, в которую легко входит средняя шлицевая отвертка. У многополюсных и дифференциальных автоматов таких защелок может быть две. Проблема с демонтажем может возникнуть, только если контакты повреждены. Зачастую причина повреждения контактов – перегрев. В этом случае при наличии запаса кабеля ( что всегда необходимо делать при монтаже) достаточно просто укоротить провод .

При установке автомата в щитке последовательность такая:

  • Верхним захватом ставим автоматический выключатель на рейку, отводим пружины и ставим на место нижнюю часть.
  • Защелкиваем пружины.
  • Зачищаем провода.
  • Заводим провода в автомат, относительно их предназначения.
  • Включаем питание и проверяем корректность работы устройства.

Если Вы не уверены в своих силах или не точно знаете правильность установки и замены автоматов в щитке, то обязательно обратитесь к специалисту. Стоимость установки автоматов относительно не велика. Поэтому не рискуйте своим здоровьем и безопасностью своей квартиры или дома. Воспользуйтесь услугами электрика, который не раз с таким сталкивался и имеет большой опыт. Качественная дальнейшая работа Вашей электропроводки, а, следовательно, и всей техники в доме, зависит от добросовестно сделанной работы по установке автоматических выключателей.

Вызвать электрика в Нижнем Новгороде для установки, замены автоматов Вы можете по телефону: +7(950)-612-82-09 ★2019★

Как подключить УЗО без заземления?

УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому

И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором

Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно

Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.

Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.

Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.

Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.

Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.

Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.

Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.

Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.

Подключение УЗО

Для того чтобы защитить людей от опасного поражения электротоком, например, при ненамеренном соприкосновении с голым участком провода или пробое на корпус бытового электроприбора, специалисты настоятельно советуют дополнительно включать в единую домовую или квартирную сеть УЗО.

Такое защитное устройство базирует свою работу на постоянном контроле баланса протекающих через электроприбор токов. При формировании утечки тока на корпус бытового оборудования либо на землю нарушается баланс. УЗО фиксирует такой дисбаланс, срабатывает, тем самым прерывает электроцепь и обесточивает нагрузку в доме.

Таким образом, замена старых пробок на автоматы считается необходимым процессом, поскольку увеличивает надежность электроснабжения потребителей и повышает условия безопасного проживания в доме. Работу должны выполнять обученные мастера, кроме того потребуется предварительное согласование с инспекцией РЭС.

Как заменить пробки на автоматы в квартире

Всем доброго времени суток дорогие друзья. Приветствую Вас на канале «Электрик в доме». Сегодняшний материал будет посвящен замене устаревших устройств защиты, а именно разберем, как выполняется замена пробок на автоматы. Как всегда я немного опишу, о чем пойдет сегодня речь.

Очередной заказ, который мне пришлось делать, находился в стареньком пятиэтажном доме. Молодая пара въехала в новую квартиру и как полагается затеяли ремонт. До этого там жили пожилые люди. Сами понимаете, в квартире менять нужно было все, начиная от сантехники с электрикой и заканчивая отделочными работами.

Счетчик с пробками установлен внутри квартиры на пластиковой подставке. Электропроводка алюминиевая. Моя задача как электрика заключалась в модернизации узла защиты — замене старых советских пробок на современные автоматические выключатели.

О замене электропроводки речь не шла, тем более на мои предложения выкинуть это все барахло и взамен установить нормальный электрический щиток с современной защитой заказчик отказался. Ну как говорится хозяин барин. Хорошо, что согласился установить дополнительно УЗО (об этом чуть ниже).

Это интересно: Промежуточное реле — назначение, принцип действия, устройство

Почему нагреваются пробки

Устаревшие модели электрических пробок нередко перегреваются, что способно вызвать пожар. Перегрев может быть вызван следующими причинами:

  • недостаточным контактом на пробках;
  • плохим контактом в розетках на включённых приборах или соединениях в электропроводке;
  • чрезмерной суммарной мощностью включённых потребителей;
  • нештатной работой бытовых электроприборов.

При возникновении подобной ситуации необходимо немедленно обесточить домашнюю электрическую сеть и выявить причину неисправности. Для этого следует провести полную ревизию проводки с проверкой состояния розеток и соединений проводов.

Замена автоматов. Установка автоматических выключателей

Замена автоматов.

Главные аппараты в электрощите квартиры, обеспечивающие безопасность эксплуатации электроустановки – это автоматические выключатели и УЗО. Средний срок службы автоматов составляет 10 лет, по истечении которого они подлежат замене. Во многих домах автоматы не менялись со времен постройки здания и таким образом представляют потенциальную угрозу, т.к. могут не сработать при возникновении аварийной ситуации в электропроводке.

Мы выполняем следующие работы в электрощитах:

  • Замена автоматов в электрощитах.
  • Реконструкция щитка в старом фонде — замена пробок на автоматы.
  • Замена пакетника на двухполюсный автомат.
  • Ремонт электрического щита — замена автоматов в щитке.
  • Установка УЗО для защиты человека от поражения электротоком.
  • Установка автоматов для подключения стиральной машины к электрощиту.

Помимо таких услуг как: установка автоматов и замена автоматов мы осуществляем: подключение узо, выполняем монтаж и замену счетчика электроэнергии, проводки в электро щите, а также установку электрощитов различной конструкции.

Установка автоматов.

В домах, построенных до 2000-х годов, как правило, отсутствует возможность подключить заземление. Поэтому кроме замены автоматов мы также рекомендуем установить УЗО для дополнительной защиты от утечек тока. В типовом квартирном электрощитке обычно установлены общий пакетный выключатель (пакетник) счетчик электроэнергии, 2-3 автомата. Таким образом электропитание делится всего на две группы и при отключении одного автомата обесточивается половина всех розеток и освещения. По этой причине при полной замене проводки или электрификации нового помещения устанавливается большее количество автоматов, чтобы повысить надежность электроснабжения.

Замена автоматов в щитке.

Автоматические выключатели могут устанавливаться в щите на лестничной клетке или во внутриквартирном щитке. Рассмотрим замену автоматов в наиболее распространенном типовом квартирном щитке, такие монтировались в хрущевках и некоторых девятиэтажках с 60-х по 80-е годы. Если у вас такой же электрощиток как на картинке, то есть три варианта его модернизации: 1. В этом случаи меняются только автоматы (при необходимости ставятся дополнительные). Счетчик и провода остаются прежние. Пакетный выключатель типа ПВ (расположен между автоматами), отключающий весь щиток, обладает крайне низкой надежностью – у него часто прогорают внутренние контакты, что может привести к короткому замыканию. Поэтому при наличии возможности и достаточной длине штатных проводов его можно заменить на двухполюсный автомат номиналом не более 20-25 А (ограничение по сечению вводного провода, как правило это алюминий 4 мм2).

2. Происходит замена всех автоматов, пакетника, а также электросчетчика, но сама монтажная панель не меняется

Обращаем ваше внимание, что при любых работах по вскрытию клеммной коробки счетчика и снятию пломбы предварительно нужно получить предписание ПетроЭлектроСбыта

3. Полностью демонтируется вся панель со старой аппаратурой, устанавливается новый пластиковый щиток с аппаратами защиты и компактным модульным счетчиком.

Выбор автоматического выключателя.

Из таблицы можно узнать, какого номинала автомат необходим для конкретного типа нагрузки:

Материалы для реконструкции электрощита Вы можете купить в магазинах Метизы, ЭТМ, Минимакс или строительных супермаркетах города. Самые надежные фирмы производители автоматов и УЗО это ABB и Legrand. Узнать более подробную информацию о стоимости работ, уточнить какие материалы вам необходимо приобрести, а также оставить заявку на вызов мастера можно ежедневно по телефону

с 10:00 до 20:00.

Замена электрических пробок на автоматы

Перед тем, как поставить вместо электропробок автоматы, нужно убедиться, что проводка способна выдержать нагрузку, которую будут давать домашние приборы

Устаревшие модели электрических пробок можно назвать одноразовыми, поскольку они способны выдерживать небольшие нагрузки (не более 5А). Некоторые люди дополнительно оснащают систему «жучками», которая позволяет электротехническому устройству выдерживать большие нагрузки, но это чревато коротким замыканием и возгоранием.

Автоматические предохранители способны выдерживать большие нагрузки бытовой техники и электрических приборов. При продолжительных перегрузках или коротком замыкании отключаются.

Несмотря на большое количество преимуществ, эти конструкции имеют недостатки.

  • Если приобрести модели сомнительного качества, они будут плохо включаться и выключаться.
  • Ограниченный запас прочности механизма.

Алгоритм действий

Замена электропробок на автомат

В целях личной безопасности работать требуется в средствах индивидуальной защиты. Надеваются резиновые перчатки и очки на случай, если из распределительного щитка «полетят» искры. Сложностей при замене старых пробок возникнуть не должно. Прежде всего, нужно обесточить помещение, сделать это можно с помощью рубильника, установленного на распределительном щитке. Далее, в зависимости от особенностей предохранителя, их выкручивают или изымают специальными щипцами. Эти щипцы можно применять и для изъятия вставки со съемных блоков.

В завершение на место, где ранее стояли устаревшие конструкции, устанавливают новые полностью работоспособные пробки.

Простые рекомендации, с которыми советуют ознакомиться все электромонтажники при выборе и установке новых электрических пробок:

    • Следует приобретать только качественные автоматы от известных производителей и в надежных местах.
    • Запрещается устанавливать автоматы с большей допустимой мощностью.

Нельзя использовать предохранители в роли выключателей.

Как подключить УЗО без заземления?

УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому

И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором

Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно

Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.

Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.

Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.

Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.

Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.

Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.

Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.

Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.

Установка нового аппарата защиты

Работы по установке автомата в электрощитке своими руками можно выполнять при наличии определенных навыков. Если после снятия выключателя была временная пауза, необходимо проверить отверткой-индикатором, что подводящие провода обесточены. Для установки аппарата на панели монтаж начинают с крепления его на DIN-рейке. Верхнюю часть захвата надо вставить на край рейки, а на нижнюю часть надавить до щелчка. Движением на себя убедиться в качестве фиксации. Зачищенные от изоляции жилы кабелей вставляются в контактные соединители и зажимаются винтами

При подключении проводов обязательно обращать внимание на их состояние

Если видны следы подгорания жилы, оплавления изоляции, такую часть провода надо удалить до участка, где эти дефекты не наблюдаются. Это позволит обеспечить необходимую надежность электрического контакта. При отсутствии у поврежденного провода запаса по длине, его вторичное использование может стать причиной подгорания контактов. Возможность установки автоматов в электрощитке своими руками позволяет решить проблему в самых экстренных случаях.

Чтобы проверить правильность работы автоматического выключателя, необходимо специальное оборудование. Оно позволяет определить, соответствует ли срабатывание теплового и электромагнитного расцепителей заявленным характеристикам. Без данного контроля возможна ситуация, когда факт неисправности защитного устройства, будет выявлен при перегрузке или коротком замыкании, которые могут привести к пожару.

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках. Так вот, при покупке не лишне будет пересчитать количество таких заклепок

На обычных выключателях, их как правило не менее 5шт

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.

Хотя часто попадается даже с четырьмя.

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам. У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше

Особенно это важно при плотном расположении автоматов в одном ряду

Зачем нужна замена пробок на автоматы

В эксплуатации находятся пробки 2-х типов, — белые, наиболее старые модификации, и чёрные с кнопочным пуском. По существующим правилам и одни, и другие нужно, чтобы владелец поменял.

Современные автоматические выключатели не имеют минусов, присущих защитным пробкам. Они способны выдержать довольно большие токи короткого замыкания (КЗ), поскольку имеют надежный механизм включения к проводам. Автомат не требуется часто менять как пробку, если она выбила. Просто-напросто нужно будет переместить рычажок в позицию «ON», заранее ликвидировав первоисточник перегрузок либо КЗ. Причина может быть не сложной, обычно, источником КЗ в домашней электросети бывают лампочки из-за перегоревшей спирали.

Если устаревшие самодействующие пробки способны отключаться даже от совместного включения электрочайника и бытовой стиральной машины, то внедрение в линию новейших автоматических выключателей избавит пользователей от такого неудобства. Суммарный ток двух автоматов примерно 20 А. Допустимая токовая нагрузка на автоматы позволяет одновременно пользоваться всеми лампочками, холодильником, телевизором, ПК с суммарной нагрузкой до 5 А и еще дополнительно подключить мощное оборудование на 10 А.
