Как самостоятельно поменять розетку

Монтируем новую розетку

Лучше всего устанавливать современные механизмы с подрозетником, поэтому заранее озаботьтесь его покупкой. Если он не входит в отверстие, то нужно при помощи сверла немного увеличить проем в стене. Чаще всего этого не требуется, так как современные устройства изготавливают по стандартным размерам. Фиксируется новый подрозетник при помощи гипса или цемента. Замажьте раствором все щели и надежно закрепите чашу в отверстии.

Подготовьте провода – снимите с них часть изоляции, обрежьте лишние жилы. Помните, что все работы нужно проводить при отключенном электричестве. Если провода коротки, то можно их надставить (места соединения обязательно заизолировать).

Остальную работу необходимо провести по следующему плану:

• подключить провода к контактам розетки (заземление прокладывается посередине, он выделяется среди других ярким желтым цветом, ноль находится справа, а фаза слева);
• аккуратно установите механизм в коробку;
• закрутите крепежные и распорочные винты;
• установите пластиковую крышку и закрепите ее.

Определить, какой из проводов, торчащих из стены, является фазой, можно при помощи отвертки-индикатора. Световой сигнал на ноле она не дает. После того как вы нашли фазу, стоит пометить ее маркером, краской или штрих-корректором.

После того как работы будут окончены, проверьте, насколько прочно розетка держится в стене, если она не дергается, то можно подавать электропитание

При подключении нового прибора важно правильно закрепить провода на клеммах. Все эти советы актуальны при замене розеток всех типов по устройству и предназначению

Как самому поменять розетку: последовательность действий

По большому счету, замена электрической розетки – штука весьма простая, и представить весь этот процесс можно в виде последовательности элементарных действий. После того, как проводка будет обесточена, для решения вопроса, как заменить розетку, следует предпринять следующие действия.

1. Берем отвертку крестиком и находим по центру розетки винтик – выкручиваем его и снимаем декоративную накладку.
2. Теперь смотрим по сторонам розетки – с двух боков также должен быть винтик с каждой стороны. Они удерживают разжимы – после того, как винты будут ослаблены (немного выкручены), розетка должна свободно вынутся из посадочной коробки. Как вариант, розетка может быть закреплена двумя маленькими шурупами по бокам (чуть дальше описанных выше винтиков). Еще один вариант – она может держаться и на разжимах, и на шурупах.

3. Отключаем розетку от проводки. Опять-таки, здесь потребуется открутить пару-тройку винтиков. Если проводка алюминиевая, то с ней можно не особо церемониться – просто отломать аккуратно провода от клемм. Все равно в этих местах алюминий сплюснут и сломается при первом возможном случае. Винтики, удерживающие провода, найти весьма несложно – нужно только проследить за проводом и в том месте, где он подсоединяется к розетке, вы найдете винты клемм.

4. Следующим этапом решения вопроса, как заменить розетку самостоятельно, является подготовка нового прибора к установке. И снова винтики – привыкайте, именно к этому и сводится вся работа по установке розетки своими руками. Распечатываем новую розетку, в ее центре находим винтик и, открутив его, снимаем декоративную накладку. Дальше расслабляем разжимы, причем так, чтобы розетка свободно входила в коробочку. Также расслабляем винты клемм, чтобы без особых усилий в них можно было вставить провода.

5. Подключаем розетку к проводке. Если в коробочке находится всего пара проводов, то подсоединить их к розетке весьма просто – один из них к одной клемме, а другой ко второй. Какой именно и куда вы подсоедините в этой ситуации, не имеет значения, главное, чтобы не на клемму заземления, которая обычно находится в центре (если она вообще есть).
6. Другое дело, когда в подрозетнике имеется провод заземления. В такой ситуации его необходимо подсоединить к заземляющей клемме, которая маркируется перевернутой буквой «Т», снизу которой имеются еще две горизонтальные палочки. Два других провода подсоединяются к оставшимся клеммам – без разницы к каким, лишь бы не к одной и той же.

После того как вы подсоедините провода к розетке и туго закрепите их винтами клемм, розетку можно будет вставлять в коробочку и крепить разжимами, опять-таки, туго затягивая винты. Завершающим этапом работ, связанных с решением вопроса, как поменять розетку дома, является установка декоративной накладки – она просто приставляется к розетке и прижимается к ней винтиком. В принципе, это и все – теперь идем к счетчику и включаем подачу тока. Если автомат не выбивает, и нигде не сверкают искры, значит работа выполнена правильно – единственное, что останется еще сделать, это проверить работоспособность розетки. Что-нибудь включить в нее и убедиться, что это что-нибудь работает. Вопрос, как поменять двойную розетку, решается точно таким же способом.

Подключение и установка новой розетки

Перед тем, как заменить розетку, определяем, где в кабеле фаза, ноль и земля. В соответствии с этим подсоединяем провода и затягиваем винты. Цветовая маркировка кабеля выглядит следующим образом:

• Фаза — белая, иногда красная, серая или черная;
• Ноль — синий или голубой провод;
• Земля — желто-зеленый провод.

Не соблюдение правил подключения может привести к замыканию электросети. В зависимости от типа розетки, крепиться она может распорками, дюбелями или болтами. Для того чтобы распорные лапки не мешали их фиксируют канцелярскими резинками.

Процесс установки электрической розетки выглядит следующим образом:

Со старых проводов удаляется изолента.

1. С помощью прижимного винта фиксируется первый провод – фаза. Зажим должен быть крепким, иначе провод будет отходить, и розетка перестанет работать.
2. Тоже самое проделывается с остальными проводами. Если дом старый и проводка не имеет заземления, верхнее крепление в розетке не используется.
3. На последнем этапе вся конструкция, которая уже подключена к сети вставляется в подрозетник. Установив конструкцию в подрозетник, болты не закручивают полностью, а только наживляют. Это делают для того, чтобы выровнять сердцевину точно по центру. Для этого болты закручивают поочередно, а в конце розеточную сердцевину фиксируют центровым болтом.

Схема подключения

В завершении на розетку устанавливают пластиковую панель или крышку, закрепляя ее шурупом. Проверяют, надежно ли сидит розетка на своем месте путем подключения одного из электроприборов. Если при вытаскивании вилки панель и сердцевина розетки не шатаются, все прошло, так как нужно. Но если розетка закреплена слабо, то придется снять верхнюю панель и затянуть все болты сильнее.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Необходимые материалы и инструменты

Следует отметить, что список реквизита будет довольно объемным. Однако, не стоит пугаться, так как перечень представляет необходимый набор для любых возможных работ по монтажу электрических розеток. Инструмент, необходимый именно в вашем случае, будет гораздо меньшим и будет зависеть от конкретного типа монтажа.

Необходимые материалы:

• непосредственно новая розетка;
• стартовая сухая смесь;
• короб (подрозетник);
• виниловая изоляционная лента (изолента);
• кабель необходимого сечения;

Подходящий инструмент:

• угловая шлифовальная машина (болгарка);
• круг на болгарку по бетону;
• перфоратор или ударная дрель;
• отвертка фигурная или прямая;
• индикаторная отвертка;
• измерительный прибор (вольтметр);
• пассатижи с изолированными ручками;
• ручной паяльник;
• уровень для отметки штроб;
• шпатель для замазки;
• съемник изоляции;
• диэлектрические перчатки;
• нож;
• фонарик;

Демонтаж старой:

1. Заранее подготовьте все необходимые инструменты, новую розетку и остальные материалы. Положите их так, чтобы можно было свободно до них дотянуться, и чтобы они не мешали вам.
2. С помощью индикатора фазы или мультиметра выясните, по какому проводу подается фаза. Запомните цвет этого провода. Если провода имеют одинаковый цвет, пометьте нужный нешироким кусочком изоленты.
3. При возможности обесточьте всю электрическую проводку в квартире. Это поможет не опасаться ударов током и позволит работать более уверенно. Если в вашем доме электрическая сеть состоит из нескольких параллельных сегментов, то можете отключить тот сегмент, который подает ток в комнату, где вы собрались менять розетку. Для этого в распределительном щитке отключите необходимый автомат. Если на улице уже темно или в комнате недостаточное освещение – воспользуйтесь фонариком.
4. С помощью отвертки отвинтите центральный болт старой розетки, чтобы снять переднюю панель.
5. Аккуратно проверьте наличие электрического тока с помощью измерительного прибора или индикатора напряжения. Если на какой-либо клемме светодиод индикатора загорелся – электричество отключено не полностью. Постарайтесь его отключить заново.
6. Теперь нужно освободить провода от контактов. Отвинтите болты зажимов проводов и с помощью пассатижей выньте провода из клемм. Освобожденные провода расположите так, чтобы они не касались друг друга или самой розетки. Для надежности можете заизолировать их изолентой.
7. Далее вынимаем старую розетку из подрозетника. Стоит учесть, что в некоторых старых квартирах, внутренними коробами могли не пользоваться и розетку крепили прямо в отверстие в бетоне.
8. Отвинчиваем распорные болты крепления розетки, чтобы освободить ее. Иногда она может крепиться с помощью дополнительных крепежных шурупов, которые располагаются по бокам внутреннего стакана или же сверху и снизу. Отвинчиваем их и вынимаем розетку.

Какими бывают розетки

Все современные приспособления для подачи питания к электроприборам можно классифицировать по типу установки:

1. Накладные. Они располагаются на деревянной или пластиковой подложке и подключаются к наружной электропроводке. Чаще всего такими розетками оснащают частные деревянные дома и дачи. Очевидным минусом таких конструкций является возможность поражения током (если некачественно сделать изоляцию).
2. Скрытые. Их можно встретить в квартире современного многоэтажного дома. Для обустройства таких розеток в стене делают подобие чаши, в котором прячется основной механизм. Туда же подходит электропроводка (в этом случае она находится в стене).

Можно также разделить розетки по назначению (например, выделить отдельно модель для радио и телефонную) и особенностям конструкции (с заземлением, таймером, уличные и закрытые).

На настоящий момент все чаще старые розетки меняют на обновленные варианты с винтовыми зажимами. Они являются наиболее надежными и безопасными.

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

• Подготовка и прокладка кабеля.
• Вырез ниши под розетку.
• Монтаж корпуса «подрозетника».
• Подключение контактов.
• Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Установка подрозетника для новой розетки

Перед тем, как заменить старую розетку на новую нужно подготовить для нее посадочное место. Хорошо, когда в старом варианте был подрозетник, тогда новое устройство монтируется в него. Если речь идет о старых постройках, коробку нужно будет устанавливать отдельно. Для бетонных стен подойдет пластиковый вариант. Для деревянных домов, в целях соблюдения техники безопасности, лучше воспользоваться металлической коробкой. При монтаже на гипсокартон выбирают специальные подрозетники с зажимами. В процессе монтажа их отодвигают, тем самым надежно фиксируя коробку в стене.

Как заменить розетку в квартире в том месте, где изначально не было подрозетника? Новый подрозетник устанавливается в старое отверстие и фиксируется с помощью алебастра. Консистенция его должна быть настолько густой, чтобы фиксировать коробку даже в незастывшем состоянии. Смесь наносится на стенки отверстия и равномерно распределяется. Тоже самое проделывается с внешним торцом подрозетника. Не забываем выломать в нем отверстие под провода и предварительно продеть их.

Обратите внимание, что на краях подрозетника есть два отверстия под шурупы. Расположить их нужно строго горизонтально. Коробка вставляется в нишу, алебастром заполняется пространство между ее стенками и стеной, и устраняются все неровности на стене

Перед тем, как заменить розетку в стене следует подождать, пока застынет алебастровая смесь. В случае если длина подрозетника больше чем углубление в стене, его задняя часть отрезается. Если больше ширина, то расширяется само углубление в стене

Коробка вставляется в нишу, алебастром заполняется пространство между ее стенками и стеной, и устраняются все неровности на стене. Перед тем, как заменить розетку в стене следует подождать, пока застынет алебастровая смесь. В случае если длина подрозетника больше чем углубление в стене, его задняя часть отрезается. Если больше ширина, то расширяется само углубление в стене.

Замена электрической розетки

Заменить розетку своими руками – задача, посильная практически для каждого хозяина. Для работы потребуются фонарик, обычные отвертки, индикаторная отвертка (со встроенной в ручку лампочкой), с помощью которой определяют наличие напряжения в сети, плоскогубцы, нож, изоляционная лента.

Чтобы обеспечить безопасность при замене выключателей и розеток, нужно запомнить несколько правил:

• работать можно только с обесточенными розетками;
• нужно обязательно предупредить домочадцев о необходимости обесточки дома, чтобы кто-нибудь по ошибке не включил электричество во время выполнения работ;
• работать следует обязательно в хлопчатобумажных перчатках;
• все используемые инструменты должны иметь изолированные ручки без трещин и повреждений.

Перед тем как самостоятельно заменить электрическую розетку, сначала нужно её обесточить. Для этого отключают напряжение на распределительном щитке. На всякий случай затем проверяют отсутствие напряжения в розетке с помощью индикаторной отвертки. Для удобства работы используют фонарик, который пригодится даже при дневном свете.

Первый этап работы по замене розетки в квартире заключается в демонтаже старой электророзетки. С помощью отвертки откручивают наружную ее часть – пластмассовую панель.

Под рамкой располагается основная, контактная часть розетки. Она прикручена небольшими болтиками к подрозетнику, находящемуся в стене. Иногда она прикреплена на лапках, расположенных по бокам. Контактную часть тоже аккуратно откручивают и вынимают из стены.

Далее отсоединяют провода от контактов розетки. При этом обязательно надо запомнить, какого цвета провод к какому контакту был прикручен, т. е. какой провод является фазой, какой нулем, а какой заземлением. Важнее всего при трехпроводном кабеле не ошибиться с заземляющим проводом. Чаще всего он бывает желтоватого цвета. Если кабель двухпроводной, то заземление в нем отсутствует.

Когда проводки отсоединены, оценивают их состояние – не повреждена ли изоляция, не сгорел ли сам провод. Если все в порядке, то провода выглядят как новые. Если же контакт нагревался, то кончики проводов почерневшие, а изоляция оплавленная или потрескавшаяся. При замене розетки своими руками поврежденный участок провода надо удалить, помня при этом, что концы кабеля должны выходить из стены примерно на 10 см – нельзя обрезать слишком коротко. Когда возможность отрезать отсутствует, кончик провода зачищают острым ножом. В качестве новой изоляции применяют изоленту. Затем приступают к монтажу новой розетки. Предыдущие действия повторяют в обратной последовательности: провода прикрепляют к соответствующим контактам, аккуратно затягивают крепящие болтики. (Слишком туго затягивать не надо, иначе они могут «перекусить» проводок.) Вставляют контактную часть розетки в подрозетник и крепят наружную панель.

При покупке розетки нужно проверить ее качество. Вилка должна входить и выходить плотно, даже с небольшим усилием. Если она болтается и выпадет из розетки, то розетка бракованная. Ее эксплуатация может привести к выходу из строя электроприборов.

Подробно о том, как самому заменить розетку, рассказывается в этом видео:

Установка новой розетки

1. Монтаж новой розетки начинается с установки нового подрозетника. Удобно, когда его размер точно подходит под отверстие в стене, но если это не так, то его можно обрезать до нужного нам размера либо наоборот, аккуратно увеличить размер отверстия.
2. После примерки подрозетника в стену, нужно закрепить его при помощи цементного или гипсового раствора. Приготовить его можно путем смешивания сухого материала с водой, доводя консистенцию смеси до такого состояния, чтобы она и в не застывшем виде могла зафиксировать подрозетник в стене.
3. При помощи шпателя раствором заполняется дырка в стене, и смесь равномерно распределяется по краям отверстия. В подрозетнике выламывается окошко для продевания проводов. Затем на его торцевую часть тоже накладывается немного раствора. Провода протягиваем через отверстие дна подрозетника и закрепляем деталь в стене.
4. Корректируем при помощи смеси повреждения в стене и заполняем ею все имеющиеся щели.
5. После этого благополучно дожидаемся момента, когда раствор полностью засохнет и затвердеет, и продолжаем процесс установки розетки.
6. При помощи кусачек избавляемся от изоляции на проводах и укорачиваем излишнюю длину жилы. Если смущает лишняя длина провода, то лучше все же не укорачивать его, а поместить во встроенную часть розетки. Удлинить проводку можно при помощи дополнительных частей нового провода.
7. Переходим к подключению новой розетки и закреплении ее в стене.
8. Выкрутив болт, убираем с выключателя панель. Помещаем провода в контакты розетки и фиксируем их при помощи закрепления болтов отверткой.
9. Обычно разные провода отличаются по цвету. В таком случае, фазный провод имеет белый, красный либо коричневый цвет, нулевой провод – синий либо черный цвет и провод заземления окрашен в желтую или зеленую цветовую гамму.
10. В случае отсутствия цветовых различий на провод с фазой желательно поставить отметку маркером. Проверить наличие тока в нем нужно еще до подключения к новой розетке при помощи указателя напряжения. Фазный провод принято подсоединить к правому контакту.
11. После этого новую розетку помещаем в подрозетник, поправляем ее положение на стене и закрепляем при помощи винтов.
12. Последним действием по установке новой розетки является закрепление ее крышки при помощи закручивания центрального винта.
13. Проверяем работоспособность новой розетки при помощи подключения любого электронного устройства. После этого возобновляем подачу электроэнергии, помещая выключатель на щите в соответствующее положение.
14. Чтобы процесс замены розетки на новую впервые для вас прошел более уверенно, и вышеописанные замечания по теме, как поменять розетку самому, были максимально понятны, просмотрите видео с подробной демонстрацией всех указанных действий.

Замена выключателя света

Замена выключателя света в квартире – совершенно несложная операция, которая не займет много времени и не потребует никаких особых навыков.

Чтоб заменить выключатель своими руками, необходимо иметь:

• новый выключатель того же типа, что и прежний (одноклавишный, двухклавишный и т. п.);
• обычную отвертку;
• индикаторную отвертку;
• пассатижи;
• нож;
• изоленту;
• фонарик.

Далее рассмотрена последовательность работы на примере одноклавишного выключателя.

Перед тем как самостоятельно заменить выключатель, в первую очередь, нужно отключить электричество в той комнате, где будет вестись работа (или во всем доме). Затем снимают наружную часть выключателя (декоративную панель), чтобы получить доступ к электрическим проводам и клеммам, к которым провода подсоединены. Панель может крепиться на болтиках или защелках в зависимости от модели выключателя.

После этого нужно убедиться, что неисправен именно выключатель, а не провода светильника. Для этого подключают электричество и с помощью индикаторной отвертки проверяют, на какой из клемм находится фаза в выключенном состоянии выключателя. При замене выключателя своими руками поочередно касаются кончиком индикаторной отвертки обеих клемм. При касании одной из них должна загореться лампочка-индикатор на отвертке. Переводят выключатель во включенное состояние и проверяют еще раз. Теперь индикатор должен загореться при касании второй клеммы.

Для того чтобы выбрать подходящий для определенный стены выключатель, нужно запомнить, что все эти коммутационные аппараты имеют два вида монтажных коробок. Первый – стандартный короб (для кирпичных и бетонных стен), второй – установочная коробка с фиксаторами (для гипсокартонных стен).

Для продолжения работ вновь обесточивают помещение. Старый выключатель демонтируют, для чего открепляют провода от клемм, отворачивают крепежные винты и вынимают его из стены. Затем оценивают состояние проводов. Если при демонтаже отломилась оголенная часть проводка, зачищают изоляцию, чтобы остался оголенный кончик необходимой длины для подсоединения к клемме.

Далее наматывают проводки на клеммы нового выключателя. Оголенная часть проводка не должна выступать за габариты клеммы более чем на 2–3 мм. Если выступает сильнее, то изолируют этот участок с помощью изоленты.

После этого вставляют выключатель в отверстие и плотно прикручивают его крепежными винтами, надевают декоративную панель. Затем включают электричество и проверяют работу нового выключателя. Если все сделано правильно, лампочка светильника загорится.

А теперь посмотрите видео о замене выключателя, чтобы лучше понять, как выполняется эта работа:

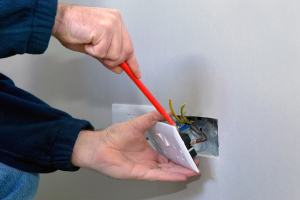

Демонтаж старой розетки

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

• Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
• Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

откручиваем винт удерживающий распорные лапки

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

откручиваем винт удерживающий провод

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

вытаскиваем старую розетку

розетка демонтирована

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:
