Как заменить ТЭН в стиральной машине

Как заменить тэн, расположенный спереди?

Алгоритм действий простой:

  1. Чтобы снять переднюю панель машины, нужно, убрав на ней два винта, потянуть деталь назад и отложить в сторону.
  2. Затем снимается отсек моющих средств. Для этого выкручиваются винты (их два) и путем нажатия на защелку с обратной стороны, вытаскивается деталь.
  3. Придется достать уплотнитель на баке загрузки. Чтобы это сделать нужно снять металлический обруч, растянув пружинку.
  4. Самое время заняться передней крышкой. Она прикреплена винтами и возможно дополнительно держится на клипсах, поэтому потяните ее вперед и вниз.
  5. Время заняться проводами на блокираторе дверцы. Отсоединить их можно без затруднения.
  6. Переходим к нагревательному элементу, расположенному внизу бака. Для начала снимаются клеммы, разъемы термодатчика и провод заземления, находящиеся с торца детали. Это делается для извлечения термодатчика.
  7. На тэне нужно открутить крепление-гайку, и вдавить болт внутрь.
  8. Прежде чем вытащить деталь, немного раскачайте его вверх-вниз.
  9. Очистительные работы. Необходимо убрать весь мусор, остатки порошка и накипи из бака.
  10. Установка нового тэна происходит в обратном порядке: подключаем термодатчик и вставляем на место с присоединением всех проводов и закручиванием гаек.
  11. Собираем машину.

Тэн заменен, осталось его проверить в работе.

Поиск неисправности

Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:

  • Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
  • Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
  • Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.

Внимание
При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны.. Но указанные признаки – косвенные

Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

  1. На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на отметку «сопротивление»). Стрелка резко соскочила к нулю? Спираль явно перегорела.
  2. На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.

    Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.

  3. Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

  • Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
  • Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
  • Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
  • Сдвигаем панель управления, но снимать ее пока не нужно.
  • Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
  • Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
  • Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
  • Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.
Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Демонтаж электрических контактов и ТЭНа

В большинстве случаев нагревательный элемент располагается под баком. Выглядит он (вернее его часть с контактами) как овальный блок с тремя контактами и гайкой посередине. Последняя — крепление ТЭНа через уплотнительную манжету.

Перед демонтажем нагревательного элемента снимите клеммы с контактов, запомнив, где какой стоял. Отсоедините и клемму провода заземления в центре, а также, отогнув клипсу в разъеме, колодку с проводами датчика температуры.

Теперь дело за центральной гайкой. Аккуратно открутите ее, не снимая до конца, и надавите внутрь. Это нужно для того, чтобы сжатая внутри резиновая манжета уменьшилась в профиле и обеспечила свободный выход нагревателя из установочного гнезда стирального бака. Чтобы продавить гайку со шпилькой внутрь возможно потребуется постукивание молоточком через какую-нибудь деревяшку, чтобы не испортить резьбу.

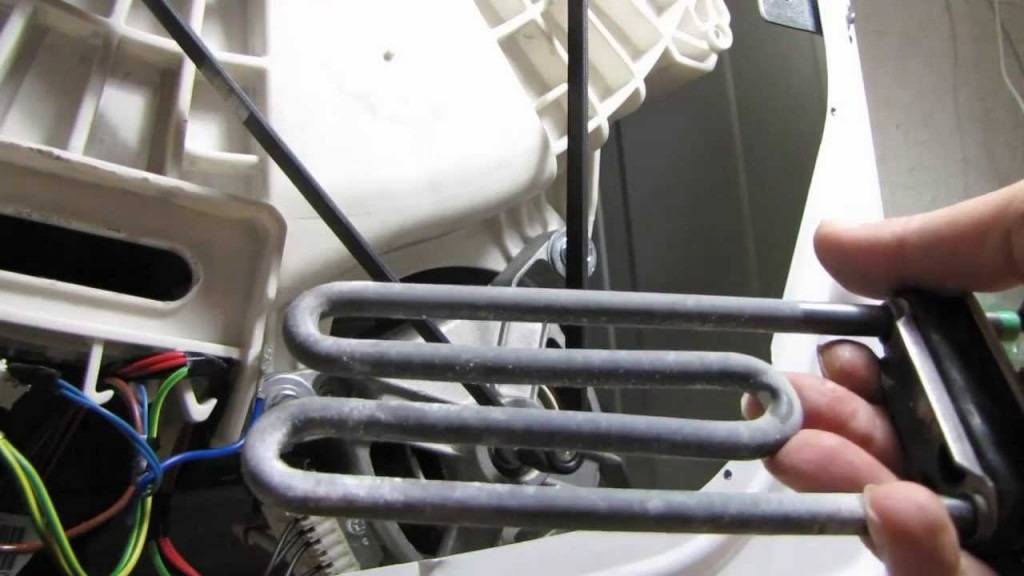

После того, как шпилька утопится внутрь, аккуратно извлеките нагреватель из гнезда бака. Т.к. края фланца ТЭНа острые, стоит заранее защитить пальцы перчатками. Усилия вытягивания могут быть довольно большими и возможно потребуется поддевать уплотнительную резинку отверткой. В этом следует проявить аккуратность и терпеливость, не прилагая чрезмерной силы и не повреждая инструментами бак и ТЭН.

После того, как наконец элемент полностью будет извлечен, наступает момент истины — ТЭН может быть в хорошем состоянии с чистой поверхностью, что говорит о качественных моющих средствах и не жесткой воде. Либо на нем будет налет накипи, от которого придется избавляться, положив рабочую часть трубки в тазик с антинакипином. После очистки поверхности трубок нагревателя протрите их насухо и очистите возможные загрязнения резинового уплотнения. Теперь он как новый и его вновь можно использовать.

Если вы уже догадывались, что нагреватель вышел из строя и уже купили запасной (как правило ТЭН подходит для разных моделей машинок и стоит от 600 до 800 рублей), просто замените его, установив на прежнее место.

Нагреватель (ТЭН) для стиральной машины Indesit, Ariston, Hotpoint 1700W, <190мм-195мм>, с отверстием под датчик

Для завершения ремонта и профилактики проделайте все операции в обратном порядке, затянув гайку уплотнителя, привинтив контакты и подсоединив клемму заземления. Установите крышку и привинтите ее винтами.

Если вы столкнулись с другими поломками стиральной машинки, этот практикум позволит вам починить и другие элементы. Например, вы без проблем сможете заменить изношенный ремень привода. Или, если машинка не запускается, наверняка причина в сточившихся угольках контактов ротора электродвигателя (два прямоугольных стержня на медных проводках с пружинками).

Вы легко определите это, если извлечете их из специального отсека на двигателе машинки и замерив размер стержней. Он не должен быть менее допустимого для данной модели агрегата.

  • Как починить LED-лампочку самостоятельно: пошаговая инструкция
  • Как починить наушники самостоятельно: пошаговое руководство
  • Как починить смартфон и планшет своими руками: основные тонкости ремонта

Фото: компании-производители, Андрей Киреев

Признаки неисправности ТЭНа в стиральной машине

Стиральная машина любой марки, будь то Indesit, Ariston или Bosch, обязательно подает сигналы о поломке ТЭНа. Основные признаки неисправности нагревателя:

  1. Вода в процессе стирки не нагревается. Если при запуске режима стирки с высокой температурой вода остается холодной, значит, ТЭН не функционирует. Когда процесс стирки доходит до этапа нагревания воды, машинка прекращает работу и выдает ошибку. При этом программы, при которых не нужно нагревать воду, могут работать в обычном режиме.
  2. Перед началом нагрева воды техника «выбивает автомат» – отключает прибор, который предохраняет от сгорания электрические линии, идущие после него. Сбой происходит примерно на 10-12-й минуте после запуска программы стирки. Чаще всего это указывает на короткое замыкание спирали, которая располагается внутри ТЭНа.
  3. Машинка «выбивает» устройство защитного отключения (УЗО). Неприятность случается сразу после включения техники или непосредственно перед нагревом воды. Некачественная изоляция ТЭНа может вызвать попадание тока на корпус и привести к автоматическому отключению УЗО.

Проверить работоспособность ТЭНа можно с помощью мультиметра

Если в работе машинки наблюдается один или несколько признаков поломки, возможно, нагреватель вышел из строя и требует замены. Точно определить работоспособность ТЭНа позволяет проверка специальным прибором – мультиметром, после чего можно быть уверенным в неисправности и приступать к замене нагревателя.

Как увеличить срок службы тэна

Для того, чтобы нагреватель служил долго необходимо:

  • Не злоупотреблять частыми длительными стирками на больших температурах. Новейшие стиральные средства обеспечивают большую эффективность удаления загрязнений и на малых температурах воды.
  • Сильная и частая термическая обработка негативно и отражается на вещах;
  • Следить за качеством используемой воды и моющих средств для стирок. При необходимости устанавливать фильтры, смягчающие её;
  • Периодически производить профилактику для удаления возможных скопившихся отложений в приборе. Данная профилактика будет полезна и многим другим деталям и узлам вашего изделия. А скопления жира и накипи могут оставлять неприятный запах в вашей одежде.

Где находится ТЭН в стиральной машине? Причины поломки

Расположение элемента может отличаться в зависимости от марки стиралки. Предположительно, в моделях «Аристон», «Ардо», Candy, Indesit, «Электролюкс», Zanussi деталь скрывается за задней панелью. А вот в СМА AEG, «Беко», Bosch, «Сименс», Samsung, «Вирпул» ТЭН чаще всего располагается за передней крышкой.

Не уверены, где искать деталь? Тогда осмотрите корпус СМА. Если задняя крышка сплошная, значит, нагреватель там. Если маленькая, стоит посмотреть за передней стенкой. Проблема в том, что демонтировать ее хлопотно. Поэтому проще заглянуть за заднюю крышку.

На срок эксплуатации ТЕНа влияют такие факторы:

  • Жесткая вода.
  • Перепады напряжения в сети.

Точно определить, нужна ли замена нагревательного элемента (ТЭНа), поможет тестер-мультиметр. Но есть и косвенные признаки, которые указывают на неполадку:

  • Гранулы порошка плохо растворяются, на белье остаются следы моющего.
  • Приложив ладонь к стеклу люка спустя 15–20 минут от старта программы с подогревом, вы почувствуете, что оно оказывается холодным.

Перед тем, как поменять деталь, подготовьте сменный элемент. Подбирается индивидуально для каждой модели СМ. Также пригодится торцевой ключ, отвертка и жидкое мыло.

Замена спирали ТЕНа своими руками

Выяснили, где находится элемент? Теперь приступайте к разборке корпуса. Перед началом работ отключите технику от сети, перекройте впускной вентиль. Желательно слить остатки воды, чтобы при наклоне машины она не попала на детали.

  • Откройте нижний люк (панель).
  • Подставьте емкость.
  • Выкрутите фильтр.

Дождитесь слива воды.

Перед тем, как вынуть ТЭН из стиральной машины, демонтируйте панель.

  • Выкрутите сзади крепежные винты, чтобы убрать верхнюю крышку.
  • Открутите болты по периметру задней панели. Уберите ее в сторону.

Чтобы убрать внешнюю стенку:

  • Достаньте лоток-дозатор из корпуса.
  • Откройте загрузочную дверцу.
  • Отогните манжеты люка.
  • Подцепите хомут отверткой, снимите с места.

  • Выкрутите винты по периметру.
  • Подтяните стенку вверх и снимите.

Доступ открыт. Теперь переходим к тому, как снять и установить ТЭН в стиралке.

  • Деталь находится под баком в посадочном отверстии округлой формы.
  • Отключите питающие провода.
  • Чтобы подтвердить поломку детали, возьмите мультиметр.
  • Установите на тумблере режим измерения сопротивления.
  • Приложите щупы к контактам.

  • Исправный элемент покажет значения от 20 до 30 Ом.
  • Изделие фиксируется в гнезде с помощью прижимной пластины. Как его вытащить? Для этого скрутите центральную гайку (не до конца). Протолкните болт внутрь. Слегка подденьте основание отверткой. Перед тем, как вытянуть и заменить ТЭН, проследите за состоянием уплотнителя. Желательно не повредить его при изъятии.

После окончания демонтажа осмотрите посадочное отверстие. Удалите грязь и мусор.

Как вставить ТЭН на место:

  • Накрутите гайку на болт нагревателя.
  • Вставьте его в отверстие.

После фиксации нагревателя прижимной гайкой к нему подключается проводка. Подключение ТЭНа проводится в обратном порядке. Как только работы будут окончены, запустите тестовую стирку не менее чем в 50 градусов. Убедитесь, что вода нагревается и нет протечек уплотнителя.

Проведение работ показано на видео:

Это ремонт средней сложности, поэтому вы справитесь самостоятельно. Придерживайтесь последовательности замены, соблюдайте технику безопасности.

Как произвести замену детали?

Прежде чем приступать к замене ТЭНа, обязательно обесточьте машинку-автомат, перекройте кран, отвечающий за подачу воды. Дальше можно выдвинуть стиралку в центр комнаты, чтобы с ней было удобно работать. После нужно заняться отсоединением боковой стенки корпуса – для этого достаточно выкрутить несколько болтиков, расположенных по ее периметру. Дальнейший алгоритм действий будет таковым:

  • отыщите место расположения ТЭНа – «гнездо» находится в самом низу;
  • сбросьте проводку. Перед этим лучше сфотографировать, как подключены фишки, чтобы не запутаться при обратной сборке;
  • отсоедините от нагревателя фишку датчика температуры;
  • открутите центральную гайку, фиксирующую ТЭН;
  • извлеките нагревательный элемент из «гнезда».

Нагревательный элемент должен вытягиваться вместе с уплотнительной манжетой. Если резинка «усохла» и не «идет», обработайте ее жидкостью для мытья посуды. Средство поможет размягчить прокладку. Демонтировав нагреватель, лучше сразу почистить посадочное место от грязи, мусора, кусков накипи. Сделать это можно сквозь отверстия ревизионного окна. Закончив с «уборкой», стоит приступить к установке нового, исправного ТЭНа.

Если в нагревателе был термостат, достаньте его из старой детали и всуньте в отверстие нового ТЭНа. Дальше можно вставить элемент в гнездо и затянуть ключом центральную гайку. Подсоедините на место все контакты, провод заземления и фишку температурного датчика. Так можно поменять нагреватель «вертикалки». Останется лишь собрать корпус и запустить тестовую высокотемпературную стирку. Это позволит убедиться, что нагрев есть.

Пошаговая инструкция

Перед тем как снять ТЭН со стиральной машины, нужно демонтировать переднюю или заднюю панель.

Чтобы ее снять, необходимо:

  • отключить СМА от сети;
  • перекрыть подачу воды и отсоединить шланг;
  • вынуть лоток дозатора порошка;
  • демонтировать хомут крепления уплотнителя загрузочного люка;
  • протолкнуть резиновую деталь внутрь барабана;
  • отсоединить провода от панели управления и привода защелки люка;
  • выкрутить саморезы в верхней и нижней частях панели;
  • приподнять деталь и движением на себя снять с крючков.

После этого возможна замена ТЭНа стиральной машины.

Как снять ТЭН со стиральной машины

ТЭНы в СМА крепятся при помощи уплотнительной прокладки, которая расширяется после ее поджатия гайкой. Для замены ТЕНа нужно выполнить следующие действия:

  1. Отсоединить провода питания, сняв клеммы с выводов нагревателя. Если на фланце элемента установлен датчик температуры, то необходимо его отключить и демонтировать заземляющий проводник.
  2. Открутить на 4-5 оборотов гайку, расположенную на шпильке посередине фланца.
  3. Вдавить шпильку внутрь барабана. Это ослабит уплотнительный узел. Применять молоток для этого не надо.
  4. Извлечь нагреватель из бака. Если достать ТЭН не удалось, то его нужно покачивающими движениями сдвинуть с места, а затем потянуть на себя.

Чрезмерных усилий для демонтажа элемента прилагать не надо, т.к. можно повредить посадочное место, а это приведет к появлению течи. После того как вытащили ТЭН, можно извлечь температурный датчик. У него нет крепления, а герметичность достигается плотной посадкой в уплотнительной резине.

Как проверить работоспособность ТЭНа

Перед тем как заменить ТЭН в стиральной машине, нужно выяснить причину его поломки. Визуально найти дефект невозможно, т.к. почти вся поверхность трубки покрыта накипью. Поэтому причину поломки определяют с помощью мультиметра. Для этого нужно:

  1. Перевести переключатель режимов в положение измерения сопротивления в диапазоне 200 Ом.
  2. Подсоединить щупы прибора к выводам нагревателя. У работоспособного элемента мощностью 2 кВт сопротивление проводника составляет 20-30 Ом. Если прибор показал 1, то значит спираль перегорела. Этого достаточно, чтобы забраковать деталь.

В случае, когда мультиметр показал наличие сопротивления близкого к нормальному, проверяют пробой на корпус. Для этого потребуется мегомметр, т.к. тестер измерить точно такую величину не сможет. Значение сопротивления изоляции нагревателя должно быть более 500 мОм. Если же прибор показал значение Rиз. 50-100 мОм, то возможно появление тока утечки в элементе в горячем состоянии. Этот показатель является браковочным, поэтому следует поменять ТЭН.

Установка нового

Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры. Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.

Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.

После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.

Как добраться до нагревателя?

Узнав, где находится ТЭН в машинках «Бош», многие пользователи отказываются от самостоятельного демонтажа и ремонта. Разборка СМА занимает много времени. Последовательность действий:

  • Стиралка должна быть отключена от воды, канализации и электричества. Ее выдвигают на свободное пространство — чтобы было удобнее разбирать.
  • Крестовой отверткой откручивайте шурупы, которые удерживают верхнюю крышку.
  • Снимите крышку, а затем достаньте контейнер для порошка.
  • За контейнером вы увидите два шурупа — их также нужно выкрутить. Теперь можно демонтировать панель управления. Делайте это предельно аккуратно, иначе можно оторвать проводки. Панель поместите сверху — на месте крышки.
  • Теперь нужно убрать цокольную панель. Бывает, она прикреплена посредством защелок, тогда используйте отвертку плоского типа, чтобы аккуратно отстегнуть крышку.
  • Открыв дверцу, отогните манжету и переходите к снятию хомута. Манжета заправляется вовнутрь.
  • Осталось выкрутить винтовые соединения, на которых крепится дверца.
  • Снимите замок блокировки, открутив 2 шурупа. Отсоедините проводки, идущие к замку.

Все, передняя панель может быть снята. Доступ к интересующему нас элементу получен, осталось узнать, как снять ТЭН и как его заменить.

Самостоятельная замена нагревательного элемента

Ну вот, доступ к нагревателю мы получили. Все последующие действия абсолютно аналогичны и не зависят от того, с какой стороны машины находится ТЭН.

Мы уже определились, что нагреватель находим в нижней части бака. Если нет полной уверенности в неисправности ТЭНа, можно прозвонить его тестером. Сгорел? Что и требовалось доказать. Потребуется снять провода с контактов. Они обычно держатся довольно плотно. Просто аккуратно стягиваем их при помощи отвёртки.

Теперь надо открутить болт, которым крепится нагревательный элемент. Остаётся только извлечь ТЭН

Его нужно осторожно, чтобы не повредить бак, вытянуть наружу. В современных стиральных машинах непосредственно в нагревательном элементе установлен термистор (температурный датчик)

Они очень редко приходят в негодность и практически наверняка в нерабочем ТЭНе остался исправный термистор. Можно проверить его тем же тестером. Замеряется сопротивление сначала холодного датчика и потом сопротивление помещённого в горячую воду.

Если эти показатели значительно отличаются – термистор исправен. А значит, его вполне можно установить на новый нагревательный элемент. Тем более, если он не укомплектован датчиком.

Обратный процесс сборки описывать смысла нет. Абсолютно же самое, но только в обратном направлении. Когда сборка завершится, останется только подключить стиральную машину обратно к коммуникациям и проверить её работоспособность. Всё готово.

Вот так запросто и без особых затруднений можно самостоятельно осуществить замену нагревательного элемента практически любой стиральной машины-автомат. А понесённые на приобретение ТЭНа затраты, наверняка очень сильно отличаются от расценок в прайсе сервисной компании. Теперь вы знаете, что многие виды ремонта стиральным машин легко можно осуществить своими руками. Не такая уж тяжёлая задача.

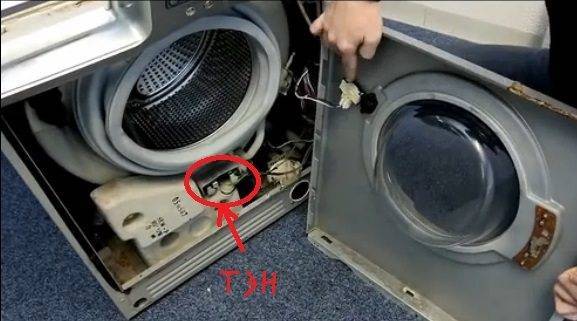

Тэн спереди

Как мы говорили раньше, зачастую во всех моделях тэн располагается за задней крышкой. Но если у вас прибор фирмы Bosh, LG или Samsung, за задней панелью вы найдете только приводной ремень, который крепится к мотору. Сам тэн расположен спереди, под барабаном. Итак, рассмотрим работу поэтапно.

Снимаем верхнюю панель

Для начала, вам нужно снять верхнюю крышку. Для этого открутите два винта, которые крепят крышку. Они находятся сзади. Они могут быть под крестовую отвертку, плоскую или торкс. Открутив их, потяните крышку назад и снимите ее. Затем выньте лоток для моющих средств. На его месте тоже будут 2 самореза, которые нужно открутить. С обратной стороны лицевой панели есть защелка, которую следует отодвинуть. Тогда она снимается.
Снимаем стальной обруч и резиновый уплотнитель Следующий этап – снять стальной обруч, который держит уплотнитель (резиновую манжету) на люке загрузки. Это кольцо стягивает обычная проволочная пружина. Вам нужно растянуть пружинку и снять обруч с уплотнителя. Теперь снимите резиновый уплотнитель. На передней панели, снизу или спереди должны быть саморезы, которые тоже нужно открутить. Осталось снять крышку. Она может крепиться дополнительно клипсами. Поэтому крышку необходимо немного вывести вперед и опустить вниз. Возле люка есть блокиратор двери. От него нужно отсоединить провода. Теперь можно убрать панель и перейди к самому тэну.
Контакты Он расположен внизу бака. Сразу на торце тэна вы увидите две клеммы питания, провод заземления и разъем термодатчика. Сначала снимите клеммы, заземление и извлеките термодатчик. Чтобы правильно все соединить после замены, расположение проводов можно запомнить или лучше сфотографировать. Остается только открутить крепление в виде гайки. Возьмите торцовый или рожковый ключ и отвинтите гайку, но не до конца. Вдавите болт вовнутрь, чтобы тэн можно было извлечь. Теперь движениями вверх-вниз расшатайте тэн и аккуратно вытащите его. Проведите профилактику бака. Все остатки порошка, накипи и остальной мусор нужно убрать. Теперь нужна замена тэна. Купите новый тэн, отталкиваясь от маркировки прежнего. Подсоедините к нему термодатчик и вставьте на нужное место. Если есть направляющие, в них нужно попасть и всунуть прибор

Зажмите крепежную гайку, подсоедините провода, их важно не перепутать. Последний этап – обратная сборка машинки

Посадочное место нагревательного элемента

Вот и все. Тэн успешно заменен. Так как марка марке рознь, то крепежи могут находиться в разных местах, но порядок действий и принцип один для всех.

Проверьте тэн

Подготовка к замене детали

Для того чтобы заменить ТЭН на вашем устройстве, вам потребуются следующие инструменты:

  • плоская и плюсовая отвертки;
  • смазка (отлично подходит WD-40);
  • торцевая головка.

Прежде всего для замены детали нужно приобрести исправный ТЭН. Для того чтобы не прогадать с подходящей маркой и моделью, снимите поломанный нагреватель и вместе с ним отправляйтесь покупать новый.

Нагревательный элемент чаще всего располагается в нижней части бака стиральной машины. Обнаружить его иногда получается не сразу, ведь в устройствах одних производителей доступ к ТЭНу осуществляется через заднюю панель корпуса, а в других – через переднюю.

ТЭН может иметь различную форму (в виде букв W или U) и располагаться в разных частях агрегата в зависимости от фирмы-производителя

Предугадать расположение детали в своем приборе можно, внимательно осмотрев корпус агрегата. Наличие громоздкой задней крышки может указывать на то, что нагреватель размещен именно в дальней части машинки. Подобное расположение детали характерно для устройств фирм Indesit, Ariston, «Атлант», Zanussi, Candy и Electrolux. А вот демонтировать переднюю панель вам, вероятнее всего, придется для замены ТЭНа на стиральной машине Samsung. Также в передней части агрегата нагреватели часто устанавливают фирмы LG и Bosch. Процесс снятия передней панели прибора (в отличие от задней) более трудный и длительный.

Для доступа к нагревательному элементу в машинке с вертикальным типом загрузки вам понадобится демонтировать ее боковую стенку

После того, как необходимый элемент найден, проведите следующие действия:

  1. Запомните (а лучше сфотографируйте) положение проводов на контактах нагревателя. В случае, если в дальнейшем деталь будет подсоединена неправильно, вы рискуете вывести из строя как ее, так и блок питания машинки.
  2. Разожмите все разъемы и уберите провода от детали, после чего немного открутите гайку центрального болта.
  3. Продавите болт внутрь для разгерметизации уплотнителя и достаньте ТЭН, подцепив уплотнитель нагревателя плоской отверткой.

Многие специалисты рекомендуют сначала убедиться в неисправности нагревательного элемента, проверив его тестером перед изъятием. Вполне возможно, что вовсе не поломка ТЭНа является причиной, по которой белье стирается в холодной воде

После того, как вы изъяли деталь, отправляйтесь в магазин и подберите аналогичную для замены. Желательно также проверить приобретенный элемент на исправность, чтобы избежать установки поломанной запчасти.

Подготовительные шаги

Прежде, чем заниматься разборкой стиральной машинки стоит выполнить ряд простых, но обязательных шагов, которые обеспечат вам безопасность работ.

Отключите стиральную машинку от электричества, выдернув штепсель из розетки

Перекройте подачу воды в шланг забора воды. Для этого обычно делают отдельный вентиль в шкафу, где находятся трубы общей подачи воды в квартиру.

Откройте в на лицевой нижней части машинки крышку и слейте воду с фильтра насоса слива воды. Для этого у каждой машинки имеется отдельная большая откручиваемая крышка.

Перед этой процедурой стоит заранее приготовить микро фибровые тряпочки и тазик для сбора воды с пола. Подложить какую-либо плоскую емкость под крышку фильтра, как правило, не удается из-за слишком малой высоты ее (нижней части крышки) расположения.

После слива воды вытащите фильтр и очистите его от возможных элементов. Возможно, вы там найдете пуговицы или монетки. Загляните в отверстие, подсветив его фонариком. Если все чисто, установите фильтр на прежнее место и в нужном положении и крепко завинтите крышку. Установите лицевую панель на место, надавив на места защелок.

Теперь аккуратно разверните машинку спиной к входу в ванну (у большинства машинка установлена именно там), если в ванне тесно. Чтобы это было сделать легко, предварительно подложите под ножки картонку. Найдите винты задней крышки машинки и проверьте, не мешает ли что-то ее демонтажу. Наметьте именно те винты, которые удерживают крышку. Другие лучше не трогать. Отвинтите эти винты и снимите крышку.

Стоит отметить, что мы рассматриваем классическое расположение элементов стиральной машины, где основные ремонтные работы выполняются с тыльной стороны. Но есть модели и с другим расположением. Загляните в инструкцию для уточнения конструкции аппарата.

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонта
Краткое описание действий

Определение места расположения нагревательного элемента

Производители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.

Демонтаж тэна

Перед началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.

Дополнительная проверка работоспособности и установка нагревателя

Тэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке

Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее

Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
