Замена жиклеров в газовой плите: назначение, устройство и подробные инструкции по замене форсунок

Замена форсунки в духовке

Так же как и в случае с заменой форсунок в конфорках не обойтись без проведения подготовительных работ. Добраться до жиклеров в духовке тоже не так легко. И если в случае с конфорками нам пришлось демонтировать стол, то для замены форсунок в духовке нам нужно либо разобрать пол, а в трудном случае – снять левую боковую стенку.

Пойдем по порядку – жиклер расположен в корпусе сопла за стенкой плиты с левой стороны. Чтобы до него добраться, нужно открыть крышку нижнего ящика, полностью открыть дверцу духовки и потянуть пол на себя – он должен легко вынуться.

Замена жиклера из духовки

Горелка духовки представляет собой изогнутую трубку, закрепленную двумя винтами, которые нужно вывернуть. Жиклер расположен внутри корпуса сопла.

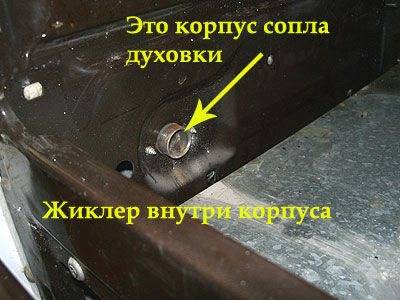

Жиклер расположен внутри корпуса сопла, и если он не сильно прикипел, то его можно легко вывернуть и заменить новым

Если он не сильно прикипел, то его можно просто вывернуть при помощи трубчатого ключа и установить на его место новый.

Замена жиклера после демонтажа стенки духовки

Если не удается вывернуть форсунку, то нужно открепить левую боковую панель, зафиксированную тремя вертикально расположенными винтами. После демонтажа стенки мы получим доступ к трубопроводу, закрепленному гайкой.

Из этого положения можно попытаться захватить жиклер рожковым ключом и попытаться его вывернуть. Если и здесь не получится справиться со снятием жиклера, то нужно вывернуть гайку, вывернуть два винта и отделить корпус с соплом от стенки духовки.

После освобождения корпуса сопла от стенки духовки можно произвести обработку резьбового соединения и без труда вывернуть жиклер

Теперь прикипевший жиклер можно снять из любого удобного положения. Лучше всего обработать резьбовое соединение каким-либо универсальным средством (к примеру VD-40), оставить его на несколько минут и только потом вывернуть жиклер.

Остается установить новый жиклер в сопло и выполнить работы по закреплению корпуса на стенке духовки и сборке в обратном порядке.

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

• топливо неравномерно горит, и плита при работе коптит;
• пламя шипит и отрывается от конфорки;
• цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

• укороченное тело болта;
• меньше витков резьбы;
• увеличенный диаметр отверстия.

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью. Это может привести к взрыву

В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки	Тип газа (давление)
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленькая горелка	0,75	0,43	0,70	0,50
Средняя горелка	0,92	0,55	0,92	0,65
Большая горелка	1,15	0,60	1,15	0,75
Горелка духовки	1,20	0,65	1,15	0,75
Горелка гриля	0,95	0,60	0,95	0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.

Правила пользования прибора

Помните, природный и сжиженный газ являются источником повышенной опасности, именно поэтому в процессе использования газового оборудования следует соблюдать меры безопасности.

Полезные советы при эксплуатации плиты

• Пламя в конфорке должно поступать ровным потоком и иметь синий окрас. Если в процессе подачи газа возникают посторонние звуки или образовывается копоть, это свидетельствует о нарушении баланса воздушно – газовой смеси. При этом, следует немедленно приступить к выявлению и устранению неисправности. Игнорирование данного требования неизбежно приведёт к порче горелки, а также к наполнению помещения клубами токсичного дыма.

• Баллон с пропан — бутановой смесью следует хранить в вертикальном положении.

• Установку ёмкости с газом следует осуществлять на улице или в помещении с хорошей вентиляцией.

Помните, в газифицированной комнате допустимо монтировать не более одного баллона вместимостью 55 л или двух – по 27 л каждый.

• Перед использованием новой плиты следует внимательно изучить инструкцию изготовителя.

• Категорически запрещено производить замену баллона, если в помещении включены электроприборы.

• Для соединения газовой ёмкости с плитой необходимо использовать резиновый шланг. При этом, фиксацию специального подвода осуществляют при помощи зажимов безопасности.

Помните, в процессе эксплуатации оборудования, следует исключить вероятность случайного перегиба или растяжения шланга.

• Хранение, пустых или запасных заправленных баллонов газа, в жилом помещении, категорически запрещено.

• Перед использованием духового шкафа следует его предварительно проветрить, как минимум, в течение двух минут.

• При установке баллона с газом следует соблюдать требования пожарной безопасности.

Расстояние от ёмкости с топливом до плиты и отопительных приборов должно составлять не менее 1 м.

В случае необходимости нагревания высокой посуды с широким дном, необходимо использовать специальные кольца для горелок. Как правило, данные элементы оснащены высокими рёбрами

Выполнение данной рекомендации поможет увеличить приток воздуха к конфорке, а также правильно отвести продукты горения.

Категорически запрещено использовать функцию электрического розжига, при снятой горелке.

При установке газовой плиты на улице или в подсобном помещении, важно исключить вероятность попадания прямых солнечных лучей на устройство. Помните, в случае возникновения утечки газа, следует перекрыть кран на трубе подачи топлива, а также поставить регуляторы конфорок в положение «выключено»

Затем загазованное помещение интенсивно проветривают. В случае необходимости вызывают аварийную службу

Помните, в случае возникновения утечки газа, следует перекрыть кран на трубе подачи топлива, а также поставить регуляторы конфорок в положение «выключено». Затем загазованное помещение интенсивно проветривают. В случае необходимости вызывают аварийную службу.

Таким образом, вышеперечисленные рекомендации помогут быстро определить причины возникновения едкой копоти.

В случае выявления проблемы следует, в первую очередь, осуществить очистку конфорки от грязи, при этом, если пламя не выровнялось, нужно произвести замену жиклеров самостоятельно или обратиться в сервисный центр.

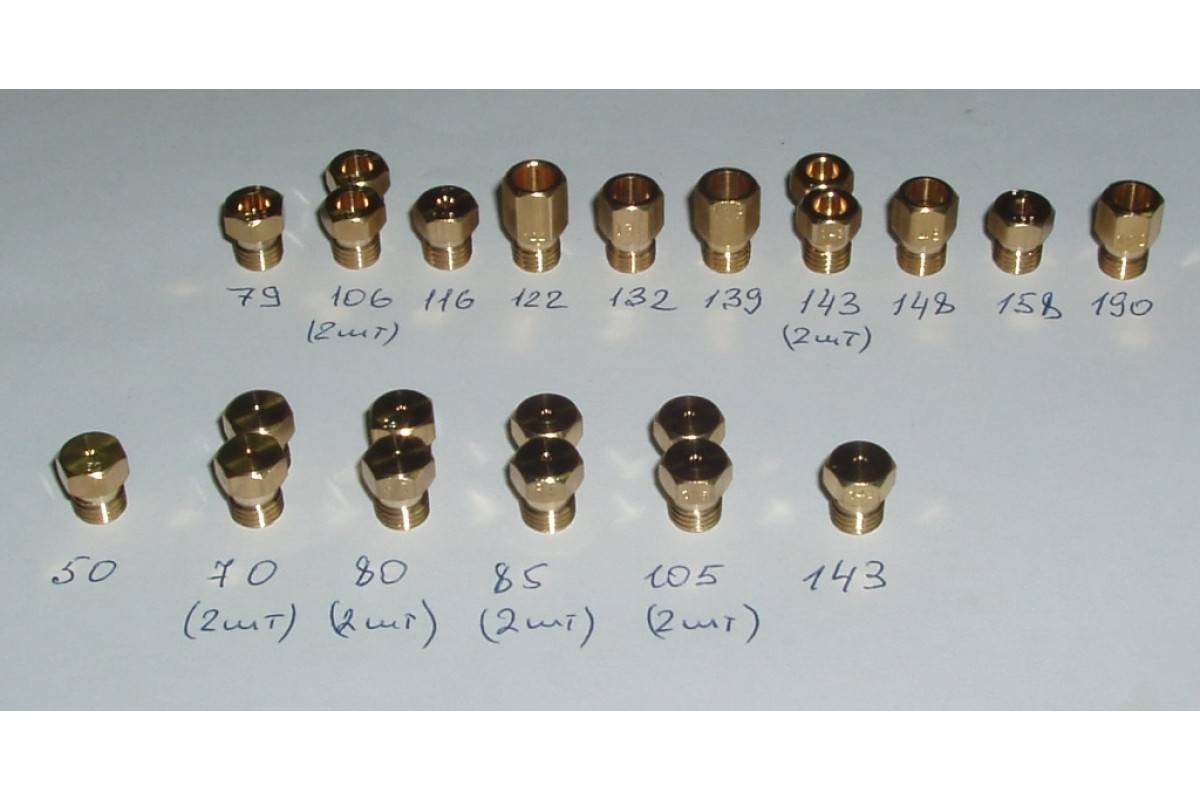

Наборы жиклёров

Практически все жиклёры имеют один и тот же типоразмер шлица – 7 мм. На крупном промышленном оборудовании или, наоборот, на мини-плитах можно встретить нестандартный формат деталей. Длина жиклёра также зависит от типа топлива. Элементы, работающие на сжиженном газе, немногим длиннее, чем аналогичные на природном.

Рекомендуемые диаметры отверстий для разного типа топлива:

Большинство производителей комплектует модели универсальными форсунками, которые работают на обычном природном газе. Как правило, модели из среднеценового и премиального сегмента позволяют регулировать этот момент, то есть, переключать посредством форсунки тип топлива на пропан и обратно. Если такой возможности нет, то соответствующий набор жиклёров можно приобрести практически в любом специализированном магазине.

Сами элементы выполнены из латуни. Они спокойно переносят серьёзные температурные перепады, устойчивы к коррозии, а вместе с тем и долговечны. К тому же, в момент готовки жиклёры практически не нагреваются. На оборудовании старого поколения эти элементы были комбинированными: одна часть из латуни (сам жиклёр), а другая – из алюминия (база, куда он ввинчивается)

В этом случае при замене нужно соблюдать осторожность, чтобы не сорвать резьбу

Что касается шага резьбы, то при отсутствии документации определиться с этим не так уж и сложно. В магазинах можно встретить два типоразмера – на 0,75 и 1,0 мм. За редким исключением попадаются нестандартные варианты, но такая экзотика подходит под такое же специфическое оборудование, не предназначенное для бытовых нужд.

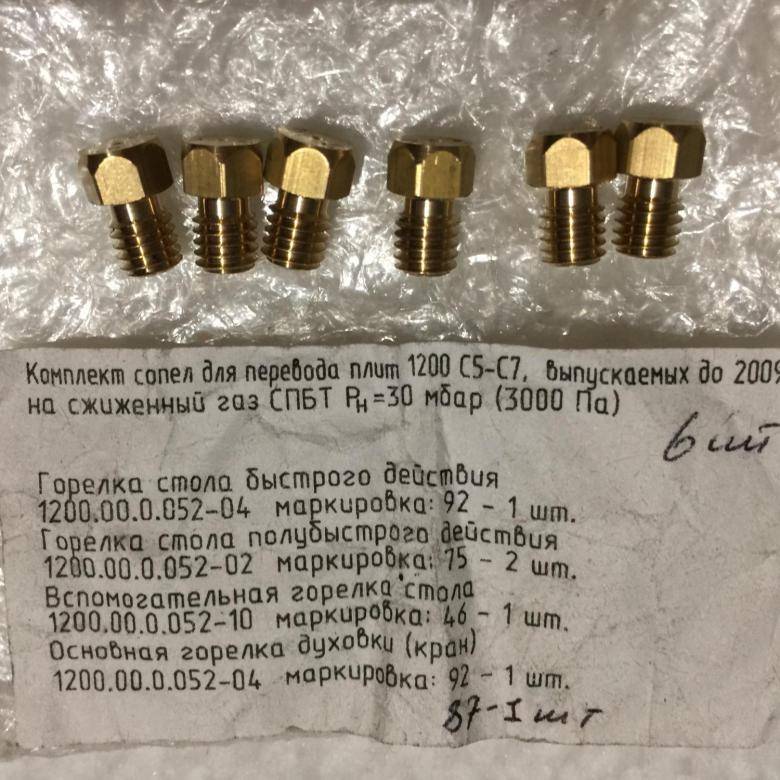

Практически все модели 2009 г.в. и ранее комплектовались жиклёрами с шагом в 1 мм. Современная техника оснащается элементами с резьбой в 0,75 мм. Выяснить, какой именно шаг у детали, легко: прикладываем старый жиклёр к линейке. Если резьба чётко повторяет каждый миллиметр на шкале, то значит, шаг 1 мм, а если отстаёт, то 0,75 мм.

Меры безопасности при использовании плиты с балонным газом

Газовое оборудование – это всегда источник потенциальной опасности. В этой связи следует соблюдать ряд простых, но важных правил:

газовая плита должна быть установлена в хорошо вентилируемом помещении;

баллон с сжиженным газом устанавливают на улице, в специальном металлическом ящике;

если в помещении чувствуется запах, его следует сразу же проветрить и отключить все электроприборы;

все места соединения, шланг и редуктор должны быть доступны для осмотра.

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так?

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так? Для правильного выполнения задачи по переводу газовой плиты Гефест на сжиженный (баллонный) газ считаем необходимым дать нашим клиентам некий отчет или последующее обоснование нашим действиям в плане работы с предлагаемым в магазине комплектом жиклеров(форсунок) для сжиженного газа. Данная информация касается только Гефеста. Опубликовано 25.04.2016 г.

Обратимся к паспорту (одна из последних версий паспорта), который прилагается к газовой плите Гефест и приступим к его прочтению. Сразу отметим, что предлагаемый заводом комплект для перевода газовой плиты на сжиженный газ является универсальным для всех видов плит, выпускаемых Гефестом. Существует обычная стандартная версия комплекта жиклеров под сжиженный газ Гефест, но тот окончательный вариант, который предлагается нами в магазине «доведен до ума» с учетом опыта работы с Гефестом и уже проверен многими нашими клиентами

Ниже расположена фотография той страницы паспорта плиты Гефест, которая указывает рекомендуемые заводом, – очень ВАЖНО слово «рекомендуемые» диаметры жиклеров, которые должны использоваться в горелках стола плиты, духовки и гриля (если плита им оснащена) при подключении плиты к баллонному газу с давлением 30 mbar. Так почему так важно слово «рекомендуемые» диаметры? По той простой причине, что плита и на жиклерах с отверстиями под природный газ без замены последних тоже работает

Просто газовая смесь идет настолько богатая, что плита начинает сильно коптить. Плита портится сама и жутко портит используемую посуду. В данном случае получается что мы эксплуатируем плиту не следуя рекомендациям завода. Кстати, многие об том что надо заменить жиклеры под природный газ другими и понятия не имеют. И ничего страшного.

Анализ паспорта с указанием диаметров. Итак. Сначала ответим на вопрос «Почему комплект жиклеров, поставляемый заводом под сжиженный газ универсальный для всех плит Гефест?»

Крайняя левая колонка таблицы перечисляет типы горелок (конфорок). Горелки стола плиты: Быстрая горелка – большая, Полубыстрого действия – средняя, вспомогательная – маленькая. Эти три вида горелок стола в плитах Гефест существуют в четырех исполнениях: Gefest, Sabaf, Gefest 5 и Somipress. Два из этих четырех исполнений импортного происхождения. Сверху в шапке таблицы мы видим два возможных варианта давления подводимого к плите природного газа 13 и 20 mbar. И правее давление 30 mbar, сжиженный газ. Эта колонка нас и будет интересовать в дальнейшем. Но сначала ответ на поставленный вопрос. Как мы все хорошо знаем теория отличается от практики. И понятно, что например при работе на природном газе большая конфорка стола типа Gefest работает на жиклере 144, а она же в исполнении Gefest 5 на жиклере диаметром 149. Это при давлении 13 мбар. А при давлении 20 мбар эти жиклеры смотрим таблицу , – 126 и 131 соответственно. Теперь представьте продавца плит, который говорит «Вам плита нужна для работы на каком давлении газа?» А если давление не 20 мбар? А какое, – мы не знаем? Или, когда при резком похолодании потребление газа резко возрастает и давление падает даже до 65 мбар, а то и ниже. Как тогда быть? Поэтому, паспорт это хорошо, а вот на практике все совсем не так. То что написано в паспорте на практике осуществить невозможно, да и не нужно. Поскольку разницу в соплах, диаметры которых, в сотых долях миллиметра указаны как 92, а мы используем 95-е, заметить не сможет ни один прибор. Почему? Да потому что в момент такого измерения и давление подаваемого газа в секундные интервалы времени изменяется. В итоге мы понимаем, что в паспорте рекомендовано, но погрешность все равно существует даже при самых точных рекомендациях. Поэтому завод не в состоянии изготовить 350 вариантов (не меньше) жиклеров под сжиженный и природный газ под каждую плиту, да еще и гарантировать их работу только при необходимом давлении. Ответ, полагаем, понятен. А кого не устраивает и такой ответ, то добавьте еще к погрешности качество подаваемой газовой смеси в калориях и ответ Вас точно устроит.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Возможные неисправности форсунок

Жиклёры – достаточно надёжные элементы и могут прослужить далеко не один год. Меняют их, как правило, в двух случаях: производственный брак или смена типа топлива. Для нормальной работы деталей достаточно просто очистить их от грязи.

Факторы, указывающие на засорение форсунок:

• языки пламени с красно-жёлтым оттенком;
• конфорка часто гаснет;
• периодически меняется интенсивность пламени;
• конфорка с трудом или вообще не зажигается.

Замена детали требуется лишь тогда, когда пламя отрывается от рассекателя и плохо контролируется системой подачи топлива. Чаще всего это заводской брак форсунки. Если же подобная проблема наблюдается на всех конфорках, то, скорее всего, неисправен редуктор.

Меры безопасности при замене форсунки

Обеспечение безопасного проведения замены – важнейшая необходимость при выполнении связанных с газом действий.

Поэтому не пренебрегайте рядом правил:

• Перед заменой жиклеров отключите плиту от газа и электричества.
• Убедитесь, что горелки остыли.
• Перед началом работ откройте окна, устройства, работающие на электричестве, способные дать искру, выключите.
• Нельзя заниматься самостоятельной модификацией деталей плиты или заменять на неродные, неподходящие по размерам или сделанные самостоятельно.
• После монтажа деталей обязательно проверьте все соединения, связанные с газом, на предмет возможной утечки. Для этого соединения обмыливают со всех сторон (с помощью кисточки или губки) и, включив подачу газа, наблюдают, не образуются ли пузырьки. Если обнаружена протечка, соединение либо подтягивают, либо разбирают и собирают снова.

Нельзя использовать форсунки, предназначенные для газовой горелки плит совсем другой конструкции или иных газовых устройств.

Не следует заменять в газовой плите форсунки самостоятельно, если вы испытываете неуверенность в своих возможностях.

Пошаговая инструкция по замене детали (с фото)

Это обезопасит Вас во время ремонта.

Это также необходимая процедура.

3. Снимите верхнюю крышку плиты

Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.

4

Вам стоит обратить внимание на то, что мы показали на фото. Это Ваша основная область действия, ведь именно тут находится нужная деталь

Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.

Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.

Его ничто не держит, поэтому данная процедура должна пройти без проблем.

Это можно сделать любым инструментом, главное — не повредить трубку.

Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!

9. Соберите плиту, повторив прошлые действия наоборот

Это будет просто. Можете ориентироваться на фотографии.

Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Зачем нужно очищать конфорки

Хоть горелки на плите меньше всего подвержены загрязнениям, периодически возникает проблема их слабого горения или смена цвета газа. А если плита еще старая да неухоженная, пламя и вовсе может исчезнуть. Причиной тому может быть слабая подача горючего или грязные рассекатели конфорок, загрязнение форсунок.

При готовке еды не редко можно залить плиту бурлящей водой, жиром, вскипевшим молоком и т.д. Страдает не только поверхность бытовой техники, но и конфорки. Зачем же нужно периодически очищать рассекатели?

1. Чтобы не было жира, остатков еды, которые не горели бы вместе с газом и не выделяли неприятный запах.
2. Чтобы загрязнения не задерживали газ на выходе из рассекателей.
3. Чтобы засорения не привели к полному выходу из строя кухонного оборудования.

Принцип работы газовой плиты

Из газовой магистрали или из баллона под действием давления газ подается в газопровод, который является составной частью газовой плиты. Далее топливо проходит через форсунку, попадает в тело конфорки, где смешивается с воздухом и только потом воспламеняется, проходя через рассекатели.

Магистральный газ отличается от баллонного по параметрам давления – это является основной и наиболее распространенной причиной, по которой требуется замена форсунок. В остальных случаях чаще всего можно ограничиться простым обслуживанием, не прибегая к замене.

Покупка и замена жиклеров

При покупке газовой плиты не забудьте проверить наличие подходящих комплектов жиклеров. Если упустить этот важный момент, и направить газ через неподходящие форсунки, то можно получить нестабильную работу. Конфорка будет коптить, периодически гаснуть или вовсе не сможет загореться при розжиге.

Если по каким либо причинам в комплекте с плитой не окажется соответствующих типу газа жиклеров, то их без труда можно отдельно приобрести. Информация о диаметре жиклеров должна быть указана в инструкции к газовому прибору.

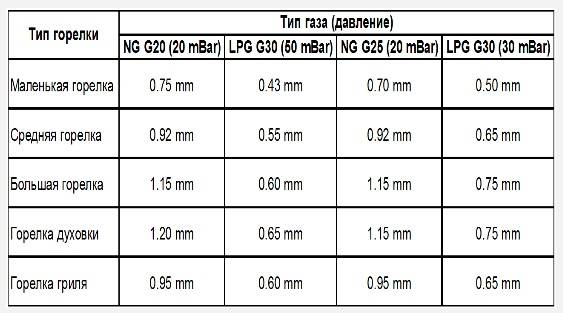

Таблица средних параметров жиклеров для большинства моделей газовых плит:

Тип горелки	Тип газа (давление)
NG G20 (20mBar)	LPG G30 (50 mBar)	NG G25 (20mBar)	LPG G30 (30 mBar)
Маленькая горелка	0,75 мм	0,43 мм	0,70 мм	0,50 мм
Средняя горелка	0,92 мм	0,55 мм	0,92 мм	0,65 мм
Большая горелка	1,15 мм	0,60 мм	1,15 мм	0,75 мм
Горелка духовки	1,20 мм	0,65 мм	1,15 мм	0,75 мм
Горелка гриля	0,95 мм	0,60 мм	0,95 мм	0,65 мм

Замена (установка) жиклера особого труда не составит — нужно лишь выкрутить гаечным ключом старый и вкрутить на его место новый. Лишь в некоторых случаях может потребоваться дополнительная регулировка подачи первичного воздуха и регулировка минимального уровня устойчивого пламени.

Принцип работы форсунки

Классическим решением для кухонных плит считается газовая система снабжения. Она включается в себя горелку, транспортировочные каналы, запорные краны и, собственно, саму конфорку. Вне зависимости от типа модели и ценового сегмента эти элементы остаются неизменными.

Объёмы подаваемого газа и его напор ложатся на плечи запорного клапана и горелки. Этот тандем чаще всего называют жиклёром и форсункой, где первый является частью второй. В качестве топлива может быть использован как сжиженный газ – пропан (в баллонах), так и природный – метан (трубопровод).

Кроме того, выбирать форсунки необходимо с оглядкой на тип топлива. К примеру, элемент, предназначенный для работы с пропаном, будет коптить посуду и выделять вредные вещества, если его установить в систему, функционирующую на метане.

Для выдержки необходимого объёма газа и давления в жиклёре предусмотрено регулируемое отверстие. На новых плитах элементы откалиброваны на оптимальные/универсальные параметры. Последние рассчитываются, исходя из мощности оборудования и максимальной скорости сгорания топлива.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
2. Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

• крестовая отвертка;
• набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

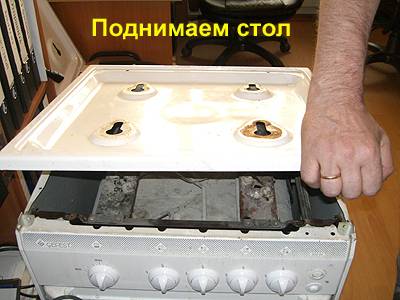

1. Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.

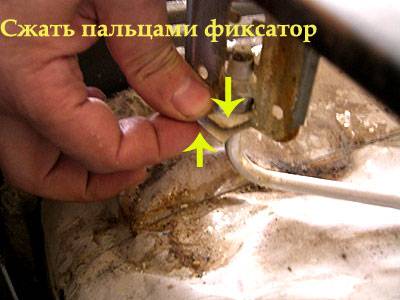

2. Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.

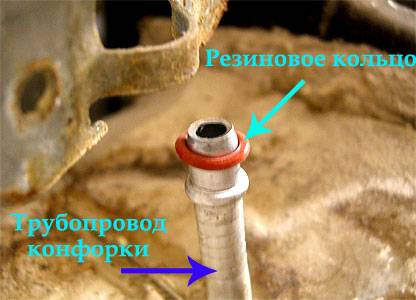

3. Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
4. Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
5. Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

• открывают дверцу духовки и нижний отсек устройства;
• вытягивают пол духового отсека;
• откручивают крепления горелки;
• аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
• устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Маркировка

Отверстия в жиклерах делают с максимальной точностью, чтобы они обеспечивали нужную пропускную способность. Расширять их самостоятельно – не самая лучшая затея.

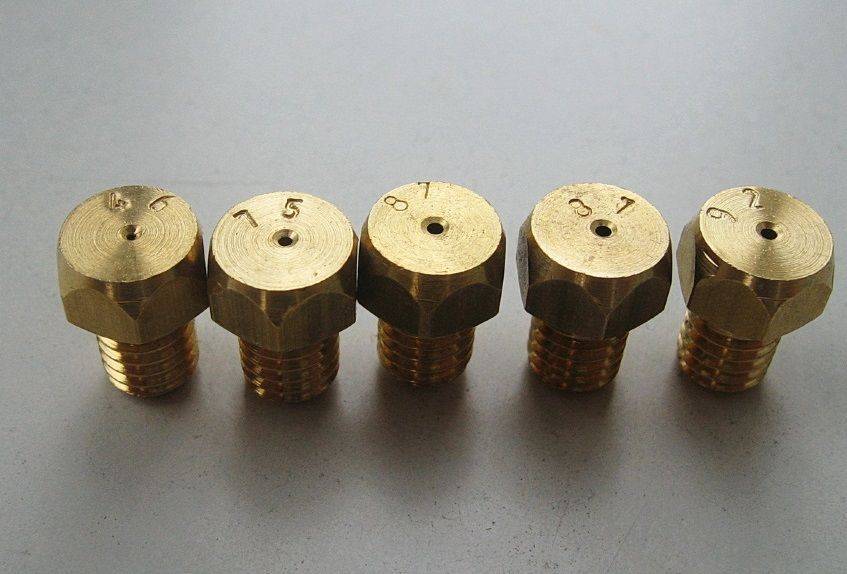

На болтике указывается номер, который обозначает его размер (маркировку). Для каждой из горелок в зависимости от размера производителем предусмотрен свой номер. Зачастую форсунки разных предприятий совпадают друг с другом резьбой и размерами.

Если вы потеряли второй набор форсунок или его изначально не было в комплекте, вы сможете отыскать всю необходимую информацию в интернете.

Чтобы найти технический паспорт плиты, нужно лишь вбить в поисковой строке марку и модель. В паспорте указывается, какие жиклеры используются для трубопровода, а какие для баллона.

Жиклеры продаются в любом магазине бытовой техники.

Как определить правильность работы газовой плиты

При зажигании горелки не должно быть слышно никаких необычных хлопающих звуков. Пламя должно гореть равномерно и быть голубовато-белым. Поэтому газ известен как «голубое топливо».

Если смесь воздуха и газа горит с желтоватыми примесями, а пламя имеет красный цвет, это означает, что форсунка работает неправильно.

При переводе печей с газовых сетей на газовые баллоны все вышеперечисленные неисправности встречаются очень часто. Кроме того, из-за неправильного давления происходит выброс сажи. Невооруженным глазом это трудно заметить, но в течение одного-двух дней на посуде появляются черные пятна.

Всех этих проблем очень легко избежать. При изменении условий эксплуатации для перехода на баллонный газ необходимо выбрать правильное сопло для газовой плиты

Обратите внимание, что разное давление топлива на входе требует разного диаметра отверстий форсунок
