Как найти и устранить короткое замыкание в квартирной электропроводке

Как найти место короткого замыкания в проводке квартиры

Самое трудное — это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводкенужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Помогла вам статья?

ДаНет

Короткое замыкание, его причины и последствия

Прежде чем переходить к вопросу, о том, как найти короткое замыкание в скрытой проводке, нужно разобраться с неприятным и опасным явлением, узнать его причины. В этом случае у мастера будет возможность предупредить возникновение таких внештатных ситуаций.

Что такое короткое замыкание?

Для того чтобы объяснить, что такое короткое замыкание, один умный человек привел аналог КЗ, но в бытовой гидравлике. Это внезапный срыв крана. Запорное устройство, работающее исправно, создает потоку воды необходимое сопротивление. Если кран вдруг срывается с резьбы, то сопротивление сразу же падает, а сила напора многократно возрастает. В этом случае хозяевам грозит потоп, ЧП с электросетью может закончиться пожаром.

Короткое замыкание, или КЗ — возникновение контакта между проводниками, имеющими разный потенциал. Причина — возрастание силы тока при снижении сопротивления элементов. Если говорить о типичной электропроводке в квартирах, то в этом случае ЧП провоцирует «внезапная встреча» фазного и нулевого провода. Если в частном доме трехфазное электропитание, то вариантов опасного контакта несколько. Например, замыкание возможно между фазой и нейтралью, а также между фазами, КЗ на землю.

Сила тока при таком контакте сильно увеличивается из-за незначительного сопротивления проводников. Последствием этого явления становится резкий скачок температуры, он провоцирует их нагрев. Если по каким-то причинам не сможет сработать защитный автомат, то температура может достичь предельного значения. Следствием критических величин нередко становится возгорание изоляции и тех материалов, которые легко самовоспламеняются.

Причины, провоцирующие короткое замыкание

Вызвать такую внештатную ситуацию в бытовой проводке может несколько разных факторов. Например:

  1. Состояние изоляционных материалов, которые далеки от идеальных. Причины — их старение, особенно в местах перегибов. Свою лепту способна внести повышенная влажность, вызванная «потопом», случившимся из-за халатности соседей.
  2. Механическое повреждение изоляции из-за случайного повреждения скрытой проводки. Простые примеры — гвоздь, вбитый в стену, «вмешательство» дрели или перфоратора. Чтобы предотвратить такое ЧП, перед ремонтом рекомендуют узнать, где именно находится проводка.
  3. Состояние изношенной проводки. Нередко такие аварии происходят в старых домах, где главные элементы электросети не рассчитаны на реальную мощность всех бытовых электроприборов. Следствие длительной перегрузки — перегрев, расплавление изоляции.
  4. Неисправности, возникающие в бытовой технике. Они также провоцируют короткое замыкание в электросети.
  5. Обрыв проводов энергосетей из-за порывов ветра, налипания снега и т. д.
  6. Некачественный монтаж, некорректный выбор проводников, их сечения.
  7. Электроприборы (розетки, выключатели) с плохими контактами.

Самые необычные провокаторы аварии — почти вездесущие грызуны, которые могут решить поточить резцы о первый попавшийся предмет, и тем самым совершить преступление «против человечества» — перегрызть кабель. Такие случаи не повсеместное явление, но они бывают.

Причем иногда «отличаются» мирные питомцы, которые посягают на другое, движимое имущество. Например, «прославился» хомяк, по воле «судьбы» попавший в хозяйский автомобиль, и ставший потом причиной его дорогостоящего ремонта.

Серьезные последствия

Результатом короткого замыкания для хозяев жилья становится:

  • выход приборов из строя: в некоторых случаях их ремонт невозможен;
  • разрыв/расплавление выключателей, проводов, розеток;
  • нагрев и воспламенение изоляционных материалов;
  • взрыв, пожар: возможны ожоги и другие травмы;
  • худшее последствие — поражение током.

Во всех случаях важнее всего быстро обнаружить источник проблемы и устранить опасность. К сожалению, короткое замыкание происходит внезапно, предотвратить его или заранее определить «слабое» место в сети невозможно.

Чем можно тушить проводку под напряжением

Бывает, что когда загорелась электропроводка, рядом нет человека и оперативно сбить пламя невозможно. В этих случаях, чтобы предотвратить пожар, необходимо действовать быстро и не всегда есть возможность добежать до электрощита, чтобы обесточить дом. Возгорание на начальных стадиях можно тушить при помощи земли и песка. Но для таких экстренных случаев лучше иметь в доме специальный огнетушитель. Не все виды этого приспособления можно использовать для тушения приборов и электропроводки под напряжением. Поэтому, перед покупкой необходимо разобраться, каким огнетушителем можно тушить электропроводку.

Лучшим вариантом является углекислотный огнетушитель, который можно применять для устранения возгораний в электроустановках под напряжением до 10000 В. Огнетушащее средство имеет низкую температуру и подается под высоким давлением. За счет этого удается не только устранить возгорание, но и охладить тлеющие участки электропроводки. Основным недостатком такого приспособления является то, что пары, которые выделяются при испарении, вредят здоровью человека. Поэтому углекислотным огнетушителем запрещено тушить пожар в непроветриваемых помещениях.

Для квартир и частных домов, где напряжение в сети не превышает 380 В, хорошим вариантом будет приобретение порошкового огнетушителя, который можно использовать для тушения электроустановок под напряжением до 1000 В. Порошковое средство быстро устраняет возгорание за счет изоляции очага пламени от кислорода.

Если есть возможность отключить электричество, можно использовать водные и пенные огнетушители. В противном случае такими средствами нельзя тушить электропроводку, т.к. человека может убить током. При ликвидации возгорания необходимо соблюдать дистанцию в 1 метр.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Нахождение неисправности электропроводки

Для определения места неисправности электропроводки понадобиться контрольная лампы на 220 В небольшой мощности и мультиметр. При поиске неисправностей проверяют фазу на розетке, при неисправности в освещении фазу ищут на клеммнике перед светильником. Фазу проверяют индикатором.

Если фаза есть, а 220 В отсутствует, тогда неисправность в нулевом проводе. Перед тем как прозвонить нулевой провод нужно отключить вводной автомат в электрощите. Далее открывают разветкоробку, находят нулевой провод и прозванивают его с нулевым проводом розетки. Если ноль не звонится, тогда нужно искать место обрыва нуля от коробки до розетки. Для поиска места обрыва удобно пользоваться детектором обнаружение скрытой проводки.


Очередность действий при поиске неисправности электропроводки

В этом случае отсоединяют фазовый провод розетки в разветкоробке (выключив ввод), а на его место подсоединяют нулевой провод. Включают вводной автомат и ищут место повреждения детектором. Если проводка скрытая, тогда на месте обрыва вскрывают штукатурку и делают вставку проводом.

Место вставки удобно изолировать термоусадочной трубкой. Диаметр термоусадочной трубки берется в 2 раза больше чем диаметр провода. Обрыв фазового провода в освещении или в розетке ищем аналогичным способом. Если отсутствует 220 В во всех комнатах, тогда поиск неисправности начинается с электрощита и далее по распределительным коробкам.

Обрыв в цепи

Отсутствие напряжения на концах проводов для розетки или лампового патрона свидетельствует об обрыве цепи.В первую очередь проверьте надежность контактов в местах соединения. Далее воспользуйтесь мультиметром в режиме прозвонки. Надо отсоединить фазный провод от автоматического выключателя в проверяемой группе, подключить его к нулевому проводу. Зажимы мультиметра подключаются к нулю и фазе розетки, если оба провода целы,прозвучит акустический сигнал, на дисплее высветятся нули. При обрыве сигналов не будет, для того чтобы определить  ноль оборван или фаза, замкните каждый отдельно в паре с заземляющим проводом и прозвоните. Если обрыв будет в паре фаза – земля перебита фаза, если в паре ноль — земля оборван ноль. Обрыв может быть на трех проводах сразу, в идеальном случае надо менять весь участок трех-проводного кабеля.

Поврежденный участок определяется последовательным отключением фазного и нулевого провода проверяемой группы, между коробками, между розеткой и коробкой, выключателем и коробкой. На одном конце они замыкаются, на другом подключаются к мультиметру, прозваниваются. Так можно прозвонить любой промежуточный интервал в цепи неисправной группы.

Существуют более простые методы обнаружения места обрыва в скрытой проводке, не требующие отключения и прозвонки проводов в кабеле. При обрыве фазы можно воспользоваться чувствительной к электрическому полю индикаторной отверткой с активным питанием, на батарейках. Приложив палец к контакту на ручке отвертки, наконечником проводите по поверхности стены, под которой проложен фазный провод. Индикаторный светодиод будет светиться, в месте обрыва фазы он погаснет.

Для определения обрыва скрытой проводки используют специальные приборы «Дятел» Е-121; МС – 158 М; BOSHDMF – 10 zoom. Но этими приборами пользуются профессионалы, нужны определенные знания и они дорогие. В бытовых условиях проще найти мультиметр, чувствительную индикаторную отвертку с пределами измерения50мв-500 в.

Определять места обрыва и вызванивать отдельные оборванные провода приходится для того чтобы сделать соединения. Не всегда можно заменить скрытый участок проводки, это может быть связано с дорогостоящим ремонтом.  Иногда, чтобы не крошить штукатурку между коробкой и розеткой на место перебитой фазы подключают провод, который использовался для нуля, а ноль на розетке соединяют к проводу заземления

Соединения по этой схеме работают, бывают разные варианты подключения для того чтобы не крошить стены, но использовать их можно в крайних случаях, когда других вариантов нет.Для соединения в местах обрыва, приходится снимать небольшой участок штукатурки,  очень важно сделать подключение в месте обрыва с качественным контактом и надежно заизолировать

Причины и профилактика короткого замыкания

Говоря простым языком, любые неисправности возникают в электросетях по двум причинам. Либо контакта нет там, где он должен быть, либо наоборот. Короткое замыкание – чистый пример случая, когда контакт появился в месте, в котором не нужно.

Существует несколько причин возникновения КЗ между фазными и нулевыми жилами. Они просты, поэтому легко предотвращаются при ответственном обслуживании электросетей. Прежде всего, короткое замыкание возникает из-за ухудшения изоляции. Изоляционная оболочка проводов случайно снимает из-за неаккуратного обращения, трескается из-за сильного перегиба проводов, рассыпается из-за износа. Кроме того, она может расплавиться или оплыть, если на кабеле лежит чрезмерная нагрузка, и он перегревается. Кроме того, “коротнуть” может из-за плохого контакта на участках подключения электроприборов к проводникам и неправильного монтажа.

Иногда проводку случайно замыкают посторонним токопроводящим предметом. Например, при сверлении стены можно попасть сверлом ровно в провод, и когда инструмент пройдёт слой изоляционного материала, от фазы на ноль пойдёт ток. Замыкание также может произойти при попытке перекусить или отрезать провод, который находится под напряжением.

Для предотвращения короткого замыкания необходимо проводить следующие меры:

  • Не допускайте использования старых кабелей и проводов с плохой изоляцией. Производите своевременную их замену.
  • Обязательно обесточивайте электрическую проводку перед проведением каких-либо работ.
  • Проверяйте стены перед штроблением и сверлением на предмет прохождения электрических кабелей. Детекторы скрытой проводки продаются в каждом электромагазине и стоят недорого.
  • Устанавливайте в электрических сетях защитное оборудование. Минимум – плавкие пробки. По современным ПУЭ, СНиП и ГОСТ рекомендованы дифференциальные автоматы и устройства защитного отключения.
  • Вовремя заменяйте старые выключатели и розетки, которые плохо подают ток на электроприборы или искрят, имеют трещины и следы копоти. Искры приводят к перегреву, разрушению и негативным последствиям, описанным выше.
  • Не используйте электроприборы, находящиеся в неисправном состоянии, искрящие, имеющие плохой контакт в местах подключения к сети.
  • Не располагайте провода и кабель друг к другу слишком тесно, не скручивайте в пучки. Из-за этого портится изоляция и ухудшается естественное охлаждение.

Обратите внимание! Если прибор имеет коллекторный двигатель с угольными щётками, искрение может быть нормальным явлением (перфораторы, дрели, кофемолки, пылесосы).

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

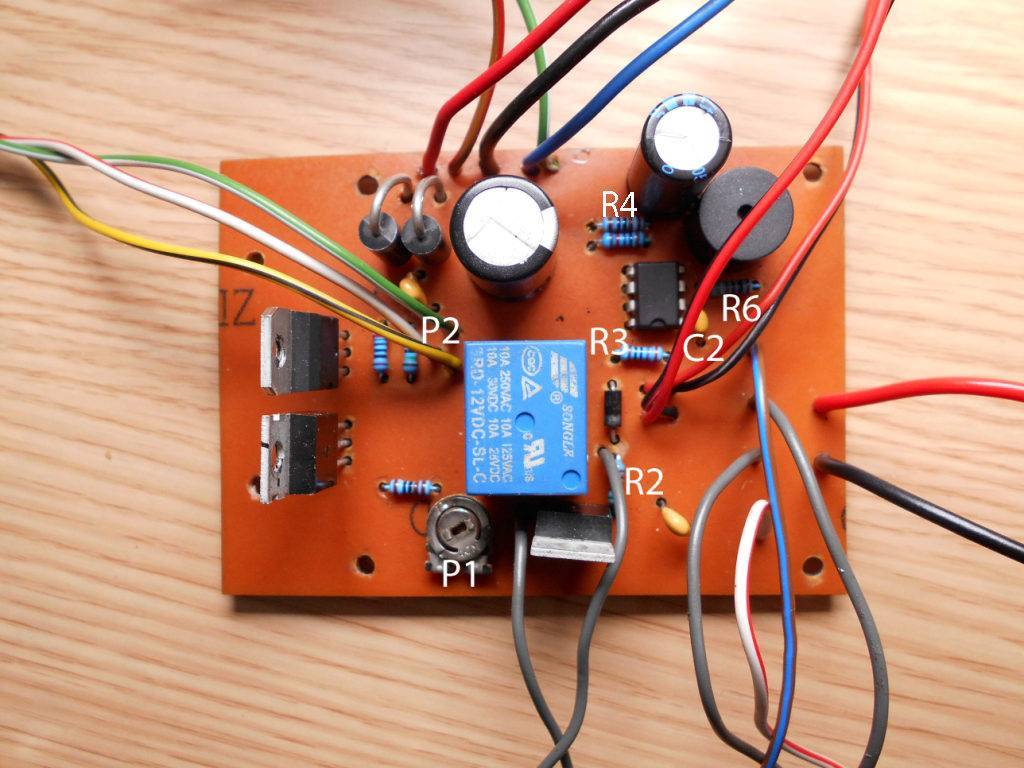

Защита блока питания от короткого замыкания.
