Подключение крана к реле
Данное реле имеет собственный плагин, через который можно управлять двумя каналами.
Управление краном происходит через режим Interlock.
Для активизации данного режима необходимо, чтобы один из каналов реле был включен.
Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.
Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.
Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.
Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.
Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.
Общая нагрузка доступная для подключения – 2,5кВт!
Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.
Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.
При нажатии одной клавиши кран откроется, другой – закроется.
Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.
Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.
Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.
Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.
Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.
Особенности и отличия
Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.
Алгоритм работы
Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:
- Опрос датчиков происходит постоянно. При «потере» система перекрывает краны.
- Если обнаружено аварийное состояние крана — закисание, другие поломки, формируется аварийный сигнал (загорается светодиод) и подача воды перекрывается.
- При пропадании сети 220 В, напряжение подается от источника автономного питания — 3 батареи R14 (тип «С»). После разряда батарей, питание происходит от встроенного источника бесперебойного питания. ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность Системы с возможностью управления всеми подключенными кранами. Полный заряд ИБП достигается в течение 15 минут работы от батарей или блока питания. Длительность работы от полностью заряженного ИБП составляет 1 час, после чего Система запускает программу автозакрытия и уходит в режим «Сон».
Регулируемая чувствительность датчиков (высокая и низкая). Иногда датчики формируют сигнал из-за того, что в помещении повышается влажность и на контактах выпадает конденсат. Подстройка чувствительности позволяет подобрать порог срабатывания для каждого конкретного прибора.
При случайном заливе датчиков (принимая душ, или моя пол, например) можно принудительно включить воду на 60 минут. После этого времени вода будет перекрыта.
В версии «Эксперт» используются умные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера до кранов редко обрываются, но такие случаи бывают. В случае обрыва цепи питания, формируется специальный сигнал на блоке управления (загорается светодиод), вода перекрывается.
Для профилактики «закипания» кранов, раз в две недели контроллер их закрывает/открывает в принудительном режиме.
Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.
Безопасность и надежность
Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:
- Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
- Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
- Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
- В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.
По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.
Обзор и сравнение популярных устройств защиты от затопления
Приведем краткий обзор систем, осуществляющих автоматическое отключение воды для предотвращения протечки. Критерий отбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и приведена сравнительная таблица.
Аквастоп
Данное устройство представляет собой предохранительный клапан, перекрывающий подачу воды при возникновении протечки. Принцип работы этого полностью механического устройства, построен на сравнении входного и выходного давления. Резкий перепад между ними (характерный признак протечки) приводит к срабатыванию механизма, перекрывающий подачу воды через клапан защиты от протечки.
Внешний вид клапана Аквастоп
Данные устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру. Несмотря на простоту решения нельзя не признать эффективность и безусловные преимущества защитного клапана, к числу которых можно отнести:
- Высокую скорость срабатывания при обнаружении течи.
- Независимость от сети питания.
- Низкая стоимость, по сравнению с другими системами защиты.
По сути, клапаны Аквастоп не относятся к рассматриваемым контролерам, поскольку обеспечивают защиту только локального участка и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность. Тем не менее, такое устройство является эффективным средством предотвращения потопа (заливом квартиры), обладающим доступной стоимостью, что заслуживает упоминания в общем обзоре.
Стоп потоп «Радуга»
Данный комплекс защиты от протечки — полностью отечественная разработка, в которой применяется классическая схема принципа работы. Базовая комплектация бюджетных моделей включает в себя блок управления, два проводных датчика, один электромагнитный клапан запорной арматуры и инструкцию по установке.
Базовая комплектация системы стоп-потоп «Радуга»
В топовых моделях управление системой осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15-ти беспроводных датчиков. Полное перекрытие воды на вводе в квартиру осуществляется шаровыми кранами с сервоприводами. Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечки (контроллер, два беспроводных датчика, два крана с электроприводом, набор элементов питания) около $280.
Аквасторож
Защита «Аквасторож» производится в России отечественной по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме. Ниже представлен базовый набор защиты «Аквасторож Эксперт» ТН35.

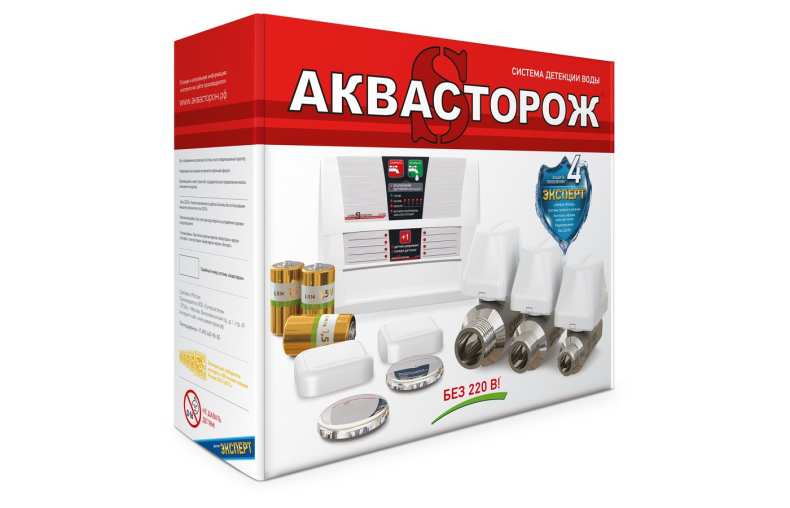

Базовая комплектация модели ТН35 Аквасторож Эксперт
В стандартный комплект данной модели входят:
- Блок управления с радио контроллером.
- Три элемента питания (батарейки), по 1,5 В каждый.
- Два проводных датчика.
- Два беспроводных датчика.
- Блок питания от стационарной сети 220 В.
- Два сигнальных провода длиной 2 м и 4 м.
- Два крана электрокрана ¾.
Стоимость защиты в перечисленной комплектации $300-$310.
Gidrolock
Производитель защиты – отечественная . В основу разработки заложен классический принцип работы. Основная особенность данного комплекса защиты – высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый набор КВАРТИРА 1 ULTIMATE BUGATTI, куда входит: контроллер, три проводных датчика, две запорные арматуры с электроприводом и аккумулятор. При необходимости Gidrolock комплектуются дополнительными блоками, расширяющими функциональные возможности, например, отправка SMS сообщений в случае аварии.
Базовый комплект КВАРТИРА 1 ULTIMATE BUGATTI
Стоимость базового набора, приводимого в качестве примера, — порядка $260, при добавлении опций цена может существенно увеличиться.
Нептун
В завершении обзора рассмотрим еще одну российскую разработку защиты от утечки – Нептун (Neptun), созданную совместно с итальянской компанией Bugatti. На рисунке ниже представлена базовая комплектация набора Neptun Bugatti Base (контроллер, 2-а ШЭП и 3-и проводных детектора).
Комплектация системы Нептун базового уровня
Защита от протечек Нептун даже в базовом исполнении имеет широкий потенциал для расширения путем увеличения количества датчиков и электрокранов (до 20 и 6 штук, соответственно). Несмотря на то, что у данного бренда самое длительное время срабатывания (до 20 секунд) среди рассматриваемых систем, популярность от этого не страдает за счет относительно низкой стоимости (для приведенного комплекта — $240) и длительной гарантии (производитель дает 6 лет).
Особенности выбора
Дополнения
- Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
- Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
- Систему Нептун невозможно установить без электросети.
- Gidrolock не обладает функцией ручного управления.
Сколько датчиков перекрытия потребуется
Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:
- Нептун может подключить 20
- Аквасторож 60
- Gidrolock до 200 проводных датчиков
Необходимость функционирования в автономном режиме
И срок работы в этом режиме.
Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.
https://youtube.com/watch?v=m5Wyp_s3RQc
Надежность системы
Материал изготовления. Защита датчиков. Чувствительность датчиков.
Лучшим материалом является латунь горячекованная Bugatti.
Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.
Прочие критерии
- Полнопроходные краны или нет.
- Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
- Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
- Подключение внешних устройств. И дальность их действия.
Защита от протечек Нептун не предусматривает эту функцию
Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза
Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock - Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
- Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
- Гарантийный срок службы.
Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:
- Аквасторож – 3 балла
- Нептун – 4 балла
- Gidrolock – 5 баллов.
Тонкости монтажа
К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.
Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.
Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.
Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.
К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.
Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.
Зачем нужно и как установить?
Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.
Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

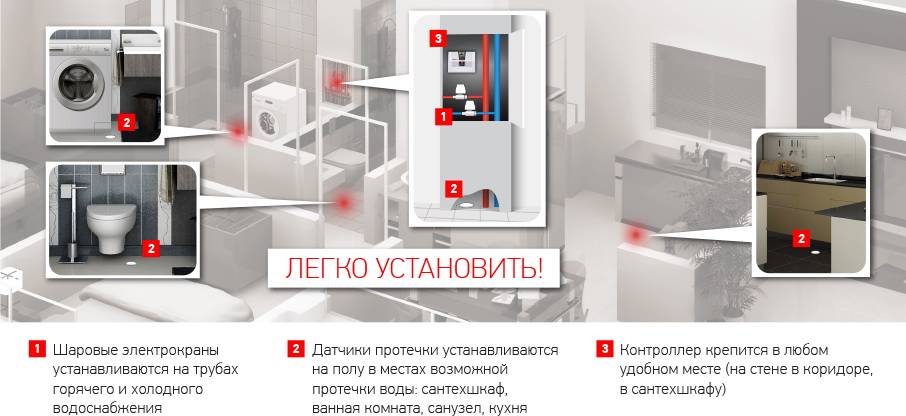

Этапы установки системы защиты
Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза
После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.
Монтаж датчиков
Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.
Есть как минимум 7 мест, где датчик будет полезен:
- Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
- Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
- Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
- Хорошее место – под отопительным котлом, радиатором и т.п.
- Также некоторые устанавливают оборудование вблизи насоса или бойлера.
- Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
- На кухне устройство располагается под сифоном.
Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты
Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм
Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.
Проводные или беспроводные?
Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.
Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные
Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.
Установка контроллера
Монтаж контроллера состоит из 5 этапов:
- Сверлятся отверстия в месте, где будет располагаться коробка прибора.
- С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
- Происходит крепление установочной коробки.
- Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
- Рамка и передний корпус ставятся обратно.
Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.
Gidrolock Winner «Загородный дом 1/2» Bugatti
Gidrolock знает все о защищенности и надежности.
Применяется: для горячей воды, для холодной воды | Диаметр подключения: 1/2″ | Основное питание: от аккумуляторов | Время перекрытия водоснабжения: 20 сек. | Количество датчиков в комплекте: 2 шт.
Перейти в карточку товара Gidrolock Winner «Загородный дом 1/2» Bugatti
| + Достоинства | — Недостатки |
| Автономная система с работой за счет аккумуляторов. Не требует подключения питания к месту монтажа. Продолжительный ресурс работы крана. Контроль уровня заряда. Наличие функции «самоочищения». Длительный срок службы аккумуляторов. | Предусмотрены только проводные датчики. Нет возможности дистанционного управления. |
Система защиты от потопа предусмотрена для перекрытия подачи воды в аварийных ситуациях и незначительных сбоях в работе водопроводных узлов. Независимо от того, будет присутствовать в этот момент кто-то в помещении или нет, есть ли электричество – датчики среагируют и произойдет перекрытия крана.
Приборы бренда Gidrolock представленной серии отличаются высоким крутящим моментом электропривода. С тем, что предусмотрена автономная работа от батареек, ресурс составляет не менее 150 000 циклов. Встроенные батарейки в дежурном стандартном режиме способны прослужить до 10 лет. При необходимости замены ее легко выполнить самостоятельно.
Благодаря наличию функции «самоочистки» в Gidrolock Winner «Загородный дом 1/2» Bugatti исключены застои в водопроводной системе. Электроприводом осуществляется проворот шарового крана, что позволяет постепенно избавляться от отложений на трубах.
Ресурс системы от потопа Gidrolock достаточно большой. Это при стандартном провороте на закрытие и открытие в одну сторону.
Комментарий эксперта: работа системы полностью автономна – питание выполняется за счет аккумуляторов. Это одно из преимуществ устройства – нет необходимости подводить электропитание к месту планируемого монтажа, поэтому можно установить в любом удобном месте. Контроль уровня заряда выполняется в автоматическом режиме – при достижении им минимальной отметки подается звуковой сигнал.
Есть возможность сравнить другие модели Gidrolock Winner, при выборе ориентируясь на диаметр подключения, стоимость и преобладающий функционал.
Выбор и подключение электрокрана
Самым ответственным элементом является электрический кран, который по команде и должен перекрывать подачу воды. Сантехники не советуют экономить на этой водозапорной арматуре.
В комплекте с реле или датчиком, кран естественно не поставляется. Придется его выбирать самостоятельно.
Лучше всего обратить внимание не на китайский ширпотреб, а на продукцию зарекомендовавших себя фирм. Например, полнопроходные краны Neptun на 220V
Такие поставляются в комплекте с соответствующей системой, но можно их прикупить и отдельно.
Вся подобная арматура состоит из двух элементов:
сам шаровый кран
двигатель с приводом
Последний подключается к крану через специальную муфту. Узнать открыт кран или закрыт можно через концевики.
Если вы не хотите менять уже установленный в стояк вентиль, можно воспользоваться двигателями актуаторами или манипулятором.
Правда идут они все на постоянное низкое напряжение 12В, а наша рассматриваемая система работает от 220V, поэтому перед краном придется дополнительно ставить герметичный низковольтный понижающий блок, наподобие тех, что используется в светодиодных лентах.
Ошибка №1
Обратите особое внимание – электрический кран должен стоять после основного запорного крана, его нельзя монтировать вместо него!
Это необходимо, чтобы иметь возможность ручного перекрытия водопровода для замены или ремонта электрокрана.
Привод электрокрана 220V подключается трехжильным кабелем. На одну жилу подается ноль, по двум другим управляющая фаза – на закрытие и открытие, соответственно.
Если у вас кабель на вентиле четырехжильный (как у марки Нептун), то четвертая жила используется в качестве заземления.
Для того, чтобы все работало корректно, необходимо заранее индикатором напряжения проверить фазировку. Далее подключив кран через времянку, узнать какая жила за что отвечает.
Ошибка №2
А что будет, если одновременно подать фазу на обе управляющие жилы?
Не бойтесь, короткого замыкания не произойдет, однако кран будет бесконечное количество раз то закрываться, то открываться. Нормальной работы вы от него не добьетесь.
