Схемы и порядок установки заземления для дачного дома

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

  1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
  2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

  • стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
  • алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
  • меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Устройство

Контур заземления состоит из двух элементов: самого заземлителя и проводников. Последними называют любые части устройства, которые соединяют электрооборудование с контуром. Как правило, это кабеля с жёлто-зелёной изоляцией и шина, расположенная в распределительном щите (РЩ). К заземлителю относятся электроды и другие элементы цепи, непосредственно контактирующие с грунтом и обеспечивающие растекание электрического заряда.

Заземлители бывают естественными и искусственными. В первом случае роль заземляющего устройства выполняют заглублённые части строительных конструкций зданий, а во втором специально сделанный проводник. Согласно Правилам устройства электроустановок (ПУЭ), предпочтение нужно отдавать естественным заземлителям. Например, в частном доме это может быть:

обсадная труба скважины;металлические трубопроводы;броня силовых кабелей;всевозможные металлические конструкции на улице, к примеру, забор;заглублённые железобетонные части постройки (колоны и фундаменты).

Если сопротивление естественных заземлителей меньше установленных норм, то разрешено применять искусственные. Именно о них сегодня и пойдёт речь.

3

Ошибки в устройстве – чего нельзя делать

Вертикальных стержней должно быть несколько, одного, вбитого в грунт, недостаточно. Сопротивление земли находится в сильной зависимости от площади заземлителя, которая контактирует с ней. У одного заземлителя она недостаточна для обеспечения надежной защиты. Если разнести два и больше стержня на 1–2 м, между ними возникает потенциал, площадь эффективного контакта возрастает в сотни раз. Слишком далеко разносить тоже нельзя: разорвется потенциальная поверхность, останутся просто отдельные заземлители.

Если ВЩ расположен в доме, и нет возможности подвести к нему стальную шину, используется соединение медным проводником. Существует ошибочное мнение, что достаточно закрепить опрессованный наконечник болтом, покрыв защитной токопроводящей смазкой. Она способна предохранить от коррозии только в сухом помещении. Следует обеспечить защиту шины от влаги, расположив ее на стене и закрыв в металлическом ящике.

Увлажнение способствует образованию гальванической пары и электрокоррозии, которая распространяется и под изоляцию. В аварийной ситуации происходит мгновенное перегорание контакта, тем более нельзя крепить заземляющий проводник непосредственно к заземлителю и засыпать грунтом.

Также недопустимо последовательное заземление приборов и подключение нескольких заземляющих проводников к одному контакту заземляющей шины. Это грозит тем, что авария одной установки вызовет цепную реакцию, потянет за собой другие.

Не следует использовать в качестве материала металлоизделия с упрочненной поверхностью вроде арматуры, рельс, швеллера. Повышенная плотность их поверхности препятствует созданию хорошего контакта с грунтом. Также нельзя окрашивать металл, надеясь противостоять коррозии. Ее, может, и не будет, но утрачивается всякий смысл в таком заземлении. Краска препятствует надежному контакту металла с землей.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора, отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Схема заземления дачи

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Треугольный контур заземления

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

Монтаж контура

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

Заточка конца уголка-электрода

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

Металлический треугольный каркас

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

Сварочные работы

Вывод пластины у фундамента дома

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

Подсоединение кабеля

Виды заземления для частного дома

Перед тем как сделать заземление в частном доме, нужно разобраться с его разновидностями. Заземляющий контур может иметь овальную, прямоугольную, треугольную или любую другую конфигурацию. Для загородного дома лучше выбрать треугольник, но можно использовать и другие варианты. Чаще всего применяют следующие виды заземления: треугольник и линейное. Рассмотрим особенности каждой разновидности отдельно.

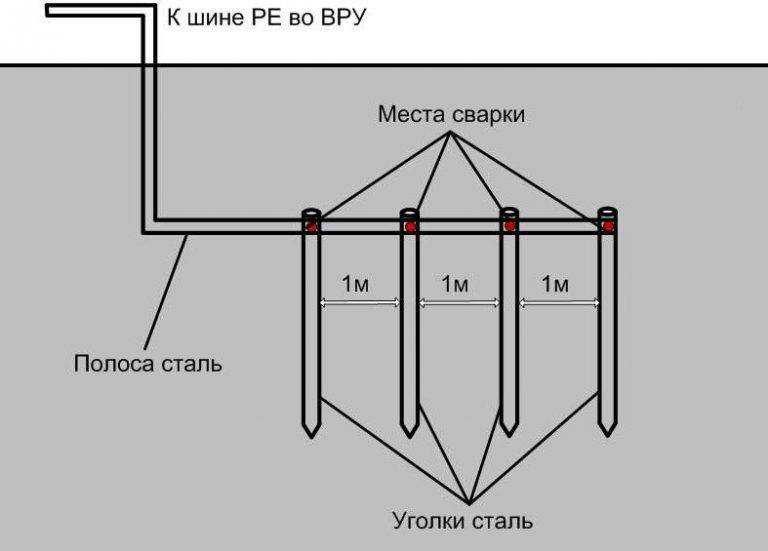

Линейное заземление

Линейная схема заземления в частном доме используется в том случае, если нет достаточного свободного пространства для применения других схем. В этой ситуации делают линейный контур из последовательно установленных штырей. Минимальный шаг элементов должен быть равен длине устанавливаемого электрода, а максимальный – не может превышать его удвоенную длину.

Заземление треугольником

Если решено использовать треугольное устройство заземления в частном доме, то делают контур в виде равнобедренного треугольника. Благодаря этому на минимальной площади строения добиваются максимального рассеивания токов. При этом затраты на монтаж самые маленькие, а все параметры контура отвечают требованиям нормативов.

Данный тип заземления предполагает следующее устройство. Угловые штыри устанавливают на определенном расстоянии друг от друга. Оно не должно быть меньше длины штыря, но и не больше удвоенного показателя протяженности этого элемента. К примеру, при использовании прутков длиной 3 м расстояние между ними может быть в пределах 3-6 м.

Материалы для устройства заземления

Перед тем как сделать правильно заземление в частном доме, подбирают необходимые материалы. Для достижения требуемой эффективности сопротивление не должно превышать 4 Ом. Чтобы соблюсти этот параметр, подбирают материалы, которые дают наилучший контакт с грунтом. Для измерения сопротивления используют специальный прибор, а саму процедуру выполняют только при вводе электросистемы в эксплуатацию.

В засушливых районах разрешено использовать металлические трубы с толстыми стенками. Перед установкой нижний конец сжимают для получения конусовидного окончания, а в нижней трети трубы высверливают отверстия. Забить трубу в грунт не получится, поэтому бурят лунки. При пересыхании почвы в трубы заливают солевой раствор, который улучшает рассеивающую способность.

Для соединения прутков между собой используют металлосвязь. Для ее изготовления подходят:

  • алюминиевые провода для заземления в частном доме сечением минимум 16 мм²;
  • медные связи (минимальное сечение провода для заземления в частном доме – 10 мм²);
  • стальные проводники с поперечным сечением минимум 100 мм².

Обычно вертикальные электроды соединяют стальной полосой, которую приваривают к оголовку прутка или концу уголка. От качества сварного шва зависит соответствие электрода требованиям по минимальному сопротивлению.

Глубина заземления

При монтаже заземления в частном доме важно правильно определить глубину заложения. В регионах с разными грунтами применяют стержни длиной 250-300 см. Их вбивают на определенную глубину с учетом следующих требований:

Их вбивают на определенную глубину с учетом следующих требований:

  • штырь заглубляют в грунт ниже уровня промерзания почвы на 60-100 см;
  • в регионах с засушливым климатом треть вертикального электрода должна находиться во влажной почве, поэтому при низком УГВ применяют более длинные прутки.

Варианты подвода питающего кабеля от ЛЭП

В процессе монтажа электропроводки на даче перед владельцем непременно встанет вопрос — каким образом подводить к домовладению питающую сеть. КЛ понадобится тянуть от ближайшей опоры воздушной ЛЭП, естественно после получения необходимых разрешений, совместно с представителями служб электрических сетей. Можно воспользоваться одним из следующих вариантов подключения к опоре ЛЭП:

  • по воздуху;
  • под землей.

Подвод кабеля к дачному домику по воздуху

Далее детально рассмотрим преимущества, недостатки, а также важные нюансы при монтаже для каждого из вариантов.

Запитывание по воздуху

Подвод питания к загородному домовладению по воздуху можно осуществить двумя методами. Первый предполагает использование кабеля СИП, что обозначает самонесущий изолированный провод. Он напрямую тянется от ЛЭП к фасаду дома. Второй вариант сопровождается предварительной натяжкой металлического троса от опоры централизованной электросети к стенам дома с помощью специальных крюков или талперов. Это позволяет использовать любые КЛ, которые в дальнейшем фиксируются к тросу.

Независимо от выбранной методики понадобится использовать дополнительные изолирующие крепежи для фиксации токопроводящих жил. Потребуется учитывать следующие факторы:

  1. При расстоянии от опоры ЛЭП до строительного объекта более 25 метров следует устанавливать промежуточные опорные столбы.
  2. В зимний период времени нагрузка на провода будет увеличена из-за скопления наледи. В связи с этим требуется правильно рассчитать несущую способность кабеля.
  3. Ультрафиолетовое излучение способствует механическому разрушению изоляционного слоя жил проводников. Поэтому необходимо использовать дополнительную защиту в виде гофры.

Нормативы подключения дома к линии электропередач

Подвод питания под землей

При запитывании загородного домовладения кабелем, проложенным под землей, рекомендуется придерживаться следующих правил:

  1. Укладка проводов производится в траншею глубиной не менее семидесяти сантиметров. За исключением случая, когда КЛ прокладывается в защитной трубе, а длина от опоры ЛЭП до вводного щитка составляет менее пяти метров. При таких условиях допускается подготовить траншею глубиной в 50 см.
  2. Траншея должна выкапываться на расстоянии не менее 60 см от фундамента. Если имеется необходимость прокладки кабеля через фундамент, то потребуется использовать дополнительную трубу в нем. Тянуть токопроводящие жилы непосредственно под фундаментом запрещено.
  3. При раскопке траншеи следует отступать нижеперечисленные расстояния от различных объектов:
    • 75 см — кустарные насаждения;
    • 100 см — канализация, водопровод;
    • 200 см — деревья, газопровод.
  4. Кабель должен быть бронированный и иметь соответствующую изоляционную защиту.

Подводка электричества к дому под землей

Перечисленные указания обусловлены требованиями ПУЭ, ПТЭ и СНиП, независимо от выбранного сечения токопроводящих жил.

Главным преимуществом данного варианта подключения дачного дома к централизованному электроснабжению является минимальные затраты на требуемый материал. Также можно обойтись без привлечения специальной техники. Прокладка питающего кабеля под землей будет затруднена, если на участке уложена плитка или залит бетон.

Технические требования к контуру заземления

Основными эксплуатационными характеристиками считаются две:

  1. надежность конструкции, способной длительное время находиться в готовности к пропусканию через себя огромной энергии молнии;
  2. хорошая электрическая проводимость токов коротких замыканий на землю и утечек в любой неблагоприятный для этого сезон года.

Надежность заземления

Токи молнии могут превышать сотни килоампер, но, они действуют очень быстрым разрядом. Даже за совсем короткое время они способны прожечь крышу здания, расколоть вдоль ствола гигантское дерево. Такую большую энергию должно передать от молниеотвода в землю сделанное своими руками заземление.


Создавать конструкцию контура необходимо из новых металлических деталей. Если использовать стальные уголки для электродов, то их надо выбирать с габаритами не менее чем 40×40 мм, а для соединительной обвязки применять полосы с поперечным сечением от 50 кв мм.

Более тонкие детали могут не справиться с пропусканием мощного энергетического потока и сгорят. Тогда молния найдет другой путь — вполне возможно, что через оборудование жилища.

Все соединения деталей контура заземления при самодельной сборке собираются только сваркой. Швы должны выполняться качественно и не разрушаться под действием агрессивной среды грунта длительное время.

Электрическая проводимость заземления

На этот показатель влияют многие факторы:

  • состав грунта;
  • климатические условия местности;
  • время года;
  • конструкция контура заземления.

Влияние грунтов

Скальные, песчаные, глинистые, торфяные почвы обладают разным электрическим сопротивлением. Если здание построено на каменистой почве или скале, то добиться хорошей проводимости контура заземления довольно сложно. Ему необходимо создавать много электродов и заглублять их далеко в почву.

На глинах и торфяниках с высоким уровнем грунтовых вод этот вопрос решается просто, а на песчаных — занимает среднее положение.

Сезон, время года

Жарким летним месяцем грунтовые воды расположены низко. Во время сильных морозов зимой они сверху промерзают. Благодаря этому электрическое сопротивление почвы возрастает, а проводимость — снижается. В эти периоды и следует выполнять электрические замеры контура заземления. Они будут отражать реальные характеристики электрической схемы при ее отягченных обстоятельствах.

В период весенне-осенней распутицы, как и при сильном дожде, создаются благоприятные условия для растекания токов через контур заземления. Делать замеры и испытания контура при таких условиях не имеет смысла: вы не будете знать реальных параметров и не сможете принять действенных мер для их восстановления в случаях нарушения.

Влияние конструкции заземления

Чтобы токи молнии надежно проходили через наш контур в землю, необходимо обеспечивать достаточную контактную площадь заглубленной металлической части с почвой. Делается это за счет выбора количества электродов, их длины, метода подключения.

Металл электродов тоже влияет на проводимость контура. Стальные электроды, размещенные в грунте, находятся в агрессивной среде, постоянно подвергаются коррозии. Частички ржавчины со временем утолщаются, образуются чешуйки, которые периодически отходят от металла.

Попавший между ними и электродом воздух отодвигает грунт от металла, электрический контакт которого с почвой нарушается, сопротивление току возрастает. Этот процесс коррозии остановить невозможно, красить электроды нельзя, а их состояние следует контролировать периодическими замерами.

Промышленные детали контуров заземления, выпускаемые производителями для современных домов, дач и коттеджей, покрывают слоем гальванопластики, более устойчивым к агрессивному воздействию почвы. Они могут служить на несколько десятилетий дольше, чем простые стальные уголки или трубы.

Как действует и для чего нужен заземляющий контур

Человека от поражения током предохраняют изоляция электроприборов, защитные устройства. Но они могут прийти в негодность. Напряжение 220В попадает на корпус прибора. Прикасаясь к нему, человек получает удар током. Возможен смертельный исход, если тело замкнет электрическую цепь. Это случается при одновременном контакте с неисправным прибором и естественным заземлителем. В роли последнего могут выступать стальные трубы, конструктивные элементы дома, сырая земля.

Ток всегда выбирает путь наименьшего сопротивления. В этом случае им оказывается человеческое тело. Чтобы обезопасить людей, создают контур заземления, по которому пойдет ток. Его сопротивление в десятки раз меньше, чем у человека, – 30 Ом. Средний показатель у людей – 1кОм.

Устройство контура

Конструкция состоит из вбитых в землю металлических электродов. Их соединяют в общую цепь полосами из аналогичного материала. От контура проводят металлическую шину к вводному электрическому щиту дома.

Система надежно работает, если обеспечены хороший контакт электродов с землей, минимальное сопротивление.

Свойства грунтов в зависимости от типа различаются величиной удельного сопротивления:

  1. Наименьшее – у подземных водоносных слоев: 5–50 Ом.
  2. У пластичных глин или суглинков, торфа, графитовых сланцев, мелов – от 20 до 60 Ом.
  3. Полутвердые, лессовые суглинки, влажные супесчаные почвы, черноземы обладают удельным сопротивлением 100–200 Ом.
  4. У песка показатель зависит от близости грунтовых вод. Если они находятся выше 5 м – 500 Ом, ниже – 1 кОм.

Наименьшее сопротивление у слоев, залегающих на глубине. Чтобы добиться эффективности заземления, одновременно или по отдельности применяют несколько способов: погружают электроды на большую глубину, увеличивают их количество, расстояние между элементами, площадь контакта с почвой.

Разновидности систем

В частных домах заземление устраивают в зависимости от схемы, используемой для подачи электричества: TN или TT. Первая имеет глухозаземленную на подстанции нейтраль. Это соединенные вместе нулевые провода: защитный (PE) и рабочий (N). Система TN включает разновидности TN-C, TN-S, TN-C-S.

Подсистема TN-C использует заземление проводом, который на схемах обозначают PEN. В дом заходят 2 провода – фазный и общий нулевой.

В системе TN-C-S, подобно TN-C, от трансформатора идет общий провод PEN. В домашнем щите его разделяют на нулевой N и заземляющий PE, соединяют с общей шиной. Схема используется с трехфазной сетью питания. В однофазной прокладывают дополнительный третий провод от розеток ко входному распределительному щитку.

Самая совершенная – подсистема TN-S. В дом, кроме фазных, заходят независимые разделенные нулевые проводники PE и N. Новые электролинии выполняют по этой схеме, для прокладки используют пятижильный кабель или 5 воздушных линий. Требования к заземляющей конструкции при такой системе минимальные. Она используется одно- и трехфазными потребителями.

Самая простая система – TT. Отсутствует связь между глухозаземленной нейтралью подстанции и домашним заземлением. К его контуру подключают отдельные провода, идущие от корпусов электроприборов, щитков. При исполнении такой системы обязательное требование – установка в электрической цепи УЗО или дифавтомата. Автоматический выключатель может не сработать из-за малого тока, возникающего при замыкании заземленного корпуса с токоведущим проводником.

Необходимо ли делать заземление на даче

Заземляющий контур выполняет важные задачи обеспечения безопасной для человека эксплуатации оборудования. Особую потенциальную опасность имеют некоторые бытовые приборы: бойлер, стиральная машина, электроплита.

Заземление одновременно осуществляет ряд функций:

  • отводит ток утечки с корпусов приборов;
  • предотвращает накопление статического заряда;
  • обеспечивает корректную работу защитной автоматики.

Многие надеются на автоматику, считают, что она гарантируют безопасность. Автоматические выключатели защищают только сеть от последствий короткого замыкания. Для обеспечения безопасности человека служат дифавтоматы и устройства защитного отключения.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
