Устройство опалубки плитного фундамента
Для устройства опалубки фундаментной плиты необходимо применять строительные доски, прочно закрепленные в грунте. Опалубочные доски (как вариант деревянный брус для ленточного фундамента) нужно устанавливать таким образом, чтобы они в дальнейшем служили нам мерой высоты и свежеуложенный бетон растеался ровным слоем. Для этого нам будет необходимо иметь всегда под рукой нивелир или шланговый водяной уровень.
Как работать с нивелиром вы уже знаете. Работа со шланговым уровнем также не вызовет у вас особых затруднений. Для начала необходимо заполнить шланг водой (следите за тем чтобы в нем не было пузырьков воздуха). Для этого поднимаем оба конца шлангового уровня как можно выше и начинаем с одного конца заливать воду. Концы уровня необходимо держать ровно. В этих точках поверхность воды будет на одинаковой высоте. Так как водяные шланговые уровни продают длиной от 5 до 20 метров, то с их помощью можно получить надежные высотные отметки на больших расстояниях. В процессе установки опалубки обязательно по окончании этапа работ проводите измерения с помощью правила или шлангового уровня.
Экономия!
Доски, используемые при выставлении опалубки по окончанию бетонных работ, можно использовать повторно на устройства, например, строительных лесов, так что вы можете сэкономить свои денежные средства.
Как только опалубка будет выставлена, необходимо рассчитать рабочий объем котлована. Имейте ввиду, если вы запланировали вход в подвал снаружи, то необходимо опалубку в этом месте выставлять сразу (под площадку и лестницу в подвал).
Если вы устраиваете толстую фундаментную плиту, то скорей всего потребуется рыть яму, но тут все зависит от проектной документации вашего дома. Очень внимательно ознакомьтесь с описанием и параметрами застройки.
Теперь, когда опалубка готова, необходимо позаботиться о гидроизоляции фундамента дома. Вначале необходимо разложить на очищенной подошве котлована гидроизоляционную пленку, для этого вполне может подойти «тисненое» полотно.
Затем в соответствии со статическим расчетом должна монтироваться стальная арматура. Если у вас на участке строительства грунт с высокой несущей способностью, то для связи с ленточным фундаментом необходимо только «конструктивное» армирование. Конструктивное армирование представляет собой слой стальной решетки в верхней трети тонкой плиты. Если решетка прогнута и не отвечает необходимым условиям, то ее необходимо выравнить с помощью обвязочной проволоки. Если же грунт у вас слабый или дом дает слишком большую нагрузку, то конечно же в этих случаях не обойтись без укрепления фундамента арматурным каркасом или стальными стержнями. Если вы устраиваете ленточный железобетонный (армированный) фундамент, то в этом случае на дно котлована (по аналогии с плитным фундаментом) также укладывается защитная пленка или заливается тонкий слой бетона.
Если вы хотите сделать заземляющее устройство из винтовых свай
Контур заземления из винтовых свай, которые служат в нем вертикальными проводниками.
Сооружая заземление собственными силами следует учесть рекомендуемые сечения вертикальных проводников в зависимости от используемого металлопроката:
- полоса – минимум 12 х 4 мм
- пруток – 3,6 мм
- уголок – 40 х 40 мм
- труба – толщина стенки минимум 3,5 мм
Производители обычно изготавливают винтовые сваи из толстостенной трубы с минимум 4 мм стенкой. Поэтому проблем не возникает, можно покупать СВС минимального диаметра из имеющегося ассортимента длиной 2-3 м.
Кстати! Будет интересно узнать: Пучинистый грунт
Заземление в дачном доме
Можно ли сделать заземление на фундамент дома на основе винтовых свай? Сваи (15 штук, диметр трубы 108мм, дом 6х9) с заглублением от 3 до 4 метров, обварены между собой профилированной трубой.
Можно. Интересно измерить сопротивление.
worexПриветствую! Вопрос, возможно, из разряда дебильных, но все же рискну нарваться; не знаком с теорией.
Можно ли сделать заземление на фундамент дома на основе винтовых свай? Сваи (15 штук, диметр трубы 108мм, дом 6х9) с заглублением от 3 до 4 метров, обварены между собой профилированной трубой.
Заранее благодарен за адекватный ответ.
Конечно можно. В первую очередь нужно использовать естественные заземлители.
Я уже задовался этим вопросом. Поговорив с монтажниками, которые монтируют такие фундаменты окозалось, что они все обработаны антикорозийным составом, что-то на подобие гудрона только более “крепче” даже сковырнуть очень сложно. И поэтому в качестве вертикальных заземлителей и х использовать НЕЛЬЗЯ.
Я тоже задавался вопросом у монтажников – как будет выглядеть свая если ее выкрутить, так вот оказалось что при ввинчивании это чудо-покрытие отлично стирается. И свая прекрасно полируется грунтом. Особенно если ввинчивать в песок. Не верьте маркетинговым сказкам. Никакое покрытие не выдержит и сотрется во время ввинчивания. Но не многие вам об этом скажут.
Спасибо за ответ! Как правильно сделать замеры? Возможно ли своими силами с доступными приборами?
Спасибо за ответ! Что подразумевается под естественными заземлителями? Или имеется ввиду предпочтение грунту относительно других методов?
Это когда выкрутить. А как она выглядит, когда ее только завентили? В вашем случае остаётся только проэксперементировать. Обвязать все сваи и сделать замеры как писал выше Мастер. Раскажите потом как всё получилось.
Это как раз и подразумеваются ваши сваи.
Зачем делать обвязку полосой, если сваи уже обварены между собой профилированной трубой? Мы в работе используем винтовые сваи в качестве вертикального заземлителя. Наружное покрытие у них бывает разное, в том числе и оцинковка. На одном из объектов замеряли – можно ЛЭП заземлить.
В дополнение к имеющейся обвязке профилированной трубой? Труба на сварке. В принципе полосу можно прикрутить винтами через отверстия в оголовках свай. Соединительный провод можно сразу напрямую в щиток заводить на клему? Или есть особенность соединения/подключения?
Как и чем сделать замеры? Я не электрик ))
ПУЭ строго запрещает использовать “контрольку” в работе )))
Если Вы об элементах бетонного фундамента – это распространённое заблуждение. Пережиток. Хороший фундамент должен иметь идеальную гидроизоляцию.
Если корректно, то нет. Услуга стоит от 3 т.р. + транспорт.
Негидроизолированный бетонный фундамент с торчащей во все стороны арматурой, водопровод в железных трубах, закопанных в землю и прочие пережитки. Функционально Ваши сваи можно приравнять к естественному заземлителю. Главное, что они заглублены существенно ниже уровня промерзания, т.е. как заземлитель будут работать круглый год.
“Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.”
Так как металические части фундамента пропитываются антикорозийным составом их нельзя использовать в качестве контура заземления. Нужно делать (отдельно) контур заземления и соеденить с ним металические части здания (фундаминта).
Поэтому, если ориентироваться на халтурное покрытие, то как зазземлитель, сваи использовать можно.
Я согласен, но это в том случае, если покрытие высококачественное и дорогое. Вряд ли такое будут использовать для дачного домика.
Мастер Поэтому, если ориентироваться на халтурное покрытие, то как зазземлитель, сваи использовать можно.
Я согласен, но это в том случае, если покрытие высококачественное и дорогое. Вряд ли такое будут использовать для дачного домика.
Но чтобы не было сомнений, надо провести замер сопротивления растеканию на данном объекте.
Ну уж каким-то монолитным это покрытие точно не является есть обрезки свай, по ним можно сделать такой вывод.
Спасибо всем за высказанные мнения. Постараюсь сделать замеры в ближайшее время, обязательно сообщю результат.
Мастер, на сколько я понял, к вам можно обращаться с этим вопросом, верно?
Как правильно устанавливается заземление на вл
Как поменять фазу в розетке
Как убрать розетку от радио
Как отключить плиту от розетки электрическую
- Чем отличаются розетки tv и sat
Особенности заземления для систем молниезащиты
Основным документом, регламентирующим устройство молниезащиты, является СО 153-34.21.122-2003 «Инструкция по молниезащите зданий, сооружений и промышленных коммуникаций». Но данный нормативный документ касается вопросов использования железобетонного фундамента в качестве естественного заземлителя очень кратко. В п. 3.2.3.3 говорится, что арматура должна отвечать требованиям п. 3.2.2.5, т.е. обеспечивать электрическую непрерывность соединения между элементами. Кроме этого, для предварительно напряженного бетона необходимо оценить воздействие протекающего электрического ток на предмет возможных механических воздействий. Остальные факторы (марка бетона, свойства почвы, защитное покрытие железобетонных конструкций) в Инструкции не рассматриваются, хотя они важны для оценки возможности использования фундамента в качестве заземления. Поэтому на практике приходится обращаться к документу РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений».
Согласно РД 34.21.122-87, п. 1.8, рекомендуется использовать естественные заземлители, кроме случаев, когда с целью защиты от агрессивных грунтов металлические элементы фундамента имеют эпоксидное или полимерное покрытие. Также запрещается использование фундамента для заземления системы молниезащиты при влажности грунта менее 3%. П. 1.8 Инструкции требует наличия непрерывного электрического соединения железобетонного фундамента с токоотводом по арматуре, причем соединение арматуры с закладными деталями должно быть выполнено сваркой.
Современный подход к заземлению для систем молниезащиты предусматривает нормирование не значения сопротивления растеканию, а типовых конструкций заземления. РД 34.21.122-87 рассматривает железобетонный фундамент в качестве одной из таких типовых конструкций. Согласно п. 2.2 Инструкции сказано, что для использования в качестве естественного заземления молниезащиты пригодны железобетонные фундаменты произвольной формы, имеющие площадь контакта с грунтом не менее 10 кв. м
Еще одно важное ограничение — фундамент не должны разрушаться при попадании молнии
В то же время, агрессивные грунты в большинстве случаев представляют собой естественное природное явление, которое встречается даже в самых экологически чистых местностях. Соответственно, наличие у фундамента защитного покрытия — весьма распространенное явление. Применение при этом отдельного заземления зачастую нецелесообразно ни с технической, ни с экономической точек зрения. Другой вопрос, что такой фундамент должен обеспечить необходимый уровень электробезопасности при ударе молнии.
Схема свайно-ростверкового фундамента

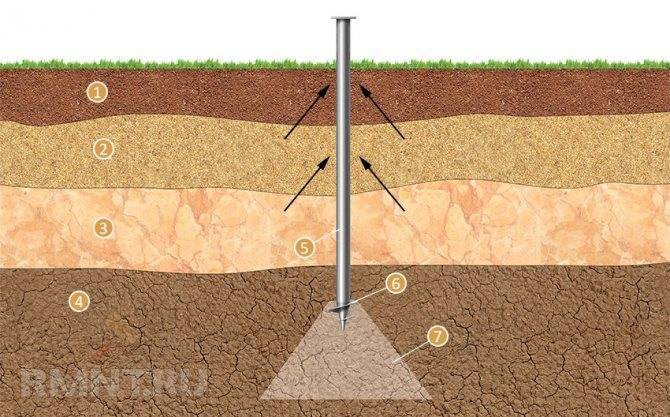

Механика работы винтовых свай достаточно проста: лопасти препятствуют продавливанию и расслаиванию грунта, а штанга сваи воспринимает осевую нагрузку и не имеет склонности к деформации за счёт окружающей её плотной среды.
1 — растительно-почвенный слой; 2 — суглинок; 3 — глина; 4 — твёрдый грунт; 5 — стальная труба; 6 — наконечник сваи; 7 — распределение нагрузки
Однако одних только точек опоры для последующего строительства недостаточно. Для винтовых свай разработана система оголовков, позволяющая относительно просто соорудить ростверк по одной из трёх типовых конструкций.
Если речь идёт об инженерных сооружениях: мостах, опорах, грунтовых анкерах и каркасных постройках, сваи обносятся стальным ростверком. В самом простом случае это швеллер, полки которого располагаются вертикально и служат рёбрами жёсткости. Для сборки элементов в единую монолитную систему используются, как правило, болтовые соединения. Если же для винтового фундамента не предусматривается возможность ремонта и демонтажа, сваи попросту сваривают с ростверком.
Второй тип ростверка способен развенчать главное заблуждение о том, что при использовании винтовых свай исключается возможность устройства подвала или подпола. Ростверк в этом случае монтируется на двух уровнях. Верхний служит опорой для ограждающий конструкций, а нижний — для стабилизации фундамента и исключения деформаций и компенсации боковых нагрузок. Вариаций исполнения такой системы множество. Нижний ростверк может быть скрыт под землёй и почти всегда его располагают ниже глубины промерзания, чтобы силы морозного пучения не образовывали вырывающих нагрузок. Также нижний ярус может быть и надземным, если верхний служит опорой под фермы перекрытия или здание существенно возвышается над землёй, что характерно для земельных участков с сильным уклоном и набережных.
Наконец, ростверк может быть выполнен и железобетонной конструкцией. Для надёжного сцепления с бетоном на каждой свае выполняется навивка арматурного прута. Преимущество такой системы в том, что ростверк сам по себе может служить опорной частью: хоть он и возлежит на менее плотном грунте, зато площадь опирания у него гораздо выше. К тому же соблюдение защитных слоёв бетона существенно увеличивает долговечность ростверка.
Винтовое основание на сваях и его заземление

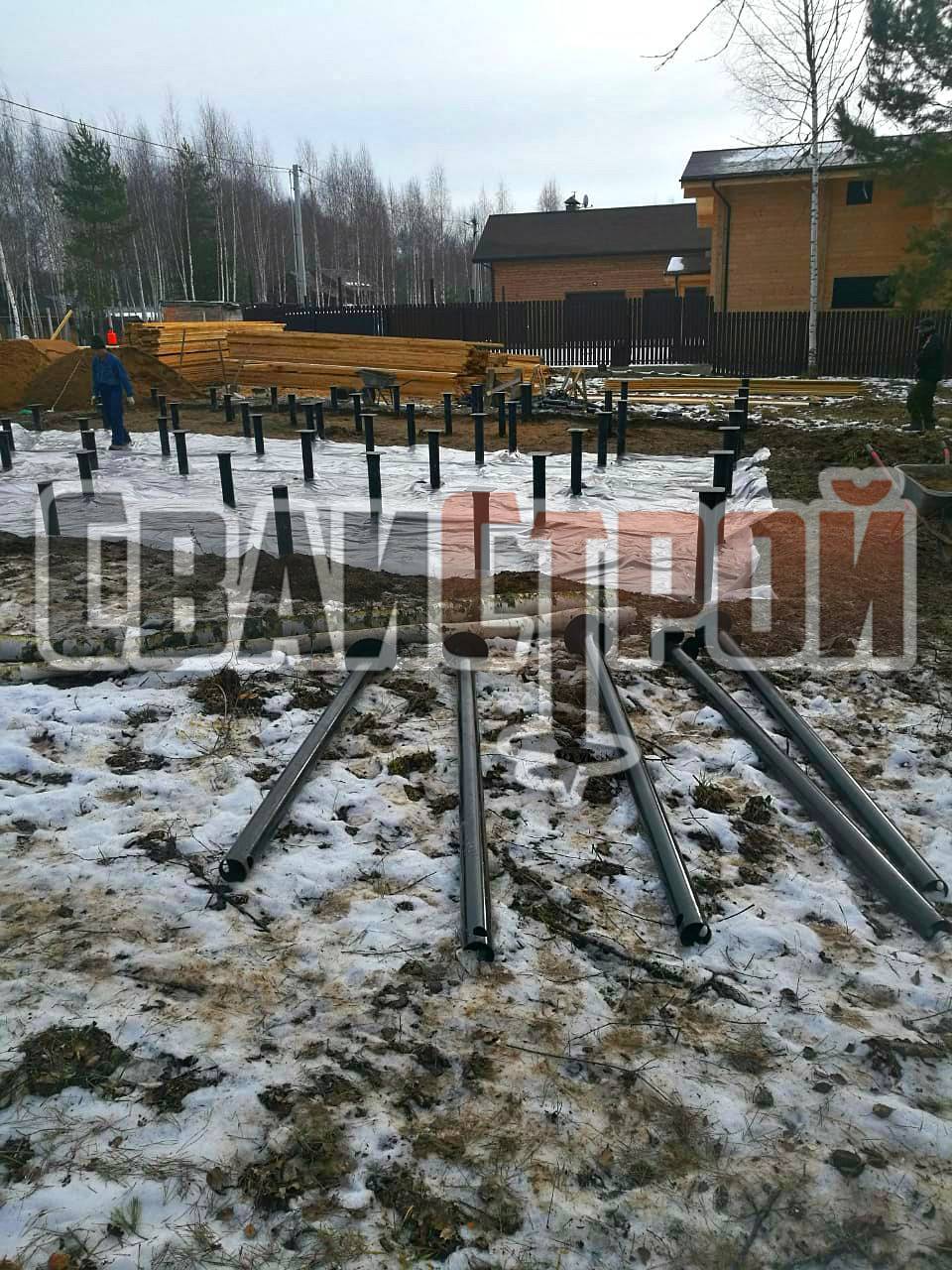

Основание на винтовых сваях
Объективные преимущества использования винтовых свайных конструкций в мелком строительстве:
- отсутствие необходимости проведения существенного объема земляных работ;
- умеренные денежные затраты;
- оптимальная практичность основания.
Перед множеством желающих людей, предпочитающих возводить постройку собственными руками, встает один и тот же вопрос – можно ли использовать в качестве заземляющего контура обустроенный свайно-винтовой фундамент, и как в дальнейшем названное обстоятельство может отразиться на эксплуатационных характеристиках возведенного сооружения.
Кажущееся на первый взгляд существенное углубление свайного фундамента дает уникальную возможность для возведения надежного заземления электропроводки. Однако не стоит забывать, что винтовые опоры предварительно подвергаются лакокрасочной обработке для увеличения периода своей эксплуатации. В большинстве случаев представленные покрытия имеют в своем составе полиуретановые смолы, обладающие высокими диэлектрическими свойствами, что делает сваи непригодными для их дальнейшего использования при заземлении электрической сети.
Установка свайного основания
Для увеличения экономии некоторые застройщики при возведении основания на сваях используют винтовые опорные элементы, произведенные самостоятельно или каким-либо кустарным методом. Как правило, антикоррозийная обработка таких свай представлена в виде тонкого слоя бюджетной краски, которая может подвергаться разрушению уже в процессе вкручивания опоры в почву.
За счет подземных электрических зарядов, возникающих при электролитической коррозии, возведенный с помощью кустарных свай фундамент в кротчайшие сроки будет подвержен разрушению, а использование возведенного основания в качестве заземляющего каркаса поспособствует его дальнейшему распаду.
Преимущества и недостатки устройства заземления винтовыми сваями
Преимущества использования винтовых свай обусловлены, прежде всего, удобством монтажа сооружаемой заземляющей конструкции. Ввинчивание опоры освобождает от значительного объема земляных работ. Толщина стенки сваи, составляющая от 3 до 5 мм, гарантирует длительные сроки эксплуатации, а большая площадь поверхности – надежность заземления.
Тем не менее, некоторые специалисты указывают на то, что наличие сварных швов является недопустимым для элементов конструкций, применяемых для заземления объектов. Места сварки в первую очередь подвергаются электролитической коррозии. Присутствие вблизи заземленной постройки электроподстанции, железнодорожных путей или вышек сотовой связи, где высока вероятность утечек электричества в грунт, приводит к существенному сокращению сроков эксплуатации и разрушению винтовой сваи.
До проведения работ по устройству заземляющей конструкции частного дома рекомендуется обратиться за консультацией к сотрудникам из обслуживающей данный район сетевой организации энергоснабжения. Они помогут произвести расчеты для качественного заземления, посоветовать, какие материалы лучше использовать, а также, при необходимости, составят проектную документацию.
Можно ли сделать заземление на винтовых сваях
Это могут быть перепады напряжения вкупе с короткими замыканиями, которые могут не только испортить бытовую технику, но и стать причиной пожара и даже нести угрозу человеческой жизни. Именно поэтому рекомендуется обязательное проведение мероприятий, связанных с организацией электробезопасности, в частности устройство в частных домах, в том числе на винтовых сваях, системы заземления
Важно понимать, что заземление в доме на винтовых сваях — это отдельная конструкция, но никак не подсоединение заземляющего провода к свайному полю фундамента
Система заземления — что это такое?
Поскольку при современном монтаже электропроводки в обязательном порядке устанавливаются элементы защиты, такие как автоматические выключатели или дифференциальные автоматические выключатели, то в случае пробоя изоляции или же замыкания на заземленный корпус срабатывает защита и линия обесточивается. В городских квартирах используется, как правило, защитное зануление, однако на даче или же в частном домовладении такую защиту практически не используют из-за отсутствия технических условий. В этом случае на помощь приходит защитное заземление. В качестве варианта устройства контура может рассматриваться защитное заземление с использованием винтовых свай.
Заземление с использованием винтовых свай
Для устройства заземления подойдут винтовые сваи диметром 57 mm. Их длину определяют с учетом значений глубины промерзания грунта, которые для разных регионов отличаются. Сваи должны быть установлены на 0,1 метра ниже того среднего показателя промерзания почвы, которые наблюдались в течение последнего десятилетия. В противном случае винтовые сваи не будут выполнять функции, на них возложенные, то есть роль защитного заземления.
Последовательность работ по устройству защитного заземления с помощью винтовых свай
В первую очередь необходимо сделать разметку, согласно которой затем выкапывается траншея по периметру глубиной 0,4 m. Её ширина должна быть достаточной, чтобы в дальнейшем было удобно проводить сварку конструкции. После этого создается конструкция, которая должна иметь форму треугольника, в вершинах которого вертикально располагают винтовые сваи.
Расстояние между сваями (их центрами) должно быть не меньше их длины. Для соединения элементов конструкции можно использовать любой вид металлопроката, толщина которого должна составлять не менее 4 mm. Для этих целей, в большинстве случаев, применяют равнополочный уголок с размерами 50x50x5 или металлическую полосу 40×4. Когда контур будет готов, останется его соединить с электрическим щитом. Для этой цели к дому подводят еще одну траншею, в которую укладывают проводник.
Контур связывают с электрическим щитом при помощи сварного крепления с использованием проводника (круглая сталь 8-10 mm) с болтом M6 или M8. Применять арматуру как проводник вертикальных заземлителей запрещается
Связано это, во-первых, с тем, что наружный слой арматуры – каленый, а во-вторых, она обладает переменным сечением, следовательно, процессы окисления проходят значительно быстрее
Важно обратить внимание на тот факт, что наносить на элементы конструкции какие-либо покрытия недопустимо. Можно приобрести винтовые сваи, имеющие классическое эпоксидное покрытие — на способность опор проводить ток это не повлияет.
Преимущества заземления на винтовых сваях
• устройство заземления обходится малыми затратами; • незначительный объем земляных работ; • значительная площадь поверхности служит гарантией длительного срока службы заземления.
Чтобы уменьшить сопротивление заземляющего устройства, то есть контура заземления, рекомендуется подсоединить его к естественным заземлителям, например:
• проложенный в земле водопровод или другие металлические трубопроводы, кроме трубопроводов для горючих жидкостей, газов или взрывчатых смесей; • железобетонные и металлические конструкции сооружений, которые находятся в непосредственном соприкосновении с землей; • обсадные трубы скважин и т.п.
Использование существующего свайно-винтового ростверка в качестве заземляющего устройства
Если коттедж или садовый домик не имеет ЗУ, опирается на свайно-винтовой ростверк, использовать существующие сваи нельзя, как бы ни хотелось снизить бюджет сооружения. Конструкции эксплуатируемого фундамента в этом случае будут интенсивно разрушаться из-за электрохимической коррозии металла, т.к. полностью избежать токов утечки не удастся, даже в исправной цепи, к тому же будут присутствовать токи наводки и ёмкостные токи, они будут не большими, но и их может хватить для ускорения коррозии. Не зря срок эксплуатации заземления из обычной стали без покрытия обычно не превышает 10 лет.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Ошибки при монтаже
На сваях постройка будет стоять длительное время, если в процессе монтажа не допустить ошибок. Подобное будет сделано лишь тогда, когда выполняется профессионалами. Лучше не экономить на работе, так как в противном случае придётся разбирать дом, устранять проблему и только потом устанавливать его назад.
Приводит к раскачиванию здания, если при завинчивании винтовых опор их шатали из стороны в сторону. Некоторые доморощенные мастера считают, что так сваи легче войдут в землю. Подобное отношение приведёт к раскачиванию постройки уже через несколько месяцев.
Старайтесь не рыть глубоко приямки. Они имеют размер в 20-25 см. В противном случае сваи проседают и начинают качаться сами собой.
Трубы должны быть также определённую толщину стенок, превышающую 4-миллиметровую величину. После установки труб следует произвести заливку цементного раствора, убедившись, что конструкция установлена ровно.
Деревянные дома на винтовых сваях
Можно ли использовать фундамент на винтовых сваях в качестве заземления?
Безопасность вашего здания — одна из тех характеристик, которая определяет степень готовности объекта к сдаче в эксплуатацию. Одни из ключевых параметров электро-безопасности при строительстве вашего дома — правильно организованное заземление на свайный фундамент. Большинство специалистов рекомендуют при создании заземления применять в качестве проводника винтовые сваи фундамента.
Многие клиенты компании «Винтовые сваи в Можайске» задаются вопросом: можно ли использовать винтовые сваи в Можайске для организации надежного заземления? С одной стороны, глубокое расположение свайного фундамента — обстоятельство, указывающее в пользу создания надежной системы заземления. Меж тем, как правило, сваи до установки их в грунт обрабатывают лакокрасочными материалами, содержащими полиуретановые смолы. Особенность этих красок в том, что они — отличные диэлектрики. Хотя такие поверхности отличаются повышенной устойчивостью к коррозии (что продлевает срок эксплуатации металла), их нельзя использовать в контуре заземлении (согласно ПУЭ 1.7.82 — винтовые сваи должны быть объединены с заземляющей системой здания). Таким образом, заземление свайного фундамента — допустимый вариант только при отсутствии диэлектрических покрытий, а для защиты свай от коррозии нужно использовать специальные токопроводящие краски или оцинкованное покрытие. Для создания заземления на свайном фундаменте специалисты рекомендуют применять оцинкованные опоры.
Контур заземление для здания выполняется в виде замкнутой системы, по форме чаще всего как равносторонний треугольник. По вершинам углов располагают винтовые опоры, задействованные в качестве электродов. Сваи вкручивают так, чтобы они находились ниже уровня промерзания грунта. Точная величина заглубления устанавливается, исходя из нормативов, принятых для того или иного региона. Промышленность выпускает определенные типоразмеры винтовых опор для заземления частного дома, в наибольшей степени подходят сваи диаметром 57 миллиметров и длиной от 2 до 2,5 метра. Такие опоры применимы к условиям Можайского района, то есть с умеренным климатом.
Работы выполняются так:
- Выбирается площадка, удаленная от фундамента здания по крайней мере на 1 метр.
- Проводится разметка участка под дальнейшую установку винтовых свай. Дистанция между отмеченными точками должна быть равна длине опоры или превышать этот показатель.
- Вершины получившегося треугольника объединяют траншеей, выкопанной по периметру геометрической фигуры. Рекомендуемая глубина траншеи — не менее 50 сантиметров. По вершинам углов завинчивают винтовые сваи.
- После выполнения соединений сваркой, конструкция превращается в замкнутый контур. В качестве соединителей используют какие-либо металлические изделия (лента, трубы и т. п.). Толщина металлической ленты/полосы не должна быть меньше 4 миллиметров.
- Готовые соединения обрабатывают антикоррозийным составом.
- От одного угла получившегося контура заземления, копают еще одну траншею, направленную к распределительному щиту здания. В траншею кладут соединительный проводник (лента/полоса). Проводник скрепляют гайкой с заранее приваренным к обвязочному контуру болтом. Оставшийся конец проводника стыкуют с главной шиной заземления распределительного щита.
Проверка заземления
После окончания монтажа, обязательно нужно проверить сопротивление контура заземления. В соответствии с правилами устройства электроустановок показатель сопротивления для электросети с напряжением 220 Вольт не должен превышать 30 Ом. Замеры осуществляют в сухую погоду (в такие периоды наблюдается наибольшее сопротивление грунта). Если результаты измерений в пределах нормы, траншею с заземляющим контуром засыпают землей, после чего заземление готово к эксплуатации.
Прежде чем приступать к заземлению свайного фундамента, необходимо провести консультацию со специалистами компании «Винтовые сваи в Можайске». Специалисты дадут рекомендации относительно правильного монтажа и эксплуатации винтовых свай в Можайске и Можайском районе.
Использование существующего свайно-винтового ростверка в качестве заземляющего устройства
Если коттедж или садовый домик не имеет ЗУ, опирается на свайно-винтовой ростверк, использовать существующие сваи нельзя, как бы ни хотелось снизить бюджет сооружения. Конструкции эксплуатируемого фундамента в этом случае будут интенсивно разрушаться из-за электрохимической коррозии металла, т.к. полностью избежать токов утечки не удастся, даже в исправной цепи, к тому же будут присутствовать токи наводки и ёмкостные токи, они будут не большими, но и их может хватить для ускорения коррозии. Не зря срок эксплуатации заземления из обычной стали без покрытия обычно не превышает 10 лет.
Резюмируя вышесказанное и отвечая на ваш вопрос: Винтовые сваи можно использовать в конструкции заземления в виде вертикальных элементов, но только либо оцинкованные, либо вообще без защитного покрытия, т.к. полимерное покрытие не пропускает ток. Надеяться на то, что это покрытие будет содрано при вкручивании сваи — это уповать на авось. Использовать свайно-винтовой фундамент под строением в качестве заземляющего контура нельзя, т.к. это приведет к его ускоренной коррозии, плюс к тому сваи скорее всего будут с полимерным покрытием. Помните, заземление — это прежде всего ваша безопасность, поэтому и подходить к нему нужно соответственно. После устройства контура обязательно нужно пригласить электриков для испытания вашего заземления, для этого нужно обратится в электроснабжающую компанию.
Деревянные дома на винтовых сваях
Можно ли использовать фундамент на винтовых сваях в качестве заземления?
Безопасность вашего здания — одна из тех характеристик, которая определяет степень готовности объекта к сдаче в эксплуатацию. Одни из ключевых параметров электро-безопасности при строительстве вашего дома — правильно организованное заземление на свайный фундамент. Большинство специалистов рекомендуют при создании заземления применять в качестве проводника винтовые сваи фундамента.
Многие клиенты компании «Винтовые сваи в Можайске» задаются вопросом: можно ли использовать винтовые сваи в Можайске для организации надежного заземления? С одной стороны, глубокое расположение свайного фундамента — обстоятельство, указывающее в пользу создания надежной системы заземления. Меж тем, как правило, сваи до установки их в грунт обрабатывают лакокрасочными материалами, содержащими полиуретановые смолы. Особенность этих красок в том, что они — отличные диэлектрики. Хотя такие поверхности отличаются повышенной устойчивостью к коррозии (что продлевает срок эксплуатации металла), их нельзя использовать в контуре заземлении (согласно ПУЭ 1.7.82 — винтовые сваи должны быть объединены с заземляющей системой здания). Таким образом, заземление свайного фундамента — допустимый вариант только при отсутствии диэлектрических покрытий, а для защиты свай от коррозии нужно использовать специальные токопроводящие краски или оцинкованное покрытие. Для создания заземления на свайном фундаменте специалисты рекомендуют применять оцинкованные опоры.
Контур заземление для здания выполняется в виде замкнутой системы, по форме чаще всего как равносторонний треугольник. По вершинам углов располагают винтовые опоры, задействованные в качестве электродов. Сваи вкручивают так, чтобы они находились ниже уровня промерзания грунта. Точная величина заглубления устанавливается, исходя из нормативов, принятых для того или иного региона. Промышленность выпускает определенные типоразмеры винтовых опор для заземления частного дома, в наибольшей степени подходят сваи диаметром 57 миллиметров и длиной от 2 до 2,5 метра. Такие опоры применимы к условиям Можайского района, то есть с умеренным климатом.
Работы выполняются так:
- Выбирается площадка, удаленная от фундамента здания по крайней мере на 1 метр.
- Проводится разметка участка под дальнейшую установку винтовых свай. Дистанция между отмеченными точками должна быть равна длине опоры или превышать этот показатель.
- Вершины получившегося треугольника объединяют траншеей, выкопанной по периметру геометрической фигуры. Рекомендуемая глубина траншеи — не менее 50 сантиметров. По вершинам углов завинчивают винтовые сваи.
- После выполнения соединений сваркой, конструкция превращается в замкнутый контур. В качестве соединителей используют какие-либо металлические изделия (лента, трубы и т. п.). Толщина металлической ленты/полосы не должна быть меньше 4 миллиметров.
- Готовые соединения обрабатывают антикоррозийным составом.
- От одного угла получившегося контура заземления, копают еще одну траншею, направленную к распределительному щиту здания. В траншею кладут соединительный проводник (лента/полоса). Проводник скрепляют гайкой с заранее приваренным к обвязочному контуру болтом. Оставшийся конец проводника стыкуют с главной шиной заземления распределительного щита.
Проверка заземления
После окончания монтажа, обязательно нужно проверить сопротивление контура заземления. В соответствии с правилами устройства электроустановок показатель сопротивления для электросети с напряжением 220 Вольт не должен превышать 30 Ом. Замеры осуществляют в сухую погоду (в такие периоды наблюдается наибольшее сопротивление грунта). Если результаты измерений в пределах нормы, траншею с заземляющим контуром засыпают землей, после чего заземление готово к эксплуатации.
Прежде чем приступать к заземлению свайного фундамента, необходимо провести консультацию со специалистами компании «Винтовые сваи в Можайске». Специалисты дадут рекомендации относительно правильного монтажа и эксплуатации винтовых свай в Можайске и Можайском районе.
Преимущества и недостатки винтовых опор
Винтовые сваи характеризуется целым рядом очевидных преимуществ:
- Нет нужды в масштабных земляных работах, так как сваи устанавливаются путем ввинчивания в грунт.
- Уменьшаются финансовые затраты на возведение объекта.
- Основание обладает достаточной прочностью.
- Продлеваются сроки эксплуатации свай, что обусловлено достаточной толщиной их стенок.
- Упрощается монтаж заземлительного контура.
- Качественное заземление обеспечивается благодаря обширным металлическим поверхностям.
В то же время имеются у винтовых опор и недостатки:
- Сварные швы — не лучшее решение для создания соединений при обустройстве заземления. Такие участки коррозируют прежде всего.
- Срок службы винтовых свай существенно сокращается, если поблизости присутствуют источники утечки тока в грунт — заземленная электроподстанция, железная дорога или сотовые передатчики.
