Как правильно сделать контур заземления в частном доме — расчёт схемы и монтаж

Основные правила

Документ, регламентирующий способы выполнения и устройства систем заземления, — «Правила устройства электроустановок» (ПУЭ). Там указано, что заземление технологических трубопроводов — обязательное условие их допуска к эксплуатации.

Основные правила при выполнении подобных систем:

1. Должна быть обеспечена непрерывная металлическая связь на всей протяженности трубопровода, вне зависимости от его конструкции и назначения.
2. Тип контура заземления должен соответствовать удельному сопротивлению грунта в месте монтажа и току растекания конструкции.
3. Трубопровод должен быть соединен с заземляющим контуром минимум в двух точках.

Требования защиты при косвенном прикосновении распространяются на:

1) корпуса электрических машин, трансформаторов, аппаратов, светильников и т.п.;

2) приводы электрических аппаратов;

3) каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжением выше 50 В переменного или 120 В постоянного тока (в случаях, предусмотренных соответствующими главами ПУЭ — выше 25 В переменного или 60 В постоянного тока);

4) металлические конструкции распределительных устройств, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;

5) металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие указанные в 1.7.53, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т.п., с кабелями и проводами на более высокие напряжения;

6) металлические корпуса передвижных и переносных электроприемников;

7) электрооборудование, установленное на движущихся частях станков, машин и механизмов.

При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе и заземлены в системах и .

Не требуется преднамеренно присоединять к нейтрали источника в системе и заземлять в системах и :

1) корпуса электрооборудования и аппаратов, установленных на металлических основаниях: конструкциях, распределительных устройствах, щитах, шкафах, станинах станков, машин и механизмов, присоединенных к нейтрали источника питания или заземленных, при обеспечении надежного электрического контакта этих корпусов с основаниями;

2) конструкции, перечисленные в 1.7.76, при обеспечении надежного электрического контакта между этими конструкциями и установленным на них электрооборудованием, присоединенным к защитному проводнику;

3) съемные или открывающиеся части металлических каркасов камер распределительных устройств, шкафов, ограждений и т.п., если на съемных (открывающихся) частях не установлено электрооборудование или если напряжение установленного электрооборудования не превышает значений, указанных в 1.7.53;

4) арматуру изоляторов воздушных линий электропередачи и присоединяемые к ней крепежные детали;

5) открытые проводящие части электрооборудования с двойной изоляцией;

6) металлические скобы, закрепы, отрезки труб механической защиты кабелей в местах их прохода через стены и перекрытия и другие подобные детали электропроводок площадью до 100 см, в том числе протяжные и ответвительные коробки скрытых электропроводок.

При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или TT. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети.

В электроустановках, в которых в качестве защитной меры применено автоматическое отключение питания, должно быть выполнено уравнивание потенциалов.

Для автоматического отключения питания могут быть применены защитно-коммутационные аппараты, реагирующие на сверхтоки или на дифференциальный ток.

Необходимость заземления в частном доме

Крупная и мелкая бытовая техника работает от электричества, поэтому представляет опасность для человека в случае нарушения целостности изоляции. Для защиты от перепадов напряжения существует много приборов, но они не защищают людей от удара током.

В частных строениях различают электропроводку разных типов:

• двухпроводная магистраль по схеме TN-C характерна для старых домов;
• в новых устроена трехпроводная сеть по типу TNC-S;
• TT система с нулем, который не заземлен, также есть в новых зданиях.

В вашем доме организовано заземление?

Да
30.71%

Нет
39.29%

Планирую сделать
30%

Проголосовало: 140

В многоэтажном секторе заземляют только проводку, но в собственном доме есть другие бытовые установки, агрегаты, которые требуют защиты:

• мастерские с разными по мощности корпусами и кожухами агрегатов, станков, осветительных установок;
• электрощиты со стальными корпусами шкафов;
• электротехническое оборудование, трансформаторные подстанции;
• места с металлическими конструкциями, где проложены кабели, провода, защитные трубопроводы для кабелей из стали;
• вторичные обмотки трансформаторов измерительного типа.

Заземление не выполняют для штырей, изоляторов, креплений на опорах электролинии. Защита не нужна при монтаже оборудования в корпусах агрегатов, которые уже заземлены.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

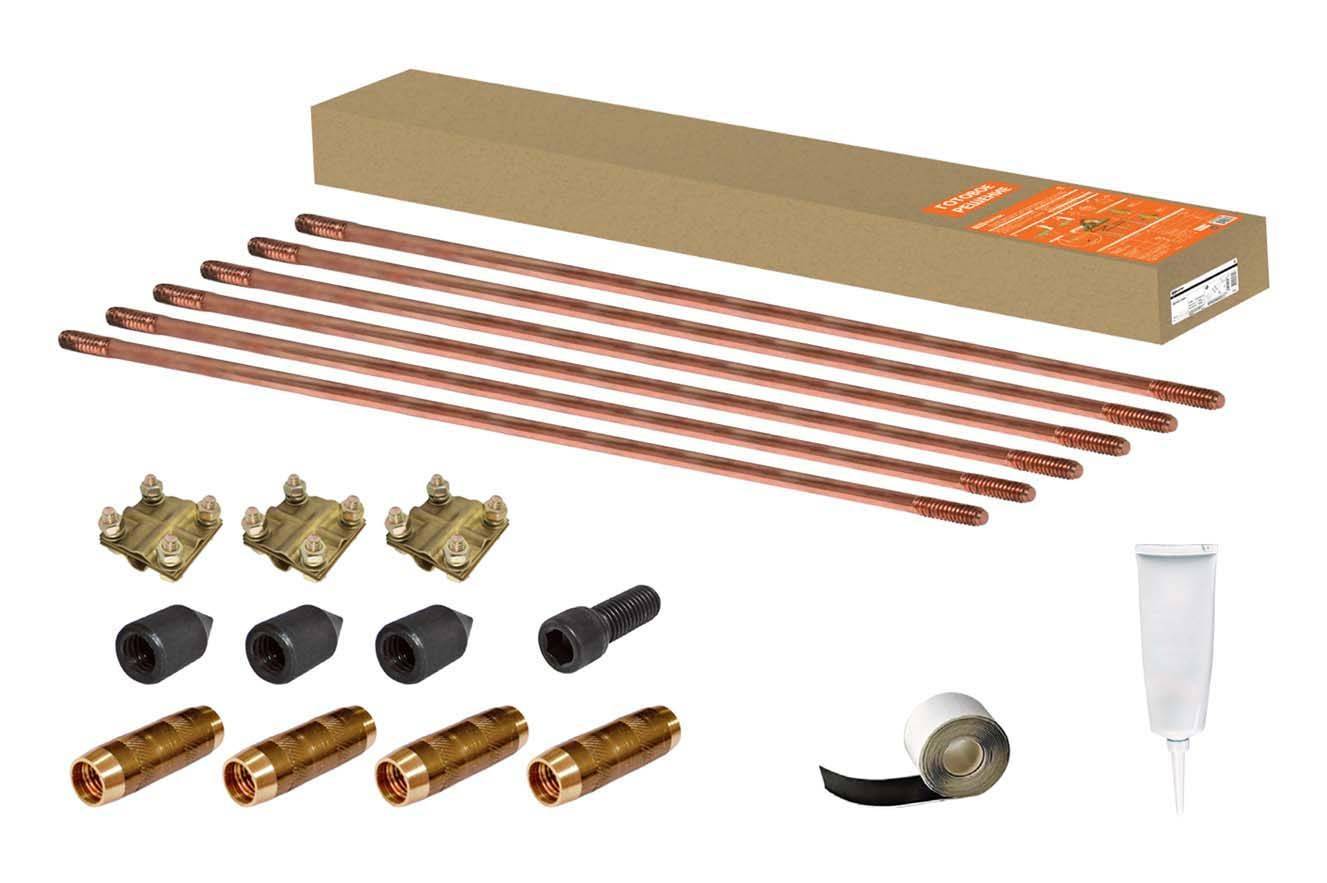

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Как сделать заземляющий контур

Заземляющее устройство, или заземляющий контур, представляет собой несколько металлических штырей (электродов), которые соединены между собой с одного конца, а другим концом заглублены в грунт. Обычно электроды «в домашних условиях» изготавливаются из арматуры или угловой стали. Реже – из труб. Как изготовить, забить в землю и соединить между собой такие штыри, можно посмотреть в видео.

https://youtube.com/watch?v=JV243D9zZWk

Заземляющий контур чаще всего имеет форму квадрата или треугольника (схема). Электроды должны быть не короче 2,5 метров. Ребра заземляющего контура должны либо равняться, либо быть кратными им. Например, если длина электрода равна 2,5 метрам, то ребра контура должны равняться либо 2,5, либо 5 метрам. Оптимальная длина штырей-электродов – 2,5-3 метра.

Соответственно, заземляющий контур может обладать следующими параметрами: его стороны должны соотноситься либо как 2,5 х 2,5, либо как 3 х 3. Квадрат иногда делают несколько больше (4 х 4 м). Электроды желательно заострить с одного конца. Так их будет легче забивать в землю. Свариваются штыри между собой в контур только после заглубления их в землю.

Процесс установки заземляющего контура выглядит так:

1. Сначала рядом с домом нужно выкопать траншею по форме будущего контура (квадратную или треугольную). Ее глубина должна равняться 70-80 см.

2. Нарезаем арматуру на равные по длине штыри 2,5-3 м. Забиваем их по углам траншеи, как на видео. Обязательно оставляем над землей небольшие части электродов.

3. Вершины электродов соединяются между собой стальными полосами. Сделать это можно при помощи сварки.

4. К одному из углов приваривается стальная полоса, которую необходимо довести до стены здания.

5. К концу стальной полосы при помощи все той же электросварки нужно приварить болт.

6. К приваренному таким образом болту крепится выходящий из дома заземляющий кабель 220 В. Крепление можно выполнить следующим образом: кабель свернуть в петлю и просто надеть на болт. Сверху на него надевается гайка с шайбой и сильно затягивается.

7. После этого траншею с заземляющим контуром нужно просто засыпать землей.

8. Кабель подводится, как уже было сказано ранее, к заземляющей шине в распределительном щите.

Обратите внимание: Сечение проводника должно быть более 75 кв. мм. Только в этом случае заземление будет эффективным и прослужит долго

Только в этом случае заземление будет эффективным и прослужит долго.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители – сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Как правильно сделать заземление замкнутого типа в частном доме без помощи специалистов?

После этапа подготовительных работ наступает очередь монтажа. На первый взгляд, обычная задача забить заземлители в грунт может, как минимум, обернуться испорченным металлопрокатом. И все это по причине незнания технологии процесса.

Электроды перед забивкой важно грамотно заточить. Электромонтажники, которые имеют опыт, уже знают, как правильно сделать защитное заземление в частном доме — они рекомендуют делать острие со скосами 30-35°

От его края нужно отступить 40-45 мм и сделать спуск порядка 45-50°. Швеллер, двутавр или тавр могут иметь несколько скосов, прутья рекомендуется острить ковкой. Дальнейший процесс можно наблюдать на видео, он заключается в выполнении следующих переходов:

• С помощью штыковой лопаты выкопать равностороннюю треугольную траншею со сторонами 1,2 метра, а также ров по направлению к строению для прокладки заземляющей шины. Глубина траншеи 50-70 см.
• Для удобства забивки по углам треугольника можно пробурить лунки глубиной до 50 см.
• При помощи кувалды или перфоратора с насадкой забить электроды, оставив над поверхностью дна канавы 20-30 см.
• При помощи электросварки хорошо приварить металлические полосы к выступающим частям заземлителей.
• Уложить полосу, соединяющую угол контура и фундамент строения, предварительно выгнув ее по профилю.
• Приварить заземляющую шину к углу треугольника. Со стороны дома на полосу приварить болт для крепления медного провода.
• Обработать места сварки антикоррозийной краской или битумом. Дать просохнуть краске и закопать канаву.

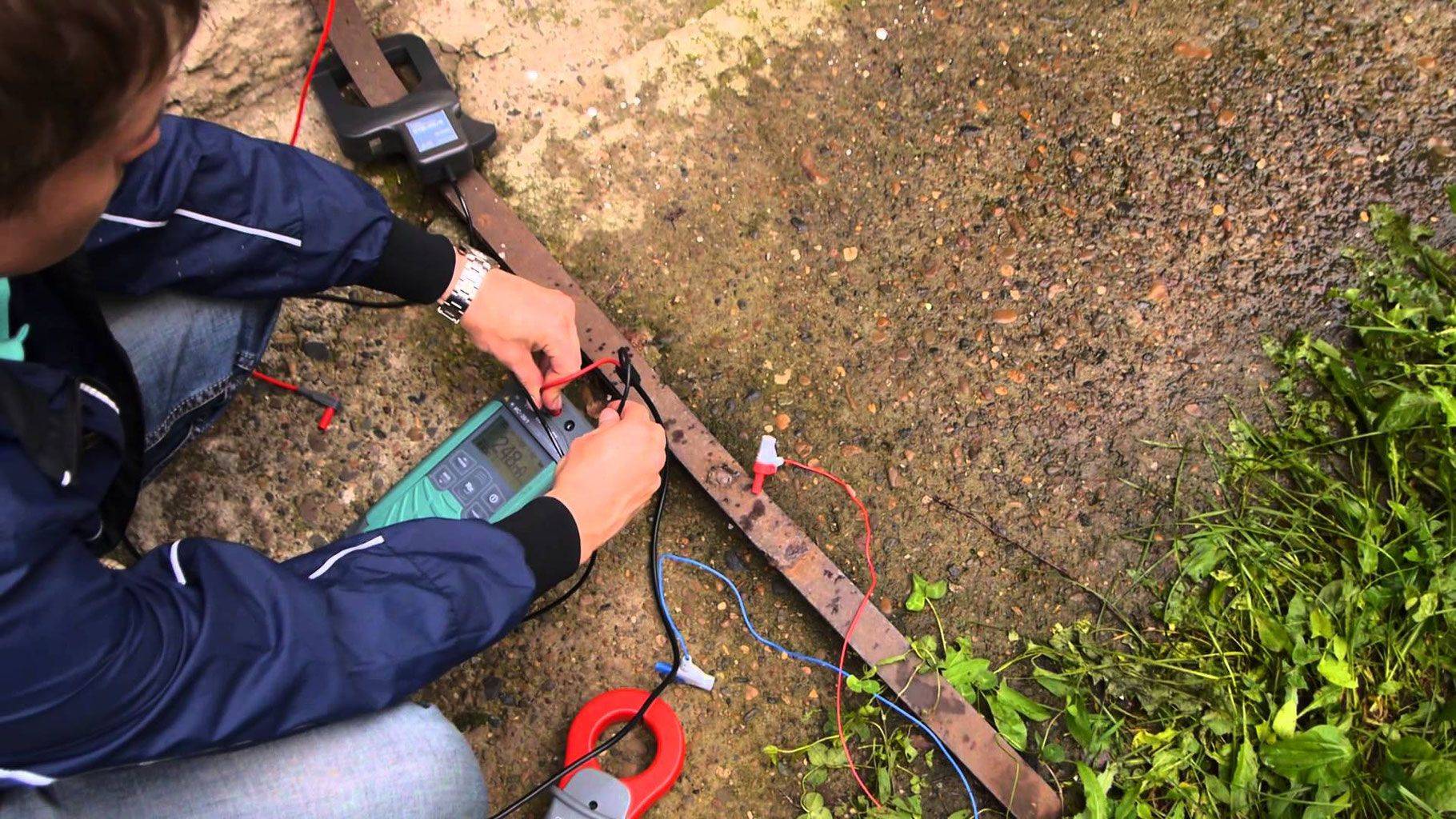

Проверка параметров заземляющего контура

Завершающей стадией в организации системы принято считать измерение сопротивления готового контура, ведь качественная защита нужна не только при использовании городской линии, но и при подключении резервного генератора электропитания. Этот этап укажет, насколько правильно сделано защитное заземление в частном доме, не допущены ли какие ошибки при монтаже.  Определить сопротивление можно несколькими способами:

• При помощи электролампы на 220 Вольт, подключив один контакт к фазе, а другой – к заземляющей шине. Ярко горящая лампочка указывает на качественно работающую систему, тускло горящая – заставляет проверить надежность сварных швов.
• При помощи грунтового мегаомметра, который измеряет сопротивление между элементами контура и контрольными электродами, забитыми в грунт на глубину в 15 и 20 метрах от заземления на глубину 50 см.
• При помощи тестера в состоянии измерителя напряжения. Значения измерений «фаза-ноль» и «фаза-земля» не должны иметь значительной разницы (не более 10 единиц).

Как такового, обслуживания система защиты не требует, достаточно не допускать проведения земляных работ в районе контура и увлажнять вовремя грунт. Попадание агрессивных веществ также не допустимо, поскольку они сокращают срок службы конструкции до 2-3 лет.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Системы заземления

Существует 6 отличающихся между собой систем. Несмотря на такое разнообразие, в жилых домах применяется преимущественно только 2 из них, такие как:

TN – C – S. Главной особенностью данной системы считается то, что подача тока происходит с использованием нуля PEN, который обязательно дополнительно подключается к глухо заземленной нейтрале.

В здании, в распредустройстве провод расходится на две части РЕ и N. Одна – PE – представляет собой ноль защитный (заземление), вторая – проводник – выполняет роль рабочего поля N

Для того чтобы данная система надежно работала, очень важно обеспечить ей соответствующую защиту

Это касается тех приспособлений, которые связаны с проводником PE. Такая ситуация возникает в случае механического повреждения нуля PEN между непосредственно самой подстанцией и сооружением.

TT. Эта система применяется в селах и деревнях. В загородных условиях сложно обеспечить безопасность нуля PEN. Эта схема требует выполнения «глухого» заземления по отношению к нейтрали. Осуществление передачи напряжения при этом происходит посредством 4 проводов.

Четвертый из них применяется в качестве функционального нуля N. Со стороны потребителя в данной ситуации необходимо создать штыревой заземлитель. Именно к нему следует подсоединить все проводники от PE. С ними следует связать корпуса приборов.

Система TT применяется преимущественно в отдаленных от городов районах. В крупных населенных пунктах предпочтение отдают TN – C – S.

Калькулятор расчета заземления

Для того чтобы упростить расчеты, мы предлагаем вам воспользоваться простым и точным калькулятором расчета заземления.

Наш онлайн-калькулятор расчета заземления учитывает все поправочные коэффициенты и работает на основании приведенных формул. Для того чтобы выполнить надежный расчет, вам необходимо заполнить поля программы правильно.

• Грунт. Укажите верхний и нижний слой грунта, а также глубину.
• Климатический коэффициент. Поправка в расчетах на основании климатической зоны: I зона — от -20 до -15°С (Январь); от +16 до +18°С (Июль);
• II зона — от -14 до -10°С (Январь); от +18 до +22°С (Июль);
• III зона — от -10 до 0°С (Январь); от +22 до +24°С (Июль);
• IV зона — от 0 до +5°С (Январь); от +24 до +26°С (Июль);

Вертикальные заземлители. Количество вертикальных заземлителей (предполагаем любой число, по умолчанию 5), их длина и диаметр.

Горизонтальные заземлители. Глубина заложения горизонтальной полосы, ширина полки и длина стержня (берется из расчета 1:3, 1:2 или 1:1 к длине вертикального заземлителя – чем больше, тем лучше).

Нажимая кнопку «Рассчитать» вы получите следующие показатели:

• удельное электрическое сопротивление грунта;
• сопротивление одиночного вертикального заземлителя;
• длина горизонтального заземлителя;
• сопротивление горизонтального заземлителя;
• общее сопротивление растеканию электрического тока.

Последний параметр является определяющим. Согласно ПУЭ 7 «Правила устройства электроустановок» нормативное сопротивление заземление для электроустановок до 1000 В не должно превышать 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока.

Как сделать заземление — видео

Ниже приведен более бюджетный вариант монтажа заземления. Здесь заземляющие электроды соединяются между собой без резьбы. По утверждениям производителей, прочное соединение достигается благодаря расплющиванию нижнего конца штыря в гнезде. Конечно, здесь возникают вопросы о том, насколько надежен и долговечен такой контакт, но видео достаточно убедительно.

И для любителей консервативных подходов, предлагаем познакомиться с традиционным методом построения заземляющего устройства, с применением нескольких электродов, соединенных между собой с помощью сварки. Вместо прутов арматуры, рекомендуемых в данном видеоматериале, в случае их отсутствия, можно применять другие виды металлического проката: уголки, трубы и т.д. Длину электродов лучше брать побольше, чем они длиннее, тем качественней будет заземление.

Распространенные ошибки

Возможность присоединять заземляющий провод к металлическим конструкциям в земле может иметь плохие последствия, если не учитывать ограничений.

Опасно заземление в таких случаях:

• кабель пристыковывают к водопроводной системе или трубам отопления — это опасно для хозяев дома и соседей;
• нельзя соединять заземляющую жилу с нулевым контактом в розетке — если нуль отгорит, высокое напряжение будет определяться на коробках всех электрических приборов;
• не рекомендуют подключать больше одной жилы к клемме РЕ — при потерях электричества оно пойдет не в грунт по защитному заземлителю, а перейдет на бытовую технику, подключенную другим проводом.
