Что такое зенитные фонари и какими они бывают?

Особенности конструкции, материалы изготовления, сферы применения

Промышленные зенитные фонари можно устанавливать на крышах зданий, где это было предусмотрено проектом. Исключением могут быть только точечные модели, имеющие небольшие размеры и вес. Световые фонари на кровле промышленных зданий устанавливаются над зонами, в которых необходимо освещение. Их можно использовать для направленного освещения разделения помещений или как выход на крышу зданий.

Выбирая вид зенитных фонарей для промышленных зданий важно предусмотреть целый ряд факторов, к примеру:

• Площадь, формы и материалы кровли;
• Размещение несущих и разделительных стен;
• Условия эксплуатации;
• Специфика промышленного предприятия;
• Климатические особенности местности.

Обеспечить необходимое естественное освещение рабочих мест, можно устанавливая точечные фонари, учитывая размещение конкретного оборудования или ленточные, если речь идет о помещении с конвейерными линиями. Шедовые фонари (односторонние ленточные продольные с наклоном) могут быть установлены на тех объектах, где не допускается попадание прямых солнечных лучей.

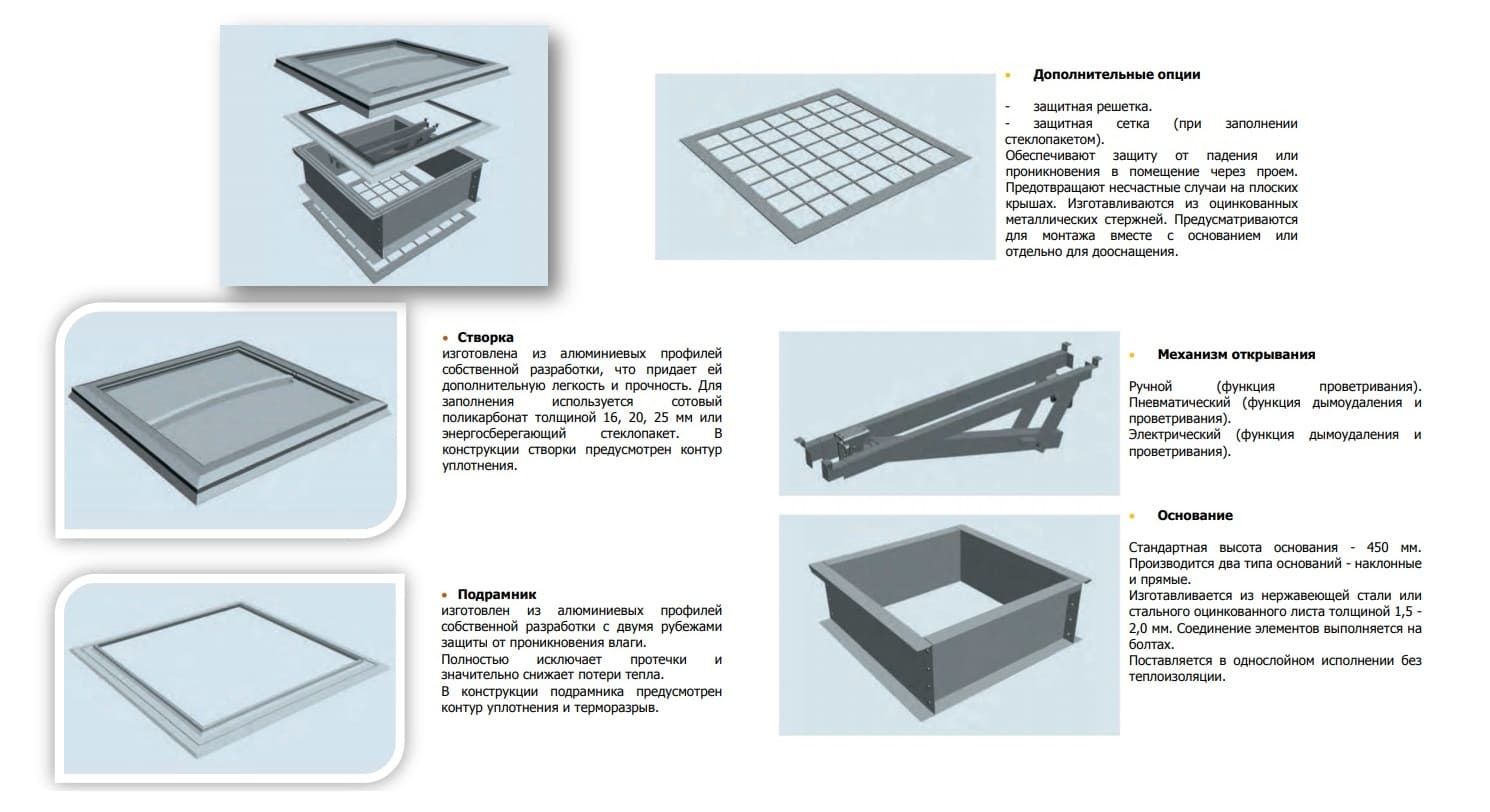

Конструкции зенитных фонарей могут быть очень разнообразными, но их основными элементами являются:

• Металлический стакан;
• Опорная рама;
• Светопропускающий элемент (органическое стекло, стеклопластик, стеклопакеты, профильное стекло, стеклоблоки и т. д.). Обычное стекло не может быть использовано в качестве светопропускающего материала. В промышленных фонарях чаще всего используют каленое стекло, оргстекло или поликарбонаты.

Очень часто для изготовления каркаса используется алюминиевый сплав с армированными стальными элементами. Это позволяет увеличить площадь, а значит и несущую способность. Утепляя опорные контуры можно улучшить теплоизоляцию, равномерно распределить световой поток, можно установив боковые грани под наклоном. Основным материалом для опорных рам, которые являются основанием светопропускающих элементов, служит антисептированная древесина. Высокую огнестойкость и долговечность гарантирует отсутствие в каркасах пластиковых элементов. Двойной контур уплотнения позволяет не только уберечь помещения от неблагоприятных погодных условий, повысить уровень комфорта для персонала, но и обеспечивает сохранность оборудования.

Главными преимуществами промышленных зенитных фонарей являются:

• Абсолютная герметичность, которая обеспечивается благодаря специальной системе крепления и точным размерам;
• Звуко- и теплоизоляция;
• Прочность, длительный срок эксплуатации и минимальные эксплуатационные расходы.

Зенитные фонари, в которых предусмотрены стеклопакеты с несколькими стеклами, разной шириной сэндвич-панелей и различными наполнителями, могут быть использованы как часть «теплого остекления» как в жилых, так и в промышленных помещениях. Но чаще всего они используются исключительно в качестве источника света и защищают от неблагоприятного воздействия окружающей среды. Их можно устанавливать, как на кровле производственных цехов, так и в помещениях, которые расположены под землей.

Стоимость оконных конструкций стандартной формы (без учета доставки монтажа) может колебаться от 6 000 до 8 600 р./кв.м и выше, обогреваемый стеклопакет с триплексом может обойтись больше 20 000 р./кв.м. Оснащение зенитных фонарей дополнительными люками, дренажной системой, дистанционным механизмом открывания створок и т. д. влечет за собой дополнительные первоначальные расходы, но позволит значительно экономить потребление электроэнергии.

Алюминиевые зенитные фонари с установкой

«Завод оконных конструкций «Гигант» предлагает клиентам зенитные фонари промышленных зданий на выгодных условиях. Использование конструкций необходимо для естественного освещения цеха и экономии электроэнергии. Эти изделия также должны своевременно удалять дым в случае возгорания на объекте. Расчет формы и геометрические параметры изделия зависят от характеристик здания и специфики эксплуатации. Наши специалисты владеют всеми нюансами их создания и предлагают качественных изделий с массой преимуществ.

Цена за алюминиевое остекление зенитных фонарей

Расчет стоимости изделий проводится в каждом случае отдельно. Цена за алюминиевые зенитные фонари зависят от затрат на материалы – профиль, изделия для остекления, фурнитуру, системы открывания. Также на стоимость влияет привлечение дополнительных средств для повышения функциональных возможностей конструкции. К ним относятся:

• обеспечение уровня освещенности в цеху в зависимости от положения солнца в течение дня, что рассчитывается для каждого здания в индивидуальном порядке,
• установка зенитных фонарей в обязательном порядке включает монтаж систем для автоматического или ручного открывания створок, что регламентируется пожарными нормами,
• конструкции должны иметь соответствующий уровень безопасности с учетом специфики производства – защиту от химических испарений, шума и т.д.

Имеют две грани, преломляют прямые солнечные лучи и одновременно наполняют помещение естественным светом.

Имеют четыре грани, устанавливаются в виде пирамиды. Возможно изготовление фонарей с большим количеством граней.

Небольшие фонари, которые устанавливаются на плоских наклонных крышах. Угол наклона – не менее 15 градусов. Как правило, это точечные конструкции с возможностью открывания и проветривания помещения.

Цена на зенитные фонари за м2, указанная на нашем сайте, является одной из самых невысоких на рынке. Она может меняться в зависимости от материалов остекления. Как правило, используется – каленое стекло, оргстекло либо поликарбонат. Применение в производстве обычного стекла запрещено, так как при разрушении оно может травмировать рабочих. В любом из выбранных вариантов у нас оптимальная стоимость материалов и услуг. Предлагаем обсудить вопросы по указанным номерам телефона с консультантом – он поможет определиться с выбором.

Монтаж зенитных фонарей промышленных зданий

В отличие от частных домов остекление зенитных фонарей ПВХ и алюминиевыми профилям может быть произведено только на здании, которое для этого рассчитано. Исключением являются точечные модели, из-за их невысокой массы и габаритов. Оптимальным материалом для изготовления подобных конструкций считается алюминиевый профиль. С его помощью можно соорудить конструкции любой сложности без значительных нагрузок на основание.

Зенитные фонари «под ключ»: проектирование, производство и монтаж

Заявка на консультацию

Бесплатная консультация по проекту

• Разнообразие форм и материалов зенитных фонарей
• Услуги полного цикла: от производства до монтажа
• Внедрение автоматизированных систем открывания
• 5-летняя гарантия и сервисное обслуживание

Зенитные фонари: изящно, оригинально, профессионально

Зенитные фонари — это выступающие над поверхностью кровли архитектурные элементы со светопрозрачным заполнением, основная функция которых — обеспечивать проникновение дневного света в помещение. Конструкция состоит из алюминиевого самонесущего каркаса и купола из стекла, поликарбоната или акрила.

Достоинства зенитных фонарей:

• экономичный и высокоэффективный источник естественного света,
• выразительный архитектурный и интерьерный элемент. Зенитные фонари могут быть пирамидальные, двухскатные, арочные и т.д.
• визуальное расширение внутреннего пространства,
• надежная защита от УФ-излучения и атмосферных осадков,
• естественная вентиляция помещения и эффективное дымоудаление.

Специфика установки зенитных фонарей

Зенитные фонари можно монтировать на плоских, одно- и двускатных крышах. Не играет никакой роли и материал, из которого выполнена кровля. Например, зенитные фонари часто устанавливают на металлических крышах, включая кровли из металлопрофиля. Используют их и на кровлях из полимерных мембран, либо с битумным покрытием.

Процесс монтажа предусматривает ряд работ, которым следует уделять повышенное внимание. К ним относят утепление сопряжений между опорной поверхностью конструкции и зенитным фонарем: для этого применяют специальные полосы уплотнительной прокладки

Любая неточность в предварительных расчетах или некачественно выполненная работа могут привести к значительной утечке тепла, появлению сквозняков и другим проблемам в процессе эксплуатации.

Зенитные фонари предназначены для круглогодичного использования, поэтому конструкцию располагают примерно на 30–40 см выше уровня кровли. Это предупредит занесение фонаря снегом в зимний период, обеспечив тем самым хорошее освещение, вентиляцию и дымоудаление даже в сильные снегопады.

Проектирование и монтаж зенитных фонарей компанией «Высота»

Мы тщательно и ответственно изучаем особенности здания, проводим расчеты, выбираем оптимальный тип несущего каркаса, его архитектурно-конструктивную форму, материал заполнения, при необходимости разрабатываем проект и выполняем монтаж зенитных фонарей. Наши клиенты получают красивую, надежную, удобную в эксплуатации и долговечную конструкцию.

Как мы работаем

Получаем заявку и согласовываем сроки

Выезжаем на объект и изучаем особенности здания

Подбираем оптимальную со всех точек зрения конструкцию

Составляем смету и заключаем договор

Подготавливаем проектно-техническую документацию

Изготавливаем и монтируем зенитные фонари

Обеспечиваем комплексное сервисное обслуживание

Расчёт стоимости заказа

Бесплатный выезд специалиста на объект

Согласен с условиями обработки персональных данных

Гарантии надёжности ООО «Высота»

Наличие допусков СРО Разрешения на все виды строительных работ.

Нам доверяют банки Банковские гарантии при строительстве.

Наличие особых допусков Лицензии от ФСБ, МЧС, Минкультуры, Ростехнадзора.

Нам доверяет государство Постоянные клиенты в лице гос. организаций (Дом Правительства МО, Министерство обороны РФ, Царицино, Музей А.С. Пушкина и др.).

Работы любой сложности! Работаем на технически сложных и особо опасных объектах.

Все риски застрахованы Страхование строительных рисков до 50.000.000 рублей.

https://youtube.com/watch?v=rmuArkymvTE

Теги: #Установка зенитных фонарей

Для чего нужны зенитные фонари

Любой из нас испытывает потребность в естественном свете. Ни одна самая мощная система освещения не заменит для живого организма настоящих солнечных лучей. Свет оказывает позитивное воздействие на физические процессы, на наше настроение и здоровье. Вот почему в архитектуре все чаще стали использовать светопропускающие конструкции.

Зенитные фонари – это часть кровли, которая включает стеклянную поверхность для поступления в дом дневного света. Такие конструкции, несомненно, делают освещенность помещения более интенсивной, чем окно такого же размера в вертикальной стене. Также незаменимы зенитные фонари при обеспечении пожарной безопасности, для отвода дыма из помещений. Фонари изготавливаются из алюминиевого каркаса, в котором предусмотрены отводы для конденсата, и стекла, либо поликарбоната. В особых случаях каркас укрепляют стальными конструкциями.

Стандартный зенитный фонарь состоит из светопропускающего купола и основания. В соответствии со СНиП, высота основания составляет 45-50 см.

В качестве светопропускающего материала, при изготовлении фонарей, наиболее применяемым материалом является безопасное каленое стекло с триплексом. В отличие от поликарбоната стекло со временем не мутнеет, что позволяет эффективно использовать возможности зенитных фонарей.

Фантазия проектировщиков предлагает фонари разных видов: ленточные, арочные и многие другие. Более того, фонарь реально вмонтировать практически в любом месте крыши, учитывая, разумеется, расположение систем противопожарной безопасности и вентилирования. Хотя и сам фонарь эффективен для отвода задымления и проветривания. В центре конструкции установлен люк, оборудованный специальным приводом (электрическим либо пневматическим), управление которым осуществляется с помощью пульта вручную, либо автоматизированной системой пожаротушения.

Итак, при строительстве и реконструкции помещений разного типа использование зенитных фонарей обеспечивает отличное естественное освещение, а также улучшение многих характеристик пространства. Высокие эксплуатационные характеристики подобных конструкций обеспечат и значительный экономический эффект.

Статьи о зенитных фонарях:

• Световые зенитные фонари
• Устройство зенитных фонарей
• Установка и обслуживание зенитных фонарей
• Для чего нужны зенитные фонари
• Зенитные фонари – применение в противопожарной безопасности
• Самые известные зенитные фонари

Материалы изготовления

Для изготовления каркаса конструкции используется преимущественно сверхлегкий алюминий. Отрадно то, что алюминиевый профиль можно окрашивать в любые цвета, чтобы световая конструкция не вступала в дисгармонию с кровлей.

Но алюминием не ограничивается перечень материалов для зенитных фонарей.

• Полимерно-порошковый красящий состав одновременно выступает с функцией пропитки, которая увеличивает износостойкость элемента конструкции, обеспечивает ему влагозащиту. Для усиления конструкции (если задача такова) используется стальной профиль.

• Могут для создания каркаса применять и клееный брус. Но древесину изначально тоже всячески обрабатывают спецпропитками для того, чтобы агрессивные природные источники воздействия не сделали каркас вышедшим из строя раньше времени.

• Что же до остекления, то бюджетным вариантом будет пластиковая панель. Пластик чрезвычайно легкий, удобный в резке, в фиксации на каркас. Да и ухаживать за ним несложно. Но пластик ограничивает размер конструкции, он подойдет исключительно для небольших объектов.

• Опережают позиции пластиковых панелей листы поликарбоната и акрила. Акриловые идеально пропускают солнечный свет. Ими можно выстраивать фонари как, например, в промзданиях, так и в крытых бассейнах. Материал удобен в формовке, то есть подходит для создания зенитных фонарей нестандартной формы. Не будет ему замены, если цель – собрать купол с минимумом перемычек. Он не боится ультрафиолета, правда, неспособен хранить тепло.

• Закаленное стекло как вариант фонарного остекления тоже рассматривается. Но этот материал очень дорогой – стоимость всей конструкции вырастет значительно. Однако такое стекло не сломается под снежной толщей, не боится оно и агрессивной химии, устойчиво к абразиву. А вот град, очень крупный и длительный, может привести к трещинам – это, увы, не исключено. Но закаленное стекло устанавливается только в прочный каркас. Стекло и прочный каркас – это усиление нагрузки на строение, и значительное.

Световые купола со сложными переходами исключают применение закаленного стекла. А еще оно пропускает тепло – для энергосбережения его придется покрывать спецнапылением, использовать пленки с функцией теплоотражения.

• Золотой серединой специалисты в один голос называют поликарбонат. Даже для конструкций с пластиковым каркасом он идеален. Материал отлично рассеивает свет, а также обойдется недорого. Но работать с сотовым поликарбонатом, надо отметить, непросто. Если сильно ударить его острым предметом, повреждение неизбежно. Да и тупой удар (тот же град) его ломает. Слой снега тоже может стать фатальным. В среднем срок службы поликарбоната – 5-7 лет. Монолитный поликарбонат в 250 раз прочнее стекла. Огня он не боится, но боится солнца. Для зенитных фонарей потребуются листы с особой защитной пленкой.

• Отдельная тема – полиэфирные листы. Хороши они тем, что выдержат и низкие, и высокие температуры, а также механическое воздействие. Град таким листам не страшен. Но вот чего им недостает, так это прозрачности. Декоративные свойства полиэфирных листов тоже не в топе. То есть материал пока не стал главным для зенитных фонарей, но применяться может.

Отмечается, что вентиляционные и противопожарные световые конструкции требуют использования непрозрачных материалов.

Особенности конструкции

Заявить, что зенитные фонари – абсолютное новшество, нельзя. Даже в советские годы на огромных торговых центрах появлялись подобные конструкции. Вспомнить следует и западный пример: Капитолий Вашингтона – яркое и доступное каждому представление о традиционности подобного решения. Хотя на каждом шагу фонари, безусловно, не встретишь.

Характеристика зенитных фонарей:

• естественный и гарантированный световой поток, направленный на помещение весь световой день;

• замена окон там, где по разным причинам сами окна исключены;

• природный воздухообмен без устройства вытяжных систем;

• дымоудаление при пожаре – момент безопасности;

• декоративное освещение, если используется цветной поликарбонат или витражная пленка.

Большой плюс зенитных фонарей – экономия электроэнергии. На освещение и вентиляцию пришлось бы потратить больше денег, если бы не установка таких фонарей. Мир стремится выйти из эры потребления, поддерживает естественность, безопасное использование природных ресурсов как замена их же применения, но уже с уроном для природы. Зенитные фонари – яркий образец того, как экономить на электричестве и установке модной, дорогой и не особенно сложной с точки зрения техники системы освещения.

В конструктивной основе зенитных объектов находятся легкие профили из алюминия и светопрозрачные панели. Проекты создаются по эксклюзивным чертежам, появляются геометрические формы, не самые привычные углы наклона.

Зенитные фонари – это нестандартная архитектурная конструкция. Солнечного света, проходящего через нее, достаточно, чтобы осветить десятки квадратных метров. Ленточные виды и вовсе позволяют днем отказаться от любой дополнительной подсветки.

Если речь идет не о жилом доме, а, например, о торговом комплексе, все больше владельцев рассматривает установку фонарей как хорошую систему безопасности. В случае с противопожарными моделями конструкция имеет металлические профили, определенным образом армированные, и огнестойкие стеклопакеты. Есть в таких системах и термодатчики, и вентлюки на автоматике.

Это интересно: Крышный вентилятор дымоудаления: виды, конструкция, выбор

Виды зенитных фонарей

Классифицировать фонари можно по целому ряду признаков.

Возможность распахивания створки

По данному признаку фонари делятся на:

• Глухие. Открывать такой фонарь нельзя, так что он может выполнять только одну функцию — служить источником естественного освещения.
• Открывающиеся. Как ясно из названия, створку можно открыть, обеспечив тем самым проветривание или дымоудаление.

Открывающийся зенитный фонарь обеспечивает выход на кровлю

Створка может открываться:

• вручную: при помощи подсоединённой к ней длинной штанги;
• при помощи электро- или пневмопривода.

Современные фонари с приводом комплектуются датчиками, благодаря которым проём автоматически закрывается при появлении осадков и открывается при обнаружении в помещении дыма или высокой температуры.

Существуют автоматически открывающиеся фонари с аккумуляторами — они не зависят от работоспособности электросети.

Форма в плане может быть:

• круглой;
• прямоугольной;
• многоугольной.

Материал светопропускающего элемента

Используются различные виды стекла (обычное, триплекс и др.) и прозрачные полимеры — органическое стекло, поликарбонат, светопропускающая разновидность ПВХ, полиэфир и пр.

О преимуществах и недостатках наиболее часто применяемых материалов поговорим в разделе о проектировании.

Форма светопропускающего элемента

Применяются такие варианты:

• плоский элемент;
• двускатный;
• в виде пирамиды;
• криволинейный: в виде арки или купола.

Криволинейные элементы изготавливают преимущественно из полимеров. При этом пластик превращается в предварительно напряжённую конструкцию, в силу чего становится намного более прочным.

Пирамидальная конструкция при большом угле наклона граней менее подвержена ударам градин.

Пирамидальный зенитный фонарь хорошо переносит град и снегопады

Огнестойкость

Зенитные фонари, светопропускающие элементы которых изготовлены из оргстекла, стеклопластика и прочих полимерных материалов, можно применять:

• в зданиях I и II степеней огнестойкости;
• в помещениях категорий Г и Д, если используемые материалы покрытия относятся к группам НГ, Г1, Г2.

Для изготовления огнестойких (противопожарных) фонарей используется пожаростойкое стекло. При выборе такого изделия необходимо руководствоваться нормируемым пределом огнестойкости крыши. Устанавливаются огнестойкие зенитные фонари на торговых центрах, бассейнах, спортзалах, производственных цехах.

Предел огнестойкости нормируется по потере:

• несущей способности R;
• целостности E;
• теплоизолирующей способности I.

Конструктивное исполнение

Фонари бывают:

• Точечными. По размерам напоминают обычное окно, предназначены для освещения небольшой зоны.
• Ленточными. Имеют большую протяжённость и устанавливаются вдоль почти всей крыши. Применяются в больших постройках, таких как ангары, складские помещения, цеха промышленных предприятий, торговые павильоны. Зенитные фонари ленточного типа используются для освещения больших производственных площадей

Материал рамы и контура опирания

Эти элементы могут изготавливаться:

• из стальных профилей;
• из алюминиевых профилей — более предпочтительный вариант, так как алюминий обладает коррозионной устойчивостью и очень мало весит;
• деревянные бруски (применяются в очень редких случаях).

Наличие светопроводящей шахты

Фонари с такими шахтами устанавливаются в помещения с подшивными (подвесными) потолками. Шахта — это короб с зеркальным покрытием изнутри, который проводится сквозь потолок.

Видео: зенитный фонарь из стеклопакетов

Это интересно: Современные системы дымоудаления – роскошь или необходимость?

Система вентиляции

Система естественной вентиляции с помощью зенитных фонарей для дымоудаления

Дополнительное оснащение люков выхода на кровлю электроприводными устройствами с функцией открывания-закрывания позволяет организовать в помещениях систему естественной вентиляции. Теплый, отработанный воздух поднимается вверх и выходит через приоткрытые кровельные зенитные фонари, что создает приток свежего воздуха снаружи. Очевидно, что таким образом обеспечивается также существенная экономия электроэнергии, ведь затраты на эксплуатацию системы естественной вентиляции значительно ниже расходов на эксплуатацию традиционной приточно-вытяжной системы.

Зенитные фонари применяются для устройства естественного освещения / вентиляции помещений общественных и производственных зданий, мансардных этажей жилых зданий. Выбор вида, конструктивного решения фонарей и способа их размещения в покрытии зданий производится на основании технико-экономического сравнения различных вариантов с учетом архитектурно-композиционного решения здания или сооружения и особенностей выполняемых в них технологических процессов. Конструктивное решение фонарей и их расположение в покрытии здания или сооружения должно обеспечивать:

• нормируемое значение коэффициента естественного (или совмещенного) освещения в помещении;
• поддержание, в комплексе с системой отопления и вентиляции, необходимых параметров температуры и скорости движения воздуха в рабочей зоне и воздухообмена в помещении;
• надежность эксплуатации в течение расчетного срока;
• ремонтопригодность и удобство в эксплуатации.

Зенитные фонари классифицируются по конструктивным решениям – глухие (не открывающиеся) и открывающиеся. Зенитные фонари предназначены для установки на кровлях с уклоном до 5°, выполненных с применением водоизоляционного ковра из рулонных полимерных или битумно-полимерных материалов.

Этапы монтажа

Самостоятельная проектировка и установка зенитного осветителя в частном доме — задача непростая. Все действия требуют тщательной проработки, и любой дефект способен привести к нарушению баланса температуры помещения под фонарём. Последовательность монтажа включает в себя:

1. Подготовительный этап, подразумевающий очистку кровли от различного мусора и создание проёма под монтаж фонаря.
2. Установку основания, которое представляет собой соединительный элемент меж фонарём и крышей. Крепление зенитного фонаря может быть осуществлено с помощью болтов по дереву или металлу, самонарезающих винтов и распорных дюбелей.
3. Вслед за основанием вставляется рама, посредством крепёжных устройств надёжно соединяющаяся с ним.
4. Чтобы устранить в конструкции щели, устанавливается рамка для уплотнения.
5. Установка главного объекта — прозрачного элемента из светопроводного материала.
6. Регулировка всей конструкции, направленная на удаление любых зазоров.
7. При необходимости — установление механизма открытия.

Что касается монтажа для промышленных нужд, то он производится только квалифицированными рабочими. К ним же следует обратиться и при желании установить такой фонарь в частном доме — это увеличит срок его эксплуатации и убережёт от изъянов монтажа.

Светопропускающая способность конструкций с зенитным фонарем

Реальная светопропускающая способность фонаря зависит, как от используемого прозрачного заполнения, так и места объекта размещения объекта на территории конкретной группы по ресурсам светового климата (СП 23-102-2003), степени и высотности застройки в районе, расположения светопрозрачного заполнения конструкции по сторонам света, по углу наклона к горизонтали, степени запыленности региона и регулярности обслуживания фонаря.

При выборе светопрозрачного заполнения к зенитному фонарю отдают предпочтение материалу с большим коэффициентом светопропускания, но с учетом его приведенного сопротивления теплопередаче (Rо) и пожарных характеристик. Так, подушки из двух мембран ЭТФЭ имеют коэффициент светопропускания 0.9, но Ro всего 0.51 м2·°C/Вт и относятся к горючим материалам групп Г3 и Г4. У сотового поликарбоната толщиной 25 мм теплозащитные свойства лучше (Ro до 0.63 м2·°C/Вт), однако он тоже горючий (группы Г2 или Г3 у разных производителей) и имеет коэффициент светопропускания не более 0.4. В то же время стеклопакеты изготавливают из негорючих материалов с Rо на уровне норм московского региона и коэффициентом светопропускания от 0.75 до 0.85 (в зависимости от числа камер, наличия/отсутствия покрытий на стеклах, заполнения камер).

Зенитные фонари: особенности, использование, плюсы и минусы

Зенитные или световые фонари, несмотря на название, вовсе не являются электрическими приборами. Хотя, освещение — это действительно одна из их основных функций. Давайте рассмотрим особенности зенитных фонарей, их виды, использование, достоинства и возможные недостатки.

Под зенитными фонарями понимаются световые проёмы, которые устанавливаются непосредственно на кровле здания, на плоскости покрытия.

Некоторые разновидности зенитных фонарей в целом схожи с мансардными окнами, но есть и совершенно особые конструкции, которые не спутаешь ни с чем другим.

Каким бы ни был зенитный фонарь, он будет состоять из двух частей: каркаса, опоры, которая устанавливается на балки или плиты перекрытия, а также светопропускающей части, остеклённой, состоящей из отдельных панелей, купола или многогранных сводов.

Каркасом зенитных фонарей сейчас чаще всего выступает алюминиевый профиль, сталь или ПВХ, деревянные конструкции постепенно остаются в прошлом. В качестве остекления в последнее время используется не обычное оконное стекло, а более надёжное и крепкое акриловое стекло или поликарбонат. Они заметно снизили риск разрушения конструкции, например, под воздействием слоя снега или сильного ветра.

По особенности устройства световые фонари принято делить на глухие, то есть не открывающиеся, и с системой открытия. Она может быть механической, то есть ручной, а может представлять собой автоматизированную систему с электроприводом.

Открывающиеся зенитные фонари не только обеспечивают доступ естественного света в помещение под крышей, но и служат дополнительным источником свежего воздуха, выступая частью системы вентиляции.

Дополнительная функция световых фонарей — отведение дыма в случае возникновения пожара. В таком случае устанавливается специальная система, открывающая световой проём в случае пожара с помощью пневматического или электрического механизма. В этом случае зенитный фонарь становится важным сегментом системы противопожарной безопасности.

Согласно ГОСТ З 54850–2011, зенитные фонари не могут занимать более чем 15% всей поверхности кровли. Главные требования к таким световым конструкциям:

• защита от вандализма и нежелательного проникновения внутрь.
• хорошая гидроизоляция, помещение должно быть защищено от осадков, возникновения плесени и сырости.
• должна быть возможность провести уборку, мойку окон.

Монтируются зенитные фонари на скатной, плоской и мягкой кровлях, а монтажный шов принято выполнять по типу «вечный стык».

Основные типы зенитных фонарей: точечные и ленточные. Ленточные принято устанавливать на крышах с наклоном порядка 5 градусов, на мягких кровлях. Короба-каркасы в таких случаях располагаются параллельно. Лючок для удаления дыма легко встроить именно в ленточные световые фонари, размеры которых могут быть самыми разными, в зависимости от конфигурации самого здания.

Точечные зенитные фонари могут быть купольными, пирамидальными, арочными, многогранными. Чаще всего они применяются для создания зимнего сада или оранжереи на верхнем этаже, однако могут просто служить главным источником света.

Преимущества установки зенитных фонарей:

• мощный источник естественного света. Зенитный фонарь на кровле обеспечивает куда больше солнечного света, чем обычные стеновые стеклопакеты.
• можно сэкономить на электрическом освещении.
• открывающиеся зенитные фонари обеспечивают эффективную естественную вентиляцию.
• комфортный микроклимат в комнатах под кровлей.
• купольный, многогранный или пирамидальный зенитный фонарь станет хорошим, оригинальным украшением крыши.

Благодаря таким достоинствам, зенитные фонари применяются и в жилых, и в промышленных, коммерческих зданиях.

К недостаткам световых фонарей можно отнести:

• дополнительные затраты на покупку и установку конструкции. Цена будет зависеть от размеров проёма, наличия автоматической системы открывания, электропривода, использовавшихся материалов.
• планировать установку зенитных фонарей следует на этапе проектирования кровли.
• самостоятельно установить конструкцию сложно, необходима помощь специалистов.
• неправильный монтаж, нарушение технологии могут привести к тому, что в помещении будет дуть, появится сырость, остекление будет «потеть».

Резюмируем: зенитные фонари выступают не только источником света и свежего воздуха, это активная часть обустройства экстерьера здания и дизайна помещения под кровлей. опубликовано Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

Конструкция и устройство

Кроме основного деления на виды, их можно классифицировать по основным характеристикам, параметрам конструкции, определяющим устройство зенитных фонарей:

Материал изготовления. В зависимости от вида, размеров зенитного фонаря для изготовления опорных стаканов, несущих рам используется различный стальной металлопрокат, сборные изделия из алюминия, полимеров; даже конструкции из древесины, подвергнутые огнезащитной пропитке по современным способам огнезащиты древесины.

Зенитные фонари из алюминиевого профиля – это оптимальное решение по массе конструкции, следовательно, нагрузке на несущие конструкции покрытия здания или сооружения, простоте установки по месту, длительности эксплуатации без текущего, капитального ремонта.

• Тип элементов заполнения, пропускающего свет – различные виды листового стекла (закаленное, армированное, органическое); панели и купола из полимерных, в т.ч. многослойных материалов: поликарбоната, прозрачного поливинилхлорида, светопрозрачных листовых пластиков.
• Форма поверхности – от традиционных одно- и двускатных до куполообразных: пирамидальных, сферических, криволинейных. Остекление зенитных фонарей купольного вида – это самое эстетичное в архитектурном плане, но и сложное при монтаже инженерное решение.
• Конструктивное исполнение, прямо касающееся организации удаления дымовых продуктов горения из здания – глухие или открывающиеся, в т.ч. при помощи электропривода, автоматический запуск которого сблокирован с управляющей аппаратурой установок тушения пожаров, сигнализации.

В конструктивный состав зенитных фонарей удаления дыма, комплектно поставляемых на объекты строительства компаниями изготовителями, входят следующие элементы:

• Несущий каркас, опорный контур – рама, стакан с деталями крепления к строительным конструкциям покрытия, перекрытия здания. Может быть выполнен из стальных, алюминиевых сплавов, полимеров, древесины.
• Створки, предназначенные для выпуска дымовых продуктов.
• Механизмы, приборы электропривода открывания.
• Элементы тепло-, ветрозащиты – уплотнители/утеплители, герметики, фартуки, сетки.

Материал для заполнения светопроницаемых поверхностей зенитных фонарей не должен, аналогично автомобильному триплексу, давать острых опасных осколков при разбитии, поэтому для них используют только закаленное, армированное, органическое стекло, стеклопакеты из них; а также полимерные многослойные пластики, пластмассы – поликарбонат, прозрачный ПВХ.

Пример конструкции точечного зенитного фонаря

Назначение светопрозрачных конструкций

Прежде всего, в разрезе здания такие изделия обеспечивают естественное освещение в нужном объеме. Искусственный свет не создает абсолютно здоровой атмосферы, поэтому если уж создавать в помещении нужный объем освещения, то лучше делать это естественным путем. Только солнечный свет считается естественным для нашего зрения. И зенитные конструкции справляются с такой функцией на все 100%.

Помимо этого, особенностью изделий является эффективное дымоудаление из помещений и обеспечивать качественную вентиляцию. Для этого предусматривается открывающаяся створка.

Внешне зенитные устройства крепления схожи с мансардными окнами. Но разница состоит в том, что для лучшей светопропускаемости в первом случае используются объемные изделия, как правило, в виде полусферы или пирамиды.
