Разновидности знаков электробезопасности

Запрещающие

Итак, к запрещающим знакам и плакатам в электроустановках относятся следующие:

1. «Опасно! Электрическое поле! Без средств защиты проход запрещен.» Это плакат предупреждает о том, что в приближенной зоне не исключается возможное опасное действие электрического поля, поэтому без электрозащитных средств идти в дальнейшем направлении запрещено. Место установки – ОРУ при напряжении 330000 Вольт и выше. По правилам безопасности его устанавливают на высоте 1,8 метров на самом ограждении зоны, напряженность электрического поля которой превышает отметку в 15000 Вольт на метр.
2. «Не включать. Работают люди.». Устанавливается на ключи и кнопки, которые управляют коммутационными аппаратами для того, чтобы предотвратить подачу питания. Если коммутационных аппаратов нет в схеме и при этом напряжение до 1 кВ, плакат нужно повесить вблизи снятых предохранителей. Область применения – электроустановки до 1000 Вольт и выше.
3. «Не включать. Работают на лини». Назначение и место установки, как и у предыдущего плаката. Область применения – воздушные и кабельные линии, на которых осуществляются работы.
4. «Работа под напряжением. Повторно не включать.» . Область применения – ключи, которые управляют выключателями ВЛ. Этот запрещающий плакат нужно вывешивать для того, чтобы во время ремонтных работ на ВЛ никто вручную не включил питание.»

Весь это перечень плакатов относится к запрещающим и применяется в электроэнергетике

Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (устанавливаются 1 раз)

Важное требование – изготавливать знаки безопасности и плакаты нужно из электроизоляционных материалов. Металлические таблички допускается использовать только в том случае, если они постоянные и находятся на достаточном согласно требований расстоянии от элементов, которые могут быть под напряжением

Металлические таблички допускается использовать только в том случае, если они постоянные и находятся на достаточном согласно требований расстоянии от элементов, которые могут быть под напряжением.

Плакаты и знаки безопасности

Доброго времени суток, уважаемые гости сайта «Заметки электрика».

Сегодня мы рассмотрим с Вами плакаты и знаки безопасности. Они относятся к средствам защиты в электроустановках от электрических полей.

Всего существует 13 плакатов и знаков безопасности. В данной статье мы со всеми с ними познакомимся более подробно и наглядно.

Применение плакатов и знаков безопасности

Для начала рассмотрим для чего же применяются плакаты и знаки безопасности.

1. Запрет конкретных действий

С помощью плакатов и знаков безопасности мы запрещаем конкретные действия с коммутационными аппаратами (высоковольтные выключатели, разъединители, рубильники, автоматические выключатели и т.п.), при ошибочном включении которых на рабочее место может быть подано напряжение.

В этом случае применяют запрещающие плакаты.

2. Предупреждение

С помощью плакатов и знаков безопасности мы предупреждаем обслуживающий (ремонтный) персонал об опасности. Опасность заключается в приближении работника к токоведущим частям, которые находятся под напряжением, на расстояние менее допустимого. Также сюда можно отнести предупреждение о повышенной напряженности электрического поля.

В этом случае применяют предупреждающие плакаты и знаки.

3. Разрешение конкретных действий

С помощью плакатов и знаков безопасности мы разрешаем производить работникам определенные (конкретные действия), соответственно, при выполнении требований электробезопасности.

В этом случае применяют предписывающие плакаты.

4. Указание

Ну и последний пункт, где применяются плакаты и знаки безопасности, это указание места установки переносного заземления.

В этом случае применяют указательный плакат.

Форма и классификация плакатов и знаков

Плакаты и знаки безопасности должны изготавливаться, строго по требованиям ГОСТ.

Плакаты подразделяются на:

Конечно же на практике чаще используются переносные плакаты. Ниже на фотографии Вы можете увидеть применение переносных плакатов на примере высоковольтного комплектного распределительного устройства (КРУ) со стороны кабельного отсека.

Реже применяются постоянные плакаты. Например, на щитах ограждения, либо на сетках ограждений сборных шин. Пример смотрите ниже.

Знаки могут быть только постоянными.

Постоянные плакаты и знаки необходимо изготавливать из электроизоляционных материалов

Кстати, хочу обратить особое внимание на знаки. В основном все знаки у нас до сих пор установлены металлические по старым требованиям, что, естественно, не допустимо

Знаки, которые должны располагаться на бетонных и металлических поверхностях (столбы, ячейки бетонного распределительного устройства, двери подстанций) наносят красками с помощью трафаретов.

Про переносные плакаты все ясно и понятно. Они должны изготавливаться только из электроизоляционных материалов, и никак больше.

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

• Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
• Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
• Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
• Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Где используют знаки и плакаты?

Плакаты и знаки безопасности, используемые в электроустановках, устанавливаются в местах наибольшей возможной опасности для сотрудников предприятия или на аппаратах, представляющих угрозу жизнедеятельности человека. Благодаря контрастным сигнальным цветам они четко выделяются на фоне окружающих предметов и оборудования

Они должны быть хорошо видны работникам, но не должны отвлекать их внимание. Также сами знаки не могут представлять опасность для окружающих

Плакаты безопасности в электроустановках рекомендуется устанавливать над зоной ограждения опасного оборудования или токоведущих линий передач. Запрещающие входить в помещение знаки располагают на высоте 0,5 м над входом в сооружение или верхним элементом ограждения. Расстояние измеряется до нижней части знака.

Вывешиваются знаки также на приводах разъединителей, выключателей нагрузки, коммутационной аппаратуре, на ключах и кнопках дистанционного управления, в автоматах, над рубильниками. Переносные знаки вывешиваются с помощью веревки.

В населенных пунктах знаки, которые крепятся на опорах ВЛ электропередач, размещаются на высоте 2,5-3 метра от уровня земли. Если пролеты опор частые, меньше 100 метров, то знаки вывешиваются через одну опору, если пролеты большие, то на каждой. Так же делают, если линию электропередач пересекают дорожные путепроводы.

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

• «Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
• «Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
• «Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
• «Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
• «Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
• «Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
• «Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
• «Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
• «Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
• «Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним.

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение любых манипуляций с коммутационными устройствами (рубильниками, выключателями и так далее), чтобы при проведении электротехнических работ кто-то случайно не подал электроэнергию в сеть питания электроустановки. По порядку рассмотрим каждый из запрещающих знаков.

1. Знак указывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается знак на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля свыше 15 кВ/метр. Место размещения плаката: ограждение зоны на высоте не менее 1.8 метра.
2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и так далее. Знак запрещает подачу напряжения до окончания проведения профилактических или ремонтных работ. В случае отсутствия элементов коммутации, плакат устанавливается вблизи вынутых предохранителей. Используется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
3. Функции и места установки этого плаката, ничем не отличается от предыдущего знака безопасности. Область использования — подземные кабельные и открытые воздушные линии подачи электрической энергии, на которых выполняются профилактические или ремонтные работы. Плакат запрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
4. Этот запрещающий плакат вывешивается на ключах, которые предназначены для управления выключателями на высоковольтных линиях (ВЛ). Функционально знак устанавливает запрет на ошибочное ручное включение питания высоковольтной линии электропередач, в момент проведения на ней профилактических или ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный перечень знаков электробезопасности является запрещающим, так как накладывает запрет на определенные действия. Плакаты могут быть как переносными так стационарными, установленными на постоянной основе.

Виды знаков по ГОСТ

Существуют нормативные документы, регламентирующие типы информационных табличек, используемые для запрета или ограничения действий на оборудовании. В соответствии с данной классификацией, плакаты и знаки безопасности бывают нескольких видов:

1. Запрещающие таблички – это изделия, которые информируют о запрете на включение или отключение коммутационного устройства в щитке при проведении профилактических или ремонтных работ;
2. Предупреждающие плакаты. В данном случае знаки исполняют функцию по информированию персонала о приближении к опасным линиям электропередач и другим элементам, находящимся под высоким напряжением;
3. Предписывающие таблички – это указатели, которые нужны для определения места проведения ремонта или монтажа оборудования, чаще всего выставляются старшим мастером при планировании обслуживания линии;

1. Указательный плакат. Данный инструмент относится к информационным табличкам, которые имеют справочный характер и указывают на характеристики линии, заземление или тип напряжения.

Это основные группы знаков и плакатов, которые наиболее часто можно встретить при монтаже, подключении или ремонте электрических установок. Также можно классифицировать подобные изделия по принципу расположения. В первую очередь, они бывают стационарного типа – это те детали, которые устанавливаются на неподвижных объектах на весь срок эксплуатации агрегатов. Чаще всего это предупреждающие и запрещающие таблички с информацией о высоком напряжении, направлении магистрали и графике проведения профилактических работ.

Также можно отдельно выделить мобильные указатели. В отличие от стационарных, эти детали монтируются на объектах временно и после выполнения ремонта или других действий могут быть сняты и применены повторно.

Запрещающие плакаты

Плакаты по электробезопасности, относящиеся к этому типу, имеют регламентированные размеры и цветовое оформление. Чаще всего это красные обозначения и цифры на белом фоне в красной рамке. К таким табличкам можно отнести:

1. «Работа под напряжением повторно не включать» – этот указатель запрещает включение оборудования без согласования с сотрудником, ответственным за выполнение действий, после того, как оно было отключено. Чаще всего эти детали являются мобильными и монтируются на узлы управления во время проведения обслуживания или установки нового оборудования. Размеры – 100 на 200 миллиметров, ширина обрамления – 5 мм. Буквы и рамка выполнены в красном цвете на белом фоне;

1. «Не включать! Работают люди». Здесь плакат временный, запрещает включение электричества на магистраль. В обязательном порядке устанавливается на рубильники, кнопки и рычаги управления автоматических выключателей, при функционировании которых напряжение может поступать на проводники. Используется для энергоустановок как до 1000 В, так и выше. Цветовое исполнение в данном изделии – в виде белых букв на красном фоне, размеры могут быть 200 на 100 мм или 100 на 50;
2. «Не открывать! Работают люди». Запрещающий плакат, который нужно вывешивать на задвижках и вентилях, а также шаровых кранах, перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители).

Виды плакатов по назначению

Данные средства классифицируются в зависимости от функционального назначения на следующие виды:

• Запрещающего действия, данная группа накладывает запрет на использование коммутационного оборудования, чтобы не допустить его включение при проведении ремонтных и регламентных работ в зоне ответственности.
• Предупреждающего действия, предписывается устанавливать в местах, где имеется опасность случайного прикосновения к токоведущим частям электроустановки, либо об опасности приближения к таковым. Помимо этого в данную категорию входит средство, информирующее о запрете вхождения в зону электрополя без соответствующих защитных спецсредств.
• Предписывающего характера. Назначение данных средств — указать обслуживающему или ремонтному персоналу на специально подготовленное место, отвечающее нормам безопасности.
• Указывающего назначения. На текущий момент ГОСТом предусмотрен всего одно средство для данной группы, информирующее о наложении переносного заземления.

Давайте рассмотрим, какие средства входят в ту или иную группу, условия их применения, принятый формат, а также допустимую цветовую раскраску. Очередность будем соблюдать такую же, как принята в ГОСТ 12.4.026 2015 (приложение 9).

Запрещающие

Данная категория включает в себя четыре вида:

1. Запрещающий включение коммутационных аппаратов, обеспечивающих питание электроустановок.

Исполнение выполнено в двух форматах 100,0 х 50,0 мм и 200,0 х 100,0 мм. Надпись производится красными литерами по белому фону. Обрамляется надпись рамкой того же цвета, что и литеры. Окантовка имеет ширину 1,25 мм, выполнена в белом цвете.

Правилами электробезопасности допускается использовать данные средства безопасности в независимости от класса напряжения электроустройств. Установка предписывается в местах, где осуществляется управление коммутационными аппаратами, обеспечивающих отключение подачи питания. Если схема сети электроустройства не предполагает наличия таких коммутаторов, плакат устанавливается на снятые предохранители.

1. Запрет на включение ЛЭП.

Размеры остаются стандартными (200,0х100,0 и 50,0х100,0). Что касается надписи, то она исполняется инверсно предыдущему варианту, то есть, белыми литерами. Соответственно, меняются цвета окантовки и рамки, но их размеры остаются прежними.

Назначение такое же, как и предыдущего плаката, с поправкой на кабельные и воздушные линии.

1. Запрет на подачу рабочей среды в трубопровод, открытие баллонов и т.д.

Форм фактор и цветовое исполнение соответствует приведенному выше средству электробезопасности из пункта 1. Данное электрозащитное средство устанавливается на запорную арматуру в следующих случаях:

• Когда необходимо запретить использование запорной арматуры пневматических приводов коммутационных аппаратов. В качестве примера таких устройств можно привести высоковольтные выключатели.
• Если требуется не допустить подачу рабочей среды в трубопроводы, чтобы исключить возникновение аварийной ситуации и обеспечить безопасность ремонтной бригады.

1. Запрет на проведение повторной активации режима включения ЛЭП, после того, как она была отключена. Данный вопрос необходимо предварительно согласовывать с лицом, отвечающим за безопасность.

Требования к изготовлению и эксплуатации знаков электробезопасности

Если нужно «оставить» знак на каменной, железобетонной или деревянной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответствующей надписью, использовать весьма проблематично. Поэтому требуемая надпись – предупреждающая или запрещающая наносится краской через трафарет. На металлические, окрашенные или иные гладкие поверхности может быть наклеена самоклеящаяся табличка.

Чтобы получить всю нужную информацию, касающуюся установки, размеров и формы знаков, необходимо ознакомиться с пунктом 18,5 (приложение 8) ПЭЭС. Габаритные размеры информационных плакатов и знаков могут быть увеличены или уменьшены, но в определённом соотношении к размерам, указанным в ГОСТ. Увеличение/уменьшение кратно двум. Например: 2:1, 4:1 и т.д. Знаки старого образца можно заменять современными аналогами по мере износа.

голоса

Рейтинг статьи

Предупреждающие знаки и плакаты

Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации помогут предупреждающие знаки и плакаты, устанавливаемые возле потенциально опасных объектов.

В таких случаях используется знак «СТОЙ! напряжение», сигнализирующий об опасности контакта с электрическим током. Данный плакат является переносным и применяется в оборудовании с напряжением 1000 вольт и при других значениях в большую или меньшую сторону. Стандартный размер – 150х300 мм, конфигурация красной стрелы определена в ГОСТ 12.4.026. По периметру расположена кайма красного цвета шириной 15 мм. Буквы надписи черные, на белом фоне.

Точно такую же функцию выполняет знак «НЕ ВЛЕЗАЙ! убьет».

Плакат «ИСПЫТАНИЕ опасно для жизни» прямо указывает на опасность поражения электрическим током в период, когда проводятся высоковольтные испытания. Он устанавливается на ограждении рабочего места. Габаритные размеры 150х300 мм, по периметру нанесена красная кайма шириной 21 мм. На белом фоне нанесена красная молния и буквы надписи черного цвета.

Такие же предупредительные функции выполняет знак «ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ без средств защиты проход запрещен». Он предупреждает о потенциально опасном воздействии, которому может подвергнуться организм рабочего под влиянием электрического поля. В таких случаях персоналу запрещается передвигаться по объекту без защитных средств.

Располагается в электроустановках с напряжением более 330 кВ на высоте 1,5-2 м. Конкретным местом установки служат ограждения участков с напряженностью электрического поля свыше 15 кВ/м. Размеры по ГОСТу – 100х200 мм, ширина каймы – 10 мм. Общий фон знака – белый, буквы и кайма – красного цвета.

Знаки «ОСТОРОЖНО электрическое напряжение», используемые наиболее часто для предупреждения персонала. Они прямо указывают на опасность поражения электрическим током и выставляются в электроустановках всех классов и подклассов, задействованных на электростанциях и подстанциях

Знак представляет собой равносторонний треугольник со стороной 300 мм.

Такие размеры предусмотрены при его установке на дверях того или иного помещения. Если же знак будет размещаться на машинах, механизмах, использоваться с другим электрооборудованием, его стороны могут быть 25, 40, 50, 80, 100 и 150 мм. Цвет стрелы и каймы черный на желтом фоне. Для его нанесения на бетонные поверхности используется черная краска и трафарет.

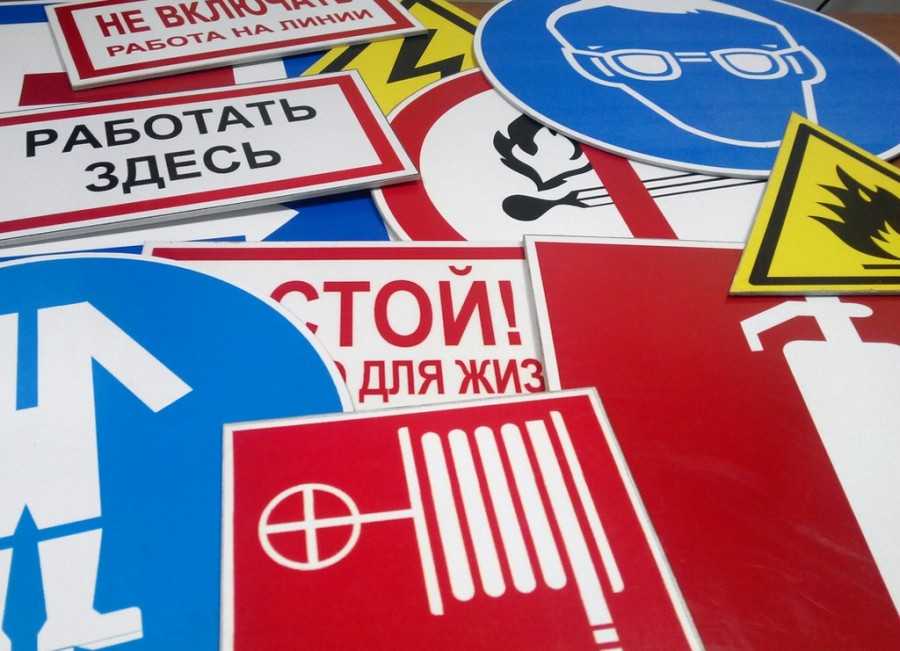

Виды

Насчитывается огромное количество данных объектов. Их специфика зависит от:

1. Назначения.
2. Передаваемой информации.
3. Цвета.
4. Материала изготовления.

На основе этих данных выделяют несколько видов сигнализирующих знаков:

1. Предупреждающие:
   • ярко-желтого цвета. Это обусловлено тем, что данный символ должен быть хорошо заметен и сразу же бросаться в глаза сотруднику;
   • имеют форму равностороннего треугольника, который по краям обведен черным цветом. Внутри такого объекта изображена пиктограмма, которая чаще всего несет в себе информацию о последствиях нарушения норм охраны труда;
   • должны предупреждать сотрудника о наличии опасных факторов, и о том, что лучше всего проявить бдительность и сохранять внимательность, чтобы избежать несчастных случаев.
2. Запрещающие:
   • имеют белый фон, на котором изображена черная пиктограмма. На ней изображено действие, которое полностью запрещено делать;
   • сам сигнальный объект обведен красным, а в середине пиктограмма перечеркнута красной линией, что дополнительно подчеркивает запрет на те или иные действия.
3. Указательные:
   • их форма квадратная или прямоугольная. Сами знаки полностью окрашены в синий цвет;
   • как правило, они не имеют рамки отличного от фона цвета. В середине находится белая пиктограмма, которая указывает на наличие определенного объекта или места поблизости;
   • например, знак со стаканом и столовыми приборами обозначает, что поблизости находится пункт приема пищи. Часто используются в школах для детей.
4. Предписывающие:
   • синего цвета. Возможно наличие белого обрамления;
   • обычно они круглой формы;
   • в центре нанесена пиктограмма, на которой нарисован объект или действие, без которого невозможно выполнять свои обязанности. Например, это может быть указатель о ношении защитной одежды для соблюдения норм электробезопасности или об использовании конкретных приборов.
5. Эвакуационные:
   • имеют зеленый цвет фона, в некоторых случаях на них возможно наличие белого обрамления;
   • в центре знака нарисована пиктограмма, на которой изображено направление движения в случае эвакуации либо наличие запасного выхода;
   • данные указатели в аварийной ситуации помогают сотрудникам как можно скорее сориентироваться и найти путь к выходу.
6. Пожарная безопасность:
   • находятся на ярко-красном фоне. Вокруг них нанесена белая кайма, которая касается всех сторон;
   • по форме они квадратные, в центре нанесена пиктограмма, на которой изображена информация, касающаяся пожарных выходов, направления движения, аварийной лестницы, шкафа и огнетушителя;
   • данные указатели должны висеть непосредственно в месте нахождения оборудования для пожаротушения.

Также существует 8 вид сигнальных объектов — комбинированные и групповые. Все они должны быть урегулированы по ГОСТ 12.4.026-2015.

На данном указателе в центре находится один основной символ, однако помимо него, там присутствуют и другие – дополнительные. Они могут находиться в произвольном порядке, например, снизу, сбоку. Расположение сверху, либо в углу запрещено.

По форме такие указатели прямоугольные, цвет у них белый, пиктограммы нанесены черным цветом. Подобные указатели помогают экономить рабочее пространство за счет уменьшения количества сигнализирующих объектов.

Предусмотрена цветовая классификация знаков. Она заключается в следующем:

1. Информирующие о наиболее опасных ситуациях и условиях, а также строго запрещающие конкретные действия имеют ярко-красный или ярко-желтый сигнальный цвет.
2. Предписывающие что-либо или несущие информационный характер, обозначаются синим цветом. Точно также изображается аппаратура, инструменты, а также спецодежда, требующаяся для работы.
3. Указатели с зеленым цветом, всегда обозначают наличие эвакуационного выхода, а также направления, в которых стоит двигаться, чтобы добраться до него. Они должны быть учтены еще на этапе строительства.

Также на предприятии может быть предусмотрено наличие специальной разметки:

• красная обозначает опасную зону, которую нельзя пересекать, так как это грозит получением травм;
• белая чаще всего разграничивает объекты на предприятии;
• желтая для удобства и скорости движения погрузчика.

Классификация

Знаки безопасности можно увидеть в виде переносных табличек, плакатов, трафаретов, а также – символов, нанесенных на поверхность корпуса электроустановки или ограждения

Важно понимать смысл, заложенный в них – защита. Они требуют соответствующего поведения там, где установлены, символизируют правила которые нельзя ни при каких обстоятельствах нарушать

Все знаки об электробезопасности, представленные на фото, стандартизированы по размерам. Текст может отличаться, зависеть от сферы применения и назначения.

Когда они наносятся на корпус или ограждение электроустановки, к них предъявляют специфические требования.

• Стационарные;
• Указывающие;
• Запрещающие;
• Предписывающие;
• Переносные;
• Предупреждающие.

Указывающие

В эту категории знаков безопасности входит всего лишь один плакат, с надписью «заземлено». Он указывает на то, что данное электрооборудование подключено к заземляющему проводнику и подавать на него питание от систем электроснабжения категорически запрещено.

Мы рассмотрели практически все плакаты, таблички и надписи, которые используются для обеспечения безопасности человека при проведении различных работ с электроустановками. Ниже мы предоставим информацию, об особенностях изготовления и применения этих изделий, обеспечивающих защиту людей от поражения электрическим током.

Плакаты предупреждающего типа

Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

«Стой! Напряжение» — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

«Не влезай! Убьет» — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию.

«Испытание! Опасно для жизни» — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

«Осторожно! Электрическое напряжение» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки
